LOVOL TE250-L161A45K Tractor Parts Catalogue 07
TE250.31B-4 31.4-前桥总成-4 31.4FRONT AXLE ASSEMBLY-4
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
0 |
FT250.31.015 |
CROSS PULL ROD ASSEMBLY |
1 |
2011-11_ |
1 |
GBT91-2X30-A2L |
PIN |
2 |
2011-01_ |
1 |
GBT91-2X30-A2L |
PIN |
2 |
2011-01_ |
11 |
FT250.31.150 |
EXTERNAL CROSS PULL ROD |
1 |
2011-11_ |
12 |
FT250.31.033 |
RIGHT CROSS CONNECTING ROD ASSEMBLY |
1 |
2011-11_ |
14 |
FT250.31.020 |
PULL ROD JOINT ASSEMBLY (RIGHT) |
1 |
2011-11_ |
2 |
GBT9459-M12-Zn.D |
NUT |
2 |
2011-11_ |
2 |
GBT9459-M12-Zn.D |
NUT |
2 |
2011-11_ |
3 |
GBT93-12-Zn.D |
WASHER |
4 |
2011-11_ |
4 |
FT250.31.019 |
PULL ROD JOINT ASSEMBLY (LEFT) |
1 |
2011-11_ |
5 |
GBT6173-M16X1.5LH-A3L |
NUT |
1 |
2011-01_ |
6 |
FT250.31.032 |
LEFT CROSS CONNECTING ROD ASSEMBLY |
1 |
2011-11_ |
7 |
GBT6171-M12X1.5-Zn.D |
NUT |
2 |
2011-11_ |
9 |
FT400.31.137 |
CROSS PULL ROD CLAMP |
2 |
2011-11_ |
FT250.32.001 32-导向轮总成 32-GUIDE WHEEL ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 2 3 |
FT250.32.104 FT250.32.103 FT250.32.011b |
GUIDE WHEEL OUTER TIRE GUIDE WHEEL INNER TUBE WHEEL RIM WELD |
1 1 1 |
2011-11_ 2011-11_ 2011-11_ |

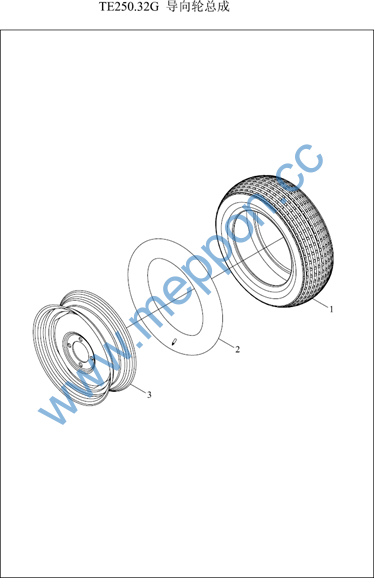

TE250.32G 32-导向轮总成 32-GUIDE WHEEL ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 2 3 |
GBT2979-6.00-14-6PR-R GBT2979-6.00-14-R TE250.32G.1 |
DRIVING WHEEL OUTER TUBE DRIVING WHEEL INNER TUBE GUIDE WHEEL RIM WELDMENT |
1 1 1 |
2011-11_ 2011-11_ 2011-11_ |
FT250.34B.001 34-后驱动轮总成 34-REAR DRIVE WHEEL ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT2979-9.5-24-6PR-R |
DRIVING WHEEL OUTER TUBE |
1 |
|
2 |
GBT2979-9.5-24 |
DRIVING WHEEL INNER TUBE |
1 |
2011-11_ |
3 |
GBT5785-M14X1.5X80-10.9-A2L |
BOLT |
4 |
2011-11_ |
4 |
FT250.34.102a |
DRIVING WHEEL HUB |
1 |
2013-04_ |
4 |
FT250.34.102 |
DRIVING WHEEL HUB |
1 |
2011-11_ |
5 |
FT250.34.103 |
DRIVING WHEEL HUB COVER |
1 |
2011-11_ |
5 |
FT250.34.103a |
DRIVING WHEEL HUB COVER |
1 |
2013-04_ |
6 |
FT250.34.108 |
HUB WASHER |
10 |
2011-11_ |
7 |
GBT6171-M14X1.5-10-A3L |
NUT |
4 |
2011-11_ |
8 |
FT250.34B.010 |
RIM ASSEMBLY |
1 |
2011-11_ |
8.1 |
GBT6171-M16X1.5-10-A3L |
NUT |
6 |
2011-11_ |
8.2 |
FT300.34.106 |
WASHER |
6 |
2011-11_ |
8.3 |
FT250.34B.011 |
WHEEL RIM WELD |
1 |
2011-11_ |
8.4 |
TE324.34.1.1-01 |
SPOKE PLATE |
1 |
2011-11_ |
8.5 |
FT300.34.102 |
RIM BOLT |
6 |
2011-11_ |
9 |
GBT5786-M14X1.5X35-10.9-A3L |
BOLT |
6 |
2011-11_ |
FT250.35.001 35-牵引装置装配总成 35-TRACTION EQUIPMENT MOUNTING ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT5783-M12X35-8.8-A3L |
BOLT |
2 |
2011-07_ |
1 |
GBT899-GM12-M12X35-A3L |
8.8-A3L STUD |
2 |
2011-11_ |
2 |
FT250.35.011 |
TRACTION DEVICE ASSEMBLY |
1 |
2011-11_ |
2.1 |
FT250.35.010 |
TRACTION FRAME |
1 |
2011-11_ |
2.1 |
FT300.35A.101 |
CONNECTING SWING ROD |
1 |
2011-11_ |
2.11 |
FT800.35.112 |
SPRING LOCK PIN |
1 |
2011-11_ |
2.2 |
FT250.35.103 |
LIMITING PIN |
1 |
2011-11_ |
2.3 |
FT65.35.103 |
SPRING LOCK PIN |
2 |
2011-11_ |
2.3 |
FT65.35.103 |
SPRING LOCK PIN |
2 |
2011-11_ |
2.4 |
FT250.35.101 |
CONNECTING PIN |
1 |
2011-11_ |
2.5 |
GBT6170-M16-A3L |
NUT M16-A3L |
2 |
2011-11_ |
2.6 |
GBT93-16-AOP |
WASHER |
2 |
2008-05_ |
2.7 |
GBT5782-M16X80-A3L |
BOLT |
2 |
2011-11_ |
2.8 |
FT300.35A.105 |
SWING PIN |
1 |
2011-11_ |
2.9 |
FT250.35.102 |
UPPER PART U-HOOK |
1 |
2011-11_ |
3 |
GBT93-12-AOP |
WASHER |
4 |
2011-11_ |
4 |
GBT6170-M12-A3L |
NUT |
4 |
2011-11_ |
5 |
GBT899-GM12-M12X35-A3L |
8.8-A3L STUD |
2 |
2011-07_ |
5 |
GBT16674.1-M12X30-8.8-A3L |
BOLT |
2 |
2012-02_ |

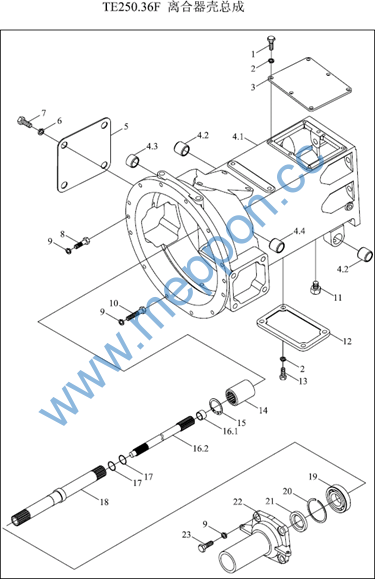

TE250.36F 36-离合器壳总成 36-CLUTCH HOUSING ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT5783-M8X16-A2L |
BOLT |
6 |
2011-11_ |
10 |
GBT5782-M10X85-A2L |
BOLT |
10 |
2011-11_ |
11 |
QCT376-M12X1.5-A2L |
SCREW PLUG |
1 |
2011-11_ |
12 |
FT250.36.108 |
COVER PLATE |
1 |
2011-11_ |
13 |
GBT5783-M8X20-A2L |
BOLT |
4 |
2011-11_ |
14 |
TE250.36F-02 |
SPLINE BUSH |
1 |
2011-11_ |
15 |
GBT893.1-30 |
SNAP RING |
1 |
2011-11_ |
16 |
FT250.36B.016 |
PTO CLUTCH SHAFT ASSEMBLY |
1 |
2011-11_ |
16.1 |
FT250.36B.128 |
SHAFT SLEEVE |
1 |
2011-11_ |
16.2 |
FT250.36B.125 |
PTO CLUTCH SHAFT |
1 |
2011-11_ |
17 |
GBT3452.1-20X2.65G |
O-SEAL RING |
2 |
2011-11_ |
18 |
TE250.36F-01 |
POWER SHAFT |
1 |
2011-11_ |
19 |
GBT276-6207N |
BEARING |
1 |
2011-11_ |
2 |
GBT93-8-A0P |
WASHER |
10 |
2011-11_ |
20 |
GBT305-7278.6 |
THRUST RING |
1 |
2011-11_ |
21 |
GBT9877.1-FB35X55X8D |
O RING |
1 |
2011-11_ |
21 |
GBT9877.1-FB35X55X8D |
O RING |
1 |
2011-11_ |
22 |
FT250.36B.109 |
RELEASE BEARING SEAT SUPPORT |
1 |
2011-11_ |
23 |
GBT5783-M10X25-A2L |
BOLT |
4 |
2011-11_ |
3 |
FT250.36.106 |
UPPER COVER PLATE |
1 |
2011-11_ |
3 |
FT250.36.106 |
UPPER COVER PLATE |
1 |
2011-11_ |
4 |
FT250.36.011 |
CLUTCH HOUSING SUBASSEMBLY |
1 |
2011-11_ |
4.1 |
TE250.361D.1-01 |
CLUTCH HOUSING |
1 |
2004-01_ |
4.2 |
FT250.36.104 |
PEDAL SHAFT BUSH |
2 |
2011-11_ |
4.3 |
FT250.36.102 |
ROCKER SHAFT SHORT BUSH |
1 |
2011-11_ |
