LOVOL TD904-1F163F10K Tractor Parts Catalogue 08
Foton TD904-1F163F10K Wheeled Tractor
TD904.422A Transfer Case Transmission Shaft & Sleeve Cover Assembly-2
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TD904.422A |
Transfer Case Transmission Shaft & Sleeve Cover Assembly |
1 |
||
TD904.422A.1 |
Transfer Case Transmission Shaft and Bonnet Installation |
1 |
||
1 |
FT804A.42.016 |
Outer Sleeve Weldment (2) |
1 |
|
2 |
FT804.42.123b |
Hub Spline Bush |
3 |
|
3 |
GB/T879.1-3.5×40 |
Pin |
3 |
|
4 |
FT804A.42.130b |
Front Transmission Shaft |
1 |
|
5 |
GB 3452.1-45.0×3.55G |
O-ring |
4 |
|
6 |
FT804.42.015 |
Inner Sleeve Weldment (2) |
1 |
|
7 |
FT804A.42.129 |
Bracket |
1 |
|
8 |
JB/T 7940.1-M10×1 |
Oil Cup |
1 |
|
9 |
GB/T 5783-M10×30-A3L |
Bolt |
8 |
|
10 |
GB/T 93-10-A0P |
Washer |
8 |
|
11 |
GB/T 9877.1-FB30×52×7D |
Oil Sealing |
2 |
|
12 |
FT804.42.128 |
Rubber Ring |
1 |
|
13 |
GB/T 276-6006 |
Bearing |
1 |
|
14 |
FT804.42.127 |
Bracket Cover |
1 |
|
15 |
FT804.42.014 |
Outer Sleeve Weldment (1) |
1 |
|
16 |
FT804.42.125b |
Middle Transmission Shaft |
1 |
|
17 |
FT804.42.011 |
Outer Sleeve Weldment (1) |
1 |
|
18 |
GB/T879.1-6×40 |
Pin |
3 |
77
Foton TD904-1F163F10K Wheeled Tractor

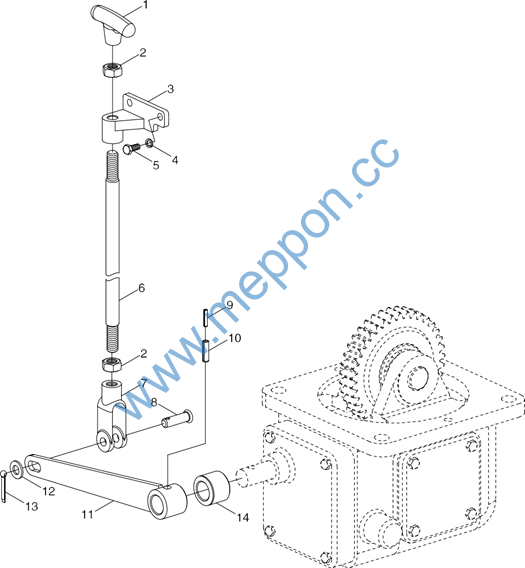

TD904.423 Transfer Case Control Assembly
78
Foton TD904-1F163F10K Wheeled Tractor
TD904.423 Transfer Case Control Assembly
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TD904.423 |
Transfer Case Control Assembly |
1 |
||
1 |
FT65.38.051 |
Pull/Push Handle |
1 |
|
2 |
GB/T 6170-M10-A3L |
Nut |
2 |
|
3 |
FT804A.42.121 |
Guide Pipe |
1 |
|
4 |
GB/T 93-10-A0P |
Washer |
2 |
|
5 |
GB/T 5783-M10×25-A3L |
Bolt |
2 |
|
6 |
FT804A.42.122 |
Control Rod |
1 |
|
7 |
FT804.42.150 |
Pull Rod Front Fork |
1 |
|
8 |
GB/T 882-B8×26 |
Pin Shaft |
1 |
|
9 |
GB/T 879.2-5×30 |
Pin |
1 |
|
10 |
GB/T 879.1-8×30 |
Pin |
1 |
|
11 |
FT804A.42.012 |
Rocker Weldment |
1 |
|
12 |
GB/T 97.1-8-A0P |
Washer |
1 |
|
13 |
GB/T 91-3.2×20-A0P |
Pin |
1 |
|
14 |
FT804.42B.160 |
Spacer sleeve |
1 |
79
Foton TD904-1F163F10K Wheeled Tractor

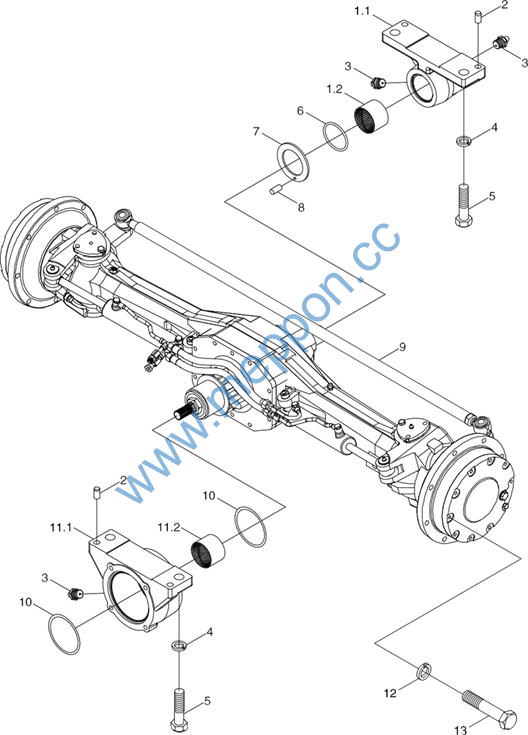

TD904.311 Front Axle Assembly-1
80
Foton TD904-1F163F10K Wheeled Tractor
TD904.311 Front Axle Assembly-1
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TD904.311 |
Front axle assembly |
1 |
||
1 |
TD804.311.2 |
Front driving axle front bracket assembly |
1 |
|
1.1 |
FT804.31.108 |
Front driving axle front bracket |
1 |
|
1.2 |
FT804.31.109 |
Front driving axle front bracket bush |
1 |
|
2 |
GB/T 119.1-12h8×24-AOP |
Pin |
4 |
|
3 |
JB/T 7940.1-M10×1 |
Oil cup |
3 |
|
4 |
GB/T 93-18-AOP |
Washer |
4 |
|
5 |
GB/T 5786-M18×1.5×60-A3L |
Bolt |
4 |
|
6 |
TD804.311-01-52.6×3.55G |
O-ring |
1 |
|
7 |
FT804.31.110 |
Washer |
1 |
|
8 |
GB/T 119.1-5h8×12-AOP |
Pin |
1 |
|
9 |
TD904.311.1 |
Front driving axle assembly |
1 |
|
10 |
TD804.311-02-99.6×5.3G |
O-ring |
2 |
|
11 |
TD804.311.1 |
Front driving axle rear bracket assembly |
1 |
|
11.1 |
FT804.31.104 |
Front driving axle rear bracket |
1 |
|
11.2 |
FT804.31.103 |
Front driving axle rear bracket bush |
1 |
|
12 |
FT654.32.104 |
Washer |
16 |
|
13 |
GB/T 5786-M16×1.5×40-10.9-A3L |
Bolt |
16 |
81
Foton TD904-1F163F10K Wheeled Tractor

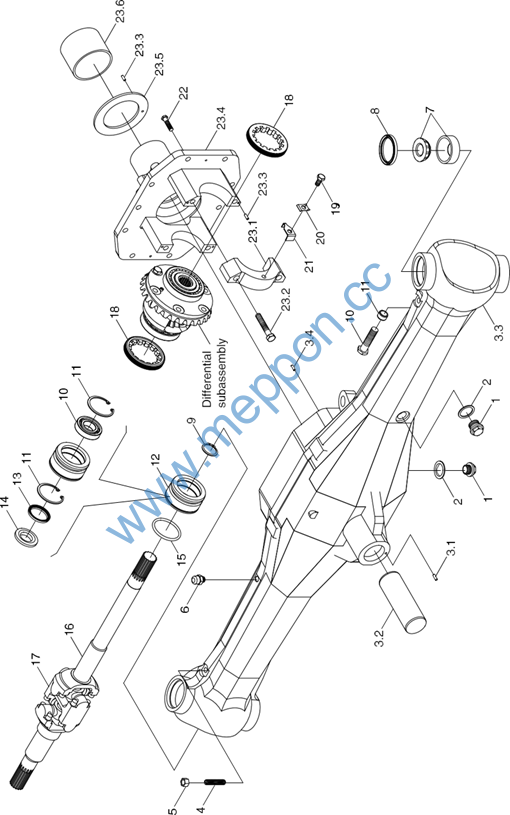

TD904.311 Front Axle Assembly-2
82
Foton TD904-1F163F10K Wheeled Tractor
TD904.311 Front Axle Assembly-2
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TD904.311.1 |
Front axle assembly |
1 |
||
1 |
10305114/14530 |
Screw plug M22×1.5 |
2 |
|
2 |
JB/T 982-22 |
Compound seal washer |
2 |
|
3 |
20101010044 |
Axle housing combination |
1 |
|
3.1 |
4966244/1.41.016 |
Location pin 5×15 |
1 |
|
3.2 |
11/5140017 |
Front axle swing pin |
1 |
|
3.3 |
30101030013 |
Axle housing |
1 |
|
3.4 |
4988170/1.40.021 |
Location pin 10×20 |
2 |
|
4 |
5100194/1.40.045 |
Limitation screw M12×1.25×55 |
2 |
|
5 |
14048814/10128 |
Nut M12×1.25 |
2 |
|
6 |
13413290/24628 |
Vent plug assembly |
1 |
|
7 |
5119699/1.40.240 |
Main pin ball hinge pair |
4 |
|
8 |
5121471/1.40.232 |
Seal ring |
4 |
|
9 |
11068376/12245 |
Circlip 35 |
2 |
|
10 |
GB/T 276-6007 (35×62×14) |
Bearing |
2 |
|
11 |
11061076/12246 |
Circlip 62 |
4 |
|
12 |
4996755/1.40.038 |
Half axle bearing seat |
2 |
|
13 |
5136002/1.41.538 |
Oil seal 40×62×10 |
2 |
|
14 |
4996762/1.41.537 |
Half axle oil seal circlip |
2 |
|
15 |
4966231/1.40.023 |
O-ring 80×2.62 |
2 |
|
16 |
8A5142040/20 |
Right universal transmission shaft assembly |
1 |
|
17 |
8A5142043/20 |
Left universal transmission shaft assembly |
1 |
|
18 |
4996750/1.41.008 |
Adjusting nut M100×2×13 |
2 |
|
19 |
GB/T 5786-M10×1.25×20 |
Bolt |
2 |
|
20 |
562659/1.41.032 |
Adjusting nut lock piece |
2 |
|
21 |
4996751/1.41.015 |
Adjusting nut thrust piece |
2 |
|
22 |
14274634/10357/04 |
Lock bolt M12×1.25×35 |
10 |
|
23 |
5144526/15 |
Bevel drive bracket unit |
1 |
|
23.1 |
14275334/10357/04 |
Lock bolt M12×1.25×70 |
4 |
|
23.2 |
4996748/1.41.005 |
Bevel gear bracket cover |
2 |
|
23.3 |
4966244/1.41.016 |
Location pin 5×15 |
5 |
|
23.4 |
5144525/15 |
Bevel gear bracket |
1 |
|
23.5 |
5136119/15 |
Rear friction reduction ring |
1 |
|
23.6 |
5136120/15 |
Bevel drive bracket bush |
1 |
83
Foton TD904-1F163F10K Wheeled Tractor

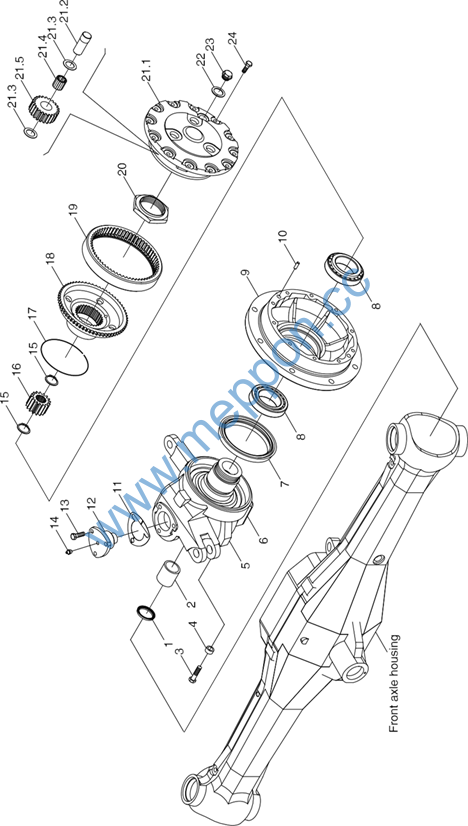

TD904.311 Front Axle Assembly-3
84
Foton TD904-1F163F10K Wheeled Tractor
TD904.311 Front Axle Assembly-3
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TD904.311.1 |
Front driving axle assembly |
1 |
||
1004.31.013 |
Left hub reducer assembly |
1 |
||
1004.31.012 |
Right hub reducer assembly |
1 |
||
1 |
8A5133799/1.41.539 |
Driving fork shaft oil seal 42×62×17 |
1 |
|
2 |
5104199/1.40.228 |
Steering knuckle bush |
1 |
|
3 |
5126628-FT/1.40.211 |
Limitation bolt M12×1.25×42 |
1 |
|
4 |
5148495-FT/12 |
Spacing sleeve |
On demand |
|
5 |
12/5142002-FT |
Left steering knuckle |
1 |
|
6 |
12/5142001-FT |
Right steering knuckle |
1 |
|
7 |
8A5137109/12 |
Hub oil seal 165×190×17 |
1 |
|
8 |
5136951/12 |
Front hub bearing |
2 |
|
9 |
8A5142013/13 |
Front driving hub |
1 |
|
10 |
4985063/1.21.067 |
Location pin 12×20 |
2 |
|
11 |
5137457/12 |
Adjusting gasket 0.15mm |
On demand |
|
5137458/12 |
Adjusting gasket 0.20mm |
On demand |
||
5137460/12 |
Adjusting gasket 0.30mm |
On demand |
||
12 |
5137239/12 |
Steering knuckle king pin |
2 |
|
13 |
14274534/10357/04 |
Bolt M12×1.25×30 |
6 |
|
14 |
GB/T 1152-M10×1 |
Oil cup |
2 |
|
15 |
5140018/20 |
Circlip for shaft 30 |
2 |
|
16 |
5137107/20 |
Sun wheel |
1 |
|
17 |
4997571/1.41.549 |
Gear ring circlip |
1 |
|
18 |
5142047/20 |
Gear ring seat |
1 |
|
19 |
5108749/1.41.543 |
Gear ring |
1 |
|
20 |
5142020/12 |
Gear ring seat nut |
1 |
|
21 |
5137724/20 |
Planet carrier combination |
1 |
|
21.1 |
5137689/20 |
Planet carrier |
1 |
|
21.2 |
4997509/1.41.547 |
Planet gear shaft |
3 |
|
21.3 |
4997510/1.41.552 |
Planet gear bearing circlip |
6 |
|
21.4 |
5101693/1.41.546 |
Needle bearing |
3 |
|
21.5 |
5108747/1.41.545 |
Planetary gear |
3 |
|
22 |
JB/T 982-22 |
Compound seal washer |
1 |
|
23 |
10305114/14530 |
Screw plug M22×1.5 |
1 |
|
24 |
14233634/10357/04 |
Bolt M10×1.25×30 |
12 |
85
Foton TD904-1F163F10K Wheeled Tractor

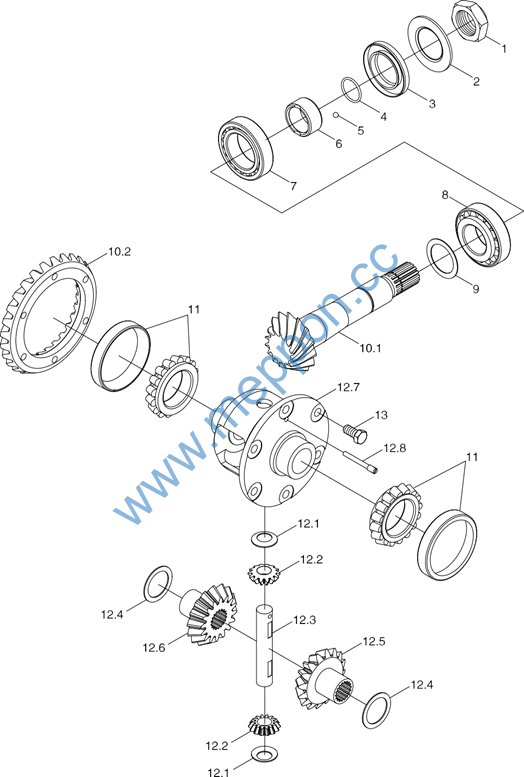

TD904.311 Front Axle Assembly-4
86
Foton TD904-1F163F10K Wheeled Tractor
TD904.311 Front Axle Assembly-4
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TD904.311.1 |
Front driving axle assembly |
1 |
||
1 |
5143242/16 |
Lock nut |
1 |
|
2 |
4997451/1.41.143 |
Oil seal circlip |
1 |
|
3 |
5135294/16 |
Oil seal 45×75×10 |
1 |
|
4 |
GB/T 3452.1-31.5×1.8 |
O seal ring |
1 |
|
5 |
GB/T 308-6.35 |
Steel ball |
1 |
|
6 |
5142026/16 |
Small bevel gear shaft oil seal ring |
1 |
|
7 |
5133776/16 |
Rear bearing |
1 |
|
8 |
5143109/16 |
Front bearing |
1 |
|
9 |
5142032/16 |
Adjusting washer 3.0mm |
1 |
|
10.1 |
5142024/16 |
Small bevel gear shaft oil seal ring |
1 |
|
10.2 |
5111094/16 |
Big bevel gear |
1 |
|
11 |
GB/T 297-32012 (60×95×23) |
Bearing |
2 |
|
12 |
5117219/1.41 |
Differential assembly |
1 |
|
12.1 |
4987975/1.32.425 |
Planetary gear thrust washer |
2 |
|
12.2 |
885103870/1.32.415B |
Planetary gear |
2 |
|
12.3 |
5148935/1.32.416 |
Differential planetary gear shaft |
1 |
|
12.4 |
5148936/1.32.424 |
Half axle gear thrust washer 1.6mm |
2 |
|
5148937/1.32.424 |
Half axle gear thrust washer 1.8mm |
|||
5148938/1.32.424 |
Half axle gear thrust washer 1.7mm |
|||
12.5 |
885103868/1.32.413 |
Left half axle gear |
1 |
|
12.6 |
885110716/1.41.502 |
Right half axle gear |
1 |
|
12.7 |
4996747/1.41.402 |
Differential housing |
1 |
|
12.8 |
4987976/1.32.428 |
Pin |
1 |
|
13 |
14274434/10357/04 |
Bolt M12×1.25×25 |
8 |
87
Foton TD904-1F163F10K Wheeled Tractor

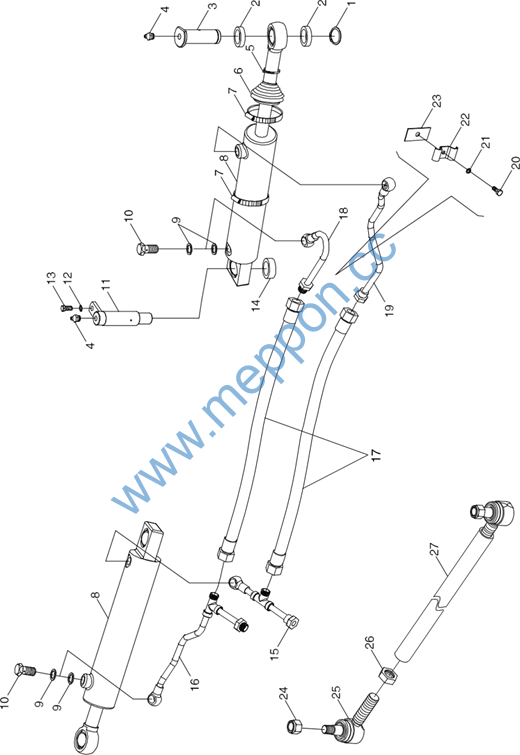

TD904.311 Front Axle Assembly-5
88
