LOVOL TD904-1F163F10K Tractor Parts Catalogue 04
Foton TD904-1F163F10K Wheeled Tractor
TD800A.372G Main/auxiliary shifting assembly-2
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TD800A.372G |
Main/auxiliary shifting assembly |
1 |
||
1 |
FT800.37C.104 |
Front section of PTO shaft |
1 |
|
2 |
FT800.37.118 |
III-IV engagement sleeve |
1 |
|
3 |
FT800.37.119 |
III-IV engagement gear seat |
1 |
|
4 |
TD800A.372F-15 |
Bearing 20209 |
1 |
|
5 |
FT800.37.106 |
Connecting bushing of PTO shaft |
1 |
|
6 |
GB/T 893.1-28 |
Retainer ring |
1 |
|
7 |
TD800A.372F-03 |
Shuttle-type shift intermediate shaft |
1 |
|
8 |
TD800A.372F-16 |
Bearing NUP1014 |
1 |
|
9 |
GB/T 894.1-70 |
Retainer ring |
1 |
|
10 |
TD800A.372F-04 |
Auxiliary shifting low speed driving gear |
1 |
|
11 |
Q/LWZ B120-K55×62×46ZW |
Needle bearing |
1 |
|
12 |
TD800A.372F-05 |
Auxiliary shifting low speed gear engagement sleeve |
1 |
|
13 |
TD800A.372F-06 |
Shuttle-type shift driving gear |
1 |
|
14 |
TD800A.372F-07 |
Intermediate shaft retainer ring |
1 |
|
15 |
GB/T 276-6408N |
Bearing |
1 |
|
16 |
GB/T 305-110-116.6 |
Snap ring |
1 |
|
17 |
GB/T 894.1-40 |
Retainer ring |
1 |
29
Foton TD904-1F163F10K Wheeled Tractor
TD800A.372G Main/auxiliary shifting assembly-3
30

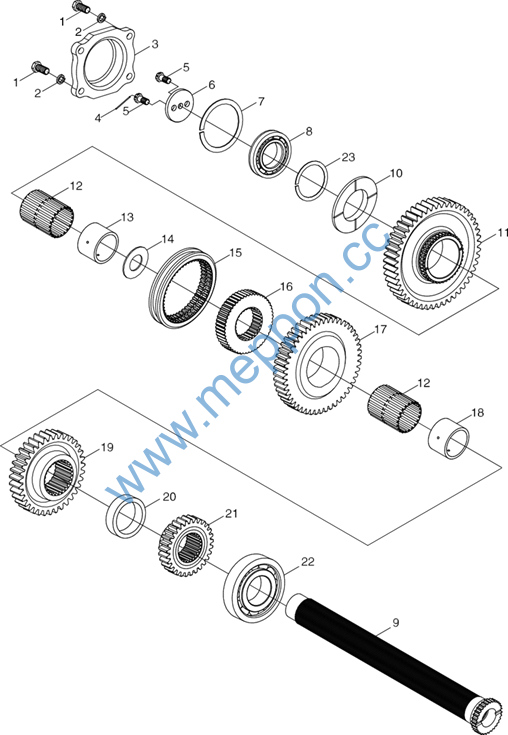

Foton TD904-1F163F10K Wheeled Tractor
TD800A.372G Main/auxiliary shifting assembly-3
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TD800A.372G |
Main/auxiliary shifting assembly |
1 |
||
1 |
GB/T 5783-M10×25-A3L |
Bolt |
4 |
|
2 |
GB/T 93-10-A0P |
Washer |
4 |
|
3 |
FT800.37.179 |
Intermediate shaft end cover |
1 |
|
4 |
FT800A.37A.244 |
Hot galvanizing steel wire Ⅰ -1.4×250 |
1 |
|
5 |
TD800A.372-01 |
Special bolt M10×20 |
2 |
|
6 |
FT800.37.187 |
Retainer ring |
1 |
|
7 |
FT800.37.172 |
Adjustment washer |
As required |
|
8 |
GB/T 276-6210N |
Deep groove ball bearing |
1 |
|
9 |
TD800A.372F-12a |
Counter shaft |
1 |
|
10 |
FT800.37.178C |
Intermediate shaft thrust collar |
1 |
|
11 |
FT800.37.124C |
I driven gear |
1 |
|
12 |
Q/LWZ B120-K64×74×41ZW |
Needle bearing |
2 |
|
13 |
FT800.37.123C |
Bushing |
1 |
|
14 |
FT800.37.209C |
Spacer II |
1 |
|
15 |
FT800.37.118 |
III-IV engagement sleeve |
1 |
|
16 |
FT800.37.119 |
III-IV engagement tooth holder |
1 |
|
17 |
TD800A.372F-14 |
II driven gear |
1 |
|
18 |
FT800.37.117C |
Bushing |
1 |
|
19 |
TD800A.372F-13 |
III driven gear |
1 |
|
20 |
FT800.37.176 |
Spacer, countershaft |
1 |
|
21 |
TD800A.372F-11 |
Ⅳ driven gear |
1 |
|
22 |
GB/T 283-NUP211E |
Bearing |
1 |
|
23 |
GB/T 305-90-96.5 |
Snap ring |
1 |
31
Foton TD904-1F163F10K Wheeled Tractor
TD800A.372G Main/auxiliary shifting assembly-4
32

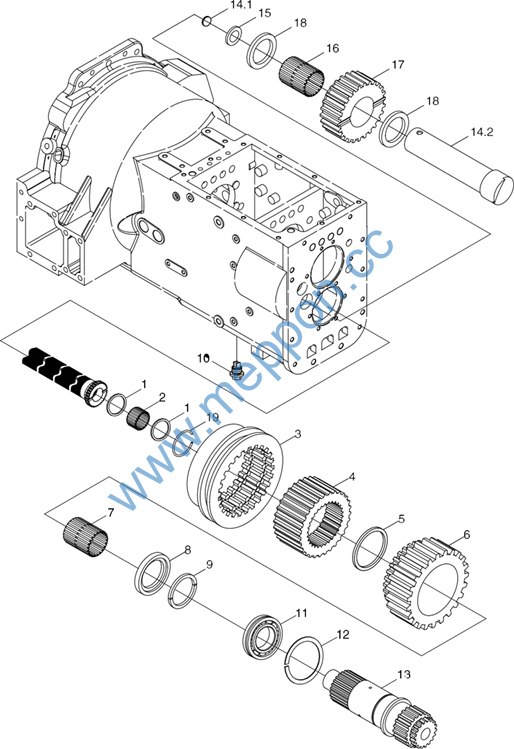

Foton TD904-1F163F10K Wheeled Tractor
TD800A.372G Main/auxiliary shifting assembly-4
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TD800A.372G |
Main/auxiliary shifting assembly |
1 |
||
1 |
TD800A.372G-02 |
Needle roller pad |
2 |
|
2 |
GB/T 309-P5×23.8-G2 |
Needle roller |
23 |
|
3 |
TD800A.372F-09 |
Shuttle-type shift engagement sleeve |
1 |
|
4 |
TD800A.372F-10 |
Auxiliary shifting driven gear seat |
1 |
|
5 |
FT800.37D.240 |
Spacer |
1 |
|
6 |
FT800.37D.128 |
Shuttle-type shift driven gear |
1 |
|
7 |
Q/LWZ B120-K55×65×43ZW |
Needle bearing |
1 |
|
8 |
TD800A.372G-01 |
Thrust collar retainer ring |
1 |
|
9 |
FT800.37D.236 |
Thrust ring |
1 |
|
10 |
FT65.38.026 |
Oil plug assembly |
1 |
|
11 |
GB/T 276-6211N |
Deep groove ball bearing |
1 |
|
12 |
GB/T 305-100-106.5 |
Snap ring |
1 |
|
13 |
TD800A.372F-08a |
Output shaft |
1 |
|
14 |
TF1004.372.2 |
Idler shaft assembly |
1 |
|
14.1 |
Q72114 |
Bowl plug |
1 |
|
14.2 |
TF1004.372.2-01 |
Idler shaft |
1 |
|
15 |
GB/T 894.1-35 |
Circlip for shaft |
1 |
|
16 |
Q/LWZ B120-K35×45×43ZW |
Needle bearing |
1 |
|
17 |
FT800.37D.326 |
Idler |
1 |
|
18 |
FT800.37D.233 |
Retainer ring |
2 |
|
19 |
GB/T895.1-42 |
Wire circlip for hole |
1 |
33
Foton TD904-1F163F10K Wheeled Tractor
TD800A.373B Side-positioned Control Assembly-1
34

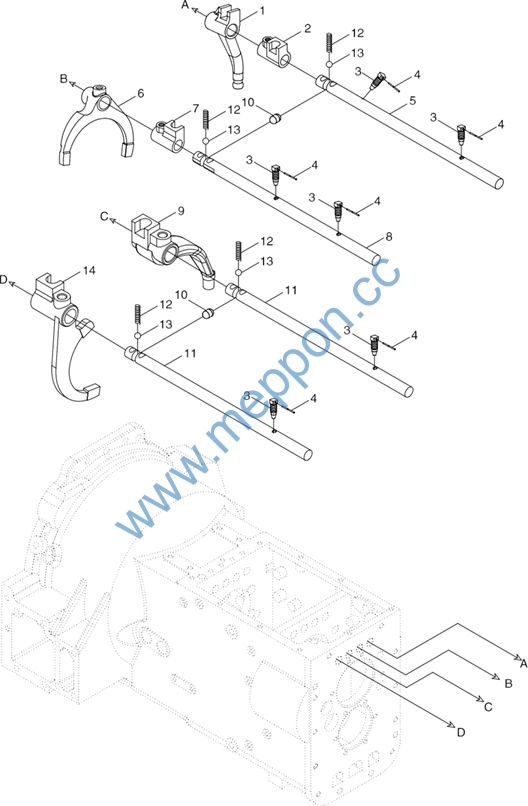

Foton TD904-1F163F10K Wheeled Tractor
TD800A.373B Side-positioned Control Assembly-1
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TD800A.373B |
Side control assembly |
1 |
||
1 |
FT800.37.154 |
Ⅰ – Ⅱ gear dial rod |
1 |
|
2 |
TD800A.373B-05 |
Ⅰ – Ⅱ gear fork head |
1 |
|
3 |
FT800.37.194 |
Locking screw |
6 |
|
4 |
FT800A.37A.244 |
Galvanized wire |
6 |
|
5 |
FT800A.37.318 |
Ⅰ – Ⅱ gear fork shaft |
1 |
|
6 |
FT800.37.158 |
Ⅲ – Ⅳ gear fork |
1 |
|
7 |
TD800A.373B-01 |
Ⅲ – Ⅳ gear fork head |
1 |
|
8 |
FT800A.37.319 |
Ⅲ – Ⅳ gear fork shaft |
1 |
|
9 |
TD800A.373B-02 |
Shuttle gear dial rod |
1 |
|
10 |
FT800.37.177 |
Interlock pin |
2 |
|
11 |
FT800A.37.320a |
Assistant gear fork shaft |
2 |
|
12 |
FT800.37.139 |
Spring |
4 |
|
13 |
GB/T 308-10-G100-b |
Steel ball |
4 |
|
14 |
TD800A.373B-03 |
Assistant gear low gear fork |
1 |
35
Foton TD904-1F163F10K Wheeled Tractor
TD800A.373B Side-positioned Control Assembly-2
36

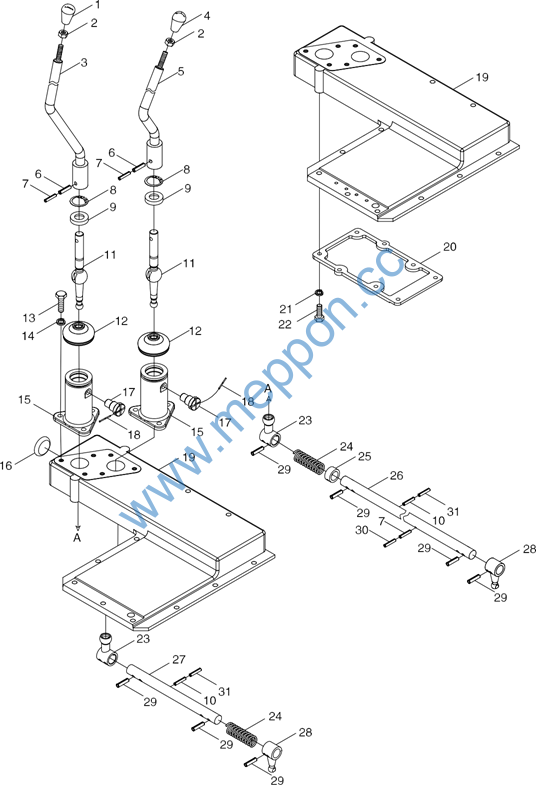

Foton TD904-1F163F10K Wheeled Tractor
TD800A.373B Side-positioned Control Assembly-2
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TD800A.373B |
Side control assembly |
1 |
||
TD800A.373B.1 |
Side control mechanism assembly |
1 |
||
1 |
TD800A.373B.1.1 |
Assistant gear control handle assembly |
1 |
|
2 |
GB/T 6170-M10-A3L |
Type 1 hex nut |
2 |
|
3 |
TD800A.373B.1.3b |
Assistant gear control rod weldment |
1 |
|
4 |
FT800.37.015b |
Main gearbox control handle assembly |
1 |
|
5 |
TD800A.373B.1.2b |
Main gearbox control rod weldment |
1 |
|
6 |
GB/T 879.1-8×35 |
Flexible column pin |
2 |
|
7 |
GB/T 879.1-5×32 |
Flexible column pin |
3 |
|
8 |
GB/T 893.1-40 |
Retainer ring for hole |
2 |
|
9 |
FT800A.37.305 |
Nylon seat |
2 |
|
10 |
GB/T 879.1-5×30 |
Flexible column pin |
2 |
|
11 |
TD800A.373B.1-03a |
Lower control rod |
2 |
|
12 |
FT800A.37.307 |
Rubber sleeve |
2 |
|
13 |
GB/T 5783-M10×20-A3L |
Hex bolt |
6 |
|
14 |
GB/T 93-10-A0P |
Standard spring washer |
6 |
|
15 |
TD800A.373B.1-04 |
Assistant gear shift lever bracket |
2 |
|
16 |
Q72224 |
Expansion plug |
2 |
|
17 |
FT800A.37.326 |
Gearshift lever location pin |
4 |
|
18 |
TF1004.374-02 |
Low-carbon steel wire SZ-1.40×250 |
2 |
|
19 |
FT800A.37N.308a |
Side control cover |
1 |
|
20 |
FT800A.37.309a |
Side control lower cover |
1 |
|
21 |
GB/T 93-8-A0P |
Standard spring washer |
8 |
|
22 |
GB/T 5783-M8×20-A2L |
Hex bolt |
8 |
|
23 |
TD800A.373B.1-02c |
Gearshift lever control shift head |
2 |
|
24 |
TF1254.373.1-02 |
Retraction spring |
2 |
|
25 |
FT800A.37.314 |
Spacing sleeve |
1 |
|
26 |
TD800A.373B.1-01b |
Assistant gearshift control lever |
1 |
|
27 |
FT800A.37.312b |
Main gearshift control lever |
1 |
|
28 |
FT800A.37.315a |
Inner control fork head |
2 |
|
29 |
Q/LWZ B140-8×32 |
Rolled flexible column pin |
8 |
|
30 |
GB/T 879.1-3×32 |
Flexible column pin |
1 |
|
31 |
GB/T 879.1-3×30 |
Flexible column pin |
2 |
37
Foton TD904-1F163F10K Wheeled Tractor
TD800A.373B Side-positioned Control Assembly-3
38
Foton TD904-1F163F10K Wheeled Tractor
TD800A.373B Side-positioned Control Assembly-3
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TD800A.373B |
Control mechanism assembly |
1 |
||
1 |
TF1004.452-11 |
Seal sleeve |
1 |
|
2 |
TD800A.373-01 |
Special bolt M10×75 |
2 |
|
3 |
GB/T 93-10-A0P |
Standard spring washer |
11 |
|
4 |
GB/T 5783-M10×25-A3L |
Hex bolt |
3 |
|
5 |
FT800.37.169 |
Locating plate |
1 |
|
6 |
GB/T 5783-M10×20-A3L |
Hex bolt |
1 |
|
7 |
FT800A.37.327 |
Shift limiting plate |
1 |
|
8 |
GB/T 93-8-A0P |
Standard spring washer |
2 |
|
9 |
GB/T 5783-M8×20-A2L |
Hex bolt |
2 |
|
10 |
Q72214 |
Expansion plug |
1 |
|
11 |
FT800.37.161c |
Ⅰ – Ⅱ gear shift fork |
1 |
|
12 |
FT800.37.153 |
Middle fork shaft |
1 |
|
13 |
TF1004.373-02 |
Assistant gear fork |
1 |
|
14 |
GB/T 5783-M10×30-A3L |
Hex bolt |
5 |
39
Foton TD904-1F163F10K Wheeled Tractor
TD800A.374B Creeper Gear Mechanism Assembly-1
