LOVOL TD904-1F161F18K Tractor Parts Catalogue 06
1004C-P4TRT90K01-05 10.5-发动机总成-05 ENGINE ASSEMBLY-05
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
T2313H331 |
8.8-A3L STUD |
3 |
2012-08_ |
10 |
T31744123 |
SPRING |
2 |
2012-08_ |
11 |
T31743108 |
SPRING |
2 |
2012-08_ |
12 |
T33117434 |
WASHER |
2 |
2012-08_ |
13 |
T0170151 |
CIRCLIP |
2 |
2012-08_ |
14 |
T3818X901 |
SUPPOT BRACKET |
4 |
2012-08_ |
15 |
T3775E012 |
CONNECTING JOINT |
1 |
2012-08_ |
16 |
T2233022 |
BOLT |
1 |
2012-08_ |
17 |
T3311K015 |
WASHER |
2 |
2012-08_ |
18 |
T33811113 |
OLIVE |
1 |
2012-08_ |
19 |
T3142U031 |
TAPPET |
8 |
2012-08_ |
19 |
T3142U031 |
TAPPET |
8 |
2012-08_ |
2 |
T2318A605 |
NUT |
3 |
2012-08_ |
20 |
T31434307 |
PUSH ROD |
8 |
2012-08_ |
3 |
T2314J607 |
BOLT |
1 |
2012-08_ |
4 |
T31411124 |
ROCKER SHAFT |
1 |
2012-08_ |
5 |
T0650507 |
PLUG |
2 |
2012-08_ |
6 |
T4115R306 |
LEFT ROCKER |
4 |
2012-08_ |
7 |
T4115R305 |
RIGHT ARM SHAFT |
4 |
2012-08_ |
8 |
T32114145 |
ADJUSTING SCREW |
8 |
2012-08_ |
9 |
T0576052 |
NUT |
8 |
2012-08_ |

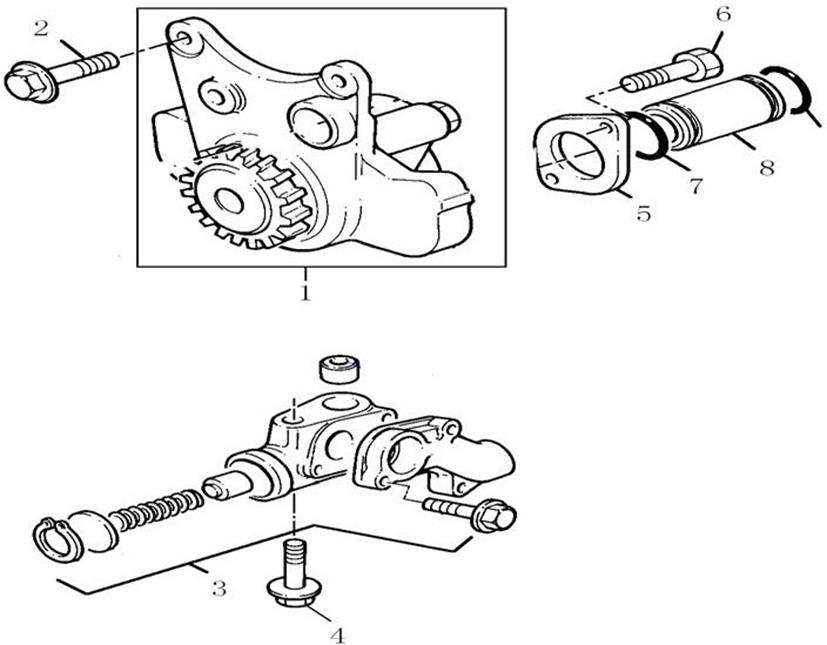

1004C-P4TRT90K01-06 10.6-发动机总成-06 ENGINE ASSEMBLY-06
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 2 3 4 5
6 7 8 |
T4132F056C T2314H005 T4138A049 T2314J011 T3748C011
T2314H004 T2415H201 T3343F012 |
OIL PUMP BOLT PRESSURE LIMITING VALVE ASSEMBLY BOLT FLANGE
BOLT O-RING PIPE |
1 3 1 1 1
2 2 1 |
2012-08_ 2012-08_ 2012-08_ 2012-08_ 2012-08_
2012-08_ 2012-08_ 2012-08_ |

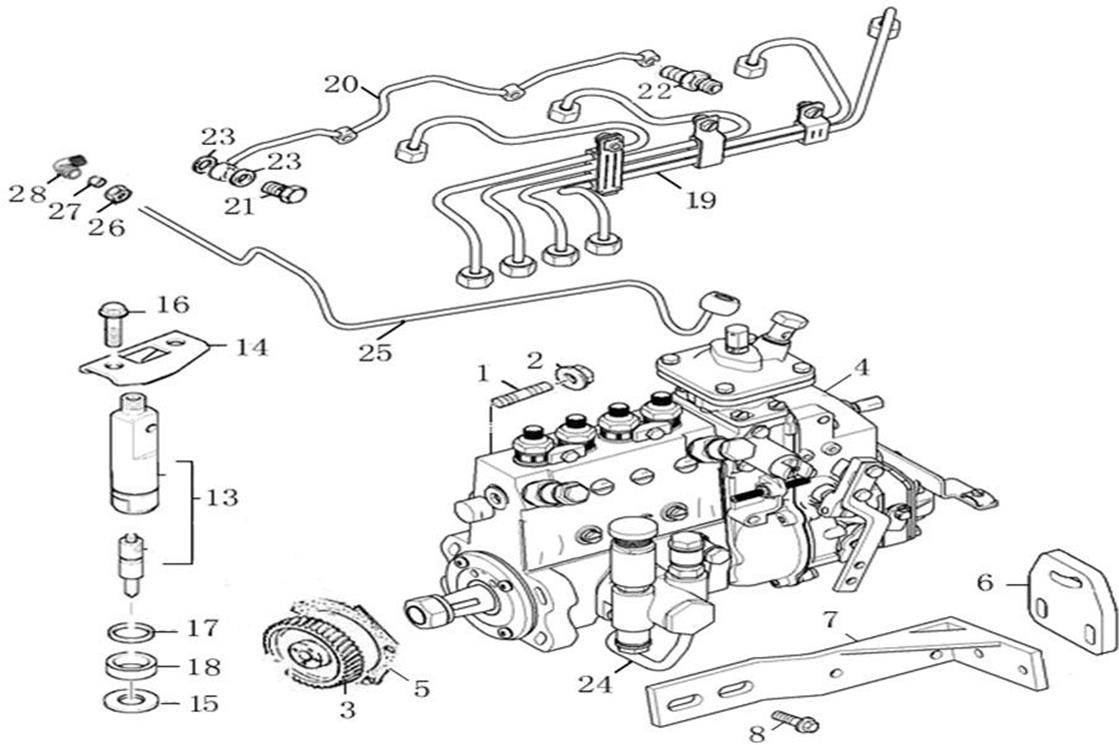

1004C-P4TRT90K01-07 10.7-发动机总成-07 ENGINE ASSEMBLY-07
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
Q1201030F3S |
8.8-A3L STUD |
4 |
2012-08_ |
13 |
T73302131 |
INJEKTOR ASSEMBLY |
4 |
2012-08_ |
14 |
T3662K002 |
PRESSURE PLATE |
4 |
2012-08_ |
15 |
T0921173 |
WASHER |
4 |
2012-08_ |
15 |
T0921173 |
WASHER |
4 |
2012-08_ |
16 |
T2314H006 |
BOLT |
8 |
2012-08_ |
17 |
T33813129 |
WASHER |
4 |
2012-08_ |
18 |
T33813131 |
DUST COVER |
4 |
2012-08_ |
19 |
T73208141 |
HIGH PRESSURE OIL HOSE |
1 |
2012-08_ |
2 |
T2318A604 |
NUT |
4 |
2012-08_ |
20 |
T3558X043 |
PIPE |
1 |
2012-08_ |
21 |
T3218R005 |
BOLT |
3 |
2012-08_ |
22 |
T3355V002 |
BOLT |
1 |
2012-08_ |
23 |
T2411101 |
WASHER |
8 |
2012-08_ |
23 |
T2411101 |
WASHER |
8 |
2012-08_ |
24 |
T73214101 |
PIPE |
1 |
2012-08_ |
25 |
T4126E081C |
PIPE |
1 |
2012-08_ |
26 |
T33225412 |
NUT |
1 |
2012-08_ |
27 |
T33811112 |
OLIVE |
1 |
2012-08_ |
28 |
T0201047 |
BENDING PIPE |
1 |
2012-08_ |
28 |
T0201047 |
BENDING PIPE |
1 |
2012-08_ |
3 |
T3117L113G |
STRAIGHT PUMP GEAR |
1 |
2012-08_ |
4 |
T832080130 |
OIL INJECTION PUMP |
1 |
2012-08_ |
5 |
T33828118B |
WASHER |
1 |
2012-08_ |
6 |
T732110044 |
SUPPOT BRACKET |
1 |
2012-08_ |
1004C-P4TRT90K01-07 10.7-发动机总成-07(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
7 8 |
T732110070 Q150B1025Q |
SUPPOT BRACKET BOLT |
1 2 |
2012-08_ 2012-08_ |

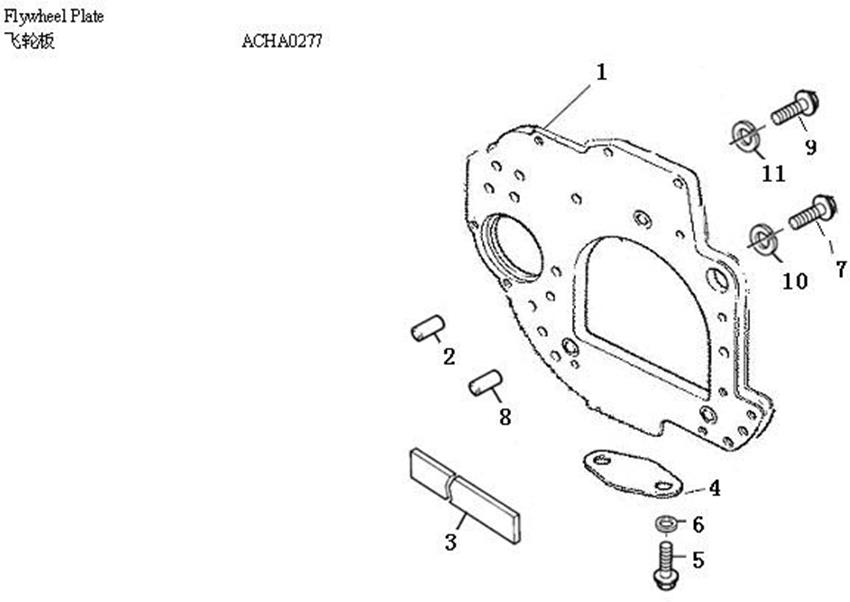

1004C-P4TRT90K01-08 10.8-发动机总成-08 ENGINE ASSEMBLY-08
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
T73631004C |
FLYWHEEL PLATE |
1 |
2012-08_ |
10 |
Q40316 |
WASHER |
4 |
2012-08_ |
11 |
Q40312 |
SPRING WASHER |
2 |
2012-08_ |
2 |
T73606004 |
FLYWHEEL PLATE LOCATING BUSH |
2 |
2012-08_ |
3 |
T36843154 |
SEAL STRIP |
1 |
2012-08_ |
4 |
T73631005 |
COVER PLATE |
1 |
2012-08_ |
5 |
Q150B0610Q |
BOLT |
2 |
2012-08_ |
6 |
Q40306 |
SPRING WASHER |
2 |
2012-08_ |
7 |
T2314J204 |
BOLT |
6 |
2012-08_ |
8 |
T0350025 |
FLYWHEEL HOUSING DOWEL PIN |
2 |
2012-08_ |
9 |
GB5783-M12X45 |
BOLT |
2 |
2012-08_ |

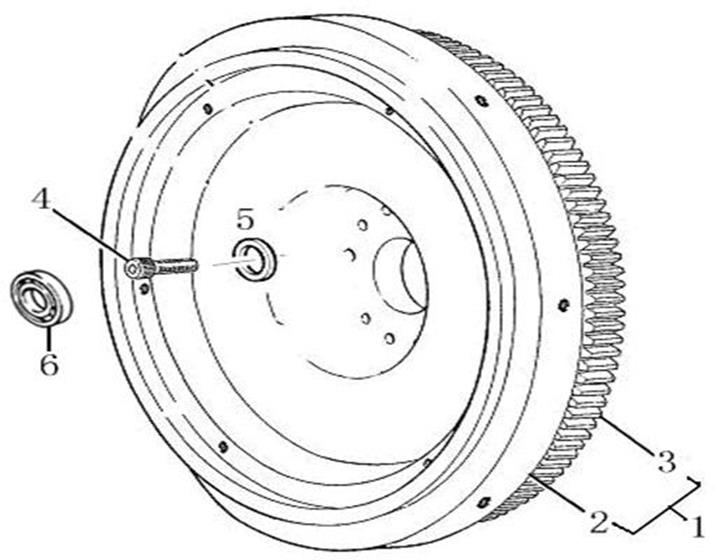

1004C-P4TRT90K01-09 10.9-发动机总成-09 ENGINE ASSEMBLY-09
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 2 3 4 5
6 |
T63640800K1 T63616008 T31162121B T2185103 T33117127
GBT276-6303-2Z |
FLYWHEEL ASSEMBLY FLYWHEEL GEAR RING BOLT WASHER
BEARING |
1 1 1 10 10
1 |
2012-08_ 2012-08_ 2012-08_ 2012-08_ 2012-08_
2012-08_ |
TD800.11C 11-空气滤清系总成 11-AIR CLEANER ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT5782-M8X60-A2L |
BOLT |
4 |
2011-11_ |
10 |
TD800.11C-01 |
AIR INLET HOSE |
1 |
2011-11_ |
11 |
Q676102 |
B-TYPE WORM TRANSMISSION HOSE CLAMP |
1 |
2011-11_ |
12 |
FT800.11.101b |
CONNECTING SEAT |
1 |
2011-11_ |
13 |
FT800A.11B.030 |
AIR FILTER FIXING PLATE WELDMENT |
1 |
2011-11_ |
14 |
GBT97.1-10-A0P |
WASHER |
2 |
2011-11_ |
15 |
GBT93-10-A0P |
WASHER |
2 |
2011-11_ |
16 |
GBT6170-M10-A3L |
NUT |
2 |
2011-11_ |
17 |
GBT5783-M14X40-A3L |
BOLT |
2 |
2011-11_ |
18 |
GBT93-14-A0P |
SPRING WASHER |
2 |
2011-11_ |
18 |
GBT93-14-A0P |
SPRING WASHER |
2 |
2011-11_ |
19 |
GBT5781-M16X40-A3L |
BOLT |
1 |
2011-11_ |
2 |
GBT93-8-A0P |
WASHER |
8 |
2011-11_ |
20 |
GBT93-16-A0P |
SPRING WASHER |
1 |
2011-11_ |
21 |
GBT5783-M8X20-A2L |
BOLT |
4 |
2011-11_ |
22 |
GBT5783-M10X25-A3L |
BOLT |
2 |
2011-11_ |
3 |
GBT97.1-8-A0P |
WASHER |
4 |
2011-11_ |
4 |
TD800.11C.1 |
AIR INLET PIPE WELDMENT |
1 |
2011-11_ |
5 |
FT800A.11B.124 |
PAD BLOCK |
4 |
2011-11_ |
6 |
Q67632 |
HOSE HOOP 32 |
1 |
2011-11_ |
7 |
Q67676 |
Clip |
3 |
2011-11_ |
8 |
TD800.11A-01 |
AIR INLET HOSE 1 |
1 |
2011-11_ |
9 |
FT700.11Z.010-05 |
AIR FILTER ELEMENT |
1 |
2011-11_ |
9 |
FT700.11Z.010 |
AIR FILTER ASSEMBLY |
1 |
2011-11_ |
