LOVOL TD824-1F461F38K Tractor Parts Catalogue 17

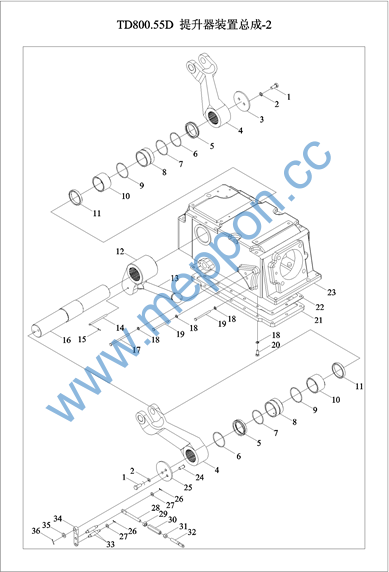

TD800.55D-2 55.2-提升器装置总成-2 LIFT INSTALLATION ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 |
TD800.55D.1 |
提升器总成 |
LIFTER ASSEMBLY |
1 |
2011-11_ |
1 |
GBT5783-M10X20 |
螺栓 |
BOLT |
4 |
2011-11_ |
10 |
650.55.159 |
轴套Ⅱ |
BUSH 2 |
2 |
2011-11_ |
11 |
650.55.158 |
隔套 |
SPACER BUSH |
2 |
2011-11_ |
12 |
FT800.55.129B |
内提升臂 |
INNER LIFTING ARM |
1 |
2011-11_ |
13 |
FT800.55.130B |
活塞顶杆 |
PISTON TOP ROD |
1 |
2011-11_ |
14 |
GBT882-B6X74 |
销轴 |
PIN |
1 |
2011-11_ |
15 |
GBT91-2X20 |
销 |
PIN |
1 |
2009-11_ |
16 |
550.55.108 |
提升轴 |
LIFTING SHAFT |
1 |
2011-11_ |
17 |
GBT5782-M8X100 |
六角头螺栓 |
BOLT |
1 |
2011-11_ |
18 |
GBT93-8 |
垫圈8 |
WASHER 8 |
19 |
2011-11_ |
19 |
GBT5782-M8X80 |
六角头螺栓 |
BOLT |
2 |
2009-11_ |
2 |
GBT93-10 |
垫圈10 |
WASHER 10 |
4 |
2011-11_ |
20 |
GBT5781-M8X16 |
六角头螺栓全螺纹C级 |
16 |
2009-11_ |
|
21 |
650.55.113-2 |
底盖板 |
COVER;UNDER |
1 |
2011-11_ |
22 |
650.55.112-2 |
纸垫 |
GASKET 0.5 |
1 |
2011-11_ |
23 |
FT800.55.110A |
提升器壳体 |
LIFTER HOUSING |
1 |
2011-11_ |
24 |
650.55.143-2 |
销轴Ⅱ |
PIN 2 |
1 |
2011-11_ |
25 |
650.55.144 |
右举臂压板 |
RIGHT LIFT ARM PRESSURE PLATE |
1 |
2011-11_ |
26 |
GBT91-2X14 |
销 |
PIN |
2 |
2009-11_ |
27 |
GBT97.1-8 |
垫圈 |
WASHER |
2 |
2011-11_ |
28 |
FT65.55.124 |
后调节杆 |
REAR ADJUSTING ROD |
1 |
2011-11_ |
29 |
GBT6170-M10 |
螺母M10 |
NUT M10 |
1 |
2011-11_ |
3 |
650.55.116 |
左举臂压板 |
PRESSURE PLATE OF LEFT LIFT ARM |
1 |
2011-11_ |
30 |
FT65.55.123 |
调节螺套 |
ADJUSTING SCREW SLEEVE |
1 |
2011-11_ |
TD800.55D-2 55.2-提升器装置总成-2(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
31 |
FT65.55.126 |
螺栓 |
BOLT |
1 |
2011-11_ |
32 |
FT65.55.125 |
前调节杆 |
FRONT ADJUSTING ROD |
1 |
2011-11_ |
33 |
FT800.55.143-1 |
销轴Ⅰ |
PIN 1 |
2 |
2011-11_ |
34 |
650.55.142 |
中间臂 |
MIDDLE ARM |
1 |
2011-11_ |
35 |
GBT97.1-10 |
垫圈10 |
WASHER 10 |
1 |
2011-11_ |
36 |
GBT91-2.5X16 |
开口销 |
PIN |
1 |
2013-10_ |
4 |
FT800.55.107A |
举臂 |
LIFTING ARM |
2 |
2011-11_ |
5 |
FT800.55.106 |
隔套 |
SPACER BUSH |
2 |
2011-11_ |
6 |
GBT3452.1-60X2.65 |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
2 |
2011-11_ |
7 |
GBT3452.1-56X2.65 |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
2 |
2011-11_ |
8 |
650.55.114 |
铜轴套 |
COPPER SHAFT SLEEVE |
2 |
2011-11_ |
9 |
GBT3452.1-56×5.3 |
O形密封圈 |
O RING |
2 |
2009-11_ |

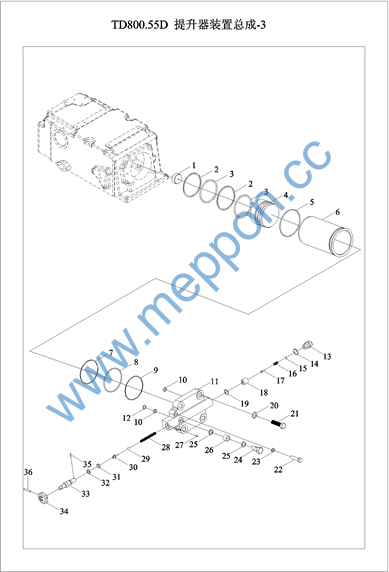

TD800.55D-3 55.3-提升器装置总成-3 LIFT INSTALLATION ASSEMBLY-3
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 |
TD800.55D.1 |
提升器总成 |
LIFTER ASSEMBLY |
1 |
2011-11_ |
1 |
650.55.132 |
活塞球座 |
PISTON BALL SEAT |
1 |
2011-11_ |
10 |
GBT3452.1-12.5X2.65 |
O形密封圈 |
O RING |
2 |
2011-11_ |
11 |
FT65.55.144a |
油缸盖 |
OIL CYLINDER COVER |
1 |
2011-11_ |
11 |
FT65.55.144a |
油缸盖 |
OIL CYLINDER COVER |
1 |
2011-11_ |
12 |
FT65.55.174 |
薄垫圈 |
THIN WASHER |
1 |
2011-11_ |
13 |
650.55.139 |
安全阀螺塞 |
PLUG SAFETY VALVE |
1 |
2011-11_ |
14 |
GBT3452.1-23.6X2.65 |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
14 |
GBT3452.1-23.6X2.65 |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
15 |
650.55.152 |
调整垫片 |
ADJUSTING WASHER |
999 |
2011-11_ |
16 |
300.55.133 |
油缸安全阀弹簧 |
SAFTY VALVE SPRING OF OIL CYLINDER |
1 |
2011-11_ |
17 |
300.55.134 |
油缸安全阀体 |
SAFTY VALVE BODY OF CYLINDER |
1 |
2011-11_ |
18 |
650.55.136 |
安全阀座 |
SAFETY VALVE SEAT |
1 |
2011-11_ |
19 |
GBT3452.1-19X2.65 |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
2 |
GBT1235-110X101X2 |
挡圈 |
RETAINER RING |
2 |
2011-11_ |
20 |
GBT93-18 |
垫圈 |
WASHER |
4 |
2011-11_ |
21 |
GBT5783-M18X1.5X60 |
螺栓 |
BOLT |
4 |
2011-11_ |
22 |
GBT5783-M12X50 |
六角头螺栓全螺纹 |
BOLT |
2 |
2011-11_ |
23 |
GBT93-12 |
垫圈 |
WASHER |
2 |
2011-11_ |
24 |
65.55.103 |
空心螺栓 |
HOLLOW BOLT |
1 |
2011-11_ |
25 |
CF250B.55.302 |
铝垫 |
ALUMINUM GASKET |
2 |
2011-11_ |
26 |
650.55.149 |
隔套 |
SPACER BUSH |
1 |
2011-11_ |
27 |
GBT57-M5X12 |
螺钉 |
SCREW |
1 |
2011-11_ |
28 |
650.55.135 |
调节阀弹簧 |
ADJUSTING VALVE SPRING |
1 |
2011-11_ |
29 |
GBT308-φ12 |
钢球 |
BALL |
1 |
2011-11_ |
TD800.55D-3 55.3-提升器装置总成-3(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
3 |
GBT3452.1-100X5.3 |
O形密封圈 |
O RING |
2 |
2011-11_ |
30 |
650.55.146 |
调节阀 |
ADJUSTING VALVE |
1 |
2011-11_ |
31 |
GBT3452.1-15X2.65 |
O型密封圈 |
O RING |
1 |
2011-11_ |
32 |
FT65.55.175 |
挡圈 |
RETAINER RING |
1 |
2011-11_ |
33 |
FT65.55.141 |
调节杆 |
ADJUSTING ROD |
1 |
2011-11_ |
34 |
E300.55.140A |
速度下降阀手轮 |
SPEED DROP VALVE HAND WHEEL |
1 |
2011-11_ |
34 |
E300.55.140A |
速度下降阀手轮 |
SPEED DROP VALVE HAND WHEEL |
1 |
2011-11_ |
35 |
300.55.138 |
销 |
PIN |
1 |
2011-11_ |
36 |
GBT879-4X20 |
销 |
PIN |
1 |
2011-11_ |
4 |
650.55.131 |
活塞 |
PISTON |
1 |
2011-11_ |
4 |
650.55.131 |
活塞 |
PISTON |
1 |
2011-11_ |
5 |
GBT3452.1-118X3.55 |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
6 |
FT65.55.109a |
缸筒 |
CYLINDER TRUNK |
1 |
2011-11_ |
7 |
FT65.55.121 |
螺栓 |
BOLT |
1 |
2011-11_ |
8 |
GBT3452.1-103X3.55 |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
9 |
GBT1235-110X104X1.5 |
挡圈 |
RETAINER RING |
1 |
2011-11_ |

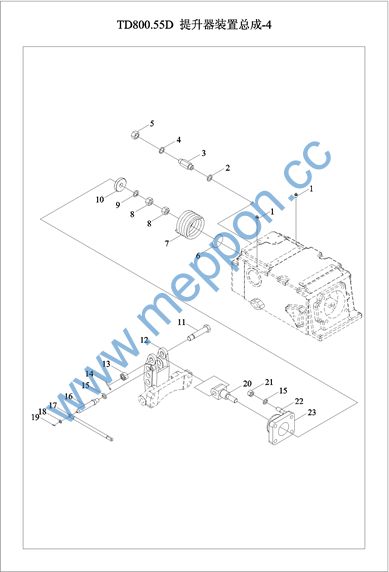

TD800.55D-4 55.4-提升器装置总成-4 LIFT INSTALLATION ASSEMBLY-4
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 |
TD800.55D.1 |
提升器总成 |
LIFTER ASSEMBLY |
1 |
2011-11_ |
1 |
GBT1152-M10X1 |
油杯 |
OIL CUP |
2 |
2011-11_ |
10 |
650.55.103 |
弹簧压板 |
SPRING PRESSURE PLATE |
1 |
2011-11_ |
11 |
650.55.121 |
螺栓 |
BOLT |
1 |
2011-11_ |
12 |
FT800.55.101 |
连接架 |
CONNECTING BRACKET |
1 |
2009-11_ |
13 |
GBT6181-M20 |
螺母 |
NUT |
1 |
2009-11_ |
14 |
GBT91-4X36 |
销 |
PIN |
1 |
2009-11_ |
15 |
GBT93-16 |
垫圈 16 |
WASHER |
5 |
2011-11_ |
16 |
FT800.55.145 |
销 |
PIN |
1 |
2011-11_ |
17 |
FT800.55.140 |
连接杆 |
1 |
2011-11_ |
|
18 |
GBT97.1-8 |
垫圈 |
WASHER |
1 |
2011-11_ |
19 |
GBT91-2X14 |
销 |
PIN |
1 |
2009-11_ |
2 |
650.55.151 |
垫片 |
WASHER |
1 |
2011-11_ |
20 |
650.55.102 |
力调节传感接头 |
FORCE ADJUSTING SENSOR JOINT |
1 |
2011-11_ |
21 |
GBT6170-M16 |
螺母 |
NUT |
4 |
2011-11_ |
22 |
GBT899-M16-M16X50 |
双头螺柱 |
8.8-A3L STUD |
4 |
2011-11_ |
22 |
GBT899-M16-M16X50 |
螺柱 |
STUD |
4 |
2011-11_ |
23 |
FT800.55.104 |
弹簧座 |
SPRING SEAT |
1 |
2011-11_ |
3 |
FT800.55.150 |
放油接头 |
OIL DISCHARGING JOINT |
1 |
2011-11_ |
4 |
25.55.117 |
输油管垫片 |
WASHER OF OIL CONVEYING PIPE |
1 |
2011-11_ |
5 |
25.55.114 |
输油管螺母 |
OIL CONVEYING PIPE NUT |
1 |
2011-11_ |
6 |
650.55.153 |
力调节弹簧调整垫片 |
ADJUSTING WASHER OF FORCE ADJUSTING |
1 |
2011-11_ |
7 |
650.55.154 |
力调节弹簧 |
SPRING |
1 |
2011-11_ |
8 |
GBT6171-M20X1.5-8 |
螺母 |
FORCE ADJUSTING SPRING |
2 |
2011-11_ |
8 |
GBT6171-M20X1.5-8 |
1型六角螺母 |
NUT |
2 |
2011-11_ |
TD800.55D-4 55.4-提升器装置总成-4(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
9 9 |
FT800.55.101a GBT93-20 |
连接架垫圈 |
CONNECTING BRACKET WASHER |
1 1 |
2007-08_ 2013-10_ |

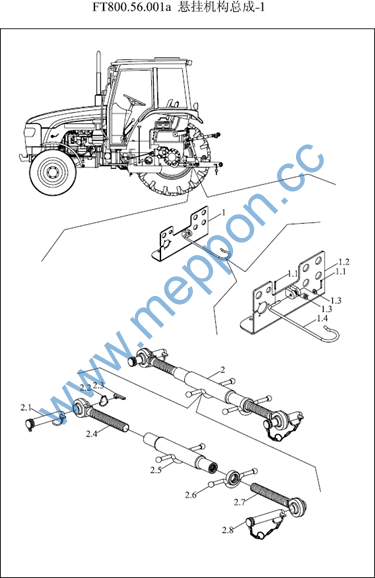

FT800.56.001a-1 56.1-悬挂机构总成-1 SUSPENSION MECHANISM ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT800.56.032b |
上拉杆固定卡组合 |
UPPER PULL ROD FIXED CLIP COMBINATION |
1 |
2011-11_ |
1.1 |
GBT91-2.5X14-A0P |
开口销 |
PIN |
2 |
2011-11_ |
1.1 |
GBT91-2.5X14-A0P |
开口销 |
PIN |
2 |
2011-11_ |
1.2 |
FT800.56.035d |
连接板焊合件 |
CONNECTING PLATE WELDMENT |
1 |
2011-11_ |
1.3 |
GBT97.1-8-A0P |
平垫圈 |
WASHER |
2 |
2011-11_ |
1.4 |
FT800.56.263a |
固定卡 |
LOCKING CLAMP |
1 |
2011-11_ |
2 |
FT800.56.017 |
上拉杆总成 |
UPPER PULL ROD ASSEMBLY |
1 |
2011-11_ |
2.1 |
FT800.56.247 |
上拉杆前销 |
UPPER PULL ROD FRONT PIN |
1 |
2004-01_ |
2.1 |
FT800.56.017.1 |
上拉杆前销 |
UPPER PULL ROD FRONT PIN |
1 |
2009-11_ |
2.2 |
FT800.56.223 |
锁销环 |
LOCKING PIN RING |
1 |
2011-11_ |
2.3 |
FT800.56.224 |
锁销 |
PIN |
1 |
2011-11_ |
2.4 |
FT800.56.025 |
上拉杆前调节螺杆挤压总成 |
UPPER PULL ROD FRONT ADJUSTING SCREW |
1 |
2011-11_ |
2.5 |
FT800.56.024 |
调节螺管手柄焊合总成 |
EXTRUSION ASSEMBL |
1 |
2011-11_ |
2.6 |
FT800.56.029 |
上拉杆锁紧螺帽总成 |
ADJUSTING SCREW HANDLE WELDMENT |
1 |
2011-11_ |
2.7 |
FT800.56.023 |
上拉杆后调节螺杆挤压总成 |
ASSEMBLY |
1 |
2011-11_ |
UPPER PULL ROD LOCKING NUT ASSEMBLY |
|||||
2.8 |
FT800.56.027 |
上拉杆销及锁销总成 |
UPPER PULL ROD REAR ADJUSTING SCREW |
1 |
2011-11_ |
EXTRUSION ASSEMBLY |
|||||
UPPER PULL ROD PIN AND LOCK PIN |
|||||
ASSEMBLY |
