LOVOL TD824-1F461F38K Tractor Parts Catalogue 15

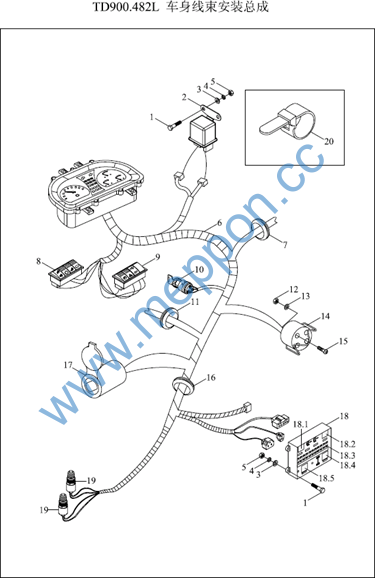

TD900.482L 48.2-车身线束安装总成 48.2-BODY HARNESS INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5783-M6X12-A2L |
六角头螺栓 |
BOLT |
6 |
2011-11_ |
10 |
FT300.48.064 |
点火锁 |
IGNITION LOCK |
1 |
2011-11_ |
11 |
FT800A.48L.101 |
过线胶圈(一) |
RUBBER RING (1) |
1 |
2011-11_ |
12 |
GBT6170-M4-A2L |
1型六角螺母 |
NUT |
2 |
2011-11_ |
12 |
GBT6170-M4-A2L |
1型六角螺母 |
NUT |
2 |
2011-11_ |
13 |
GBT97.1-4-A0P |
垫圈 |
WASHER |
2 |
2011-11_ |
14 |
FT800.48B.068 |
工作灯插座 |
WORKING LIGHT SOCKET |
1 |
2011-11_ |
15 |
GBT68-M4X35-A1L |
开槽沉头螺钉 |
SCREW |
2 |
2011-11_ |
16 |
FT800A.48L.106 |
过线胶圈(五) |
RUBBER RING (5) |
1 |
2011-11_ |
17 |
FT800.48B.069 |
充电器插座 |
CHARGER SOCKET |
1 |
2011-11_ |
18 |
DE2383.51.6-06 |
保险片 |
FUSE |
3 |
2011-11_ |
18 |
DE2383.51.6-05 |
保险片 |
FUSE |
9 |
2011-11_ |
18 |
TD800.482D.3 |
电器盒总成 |
ELECTRIC BOX ASSEMBLY |
1 |
2011-11_ |
18 |
DE2383.51.6-04 |
保险片 |
FUSE |
2 |
2011-11_ |
18.1 |
TD800.482D.3.2 |
灯光继电器 |
LIGHT RELAY |
1 |
2011-11_ |
18.2 |
TD800.482D.3.3 |
预热继电器 |
PREHEATING RELAY |
1 |
2011-11_ |
18.3 |
GE20H4.34.13-01 |
保险片(5A) |
FUSE (5A) |
1 |
2011-11_ |
18.4 |
TD800.482D.3.4 |
闪光继电器 |
FLASH RELAY |
1 |
2011-11_ |
18.5 |
TD800.482D.3.1 |
主电源继电器 |
MAIN POWER RELAY |
1 |
2011-11_ |
19 |
FT300.48.033 |
制动灯开关 |
BRAKE LIGHT SWITCH |
2 |
2011-11_ |
2 |
FT300.48.055 |
启动继电器 |
STARTING RELAY |
1 |
2011-11_ |
20 |
3724D01-201 |
可松式扎带 |
RELEASABLE TIE |
6 |
2011-11_ |
3 |
GBT97.1-6-A0P |
平垫圈 |
WASHER |
6 |
2011-11_ |
4 |
GBT93-6-A0P |
弹簧垫圈 |
SPRING WASHER |
6 |
2011-11_ |
5 |
GBT6170-M6-A2L |
螺母 |
NUT |
6 |
2011-11_ |
TD900.482L 48.2-车身线束安装总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
6 7 7 8 9 |
TD800.482E.1 TF1004.482-01 TF1004.482-01 TD800.482F.4 FT65.48.652 |
车身线束总成过线胶圈 过线胶圈 左翘板开关 四联翘板开关(二) |
BODY HARNESS ASSEMBLY RUBBER RING RUBBER RING LEFT PADDLE SWITCH FOUR-FUNCTION SWITCH(TWO) |
1 2 2 1 1 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_ |

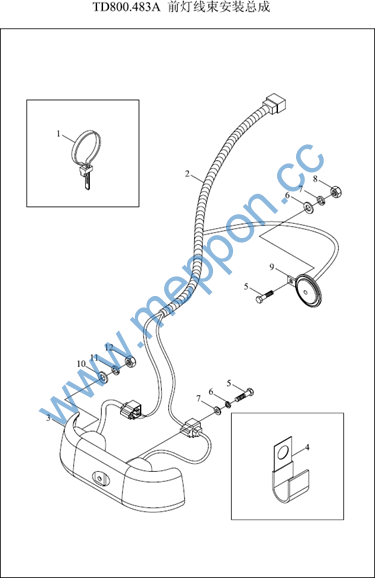

TD800.483A 48.3-前灯线束安装总成 48.3-FRONT LAMP HARNESS INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
Q67405200 |
塑料紧箍带 |
PLASTIC FASTEN STRIP |
1 |
2011-11_ |
10 |
GBT97.1-6-A0P |
平垫圈 |
WASHER |
2 |
2011-11_ |
11 |
GBT93-6-A0P |
弹簧垫圈 |
SPRING WASHER |
2 |
2011-11_ |
12 |
GBT6170-M6-A2L |
螺母 |
NUT |
2 |
2011-11_ |
2 |
FT800A.48L.021 |
前灯线束总成 |
FRONT LAMP HARNESS ASSEMBLY |
1 |
|
2 |
TD800.483A.1 |
前灯线束总成 |
FRONT LAMP HARNESS ASSEMBLY |
1 |
2011-11_ |
3 |
FT600B.48B.031 |
前灯组合总成 |
FRONT LAMP COMBINATION ASSEMBLY |
1 |
2011-11_ |
4 |
FT65.48.095 |
线束紧固夹(一) |
HARNESS TIGHTEN CLIP (1) |
2 |
2011-11_ |
5 |
GBT5783-M8X16-A2L |
螺栓 |
BOLT |
3 |
2011-11_ |
6 |
GBT97.1-8-A0P |
平垫圈 |
WASHER |
3 |
2011-11_ |
7 |
GBT93-8-A0P |
垫圈 |
WASHER |
3 |
2011-11_ |
8 |
GBT6170-M8-A2L |
螺母 |
NUT |
1 |
2011-11_ |
9 |
FT65.48.340 |
电喇叭 |
ELECTRIC HORN |
1 |
2011-11_ |

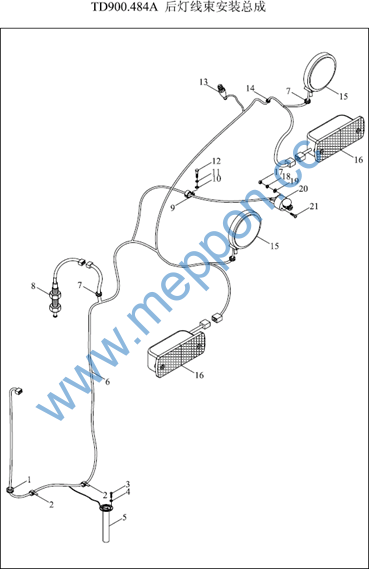

TD900.484A 48.4-后灯线束安装总成 48.4-REAR LAMP HARNESS INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TF1004.482-01 |
过线胶圈 |
RUBBER RING |
1 |
2011-11_ |
1 |
TF1004.482-01 |
过线胶圈 |
RUBBER RING |
1 |
2011-11_ |
10 |
GBT97.1-12-A0P |
平垫圈 |
WASHER |
1 |
2011-11_ |
11 |
GBT93-12-A0P |
弹簧垫圈 |
SPRING WASHER |
1 |
2011-11_ |
12 |
GBT5783-M12X25-A3L |
六角头螺栓 |
BOLT |
1 |
2011-11_ |
13 |
FT65.48.087 |
气压报警器 |
AIR PRESSURE ALARM |
1 |
2011-11_ |
14 |
FT65.48.092 |
穿线胶圈(3) |
THROUGH HARNESS WASHER 3 |
2 |
2011-11_ |
15 |
FT800A.48L.053 |
后照灯总成 |
REAR LAMP ASSEMBLY |
2 |
2011-11_ |
16 |
FT800A.48L.052 |
后尾灯总成 |
TAIL LAMP ASSEMBLY |
2 |
2004-01_ |
16 |
FT65.48.052a |
后尾灯总成 |
TAIL LAMP ASSEMBLY |
2 |
2012-02_ |
17 |
GBT6170-M5-A2L |
1型六角螺母 |
NUT |
3 |
2011-11_ |
18 |
GBT93-5-A0P |
标准型弹簧垫圈 |
WASHER |
3 |
2011-11_ |
19 |
GBT97.1-5-A0P |
垫圈 |
WASHER |
3 |
2011-11_ |
2 |
3724D01-201 |
可松式扎带 |
RELEASABLE TIE |
6 |
2011-11_ |
20 |
TD900.484.2 |
后挂车插座 |
REAR TRAILER SOCKET |
1 |
2012-02_ |
20 |
FT65.48.080 |
后挂车插座 |
REAR TRAILER SOCKET |
1 |
2004-01_ |
21 |
GBT819.1-M5X35-A2L |
十字槽沉头螺钉 |
CUNERSUNK FLAT HEAD SCREW WITH CROSS |
3 |
2011-11_ |
3 |
GBT818-M4X10-A2L |
十字槽盘头螺钉 |
RECESS |
5 |
2011-11_ |
4 |
GBT93-4-A0P |
标准型弹簧垫圈 |
SCREW |
5 |
2011-11_ |
5 |
TD800.484.2 |
油量传感器 |
WASHER |
1 |
2011-11_ |
OIL QUANTITY SENSOR |
|||||
6 |
TD800.484.1b |
后灯线束总成 |
1 |
2012-02_ |
|
6 |
TD800.484.1a |
后灯线束总成 |
REAR LAMP HARNESS ASSEMBLY |
1 |
2004-01_ |
7 |
FT65.48.094 |
穿线胶圈(二) |
REAR LAMP HARNESS ASSEMBLY |
3 |
2011-11_ |
8 |
FT800A.48L.088 |
驻车制动开关 |
RUBBER RING (2) |
1 |
2011-11_ |
9 |
FT800A.48L.106 |
过线胶圈(五) |
PARKING BRAKE SWITCH |
1 |
2011-11_ |

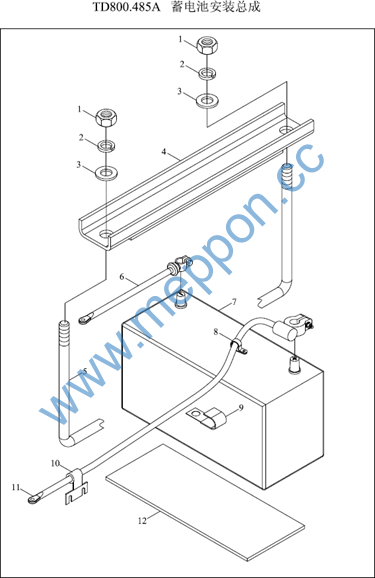

TD800.485A 48.5-蓄电池安装总成 48.5-BATTERY INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT6170-M10-A3L |
螺母 |
NUT |
2 |
2011-11_ |
10 |
FT65.48.112 |
电源线固定板 |
POWER WIRE FIXING PLATE |
1 |
2011-11_ |
11 |
FT65.48.090 |
电源线 |
POWER WIRE |
1 |
|
11 |
FT65.48.090a |
蓄电池电源线 |
BATTERY POWER WIRE |
1 |
2006-04_ |
11 |
FT65.48.090 |
电源线 |
POWER WIRE |
1 |
|
12 |
FT450.48.102 |
蓄电池减震垫 |
BATTERY SHOCK ABSORPTION MAT |
1 |
2009-11_ |
12 |
TB450.485.1 |
蓄电池减震垫 |
BATTERY SHOCK ABSORPTION MAT |
1 |
2010-08_ |
12 |
TG1204.485-03 |
橡胶垫(一) |
RUBBER GASKET (1) |
1 |
2011-11_ |
2 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
2 |
2011-11_ |
3 |
GBT97.1-10-A0P |
平垫圈 |
WASHER |
2 |
2011-11_ |
4 |
TG1204.485-02 |
电瓶压板 |
BATTERY PRESS PLATE |
1 |
2011-11_ |
5 |
TG1204.485-01 |
电瓶U型拉杆 |
U-TYPE PULL ROD OF BATTERY |
1 |
2011-11_ |
6 |
FT65.48.091 |
车身搭铁线 |
BODY GROUNDING WIRE |
1 |
2011-11_ |
7 |
TG1204.485.1 |
蓄电池总成 |
BATTERY ASSEMBLY |
1 |
2011-11_ |
8 |
TD800.485A-03 |
固定夹 |
LOCKING CLAMP |
1 |
2011-11_ |
9 |
TD800.485A-04 |
线束紧固夹 |
HARNESS TIGHTEN CLIP |
1 |
2011-11_ |

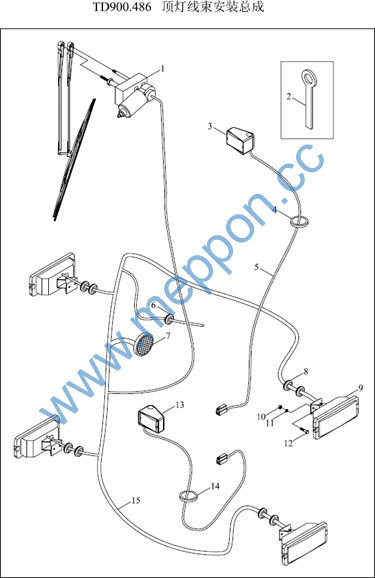

TD900.486 48.6-顶灯线束安装总成 48.6-TOP LIGHT HARNESS INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT65.48.075 |
刮水器总成 |
SCRAPER ASSEMBLY |
1 |
2011-11_ |
10 |
GBT6170-M6-A2L |
螺母 |
NUT |
12 |
2011-11_ |
11 |
GBT93-6-A0P |
弹簧垫圈 |
SPRING WASHER |
12 |
2011-11_ |
12 |
GBT5783-M6X12-A2L |
六角头螺栓 |
BOLT |
8 |
2011-11_ |
13 |
FT65.48.084 |
左扶手灯总成 |
LEFT RAIL LAMP ASSEMBLY |
1 |
2011-11_ |
14 |
FT65.48.103 |
右胶套 |
RIGHT RUBBER SLEEVE |
1 |
2011-11_ |
15 |
TD900.486A.1 |
顶灯线束总成 |
TOP LIGHT HARNESS ASSEMBLY |
1 |
2011-11_ |
15 |
FT800A.48C.023 |
顶灯线束总成 |
TOP LIGHT HARNESS ASSEMBLY |
1 |
2004-01_ |
2 |
TA600.486-01 |
线束紧固夹 |
HARNESS TIGHTEN CLIP |
2 |
2011-11_ |
3 |
FT65.48.085 |
右扶手灯总成 |
RIGHT RAIL LIGHT ASSEMBLY |
1 |
2011-11_ |
4 |
FT65.48.104 |
左胶套 |
LEFT RUBBER SLEEVE |
1 |
2011-11_ |
5 |
FT65.48.027 |
扶手灯线 |
RIGHT ARMREST LIGHT WIRE |
2 |
2011-11_ |
6 |
FT65.48.093 |
穿线胶圈(一) |
RUBBER RING (ONE) |
1 |
2011-11_ |
7 |
FT65.48.056 |
内顶灯 |
INNER TOP LIGHT |
1 |
2011-11_ |
8 |
FT65.48.101 |
穿线胶圈(四) |
THROUGH HARNESS WASHER (4) |
8 |
2011-11_ |
9 |
FT650.48.082 |
顶照灯总成 |
TOP LIGHT ASSEMBLY |
4 |
2011-11_ |

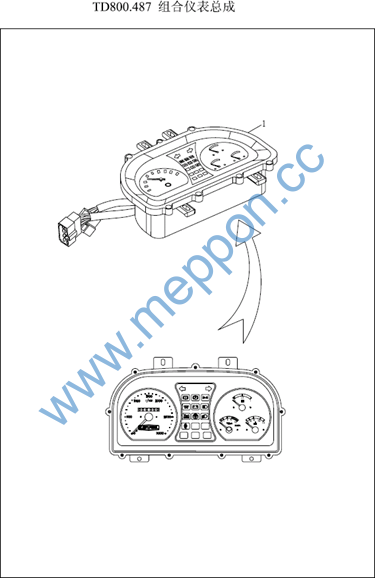

TD800.487 48.7-组合仪表总成 48.7-COMBINED INSTRUMENT ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 1 1 |
FT65.48.610c FT700.48G.061b FT700.48G.061a |
组合仪表总成组合仪表总成组合仪表总成 |
COMBINED INSTRUMENT ASSEMBLY COMBINED INSTRUMENT ASSEMBLY COMBINED INSTRUMENT ASSEMBLY |
1 1 1 |
2010-01_ 2009-05_ |
