LOVOL TD824-1F461F36K Tractor Parts Catalogue 16
TD800.451G-1 45.1-驾驶室总成-1(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
3 4 5 6 7
8 |
GBT93-6-A0P GBT97.1-6-A0P FT65.45.097 FT65.45.310 TG1254.452-18
TD800.451F-03 |
弹簧垫圈平垫圈 后顶灯支架总成右中柱内饰 大装饰扣
车门缓冲胶条 |
SPRING WASHER WASHER REAR UPPER LAMP BRACKET ASSEMBLY BIG ADORNING BUTTON DOOR CUSHION RUBBER STRIP |
12 12 2 1 8
2 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_
2011-11_ |

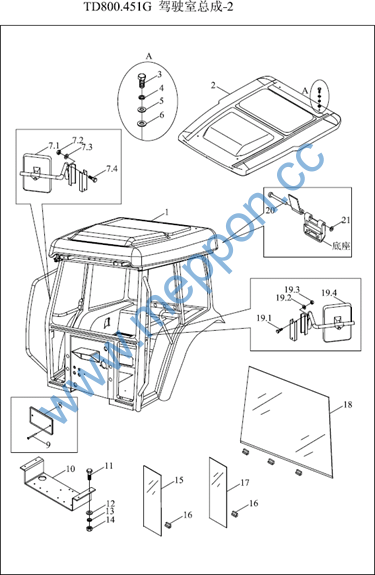

TD800.451G-2 45.1-驾驶室总成-2 DRIVER’S CAB ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 |
FT65.45.611 |
前挡风玻璃 |
FRONT WINDSHIELD |
1 |
2011-11_ |
1 |
TD800.451G.1 |
驾驶室焊合总成 |
DRIVER’S CAB WELDMENT ASSEMBLY |
1 |
2011-11_ |
10 |
FT800A.45.160 |
支撑板 |
SUPPORTING BOARD |
1 |
2011-11_ |
11 |
GBT5783-M6X20-A2L |
螺栓 |
BOLT |
4 |
2011-11_ |
12 |
GBT97.1-6-A0P |
平垫圈 |
WASHER |
12 |
2011-11_ |
13 |
GBT93-6-A0P |
弹簧垫圈 |
SPRING WASHER |
12 |
2011-11_ |
14 |
GBT6170-M6-A2L |
螺母 |
NUT |
4 |
2011-11_ |
15 |
FT800A.45.613 |
右前下窗玻璃 |
RIGHT FRONT LOWER WINDOW GLASS |
1 |
2011-11_ |
16 |
FT65.45.604 |
玻璃垫块 |
GLASS MAT BLOCK |
10 |
2011-11_ |
16 |
FT65.45.604 |
玻璃垫块 |
GLASS MAT BLOCK |
10 |
2011-11_ |
17 |
FT800A.45.612 |
左前下窗玻璃 |
LEFT FRONT LOWER WINDOW GLASS |
1 |
2011-11_ |
18 |
FT704.45D.611 |
前挡风玻璃 |
FRONT WINDSHIELD |
1 |
2011-11_ |
19 |
TD800.451F.5 |
右后视镜装配 |
RIGHT REAR MIRROR INSTALLATION |
1 |
2011-11_ |
19.1 |
GBT5782-M6X65-A1L |
六角头螺栓 |
BOLT |
2 |
2011-11_ |
19.2 |
GBT97.1-6-A0P |
平垫圈 |
WASHER |
2 |
2011-11_ |
19.3 |
GBT6170-M6-A2L |
螺母 |
NUT |
2 |
2011-11_ |
19.4 |
TD800.451F.5-01 |
右后视镜总成 |
RIGHT REAR-VIEW MIRROR |
1 |
2011-11_ |
2 |
FT800A.45.090 |
顶盖总成 |
TOP COVER ASSEMBLY |
1 |
2011-11_ |
20 |
FT65.45.834 |
后窗铰链销 |
REAR WINDOW HINGE PIN |
2 |
2011-11_ |
21 |
GBT896-6 |
开口挡圈 |
SNAP RING |
6 |
2011-11_ |
4 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
10 |
2011-11_ |
5 |
GBT97.1-10-A0P |
平垫圈 |
WASHER |
10 |
2011-11_ |
6 |
FT65.45.839 |
后窗锁紧螺栓垫圈 |
REAR WINDOW LOCKING BOLT WASHER |
4 |
2011-11_ |
7 |
TD800.451F.6 |
左后视镜装配 |
LEFT REAR MIRROR INSTALLATION |
1 |
2011-11_ |
7.1 |
TD800.451F.6-01 |
左后视镜总成 |
LEFT REAR-VIEW MIRROR |
1 |
2011-11_ |
TD800.451G-2 45.1-驾驶室总成-2(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
7.1 7.2 7.3 7.4 8
9 |
TD800.451F.6-01 GBT6170-M6-A2L GBT97.1-6-A0P GBT5782-M6X65-A1L TD800.451F-02
GBT12618-3X15 |
左后视镜总成螺母 平垫圈 六角头螺栓 驾驶室标志牌
开口型扁圆头抽芯铆钉 |
LEFT REAR-VIEW MIRROR NUT WASHER BOLT DRIVER’S CAB SIGN PLATE RIVET |
1 2 2 2 1
2 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_
2011-11_ |

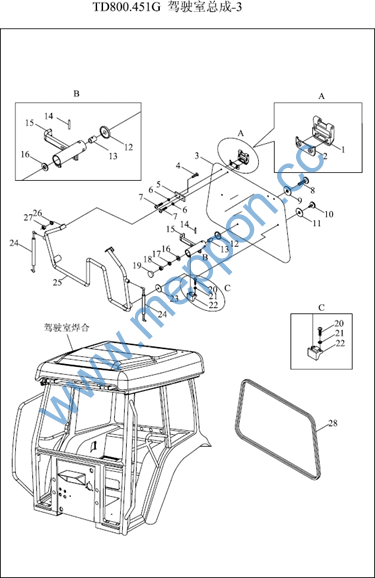

TD800.451G-3 45.1-驾驶室总成-3 DRIVER’S CAB ASSEMBLY-3
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 |
TD800.451F.2 |
后窗总成 |
REAR WINDOW ASSEMBLY |
1 |
2011-11_ |
1 |
FT65.45.832 |
底座 |
BASE SEAT |
2 |
2011-11_ |
10 |
FT65.45.825 |
塑铸螺栓 |
CAST BOLT |
2 |
2011-11_ |
11 |
FT65.45.836 |
塑铸螺栓垫圈 |
CAST BOLT WASHER |
2 |
2011-11_ |
12 |
FT65.45.838 |
密封垫 |
SEAL GASKET |
1 |
2011-11_ |
13 |
FT65.45.830 |
套筒 |
SLEEVE |
1 |
2011-11_ |
14 |
FT65.45.828 |
后窗锁紧销 |
REAR WINDOW LOCKING PIN |
1 |
2011-11_ |
15 |
FT65.45.831 |
锁紧本体 |
LOCK BODY |
1 |
2011-11_ |
16 |
FT65.45.827 |
垫圈 |
WASHER |
1 |
2011-11_ |
17 |
GBT93-12-A0P |
弹簧垫圈 |
SPRING WASHER |
1 |
2011-11_ |
18 |
GBT6170-M12-A3L |
螺母 |
NUT |
1 |
2011-11_ |
19 |
FT65.45.826 |
后盖 |
COVER REAR |
1 |
2011-11_ |
2 |
FT65.45.833 |
底座垫片 |
BASE SEAT WASHER |
2 |
2011-11_ |
20 |
GBT5783-M5X20-A2L |
六角头螺栓 |
BOLT |
2 |
2011-11_ |
21 |
GBT93-5-A0P |
标准型弹簧垫圈 |
WASHER |
2 |
2011-11_ |
22 |
FT65.45.837 |
夹紧块 |
CLAMP BLOCK |
1 |
2011-11_ |
23 |
FT65.45.840 |
固定块密封垫 |
FIXED BLOCK WASHER |
2 |
2011-11_ |
24 |
FT65.45.818 |
后窗气弹簧 |
REAR WINDOW PNEUMATIC SPRING |
2 |
2011-11_ |
25 |
FT65.45.082A |
后窗拉手总成 |
REAR WINDOW HANDLE ASSEMBLY |
1 |
2011-11_ |
26 |
GBT93-8-A0P |
垫圈 |
WASHER |
2 |
2011-11_ |
27 |
GBT6170-M8-A2L |
螺母 |
NUT |
2 |
2011-11_ |
28 |
FT65.45.812 |
后窗密封条 |
REAR WINDOW SEAL STRIP |
1 |
2011-11_ |
3 |
FT65.45.811 |
后窗玻璃 |
BACK WINDOW GLASS |
1 |
2011-11_ |
5 |
FT65.45.824 |
压盖 |
PRESSURE COVER |
2 |
2011-11_ |
6 |
GBT93-6-A0P |
弹簧垫圈 |
SPRING WASHER |
4 |
2011-11_ |
TD800.451G-3 45.1-驾驶室总成-3(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
7 8 9 |
GBT818-M6X16-A2L FT65.45.829 FT65.45.839 |
十字槽盘头螺钉螺栓杆 后窗锁紧螺栓垫圈 |
SCREW BOLT ROD REAR WINDOW LOCKING BOLT WASHER |
4 1 1 |
2011-11_ 2011-11_ 2011-11_ |

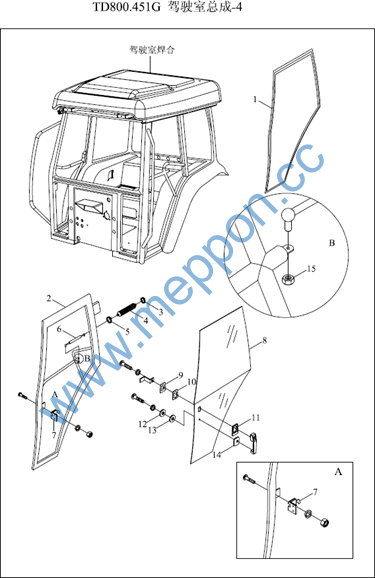

TD800.451G-4 45.1-驾驶室总成-4 DRIVER’S CAB ASSEMBLY-4
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 |
TD800.451F.3 |
左车门总成 |
LEFT DOOR ASSEMBLY |
1 |
2011-11_ |
0 |
TD800.451F.4 |
右车门总成 |
RIGHT DOOR ASSEMBLY |
1 |
2011-11_ |
1 |
FT800A.45.502 |
右车门门框密封条 |
RIGHT DOOR FRAME SEAL STRIP |
1 |
2011-11_ |
1 |
FT800A.45.402 |
左车门门框密封条 |
LEFT DOORFRAME SEAL STRIP |
1 |
2011-11_ |
10 |
FT65.45.407 |
车门垫片(1) |
DOOR WASHER (1) |
2 |
2011-11_ |
11 |
FT65.45.403 |
车门玻璃垫片(1) |
DOOR GLASS WASHER (1) |
2 |
2011-11_ |
12 |
FT65.45.408 |
车门垫片(2) |
DOOR WASHER (2) |
2 |
2011-11_ |
13 |
FT65.45.406 |
车门玻璃垫片(2) |
DOOR GLASS WASHER (2) |
2 |
2011-11_ |
14 |
FT65.45.405 |
玻璃垫块(2) |
GLASS MAT BLOCK (2) |
2 |
2011-11_ |
15 |
GBT6170-M8-A2L |
螺母 |
NUT |
2 |
2011-11_ |
2 |
TF1004.451.3.1 |
右车门框焊合 |
RIGHT DOOR WELDMENT |
1 |
2011-11_ |
2 |
TF1004.451.2.1 |
左车门框焊合 |
LEFT DOOR WELDMENT |
1 |
2011-11_ |
4 |
FT65.45.421 |
气弹簧外罩 |
PNEUMATIC SPRING HOUSING |
2 |
2011-11_ |
6 |
TD800.451F.3-01 |
车门气弹簧 |
AIR SPRING |
2 |
2011-11_ |
7 |
FT65.45.056 |
右门锁总成 |
RIGHT DOOR LOCK ASSEMBLY |
1 |
2011-11_ |
7 |
FT65.45.055 |
左车门锁总成 |
LEFT DOOR LOCK ASSEMBLY |
1 |
2011-11_ |
8 |
FT800A.45.401 |
左车门玻璃 |
LEFT DOOR GLASS |
1 |
2011-11_ |
8 |
FT800A.45.501 |
右车门玻璃 |
RIGHT DOOR GLASS |
1 |
2011-11_ |
9 |
FT65.45.404 |
玻璃垫块(1) |
GLASS MAT BLOCK (1) |
2 |
2011-11_ |

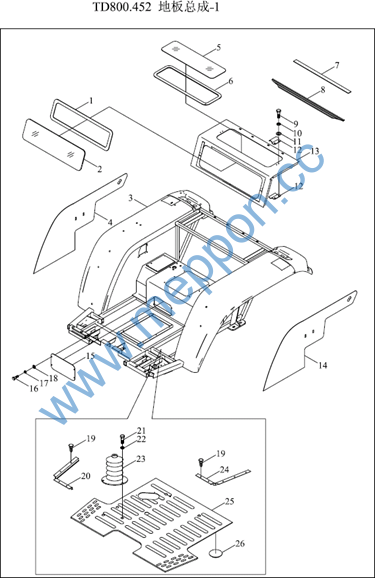

TD800.452-1 45.2.1-地板总成-1 FLOOR ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TD800.452-01 |
后下窗玻璃 |
REAR LOWER WINDOW GLASS |
1 |
2011-11_ |
10 |
GBT96-5-A0P |
大垫圈 |
WASHER |
8 |
2011-11_ |
11 |
GBT97.1-5-A0P |
垫圈 |
WASHER |
8 |
2011-11_ |
12 |
TD800.452-07 |
玻璃夹 |
GLASS CLAMP |
8 |
2011-11_ |
13 |
TD800.452-03a |
后围板内饰 |
REAR PLATE UPHOLSTERY |
1 |
2011-11_ |
14 |
FT800A.45.307 |
左挡泥板内饰 |
LEFT MUD GUARD UPHOLSTERY |
1 |
2011-11_ |
15 |
TD800.452-14 |
前堵板 |
FRONT BLOCK PLATE |
1 |
2011-02_ |
15 |
FT65.45C.351 |
前堵板 |
FRONT BLOCK PLATE |
1 |
2004-01_ |
16 |
GBT5783-M6x16-A2L |
螺栓 |
BOLT |
6 |
2011-11_ |
17 |
GBT93-6-A0P |
弹簧垫圈 |
SPRING WASHER |
6 |
2011-11_ |
18 |
GBT97.1-6-A0P |
平垫圈 |
WASHER |
6 |
2011-11_ |
19 |
TG1254.452-18 |
大装饰扣 |
BIG ADORNING BUTTON |
13 |
2011-11_ |
2 |
TD800.452-02 |
后下窗玻璃密封条 |
REAR LOWER WINDOW GLASS SEAL STRIP |
1 |
2011-11_ |
20 |
FT800A.45.222 |
右地板垫压条 |
RIGHT FLOOR MAT PRESSURE STRIP |
1 |
2011-11_ |
21 |
GBT5783-M5X12-A2L |
六角头螺栓 |
BOLT |
3 |
2011-11_ |
22 |
GBT96-5-A0P |
大垫圈 |
WASHER |
3 |
2011-11_ |
23 |
FT65.45.393 |
油门踏板密封套 |
THROTTLE PEDAL SEAL SLEEVE |
1 |
2011-11_ |
24 |
FT800A.45.444 |
左地板垫压条 |
LEFT FLOOR MAT PRESSURE PIECE |
1 |
2011-11_ |
25 |
FT800A.45.301 |
前地板垫 |
FRONT FLOOR MAT |
1 |
2011-11_ |
26 |
TD800.452-04 |
堵盖 |
PLUG COVER |
1 |
2011-11_ |
3 |
TD800.452Q.1 |
地板焊合总成 |
FLOOR WELDMENT ASSEMBLY |
1 |
2011-11_ |
4 |
FT800A.45.308 |
右挡泥板内饰 |
RIGHT MUD GUARD UPHOLSTERY |
1 |
2011-11_ |
5 |
TD800.452-06 |
后地板上玻璃 |
REAR FLOOR UPPER GLASS |
1 |
2011-11_ |
6 |
TD800.452-08 |
密封条 |
SEAL STRIP |
1 |
2011-11_ |
7 |
FT65.45.801 |
后下窗胶垫 |
REAR LOWER WINDOW RUBBER MAT |
1 |
2011-11_ |
