LOVOL TD824-1F461F20K Tractor Parts Catalogue 29

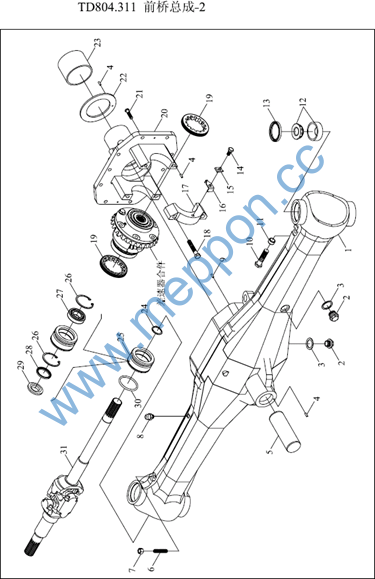

TD804.311-2 前桥总成-2 31FRONT AXLE ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
5144521/11 |
FRONT AXLE HOUSING |
1 |
2011-11_ |
10 |
5126628-FT/1.40.211 |
2 |
2011-11_ |
|
11 |
5126628-FT/12 |
SPACER BUSH |
999 |
2011-11_ |
12 |
5119699/1.40.240 |
MAIN PIN SPHERICAL HINGE SET |
4 |
2011-11_ |
13 |
5121471/1.40.232 |
SEAL RING |
4 |
2011-11_ |
14 |
GBT5786-M10X1.25X20 |
BOLT |
2 |
2011-11_ |
15 |
562659/1.41.032 |
ADJUSTING NUT LOCK |
2 |
2011-11_ |
16 |
4996751/1.41.015 |
ADJUSTING NUT THRUST PIECE |
2 |
2011-11_ |
17 |
4996748/1.41.005 |
TAPER TRANSSMISSION SEAT COVER |
2 |
2011-11_ |
18 |
14275334/10357/04 |
LOCK BOLT |
4 |
2011-11_ |
19 |
4996750/1.41.008 |
ADJUSTING NUT |
2 |
2011-11_ |
2 |
10305114/14530 |
SCREW PLUG |
2 |
2011-11_ |
20 |
5144525/15 |
TAPER TRANSMISSION SEAT |
1 |
2011-11_ |
21 |
14274634/10357/04 |
10 |
2011-11_ |
|
22 |
5136119/15 |
REAR WEARING WASHER |
1 |
2011-11_ |
23 |
5136120/15 |
TAPER TRANSMISSION SEAT SHAFT SLEEVE |
1 |
2011-11_ |
24 |
11068376/12245 |
RETAINER RING |
2 |
2011-11_ |
25 |
4996755/1.40.038 |
HALF SHAFT BEARING SEAT |
2 |
2011-11_ |
26 |
11061076/12246 |
RETAINER RING |
4 |
2011-11_ |
27 |
GBT307-6007 |
BEARING |
2 |
2011-11_ |
28 |
5136002/1.41.538 |
OIL SEAL |
2 |
2011-11_ |
29 |
4996762/1.41.537 |
HALF SHAFT OIL SEAL RETAINER RING |
2 |
2011-11_ |
3 |
JBT982-22 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
30 |
4966231/1.40.023 |
O RING |
2 |
2011-11_ |
31 |
5142040/20 |
RIGHT UNIVERSAL TRANSMISSION SHAFT |
1 |
2011-11_ |
TD804.311-2 前桥总成-2(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
4 5 6 7 8
9 |
4966244/1.41.016 5140017/11 5100194/1.40.045 14048814/10128 13413290/24628
4988170/1.40.021 |
THIMBLE FRONT AXLE SWING PIN LIMIT SCREW NUT VENT PLUG ASSEMBLY THIMBLE |
6 1 2 2 1
2 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_
2011-11_ |

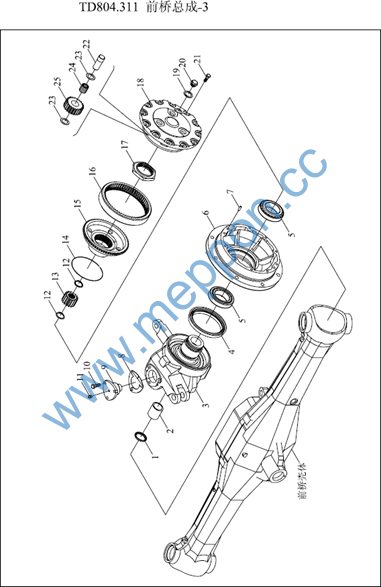

TD804.311-3 前桥总成-3 31FRONT AXLE ASSEMBLY-3
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
5133799/1.41.539 |
DRIVING FORK SHAFT OIL SEAL |
2 |
2011-11_ |
10 |
14274534/10352/04 |
12 |
2011-11_ |
|
11 |
GBT1152-M10X1 |
OIL CUP |
4 |
2011-11_ |
12 |
5140018/20 |
RETAINER RING FOR SHAFT |
4 |
2011-11_ |
13 |
5137107/20 |
SUN GEAR |
4 |
2011-11_ |
14 |
4997571/1.41.549 |
GEAR RETAINER RING |
2 |
2011-11_ |
15 |
5142047/20 |
GEAR RING SUPPORT SEAT |
2 |
2011-11_ |
16 |
5108749/1.41.543 |
GEAR RING |
2 |
2011-11_ |
17 |
5142020/12 |
LOCKING NUT |
2 |
2011-11_ |
18 |
5137689/20 |
PLANET CARRIER |
2 |
2011-11_ |
19 |
JBT982-22 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
2 |
5104199/1.40.228 |
STEERING BURL BUSH |
2 |
2011-11_ |
20 |
10305114/14530 |
SCREW PLUG |
2 |
2011-11_ |
21 |
14233634/10357/04 |
BOLT |
24 |
2011-11_ |
22 |
4997509/1.41.547 |
PLANET GEAR SHAFT |
6 |
2011-11_ |
22 |
4997509/1.41.547 |
PLANET GEAR SHAFT |
6 |
2011-11_ |
23 |
4997510/1.41.552 |
PLANET GEAR BEARING RETAINER RING |
12 |
2011-11_ |
24 |
5101693/1.41.546 |
NEEDLE |
19 |
2011-11_ |
25 |
5108747/1.41.545 |
PLANETARY GEAR |
6 |
2011-11_ |
3 |
5142230-FT/12 |
LEFT STEERING BURL |
1 |
2011-11_ |
3.1 |
5142232-FT/12 |
RIGHT STEERING BURL |
1 |
2011-11_ |
4 |
8A5137109/12 |
HUB OIL SEAL |
2 |
2011-11_ |
5 |
5136951/12 |
FRONT HUB BEARING |
4 |
2011-11_ |
6 |
8A5142013/13 |
FRONT DRIVING HUB |
2 |
2011-11_ |
7 |
4985063/1.21.067 |
THIMBLE |
4 |
2011-11_ |
TD804.311-3 前桥总成-3(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
8 9 |
5137457/12 5137239/12 |
ADJUSTING WASHER PIN |
999 4 |
2011-11_ 2011-11_ |
TD804.311-4 前桥总成-4 31FRONT AXLE ASSEMBLY-4
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
5143242/16 |
LOCKING NUT |
1 |
2011-11_ |
10 |
5142024/16 |
SMALL TAPER GEAR SHAFT |
1 |
2011-11_ |
11 |
5111094/16 |
BIG TAPER GEAR |
1 |
2011-11_ |
12 |
GBT307-32012 |
BEARING |
2 |
2011-11_ |
13 |
4996747/1.41.402 |
DIFFERENTIAL HOUSING |
1 |
2011-11_ |
14 |
14274434/10357/04 |
BOLT |
8 |
2011-11_ |
15 |
4987976/1.32.428 |
PIN |
1 |
2011-11_ |
16 |
4987975/1.32.425 |
PLANET GEAR THRUST WASHER |
2 |
2011-11_ |
17 |
885103870/1.32.415B |
PLANETARY GEAR |
2 |
2011-11_ |
18 |
5148935/1.32.416 |
DIFFERENTIAL PLANETARY GEAR SHAFT |
1 |
2011-11_ |
19 |
5148936/1.32.424 |
HALF SHAFT GEAR THRUST WASHER |
999 |
2011-11_ |
2 |
4997451/1.41.143 |
OIL SEAL RETAINER RING |
1 |
2011-11_ |
20 |
5103868/1.32.413 |
LEFT HALF SHAFT GEAR |
1 |
2011-11_ |
21 |
5110716/1.41.502 |
RIGHT HALF SHAFT GEAR |
1 |
2011-11_ |
3 |
5135294/16-45X75X12 |
OIL SEAL |
1 |
|
4 |
GBT3452.1-31.5X1.8 |
O-SEAL RING |
1 |
2011-11_ |
6 |
5142026/16 |
OIL SEAL RING OF SMALL TAPER PINION SHAFT |
1 |
2011-11_ |
7 |
5133776/16 |
REAR BEARING |
1 |
2011-11_ |
8 |
5143109/16 |
FRONT BEARING |
1 |
2011-11_ |
9 |
5142032/16 |
ADJUSTING WASHER |
1 |
2011-11_ |
TD804.311-5 前桥总成-5 31FRONT AXLE ASSEMBLY-5
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT894.1-25 |
RETAINER RING |
1 |
2011-11_ |
10 |
10184314/14256 |
HOLLOW BOLT |
2 |
2011-11_ |
11 |
5142236/22 |
OIL CYLINDER PIN ASSEMBLY |
1 |
2011-11_ |
12 |
GBT7244-8 |
WASHER |
1 |
2011-11_ |
13 |
GBT5783-M8X16 |
BOLT |
1 |
2011-11_ |
14 |
5111576/1.63.591 |
CYLINDER PIN WASHER |
1 |
2011-11_ |
15 |
GBT5783-M6X16 |
BOLT |
1 |
2011-11_ |
16 |
GBT7244-6 |
1 |
2011-11_ |
|
17 |
4999554/1.63.583 |
OIL PIPE CLIP |
1 |
2011-11_ |
18 |
5138294/1.63.22 |
BRANCH PLATE |
1 |
2011-11_ |
19 |
5145031/22 |
LEFT STEERING OIL PIPE ASSEMBLY |
1 |
2011-11_ |
2 |
5111573/1.63.589 |
CYLINDER PIN WASHER |
2 |
2011-11_ |
20 |
5142238/22 |
RIGHT STEERING OIL PIPE ASSEMBLY |
1 |
2011-11_ |
21 |
12576014/10125 |
LOCKING NUT |
2 |
2011-11_ |
22 |
5117314/1.40.516B |
BALL ARTICULATION JOINT ASSEMBLY |
1 |
2011-11_ |
23 |
10726914/10114 |
LOCKING THIN NUT |
1 |
2011-11_ |
24 |
5142234/14 |
STEERING CROSS PULL ROD UNIT |
1 |
2011-11_ |
3 |
5111572/1.63.584 |
OIL CYLINDER PIN |
1 |
2011-11_ |
4 |
GBT1152-M10X1 |
OIL CUP |
2 |
2011-11_ |
7 |
JK-3X |
Clip |
2 |
2011-11_ |
8 |
5134221/22 |
STEERING OIL CYLINDER |
1 |
2011-11_ |
9 |
JBT982-14 |
COMBINED SEAL GASKET |
4 |
2011-11_ |
9 |
JBT982-14 |
COMBINED SEAL GASKET |
4 |
2011-11_ |
1004-4TRT82-KA01-16 前端驱动输入 FRONT END DRIVE INPUT
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 2 3 |
T3115T051B T3241N001 T32186137 |
BELT WHEEL THRUST BLOCK BOLT |
1 1 3 |
2011-11_ 2011-11_ 2011-11_ |
TD904.311.1 前驱动桥总成 FRONT DRIVING AXLE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
10 2 2 4 8 |
TD804.311-02 GBT119.1-12h8X24-A0P GBT119.1-12h8X24-A0P GBT93-18-A0P GBT119.1-5h8X24-A0P |
O-RING PIN PIN WASHER PIN |
2 4 4 4 1 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_ |
