LOVOL TD824-1F461F20K Tractor Parts Catalogue 28
TD800.801 80.1-制动阀总成 80.1-BRAKE VALVE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT91-3.2X20-A0P |
PIN |
2 |
2011-11_ |
1 |
GBT91-3.2X20-A0P |
PIN |
2 |
2011-11_ |
10 |
GBT5781-M10X25-A3L |
BOLT |
2 |
2011-11_ |
11 |
GBT93-10-A0P |
WASHER |
4 |
2011-11_ |
12 |
TD800.801-01 |
BRAKE VALVE BRACKET |
1 |
2011-11_ |
13 |
GBT5781-M10X40-A3L |
BOLT |
2 |
2011-11_ |
14 |
GBT93-14-A0P |
SPRING WASHER |
4 |
2011-11_ |
14 |
GBT93-14-A0P |
SPRING WASHER |
4 |
2011-11_ |
15 |
FT800.40.172 |
HOLLOW BOLT |
2 |
2011-11_ |
2 |
GBT882-B10X32-A0P |
PIN |
1 |
2011-11_ |
3 |
FT65.43.152 |
LEFT REVOLVING CONNECTING FORK |
1 |
2012-12_ |
3 |
FT65.43.152 |
LEFT REVOLVING CONNECTING FORK |
1 |
2012-12_ |
4 |
GBT97.1-10-A0P |
WASHER |
2 |
2011-11_ |
5 |
GBT6170-M10-A3L |
NUT |
3 |
2011-11_ |
6 |
TD800.801-02 |
PUSH ROD |
1 |
2011-11_ |
7 |
FT65.80.013 |
CONNECTING ROD FORK WELDMENT |
1 |
|
7 |
TD800.801.1 |
CONNECTING FORK WELDMENT |
1 |
2011-11_ |
8 |
GBT882-B10X26-A0P |
PIN |
1 |
2011-11_ |
9 |
FT800.80.014 |
QFJ-10/0.63 TYPE AIR CUT BRAKE VALVE |
1 |
2012-08_ |

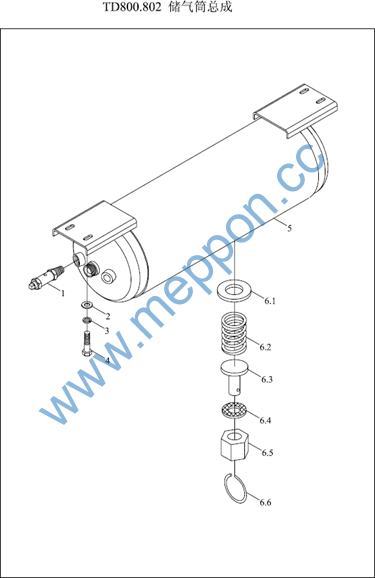

TD800.802 80.2-储气筒总成 80.2-AIR CYLINDER ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT65.80.014 |
SAFETY VALVE ASSEMBLY |
1 |
2011-11_ |
2 |
GBT97.1-10-AOP |
WASHER |
4 |
2011-11_ |
3 |
GBT93-10-A0P |
WASHER |
1 |
2012-08_ |
4 |
GBT5783-M10X25-A3L |
BOLT |
4 |
2011-11_ |
5 |
TD800.802.1 |
AIR HOLDER WELDMENT |
1 |
2011-11_ |
5 |
TD800.802.1 |
AIR HOLDER WELDMENT |
1 |
2011-11_ |
6 |
FT300.80.033 |
DRAIN VALVE ASSEMBLY |
1 |
2011-11_ |
6.1 |
FT300.80.325 |
RETAINER RING |
1 |
2011-11_ |
6.2 |
FT300.80.324 |
SPRING FOR DRAIN VALVE SEAL |
1 |
2011-11_ |
6.3 |
FT300.80.322 |
DRAIN VALVE |
1 |
2011-11_ |
6.4 |
FT300.80.323 |
DRAIN VALVE SEAL RUBBER WASHER |
1 |
2011-11_ |
6.5 |
FT300.80.326 |
DRAIN VALVE SEAT |
1 |
2011-11_ |
6.6 |
FT300.80.320 |
DRAIN VALVE PULL RING |
1 |
2011-11_ |
TD800.803 80.3-输气管路总成 80.3-AIR CONVEYING PIPELINE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT700.80G.101 |
PIPE JOINT |
1 |
2011-11_ |
10 |
TD800.803-02 |
PIPE CLAMP |
1 |
2011-11_ |
11 |
TD800.803.2 |
AIR INLET PIPE WELDMENT |
1 |
2011-11_ |
11 |
TD800.803.6 |
AIR INLET PIPE WELDMENT |
1 |
2012-10_ |
12 |
GBT93-12-A0P |
SPRING WASHER |
3 |
2011-11_ |
13 |
GBT6170-M12-A3L |
NUT |
3 |
2011-11_ |
14 |
TD800.803.5 |
HOSE COMBINATION (2) |
1 |
2011-11_ |
15 |
GBT6171-M18X1.5-A3L |
NUT |
1 |
2011-11_ |
16 |
FT800.80L.212 |
OUTPUT JOINT BODY |
1 |
2011-11_ |
17 |
FT65.80.213 |
OUTPUT JOINT BODY SEAL GASKET |
1 |
2011-11_ |
18 |
FT65.80.018 |
QUICK JOINT |
1 |
2011-11_ |
19 |
TD800.803.4 |
HOSE COMBINATION (1) |
1 |
2011-11_ |
2 |
FT250.80.142 |
PIPE CLAMP I |
2 |
2011-11_ |
20 |
FT750.40.108 |
DOUBLE-HOLE PIPE CLIP |
6 |
2011-11_ |
21 |
GBT5783-M12X55-A3L |
BOLT |
3 |
|
3 |
TD800.803.3 |
AIR INLET PIPE WELDMENT OF AIR HOLDER |
1 |
2011-11_ |
4 |
TD800.803.1 |
AIR OUTLET PIPE WELDMENT |
1 |
2011-11_ |
4 |
TD800.803.1 |
AIR OUTLET PIPE WELDMENT |
1 |
2011-11_ |
5 |
GBT5783-M4X10-A2L |
BOLT |
2 |
2011-11_ |
6 |
GBT93-4-A0P |
WASHER |
2 |
2011-11_ |
7 |
GBT6170-M4-A2L |
NUT |
2 |
2011-11_ |
7 |
GBT6170-M4-A2L |
NUT |
2 |
2011-11_ |
8 |
FT800A.80.201 |
LOCKING CLAMP |
1 |
2011-11_ |
9 |
TD800.803-01 |
SUPPOT BRACKET |
1 |
2011-11_ |

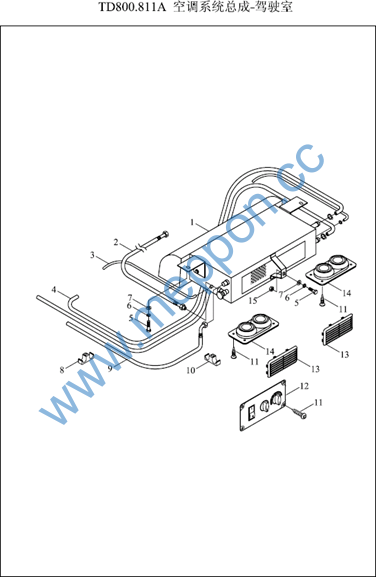

TD800.811A 81.1-空调系统总成-驾驶室 81.1-AIR CONDITION SYSTEM ASSEMBLY-DRIVER’S CAB
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT800.45.085 |
EVAPORATOR ASSEMBLY |
1 |
2004-01_ |
1 |
FT800.45.085a |
EVAPORATOR ASSEMBLY |
1 |
2011-02_ |
10 |
TD800.811-16 |
DOUBLE-HOLE PIPE CLIP |
4 |
2011-11_ |
11 |
GBT845-ST3.5X16 |
SCREW |
12 |
2011-11_ |
11 |
GBT845-ST3.5X16 |
SCREW |
12 |
2011-11_ |
12 |
FT800.45.084 |
CONTROL PANEL |
1 |
2011-11_ |
12 |
FT800.45.084 |
CONTROL PANEL |
1 |
2011-11_ |
13 |
FT800.45.086 |
WIND RETURN MOUTH |
2 |
2011-11_ |
14 |
FT800.45.087 |
WIND OUTPUT GATE |
2 |
2011-11_ |
15 |
GBT6170-M8-A2L |
NUT |
1 |
2011-11_ |
2 |
TD800.811A-01 |
COMPRESSOR AIR INLET PIPE 1 |
1 |
2004-01_ |
2 |
TD800.811A-01a |
COMPRESSOR AIR INLET PIPE 1 |
1 |
2011-02_ |
3 |
TD800.811-07 |
DRAIN PIPE |
2 |
2011-11_ |
4 |
FT800.45.997 |
AIR CONDITION WATER INLET PIPE |
1 |
2013-01_ |
4 |
FT800.45.995 |
AIR CONDITION WATER OUTPUT PIPE |
1 |
|
5 |
GBT5783-M8X20-A2L |
BOLT |
3 |
2011-11_ |
6 |
GBT93-8-AOP |
SPRING WASHER |
3 |
2011-11_ |
7 |
GBT97.1-8-A0P |
WASHER |
3 |
|
8 |
TD800.811-10 |
PIPE CLAMP 3 |
2 |
2011-11_ |
9 |
TD800.811A-02 |
DRYING BOTTLE-EVAPORATOR HIGH PRESSURE HOSE (1) |
1 |
|
9 |
TD800.811A-02 |
DRYING BOTTLE-EVAPORATOR HIGH PRESSURE HOSE (1) |
1 |
|
9 |
TD800.811A-02a |
DRYING BOTTLE-EVAPORATOR HIGH PRESSURE HOSE (1) |
1 |
2011-02_ |
TD800.812A 81.2-空调系统总成-发动机 81.2-AIR CONDITION SYSTEM ASSEMBLY-ENGINE
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
Q67407200 |
PLASTIC FASTEN STRIP |
5 |
2011-11_ |
10 |
FT800.45.088 |
COMPRESSOR ASSEMBLY |
1 |
|
10 |
FT800.45.088a |
COMPRESSOR ASSEMBLY |
1 |
2011-02_ |
10 |
FT800.45.088a |
COMPRESSOR ASSEMBLY |
1 |
2011-02_ |
11 |
TD800.811-20 |
BOLT |
1 |
2011-11_ |
12 |
TG1204.81-14 |
AIR CONDITION LOW VOLTAGE QUICK CHANGING JOINT |
1 |
2011-11_ |
13 |
TG1204.81.2 |
CONDENSER ASSEMBLY |
1 |
|
13 |
TG1204.81.2a |
CONDENSER ASSEMBLY |
1 |
2011-02_ |
13 |
TG1204.81.2 |
CONDENSER ASSEMBLY |
1 |
|
14 |
TD800.81-03a |
CONDENSER-LIQUID TANK HIGH PRESSURE HOSE |
1 |
2011-02_ |
14 |
TD800.81-03 |
CONDENSER-LIQUID TANK HIGH PRESSURE HOSE |
1 |
|
15 |
FT800.45.082 |
DRYING BOTTLE ASSEMBLY |
1 |
2004-01_ |
15 |
FT800.45.082a |
DRYING BOTTLE ASSEMBLY |
1 |
2011-02_ |
16 |
TD800.812A-02a |
DRYING BOTTLE-EVAPORATOR HIGH PRESSURE HOSE (2) |
1 |
2011-02_ |
16 |
TD800.812A-02 |
DRYING BOTTLE-EVAPORATOR HIGH PRESSURE HOSE (2) |
1 |
|
17 |
GBT5783-M8X20-A2L |
BOLT |
5 |
2011-11_ |
18 |
GBT5783-M6X30-A2L |
BOLT |
1 |
2011-11_ |
19 |
FT800.45.081 |
STORAGE TANK BRACKET WELDMENT |
1 |
2011-11_ |
2 |
TD800.812A-01a |
COMPRESSOR AIR INLET PIPE 2 |
1 |
2011-02_ |
2 |
TD800.812A-01 |
COMPRESSOR AIR INLET PIPE 2 |
1 |
|
20 |
GBT97.1-6-A0P |
WASHER |
5 |
|
21 |
GBT93-6-A0P |
SPRING WASHER |
5 |
|
22 |
GBT6170-M6-A2L |
NUT |
1 |
2011-11_ |
23 |
TG1204.81-13 |
AIR CONDITION HIGH VOLTAGE QUICK CHANGING JOINT |
1 |
2011-11_ |
24 |
GBT5783-M6x16-A2L |
BOLT |
4 |
2011-11_ |
TD800.812A 81.2-空调系统总成-发动机(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
25 |
Q676B25 |
C-TYPE WORM TRANSMISSION HOSE CLAMP |
4 |
2011-11_ |
25 |
Q676B25 |
C-TYPE WORM TRANSMISSION HOSE CLAMP |
4 |
2011-11_ |
3 |
TD800.811-01 |
COMPRESSOR – CONDENSER HIGH PRESSURE PIPE |
1 |
2011-11_ |
3 |
TD800.81-01a |
PIPE |
1 |
2011-02_ |
3 |
TD800.81-01 |
COMPRESSOR – CONDENSER HIGH PRESSURE PIPE |
1 |
|
4 |
GBT6170-M8-A2L |
NUT |
5 |
2011-11_ |
5 |
TD800.811-24 |
PIPE CLAMP 1 |
1 |
2011-11_ |
6 |
TD800.81-02 |
RUBBER |
1 |
2011-11_ |
7 |
GBT5783-M8X40-A2L |
BOLT |
1 |
2011-11_ |
8 |
GBT93-8-AOP |
SPRING WASHER |
6 |
2011-11_ |
9 |
GBT97.1-8-A0P |
WASHER |
6 |

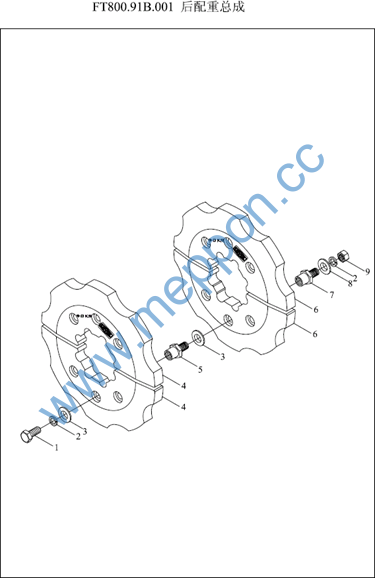

FT800.91B.001 91-后配重总成 91-REAR BALLAST ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT5783-M16X40-A3L |
BOLT |
6 |
2011-11_ |
2 |
GBT93-16-AOP |
WASHER |
12 |
2004-01_ |
2 |
GBT93-16-A0P |
SPRING WASHER |
12 |
2012-09_ |
3 |
FT800.34.108 |
WASHER |
12 |
2011-11_ |
4 |
FT804.91.105 |
REAR BALLAST |
2 |
2011-11_ |
5 |
FT804.91.102 |
BALLAST SCREW II |
6 |
2011-11_ |
6 |
FT800.91B.103 |
REAR BALLAST II |
2 |
2011-11_ |
7 |
FT804.91.101 |
BALLAST SCREW I |
6 |
2011-11_ |
8 |
GBT97.1-16-AOP |
WASHER |
6 |
2004-01_ |
9 |
GBT6170-M16-A3L |
NUT M16-A3L |
6 |
2011-11_ |
TD804.311-1 前桥总成-1 31FRONT AXLE ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
TD804.311.2 |
FRONT DRIVING AXLE FRONT SEAT ASSEMBLY |
1 |
2011-11_ |
1.1 |
FT804.31.108 |
FRONT DRIVING AXLE FRONT SEAT |
1 |
2011-11_ |
1.2 |
FT804.31.109 |
FRONT DRIVING AXLE FRONT SEAT BUSH |
1 |
2011-11_ |
10 |
TD804.311-02-99.6X5.3G |
O-RING |
2 |
2011-11_ |
11 |
TD804.311.1 |
FRONT DRIVING AXLE REAR SEAT ASSEMBLY |
1 |
2011-11_ |
11.1 |
FT804.31.103 |
FRONT DRIVING AXLE REAR SEAT BUSH |
1 |
2011-11_ |
11.2 |
FT804.31.104 |
FRONT DRIVING AXLE REAR INSTALLATION SEAT |
1 |
2011-11_ |
12 |
FT654.32.104 |
WASHER |
16 |
2011-11_ |
12 |
FT654.32.104 |
WASHER |
16 |
2011-11_ |
13 |
GBT5786-M16X1.5X40-10.9-A3L |
BOLT |
16 |
2011-11_ |
2 |
GBT119.1-12h8X24-A0P |
PIN |
4 |
|
2 |
GBT119.1-12h8X24-A0P |
PIN |
4 |
|
3 |
JBT7940.1-M10X1 |
STRAIGHT PRESSURE FILLING OIL CUP |
3 |
2011-11_ |
4 |
GBT93-18-AOP |
SPRING WASHER |
4 |
2011-11_ |
5 |
GBT5786-M18X1.5X60-A3L |
BOLT |
4 |
2011-11_ |
6 |
TD804.311-01-52.6X3.55G |
O-RING |
1 |
2011-11_ |
7 |
FT804.31.110 |
PAD RING |
1 |
2011-11_ |
7 |
FT804.31.110 |
PAD RING |
1 |
2011-11_ |
8 |
GBT119.1-5h8X12-AOP |
PIN |
1 |
2011-11_ |
9 |
FT804.31.012 |
31-FRONT DRIVING AXLE ASSEMBLY |
1 |
2011-11_ |
