LOVOL TD820-1F161A17K Tractor Parts Catalogue 16
FT800A.44.001 44-座椅安装总成 44SEAT INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 2 3 4 |
FT800A.44.011 GBT5783-M12X35-A3L GBT5783-M12X35-A3L GBT93-12-A0P GBT97.1-12-A0P |
座椅总成螺栓 螺栓 弹簧垫圈平垫圈 |
SEAT ASSEMBLY BOLT BOLT SPRING WASHER WASHER |
1 4 4 4 4 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_ |
TD900.452A-1 45.2.1-地板总成-1 FLOOR ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TD800.452C.2 |
后地板焊合 |
REAR FLOOR WELDMENT |
1 |
|
10 |
TD800.452I.1 |
前地板焊合 |
FRONT FLOOR WELDMENT |
1 |
|
11 |
GBT5782-M12X120-8.8-A2L |
六角头螺栓 |
BOLT |
4 |
|
12 |
GBT5782-M12X60-8.8-A2L |
六角头螺栓 |
BOLT |
6 |
|
13 |
GBT96.1-12-A0P |
大垫圈 |
WASHER |
10 |
|
14 |
GBT93-12 |
垫圈 |
WASHER |
10 |
|
15 |
GBT6170-M12-8-A3L |
1型六角螺母 |
NUT |
10 |
|
16 |
TD800.452-04 |
堵盖 |
PLUG COVER |
1 |
|
17 |
TD800.452H-04 |
前下窗密封条 |
FRONT LOWER WINDOW SEAL STRIP |
2 |
|
18 |
TD800.452H-03 |
前下窗玻璃 |
FRONT LOWER WINDOW GLASS |
2 |
|
18 |
TD800.452H-03 |
前下窗玻璃 |
FRONT LOWER WINDOW GLASS |
2 |
|
19 |
GBT5783-M10X30-8.8-A3L |
六角头螺栓 |
BOLT |
2 |
|
2 |
TD800.452N.1 |
脚蹬安装总成 |
PEDAL INSTALLATION ASSEMBLY |
1 |
|
2.1 |
TD800.452N.1.1 |
脚蹬焊合 |
PEDAL WELDMENT |
1 |
|
2.2 |
GBT97.1-10-A0P |
平垫圈 |
WASHER |
6 |
|
2.3 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
6 |
|
2.5 |
TD800.452N.1.2 |
脚蹬焊合(右) |
PEDAL WELDMENT (RIGHT) |
1 |
|
20 |
GBT93-10 |
垫圈10 |
WASHER 10 |
2 |
|
22 |
FT65.45B.073 |
后护围总成 |
REAR PLATE ASSEMBLY |
1 |
|
22.1 |
FT65.45B.737 |
后护围 |
REAR PLATE |
1 |
|
22.2 |
FT65.45B.738 |
连接螺纹头 |
CONNECTING THREAD HEAD |
1 |
|
22.3 |
GBT97.1-16-A0P |
垫圈 |
WASHER |
2 |
|
22.4 |
GBT96-16-A0P |
大垫圈 |
WASHER |
2 |
|
22.5 |
GBT93-16-A0P |
弹簧垫圈 |
SPRING WASHER |
2 |
|
22.6 |
GBT6170-M16-A2L |
螺母 |
NUT |
2 |
TD900.452A-1 45.2.1-地板总成-1(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
23 |
GBT5783-M8X30-8.8-A2L |
六角头螺栓 |
BOLT |
2 |
|
24 |
GBT96.1-8-A0P |
垫圈 |
WASHER |
2 |
|
25 |
GBT93-8-A0P |
垫圈 |
WASHER |
2 |
|
26 |
GBT6170-M8-8-A2L |
Ⅰ型六角螺母 |
I-TYPE HEXAGON NUT |
2 |
|
3 |
GBT819.1-M5X16-4.8-A2L |
十字槽沉头螺钉 |
CUNERSUNK FLAT HEAD SCREW WITH CROSS |
6 |
|
RECESS |
|||||
4 |
TD800.452A-01a |
盖板 |
1 |
||
5 |
GBT5783-M5X30-8.8-A1L |
六角头螺栓 |
COVER PLATE |
4 |
|
6 |
FT800A.45.160 |
支撑板 |
BOLT |
1 |
|
7 |
GBT97.1-5-A0P |
垫圈 |
SUPPORTING BOARD |
4 |
|
8 |
GBT6170-M5-8-A2L |
1型六角螺母 |
WASHER |
4 |
|
NUT |
|||||
9 |
TD800.452-11 |
堵盖 |
1 |
||
PLUG COVER |

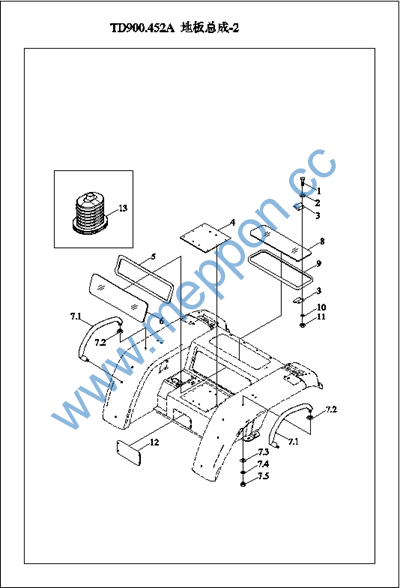

TD900.452A-2 45.2.2-地板总成-2 FLOOR ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5783-M5X30-8.8-A1L |
六角头螺栓 |
BOLT |
8 |
|
10 |
GBT96.1-5-A0P |
大垫圈 |
WASHER |
8 |
|
11 |
GBT6170-M5-8-A2L |
1型六角螺母 |
NUT |
8 |
|
12 |
TD800.452-14 |
前堵板 |
FRONT BLOCK PLATE |
1 |
|
13 |
TD800.452-09 |
密封套 |
SEAL SLEEVE |
1 |
|
2 |
GBT97.1-5-A0P |
垫圈 |
WASHER |
8 |
|
3 |
TD800.452-07 |
玻璃夹 |
GLASS CLAMP |
8 |
|
4 |
FT800A.45.031 |
封板焊合 |
SEAL PLATE WELDMENT |
1 |
|
5 |
TD800.452-02 |
后下窗玻璃密封条 |
REAR LOWER WINDOW GLASS SEAL STRIP |
1 |
|
6 |
TD800.452-01 |
后下窗玻璃 |
REAR LOWER WINDOW GLASS |
1 |
|
7 |
FT704.45E.088 |
扶手总成 |
ARMREST ASSY |
2 |
|
7 |
FT704.45E.088 |
扶手总成 |
ARMREST ASSY |
2 |
|
7.1 |
FT704.45E.765 |
扶手 |
ARMREST |
2 |
|
7.1 |
FT704.45E.765 |
扶手 |
ARMREST |
2 |
|
7.2 |
FT704.45E.766 |
扶手垫圈合件 |
ARMREST WASHER UNIT |
4 |
|
7.3 |
GBT96.1-16-AOP |
大垫圈 |
WASHER |
4 |
|
7.4 |
GBT93-16-AOP |
垫圈 |
WASHER |
4 |
|
7.5 |
GBT6170-M16-A3L |
螺母M16-A3L |
NUT M16-A3L |
4 |
|
8 |
TD800.452J-02 |
后地板上玻璃 |
REAR FLOOR UPPER GLASS |
1 |
|
9 |
TD800.452J-03 |
后地板上玻璃密封条 |
REAR FLOOR UPPER GLASS SEAL STRIP |
1 |
TD800.454E 45.4-操纵盖板总成 45.4-CONTROLLING COVER PLATE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 3 4 |
GBT818-M5X16-A2L GBT93-5-AOP GBT97.1-5-AOP FT804A.45.097 |
十字槽盘头螺钉标准型弹簧垫圈平垫圈 盖板组合 |
SCREW WASHER WASHER COVER PLATE COMBINATION |
4 4 4 1 |
2013-04_ 2011-11_ 2011-11_ 2011-11_ |
TD800.456A 45.6-仪表台装配总成 45.6-DASHBOARD INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 3 4 4 |
FT800A.45B.020 FT65.45.999 GBT901-M6X60-A1L FT800A.45.900 GBT818 |
仪表台总成 1型六角螺母等长双头螺柱塑料螺钉 螺钉M4x16 |
DASHBOARD ASSEMBLY NUT STUD PLASTIC SCREW SCREW M4X16 |
1 2 2 6 6 |
2011-11_ 2011-11_ 2011-11_ 2004-01_ 2010-06_ |
