LOVOL TD820-1F161A17K Tractor Parts Catalogue 17

Meppon Parts Posted on by

TD800.457 45.7-前连接装置总成 45.7-FRONT CONNECTION EQUIPMENT ASSEMBLY



标号 No.

代号 Code

名称 Description

数量 Quantity

备注 Remark

1

TD800.457-01

前连接板

FRONT CONNECTING PLATE

2

2011-11_

2

FT800A.45.112

减震垫座

SHOCK ABSORBER SEAT

8

2011-11_

3

FT800A.45.110

减震块

ABSORBER

8

2011-11_

4

FT800A.45.111

间管

SPACER SPOOL

4

2011-11_

5

GBT96-16-A0P

大垫圈

WASHER

4

2011-11_

6

GBT5782-M16X130-A2L

六角头螺栓

BOLT

4

2011-11_

7

GBT5783-M16X45

螺栓

BOLT

8



8

GBT97.1-16-A0P

垫圈

WASHER

8

2011-11_

9

GBT93-16-A0P

弹簧垫圈

SPRING WASHER

8

2011-11_








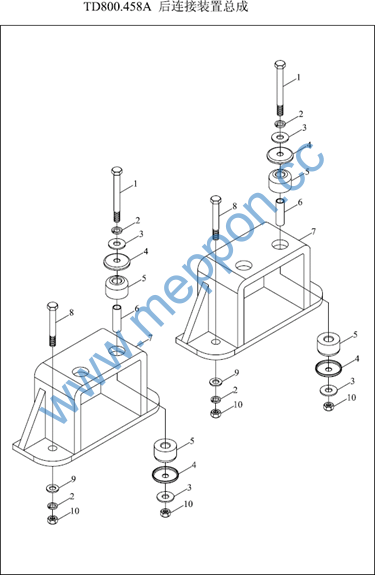

TD800.458A 45.8-后连接装置总成 45.8–REAR CONNECTING EQUIPMENT ASSEMBLY



标号 No.

代号 Code

名称 Description

数量 Quantity

备注 Remark

1

GBT5782-M16X160-A2L

六角头螺栓

BOLT

4

2011-11_

10

GBT6170-M16-A3L

螺母M16-A3L

NUT M16-A3L

8

2011-11_

2

GBT93-16-A0P

弹簧垫圈

SPRING WASHER

8

2011-11_

3

GBT96.1-16-A0P

垫圈16-A0P

WASHER

8

2011-11_

4

FT800A.45.112

减震垫座

SHOCK ABSORBER SEAT

8

2011-11_

5

FT800A.45.110

减震块

ABSORBER

8

2004-01_

5

TD800.457B.1.2

减震块

ABSORBER

8

2009-06_

5

TD800.457B.1.2

减震块

ABSORBER

8

2009-06_

6

FT800A.45.111

间管

SPACER SPOOL

4

2011-11_

7

FT800A.45C.014

地板后连接焊合件

FLOOR REAR CONNECTING WELDMENT

2

2011-11_

8

GBT5783-M16X90-8.8-A2L

六角头螺栓

BOLT

4

2004-01_

9

GBT97.1-16-A0P

垫圈

WASHER

4

2011-11_








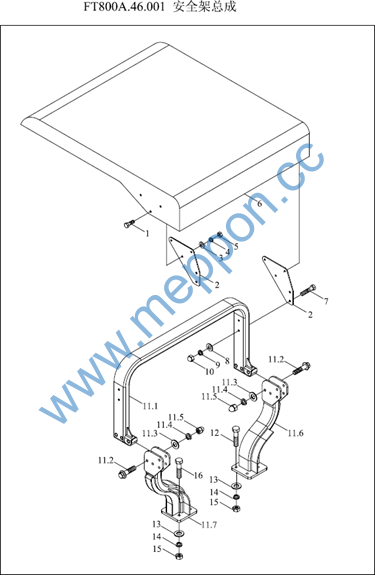

FT800A.46.001 46-安全架总成 46-SAFETY FRAME ASSEMBLY



标号 No.

代号 Code

名称 Description

数量 Quantity

备注 Remark

1

GBT5783-M10X30-A3L

螺栓

BOLT

6

2011-11_

10

GBT802-M12-A2L

螺母

NUT

4



11

FT800A.46.040

支撑梁安装总成

SUPPORT BEAM INSTALLATION ASSEMBLY

1

2011-11_

11

FT800A.46.040

支撑梁安装总成

SUPPORT BEAM INSTALLATION ASSEMBLY

1

2011-11_

11.1

FT800A.46.010

安全架上梁总成

SAFETY FRAME UPPER BEAM ASSEMBLY

1

2011-11_

11.1

FT800A.46.010

安全架上梁总成

SAFETY FRAME UPPER BEAM ASSEMBLY

1

2011-11_

11.2

GBT5782-M16X100-A2L

六角头螺栓

BOLT

6

2011-11_

11.3

GBT95-16-A0P

垫圈

WASHER

6

2011-11_

11.4

GBT93-16-A0P

弹簧垫圈

SPRING WASHER

6

2011-11_

11.5

GBT802-M16

组合式盖形螺母

NUT

6



11.6

FT800A.46.030

右支撑梁总成

RIGHT SUPPORT BEAM ASSEMBLY

1

2011-11_

11.7

FT800A.46.020

左支撑梁总成

LEFT SUPPORT BEAM ASSEMBLY

1

2011-11_

12

GBT5782-M16X90-A2L

六角头螺栓

BOLT

8

2011-11_

13

GBT96-16-A0P

大垫圈

WASHER

8

2011-11_

14

GBT93-16-A0P

弹簧垫圈

SPRING WASHER

8

2011-11_

15

GBT6170-M16-A3L

螺母M16-A3L

NUT M16-A3L

8

2011-11_

2

FT800A.46.101

遮阳棚固定板

SHADOW LOCKING PLATE

2

2011-11_

3

FT400.46.021

垫圈合件

WASHER UNIT

6

2011-11_

4

GBT93-10-A0P

标准型弹簧垫圈

WASHER

6

2011-11_

5

GBT802-M10-6

组合式盖形螺母

NUT

6

2011-11_

6

FT65.46A.012

遮阳棚总成

SHADOW ASSEMBLY

1

2004-01_

6

FT800A.46.480

遮阳棚

SHADOW

1

2011-05_

7

GBT5782-M12x80-A2L

螺栓

BOLT

4

2011-11_

8

GBT95-12-A0P

垫圈12-A0P

WASHER

4

2011-11_

9

GBT93-12-A0P

弹簧垫圈

SPRING WASHER

4

2011-11_








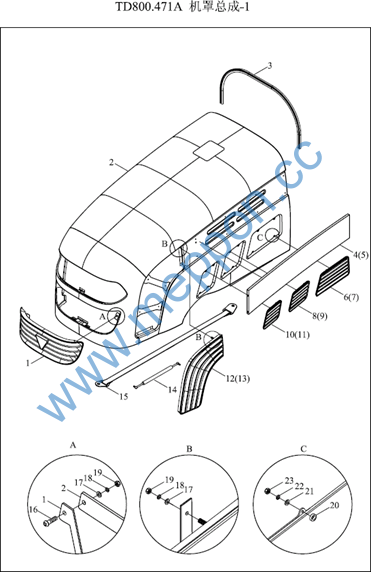

TD800.471A-1 47.1.1-机罩总成-1 BONNET ASSEMBLY-1



标号 No.

代号 Code

名称 Description

数量 Quantity

备注 Remark

1

TG1204.471A-05

机罩前脸网眼板

BONNET FRONT MESH BOARD

1

2011-11_

10

FT800B.47.306

左前下栅格

LEFT FRONT LOWER GRID

1

2011-11_

11

FT800B.47.307

右前下栅格

RIGHT FRONT LOWER GRID

1

2011-11_

11

FT800B.47.307

右前下栅格

RIGHT FRONT LOWER GRID

1

2011-11_

12

TG1204.471A-03

机罩左侧网眼板

BONNET LEFT MESH PLATE

1

2011-11_

12

TG1204.471A-03

机罩左侧网眼板

BONNET LEFT MESH PLATE

1

2011-11_

13

TG1204.471A-04

机罩右侧网眼板

BONNET RIGHT MESH PLATE

1

2011-11_

14

TD800.471A-01

机罩气弹簧

BONNET PNEUMATIC SPRING

2

2011-11_

15

TD800.471A-02

机罩拉绳

BONNET PULL WIRE

1

2011-11_

16

GBT5783-M6X16－A3L

螺栓

BOLT

19

2011-11_

17

GBT97.1-6-A0P

平垫圈

WASHER

20

2011-11_

18

GBT93-6-A0P

弹簧垫圈

SPRING WASHER

20

2011-11_

19

GBT6170-M6-A2L

螺母

NUT

20

2011-11_

2

TD800.471A.1

机罩焊合

BONNET WELDMENT

1

2011-11_

20

TB400B.471-18

垫块

PAD BLOCK

24

2011-11_

21

GBT97.1-5-A0P

垫圈

WASHER

40

2011-11_

22

GBT93-5-A0P

标准型弹簧垫圈

WASHER

40

2011-11_

23

GBT6170-M5-A2L

1型六角螺母

NUT

40

2011-11_

3

FT800B.47.242

机罩密封条

BONNET SEAL STRIP

1

2011-11_

4

FT800B.47.304

左后装饰板

LEFT REAR ADORN BOARD

1

2011-11_

5

FT800B.47.305

右后装饰板

RIGHT REAR ADORN BOARD

1

2011-11_

6

FT800B.47.310

左后下栅格

LEFT REAR LOWER GRID

1

2011-11_

7

FT800B.47.311

右后下栅格

RIGHT REAR LOWER GRID

1

2011-11_

7

FT800B.47.311

右后下栅格

RIGHT REAR LOWER GRID

1

2011-11_

8

FT800B.47.308

左中下栅格

LEFT MIDDLE LOWER GRID

1

2011-11_








TD800.471A-1 47.1.1-机罩总成-1(续)



标号 No.

代号 Code

名称 Description

数量 Quantity

备注 Remark

9

FT800B.47.309

右中下栅格

RIGHT MIDDLE LOWER GRID

1

2011-11_








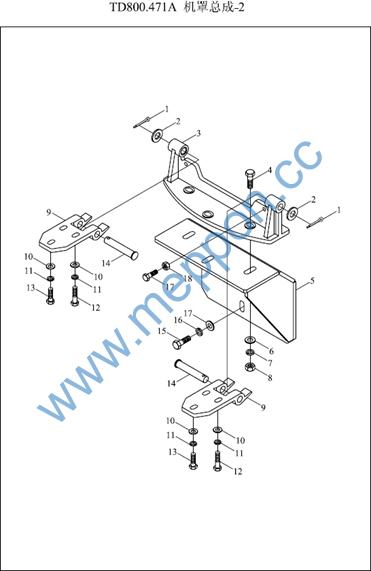

TD800.471A-2 47.1.2-机罩总成-2 BONNET ASSEMBLY-2



标号 No.

代号 Code

名称 Description

数量 Quantity

备注 Remark

1

GBT91-5X32-A0P

开口销

PIN

2

2011-11_

10

GBT97.1-10-A0P

平垫圈

WASHER

3

2011-11_

11

GBT93-10-A0P

标准型弹簧垫圈

WASHER

3

2011-11_

12

GBT5783-M10X45-A3L

螺栓

BOLT

2

2011-11_

13

GBT5783-M10X30-A3L

螺栓

BOLT

1

2011-11_

14

GBT882-B16X90-A0P

销轴

PIN

2

2011-11_

15

GBT5783-M12X30-A3L

螺栓

BOLT

3

2011-11_

16

GBT93-12-A0P

弹簧垫圈

SPRING WASHER

3

2011-11_

17

GBT97.1-12-A0P

平垫圈

WASHER

3

2011-11_

18

GBT6170-M10-A3L

螺母

NUT

2

2011-11_

2

GBT97.1-16-A0P

垫圈

WASHER

2

2011-11_

3

FT800B.47B.162

铰链下座

HINGE LOWER SEAT

1

2011-11_

4

GBT5782-M12X50-A3L

螺栓

BOLT

3

2011-11_

5

FT800B.47.060a

机罩下支架焊合

BONNET LOW BRACKET WELDMENT

1

2011-11_

6

GBT97.1-12-A0P

平垫圈

WASHER

3

2011-11_

7

GBT93-12-A0P

弹簧垫圈

SPRING WASHER

3

2011-11_

8

GBT6170-M12-A3L

螺母

NUT

3

2011-11_

9

FT800B.47B.161

铰链上座

HINGE UPPER SEAT

2

2011-11_








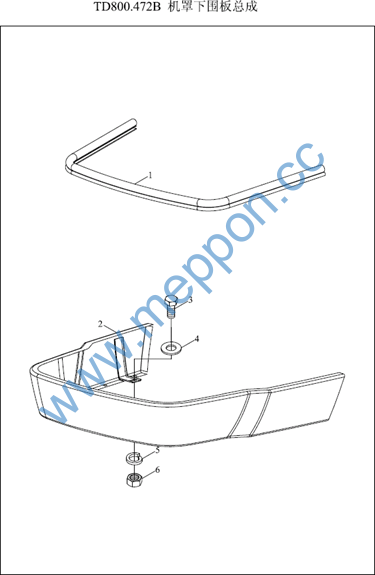

TD800.472B 47.2-机罩下围板总成 47.2-BONNET LOW PLATE ASSEMBLY



标号 No.

代号 Code

名称 Description

数量 Quantity

备注 Remark

1

2

3

4

5

FT800B.47.241 TD800.472B.1 GBT5783-M8X25-A2L GBT97.1-8-A0P GBT93-8-A0P

机罩下围板密封条机罩下围板焊合 螺栓

平垫圈垫圈

BONNET LOW PLATE SEAL STRIP BONNET LOW PLATE WELDMENT BOLT

WASHER WASHER

1

1

6

6

6

2011-11_

2011-11_

2011-11_

2011-11_

2011-11_
