LOVOL TC5A904-071K Tractor Parts Catalogue 04
1004C-P4TRT90N01-20 10.20-发动机总成-20 ENGINE ASSEMBLY-20
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
T74501036 |
发电机 |
GENERATOR |
1 |
2012-08_ |
10 |
T3827H025B |
发电机支架 |
GENERATOR BRACKET |
1 |
2012-08_ |
11 |
T3753V014A |
调节杆 |
ADJUSTING ROD |
1 |
2012-08_ |
12 |
T3753V016 |
支架 |
SUPPOT BRACKET |
1 |
2012-08_ |
13 |
T2314H018 |
螺栓 |
BOLT |
1 |
2012-08_ |
13 |
T2314H018 |
螺栓 |
BOLT |
1 |
2012-08_ |
15 |
T2314J004 |
螺栓 |
BOLT |
1 |
2012-08_ |
16 |
T64502110 |
隔圈 |
1 |
2012-08_ |
|
17 |
T2314H002 |
螺栓 |
BOLT |
4 |
2012-08_ |
19 |
T2314J003 |
螺栓 |
BOLT |
1 |
2012-08_ |
2 |
T2314H007 |
螺栓 |
BOLT |
1 |
2012-08_ |
3 |
T2314H008 |
螺栓 |
BOLT |
1 |
2012-08_ |
4 |
T0920497 |
垫圈 |
WASHER |
2 |
2012-08_ |
5 |
Q340B08 |
螺母M8 |
NUT M8 |
2 |
2012-08_ |
5 |
Q340B08 |
螺母M8 |
NUT M8 |
2 |
2012-08_ |
6 |
Q40308 |
弹性垫圈8 |
SPRING WASHER 8 |
2 |
2012-08_ |
7 |
T2314J006 |
螺栓 |
BOLT |
1 |
2012-08_ |
8 |
T2131A010 |
垫圈10 |
WASHER 10 |
2 |
2012-08_ |
9 |
T2318A634 |
螺母 |
NUT |
1 |
2012-08_ |

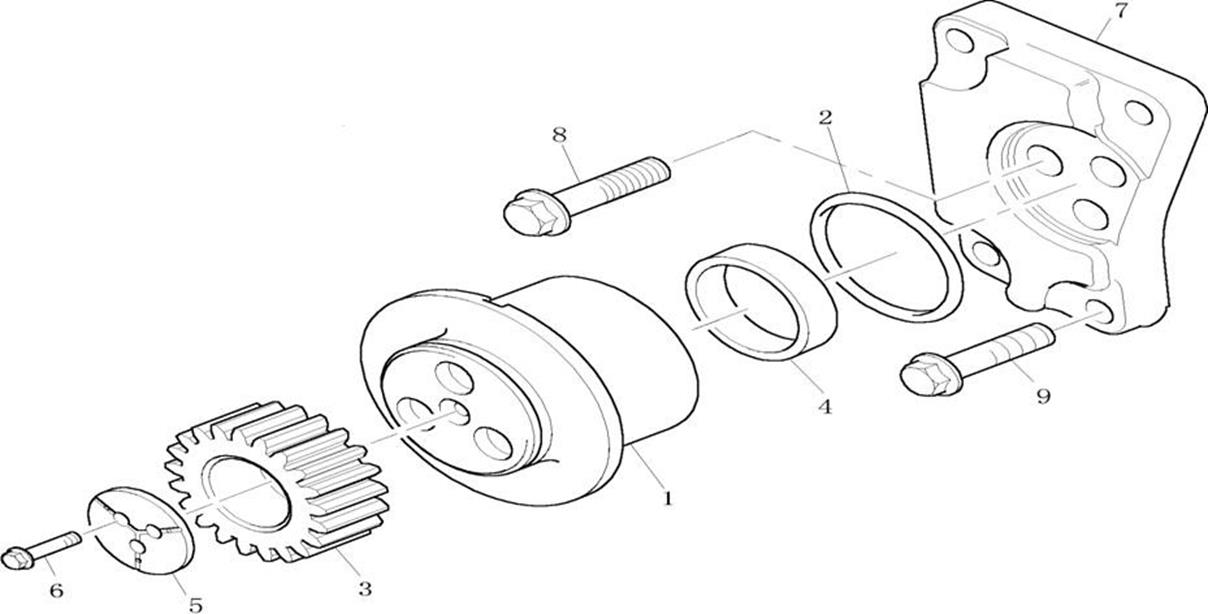

1004C-P4TRT90N01-21 10.21-发动机总成-21 ENGINE ASSEMBLY-21
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 3 4 5
6 7 8 9 |
T3272X021 T2415H213 T3117C161 T2551A289 T3241H011
T2314H002 T3753R241 T2311D081 T2311D560 |
轮毂 O型圈齿轮 轴承 固定板
螺栓支架螺栓螺栓 |
HUB O-RING GEAR BEARING FIXED PLATE
BOLT SUPPOT BRACKET BOLT BOLT |
1 1 1 1 1
3 1 3 4 |
2012-08_ 2012-08_ 2012-08_ 2012-08_ 2012-08_
2012-08_ 2012-08_ 2012-08_ 2012-08_ |

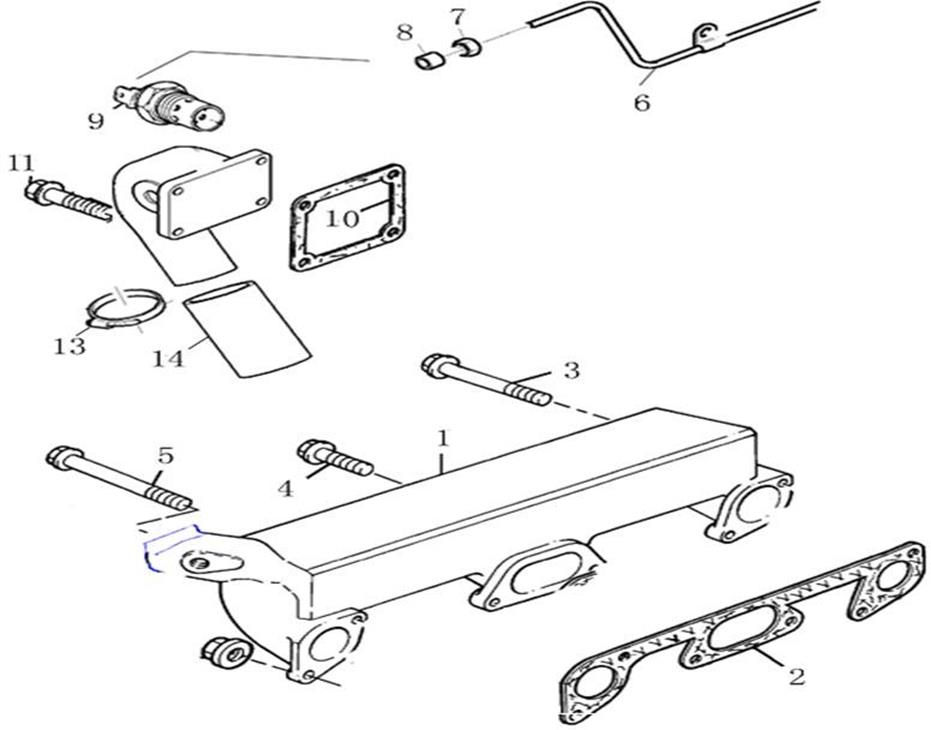

1004C-P4TRT90N01-22 10.22-发动机总成-22 ENGINE ASSEMBLY-22
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
T3777E221B |
进气歧管 |
INTAKE MANIFOLD |
1 |
2012-08_ |
10 |
T3684N009 |
垫 |
WASHER |
1 |
2012-08_ |
11 |
T2314H004 |
螺栓 |
BOLT |
4 |
2012-08_ |
12 |
T3766P052C |
进气弯管 |
AIR INLET SYPHON |
1 |
2012-08_ |
13 |
T0180069A |
卡箍 |
CLAMP HOOP |
2 |
2012-08_ |
14 |
T3383E008 |
胶管 |
RUBBER HOSE |
1 |
2012-08_ |
2 |
T3688C024 |
垫 |
WASHER |
1 |
2012-08_ |
3 |
T2314J011 |
螺栓 |
BOLT |
1 |
2012-08_ |
4 |
T2314J004 |
螺栓 |
BOLT |
4 |
2012-08_ |
5 |
T2314J018 |
螺栓 |
BOLT |
1 |
2012-08_ |
6 |
T73306108 |
油管 |
PIPE |
1 |
2012-08_ |
7 |
T33225412 |
螺母 |
NUT |
1 |
2012-08_ |
8 |
T3381A002 |
橄榄体 |
OLIVE |
1 |
2012-08_ |
9 |
T2666108A |
火焰预热塞 |
FLAME WARM-UP PLUG |
1 |
2012-08_ |

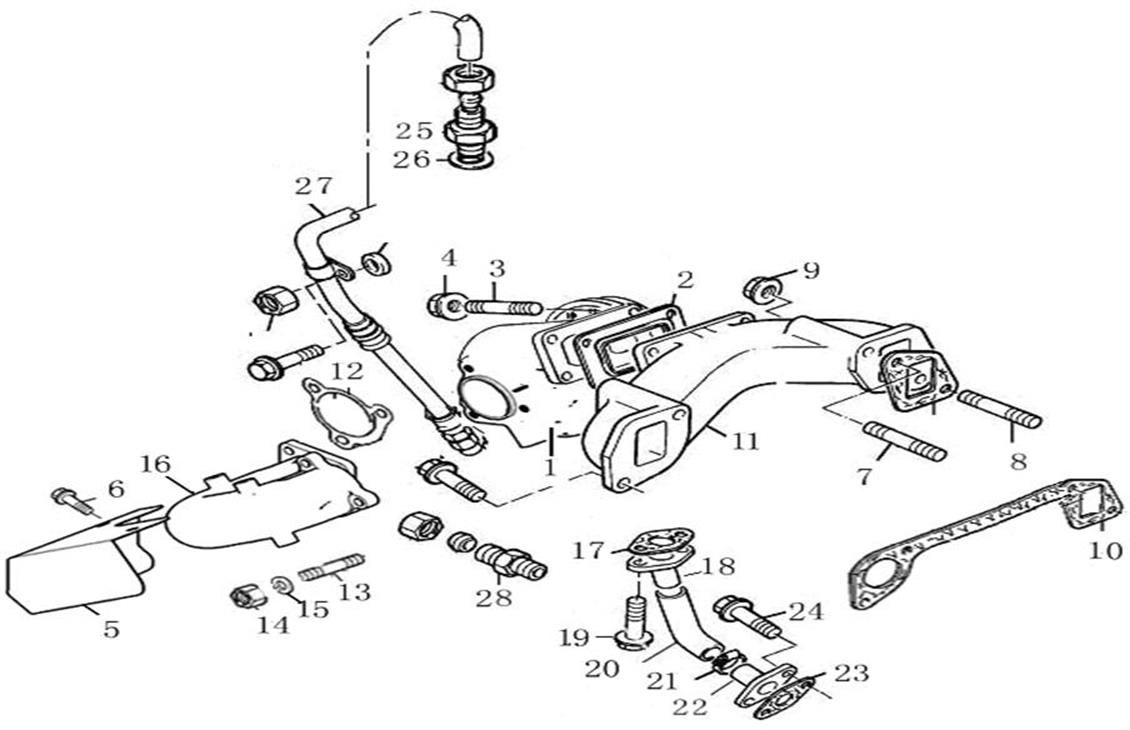

1004C-P4TRT90N01-23 10.23-发动机总成-23 ENGINE ASSEMBLY-23
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
T848010043 |
增压器 |
TURBOCHARGER |
1 |
2012-08_ |
10 |
T3688C023 |
垫 |
WASHER |
1 |
2012-08_ |
11 |
T3778H201A |
排气管 |
EXHAUST PIPE |
1 |
2012-08_ |
12 |
T2313C078 |
双头螺柱 |
8.8-A3L STUD |
3 |
2012-08_ |
13 |
Q340B10T13F2 |
螺母 |
NUT |
3 |
2012-08_ |
14 |
Q40310 |
弹簧垫圈 |
SPRING WASHER |
3 |
2012-08_ |
15 |
T64703009 |
密封垫片 |
SEAL WASHER |
1 |
2012-08_ |
16 |
T747160007 |
排气弯管 |
EXHAUST BENDING PIPE |
1 |
2012-08_ |
16 |
T747160007 |
排气弯管 |
EXHAUST BENDING PIPE |
1 |
2012-08_ |
17 |
T3683D008 |
垫 |
WASHER |
1 |
2012-08_ |
18 |
T3571N007 |
油管 |
PIPE |
1 |
2012-08_ |
19 |
T2314H003 |
螺栓 |
BOLT |
2 |
2012-08_ |
2 |
TL681VF03 |
垫 |
WASHER |
1 |
2012-08_ |
20 |
T3383A006 |
胶管 |
RUBBER HOSE |
1 |
2012-08_ |
21 |
T2481877A |
卡箍 |
CLAMP HOOP |
1 |
2012-08_ |
22 |
T3571N008 |
油管 |
PIPE |
1 |
2012-08_ |
23 |
T36832144 |
垫 |
WASHER |
1 |
2012-08_ |
25 |
T0201502 |
接头 |
CONNECTING JOINT |
1 |
2012-08_ |
26 |
TL311KF01 |
垫圈 |
WASHER |
1 |
2012-08_ |
27 |
T4123T016B |
油管 |
PIPE |
1 |
2012-08_ |
3 |
TL254HF03A |
丝对 |
STUD |
4 |
2012-08_ |
4 |
T2318A633 |
螺母 |
NUT |
4 |
2012-08_ |
5 |
T748070053 |
防护罩 |
SHIELD |
1 |
2012-08_ |
6 |
T2314F001 |
螺栓 |
BOLT |
2 |
2012-08_ |
7 |
T2313M387A |
丝对 |
STUD |
3 |
2012-08_ |
1004C-P4TRT90N01-23 10.23-发动机总成-23(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
8 9 |
T2313M388A T2318A634 |
丝对螺母 |
STUD NUT |
1 4 |
2012-08_ 2012-08_ |

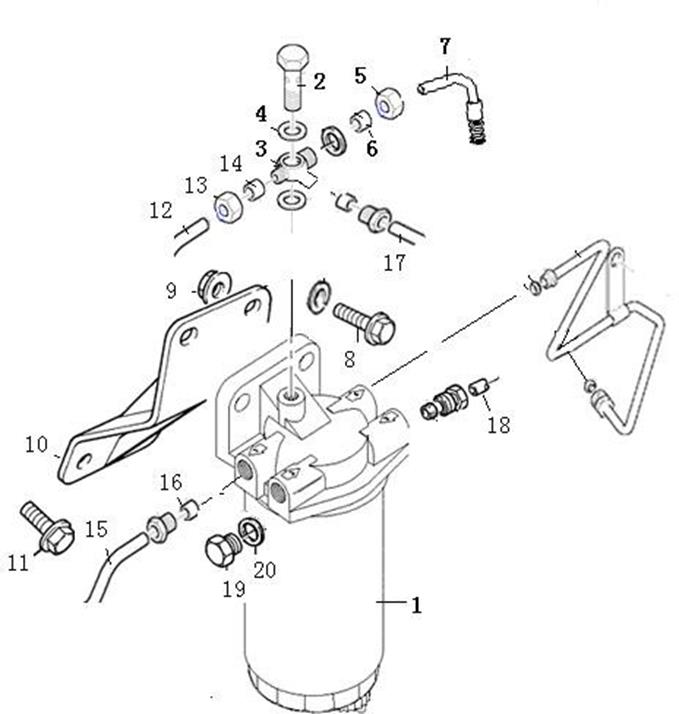

1004C-P4TRT90N01-24 10.24-发动机总成-24 ENGINE ASSEMBLY-24
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
T75004251 |
燃油滤清器滤芯 |
FUEL FILTER STRAINER CORE |
1 |
2012-08_ |
10 |
T75004276 |
支架 |
SUPPOT BRACKET |
1 |
2012-08_ |
11 |
T2314J002 |
螺栓 |
BOLT |
2 |
2012-08_ |
12 |
T73306109 |
回油管 |
OIL RETURN PIPE |
1 |
2012-08_ |
13 |
T33225412 |
螺母 |
NUT |
2 |
2012-08_ |
14 |
T33811112 |
橄榄体 |
OLIVE |
2 |
2012-08_ |
15 |
T733080001 |
油管 |
PIPE |
1 |
2012-08_ |
17 |
T73306106 |
回油管 |
OIL RETURN PIPE |
1 |
2012-08_ |
19 |
T0650204 |
堵 |
PLUG |
1 |
2012-08_ |
2 |
T0095344A |
过油螺栓 |
BOLT |
1 |
2012-08_ |
20 |
T73274309 |
密封垫圈 |
SEAL RING |
1 |
2012-08_ |
3 |
T73217019 |
接头 |
CONNECTING JOINT |
1 |
2012-08_ |
4 |
T73208144 |
垫圈 |
WASHER |
2 |
2012-08_ |
5 |
T0576113 |
螺母 |
NUT |
1 |
2012-08_ |
6 |
T0566004 |
橄榄体 |
OLIVE |
1 |
2012-08_ |
7 |
T65005001A |
油管 |
PIPE |
1 |
2012-08_ |
8 |
T2314J005 |
螺栓 |
BOLT |
2 |
2012-08_ |
9 |
T2318A604 |
螺母 |
NUT |
2 |
2012-08_ |
