LOVOL TC5A904-071K Tractor Parts Catalogue 01
目录 CONTENTS
序号 No. |
代码 Code |
名称 Description |
页次 Page |
|
1 |
1004C-P4TRT90N01-01 |
10.01-发动机总成-01 |
1 |
|
2 |
1004C-P4TRT90N01-10 |
10.10-发动机总成-10 |
ENGINE ASSEMBLY-10 |
3 |
3 |
1004C-P4TRT90N01-11 |
10.11-发动机总成-11 |
ENGINE ASSEMBLY-11 |
5 |
4 |
1004C-P4TRT90N01-12 |
10.12-发动机总成-12 |
ENGINE ASSEMBLY-12 |
7 |
5 |
1004C-P4TRT90N01-13 |
10.13-发动机总成-13 |
ENGINE ASSEMBLY-13 |
11 |
6 |
1004C-P4TRT90N01-14 |
10.14-发动机总成-14 |
ENGINE ASSEMBLY-14 |
13 |
7 |
1004C-P4TRT90N01-15 |
10.15-发动机总成-15 |
ENGINE ASSEMBLY-15 |
15 |
8 |
1004C-P4TRT90N01-16 |
10.16-发动机总成-16 |
ENGINE ASSEMBLY-16 |
17 |
9 |
1004C-P4TRT90N01-17 |
10.17-发动机总成-17 |
ENGINE ASSEMBLY-17 |
19 |
10 |
1004C-P4TRT90N01-18 |
10.18-发动机总成-18 |
ENGINE ASSEMBLY-18 |
21 |
11 |
1004C-P4TRT90N01-19 |
10.19-发动机总成-19 |
ENGINE ASSEMBLY-19 |
23 |
12 |
1004C-P4TRT90N01-02 |
10.2-发动机总成-02 |
ENGINE ASSEMBLY-02 |
25 |
13 |
1004C-P4TRT90N01-20 |
10.20-发动机总成-20 |
ENGINE ASSEMBLY-20 |
29 |
14 |
1004C-P4TRT90N01-21 |
10.21-发动机总成-21 |
ENGINE ASSEMBLY-21 |
31 |
15 |
1004C-P4TRT90N01-22 |
10.22-发动机总成-22 |
ENGINE ASSEMBLY-22 |
33 |
16 |
1004C-P4TRT90N01-23 |
10.23-发动机总成-23 |
ENGINE ASSEMBLY-23 |
35 |
17 |
1004C-P4TRT90N01-24 |
10.24-发动机总成-24 |
ENGINE ASSEMBLY-24 |
39 |
18 |
1004C-P4TRT90N01-25 |
10.25-发动机提升-25 |
ENGINE LIFTING-25 |
41 |
19 |
1004C-P4TRT90N01-26 |
10.26-发动机总成-26 |
ENGINE ASSEMBLY-26 |
43 |
20 |
1004C-P4TRT90N01-27 |
10.27-发动机总成-27 |
ENGINE ASSEMBLY-27 |
45 |
21 |
1004C-P4TRT90N01-28 |
10.28-发动机总成-28 |
ENGINE ASSEMBLY-28 |
47 |
22 |
1004C-P4TRT90N01-29 |
10.29-发动机总成-29 |
ENGINE ASSEMBLY-29 |
49 |
23 |
1004C-P4TRT90N01-03 |
10.3-发动机总成-03 |
ENGINE ASSEMBLY-03 |
51 |
24 |
1004C-P4TRT90N01-04 |
10.4-发动机总成-04 |
ENGINE ASSEMBLY-04 |
53 |
25 |
1004C-P4TRT90N01-05 |
10.5-发动机总成-05 |
ENGINE ASSEMBLY-05 |
57 |
目录 CONTENTS
序号 No. |
代码 Code |
名称 Description |
页次 Page |
|
26 |
1004C-P4TRT90N01-06 |
10.6-发动机总成-06 |
ENGINE ASSEMBLY-06 |
59 |
27 |
1004C-P4TRT90N01-07 |
10.7-发动机总成-07 |
ENGINE ASSEMBLY-07 |
61 |
28 |
1004C-P4TRT90N01-08 |
10.8-发动机总成-08 |
ENGINE ASSEMBLY-08 |
65 |
29 |
1004C-P4TRT90N01-09 |
10.9-发动机总成-09 |
ENGINE ASSEMBLY-09 |
67 |
30 |
TC05110010000K |
11-空滤系总成 |
11-AIR FILTER SYSTEM ASSEMBLY |
69 |
31 |
TD800.131J |

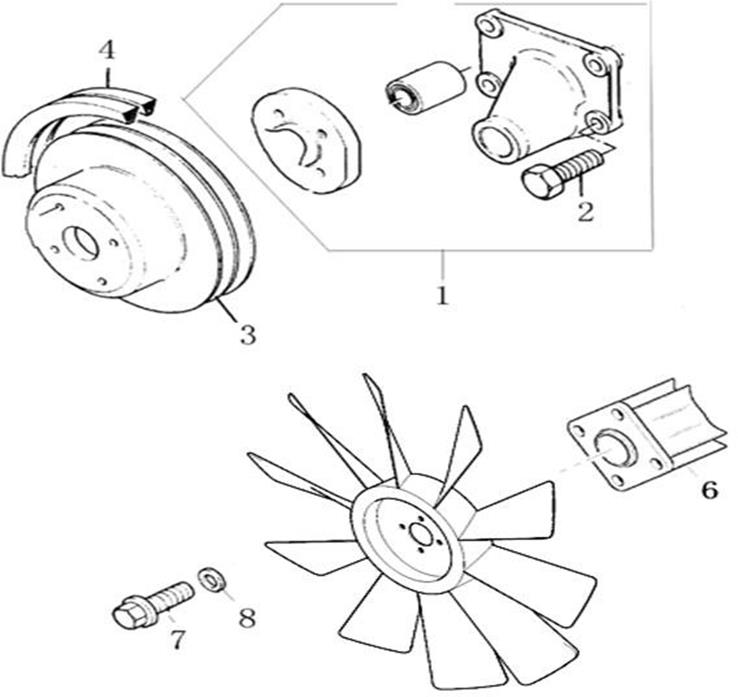

13.1-冷却系总成 |
13.1-COOLING SYSTEM ASSEMBLY |
73 |
32 |
TD800.132B |
13.2-水箱垫板安装总成 |
13.2-WATER TANK MAT INSTALLATION ASSEMBLY |
77 |
33 |
TD800.201D |
20.1-手油门总成 |
20.1-HAND THROTTLE ASSEMBLY |
79 |
34 |
FT800.21C.001 |
21-离合器总成 |
21-CLUTCH ASSEMBLY |
81 |
35 |
TD824.21-1 |
21-离合器操纵机构总成-1 |
83 |
|
36 |
TD824.21-2 |
21-离合器操纵机构总成-2 |
87 |
|
37 |
TD824.21-3 |
21-离合器操纵机构总成-3 |
91 |
|
38 |
TD904.311-1 |
31.1-前驱动桥总成-1 |
FRONT DRIVING AXLE ASSEMBLY-1 |
95 |
39 |
TD904.311-2 |
31.2-前驱动桥总成-2 |
FRONT DRIVING AXLE ASSEMBLY-2 |
97 |
40 |
TD804.312 |
31.2-托架总成 |
31.2-BRACKET ASSEMBLY |
101 |
41 |
TD904.311-3 |
31.3-前驱动桥总成-3 |
FRONT DRIVING AXLE ASSEMBLY-3 |
103 |
42 |
TD800.313 |
31.3-托架前体总成 |
31.3-BRACKET FRONT BODY ASSEMBLY |
107 |
43 |
TD904.311-4 |
31.4-前驱动桥总成-4 |
FRONT DRIVING AXLE ASSEMBLY-4 |
109 |
44 |
TD904.311-5 |
31.5-前驱动桥总成-5 |
FRONT DRIVING AXLE ASSEMBLY-5 |
111 |
45 |
TD904.311-6 |
31.6-前驱动桥总成-6 |
FRONT DRIVING AXLE ASSEMBLY-6 |
113 |
46 |
TD904.311-7 |
31.7-前驱动桥总成-7 |
FRONT DRIVING AXLE ASSEMBLY-7 |
115 |
47 |
FT904.32F.001 |
32-前驱动轮总成 |
32-FRONT DRIVING WHEEL ASSEMBLY |
117 |
48 |
TD804.34F.1 |
34-后驱动轮总成 |
34-REAR DRIVE WHEEL ASSEMBLY |
119 |
49 |
TD800A.371C |
37.1-变速箱壳体总成 |
37.1-GEARBOX HOUSING ASSEMBLY |
121 |
50 |
TD800A.372G-1 |
37.2.1-主副变速总成-1 |
MAIN/ASSISTANT GEAR ASSEMBLY-1 |
123 |
目录 CONTENTS
序号 No. |
代码 Code |
名称 Description |
页次 Page |
|
51 |
TD800A.372G-2 |
37.2.2-主副变速总成-2 |
MAIN/ASSISTANT GEAR ASSEMBLY-2 |
125 |
52 |
TD800A.372G-3 |
37.2.3-主副变速总成-3 |
MAIN/ASSISTANT GEAR ASSEMBLY-3 |
127 |
53 |
TD800A.372G-4 |
37.2.4-主副变速总成-4 |
MAIN/ASSISTANT GEAR ASSEMBLY-4 |
129 |
54 |
TD824.373-1 |
37.3-侧置操纵总成-1 |
133 |
|
55 |
TD824.373-2 |
37.3-侧置操纵总成-2 |
135 |
|
56 |
TD824.373-3 |
37.3-侧置操纵总成-3 |
137 |
|
57 |
TD800A.374B |
37.4-爬行档机构总成 |
37.4-CREEPER GEAR MECHANISM ASSEMBLY |
141 |
58 |
TD800.391B |
39.1-左最终传动总成 |
39.1-LEFT FINAL TRANSMISSION ASSEMBLY |
145 |
59 |
TD800.392B |
39.2-右最终传动总成 |
39.2-RIGHT FINAL TRANSMISSION ASSEMBLY |
149 |
60 |
TD824.402A-1 |
40.2-全液压转向总成-1 |
153 |
|
61 |
TD824.402A-2 |
40.2-全液压转向总成-2 |
40FULL HYDRAULIC STEERING ASSEMBLY-2 |
155 |
62 |
TD824.402A-3 |
40.2-全液压转向总成-3 |
159 |
|
63 |
TD800.411C |
41.1-动力输出轴总成 |
41.1-PTO SHAFT ASSEMBLY |
161 |
64 |
TD800.412F |
41.2-动力输出齿轮总成 |
41.2-PTO GEAR ASSEMBLY |
163 |
65 |
TD800.413 |
41.3-动力输出操纵机构总成 |
41.3-PTO CONTROL MECHANISM ASSEMBLY |
165 |
66 |
TD800.414B |
41.4-动力输出防护罩总成 |
41.4-PTO BONNET INSTALLATION ASSEMBLY |
169 |
67 |
TD800.414C |
41.4-动力输出防护罩总成 |
41.4-PTO BONNET INSTALLATION ASSEMBLY |
171 |
68 |
TD904.421A-1 |
42.1.1-分动箱总成-1 |
TRANSFER CASE ASSEMBLY-1 |
173 |
69 |
TD904.421A-2 |
42.1.2-分动箱总成-2 |
TRANSFER CASE ASSEMBLY-2 |
175 |
70 |
TD904.421A-3 |
42.1.3-分动箱总成-3 |
TRANSFER CASE ASSEMBLY-3 |
179 |
71 |
TD904.422A-1 |
42.2.1-分动箱传动轴及护罩总成-1 |
TRANSFER CASE COVER ASSEMBLY-1 |
181 |
72 |
TD904.422A-2 |
42.2.2-分动箱传动轴及护罩总成-2 |
TRANSFER CASE COVER ASSEMBLY-2 |
183 |
73 |
TD904.423 |
42.3-分动箱操纵总成 |
42.3-TRANSFER CASE CONTROL ASSEMBLY |
185 |
74 |
FT800A.44.001 |
44-座椅安装总成 |
44SEAT INSTALLATION ASSEMBLY |
187 |
75 |
TD824.452B-1 |
45.2-地板总成-1 |
FLOOR ASSEMBLY-1 |
189 |
目录 CONTENTS
序号 No. |
代码 Code |
名称 Description |
页次 Page |
|
76 |
TD824.452B-2 |
45.2-地板总成-2 |
FLOOR ASSEMBLY-2 |
191 |
77 |
TC05457010000K |
45.7-前连接装置总成 |
45.7-FRONT CONNECTION EQUIPMENT ASSEMBLY |
193 |
78 |
TD800.458A |
45.8-后连接装置总成 |
45.8–REAR CONNECTING EQUIPMENT ASSEMBLY |
195 |
79 |
FT800A.46.001 |
46-安全架总成 |
46-SAFETY FRAME ASSEMBLY |
197 |
80 |
TD800.472 |
47.2-机罩下围板总成 |
47.2-BONNET LOW PLATE ASSEMBLY |
199 |
81 |
TD800.474 |
47.4-机罩锁操纵总成 |
47.4-BONNET LOCK CONTROL ASSEMBLY |
201 |
82 |
TD800.475 |
47.5-机罩密封装配总成 |
47.5-BONNET SEAL INSTALLATION ASSEMBLY |
203 |
83 |
TD824.481 |
48.1-发动机线束安装总成 |
48.1-ENGINE HARNESS INSTALLATION ASSEMBLY |
205 |
84 |
TD824.482 |
48.2-车身线束安装总成 |
48.2-BODY HARNESS INSTALLATION ASSEMBLY |
207 |
85 |
TD800.483 |
48.3-前灯线束安装总成 |
48.3-FRONT LAMP HARNESS INSTALLATION |
211 |
86 |
TD824.484 |
48.4-后灯线束安装总成 |
48.4-REAR LAMP HARNESS INSTALLATION ASSEMBLY |
213 |
87 |
TD800.487M |
48.7-组合仪表安装总成 |
48.7-INSTRUMENT COMBINATION ASSEMBLY |
215 |
88 |
FT300.49.001 |
49-工具箱总成 |
49-TOOL BOX ASSEMBLY |
217 |
89 |
TD800.501P |
50.1-主油箱安装总成 |
50.1-MAIN OIL TANK INSTALLATION ASSEMBLY |
219 |
90 |
TD800.502 |
50.2-副油箱总成 |
50.2-AUXILIARY OIL TANK ASSEMBLY |
221 |
91 |
TD800.503C |
50.3-进出油管总成 |
50.3-OIL INLET/OUTLET PIPE ASSEMBLY |
223 |
92 |
TD800.53B |
53-拖挂装置装配总成 |
53-TOW EQUIPMENT INSTALLATION ASSEMBLY |
225 |
93 |
TC05553010000K |
53-液压油箱总成 |
HYDRAULIC OIL TANK ASSEMBLY |
227 |
94 |
TC05551010000K |
55.1-提升器安装总成 |
ELEVATOR INSTALLATION ASSEMBLY |
229 |
95 |
TD800.56G |
56-悬挂机构总成 |
56-SUSPENSION ASSEMBLY |
233 |
96 |
TC05581010000K |
58.1-油泵油管滤油器总成 |
58.1-OIL PUMP/PIPE/FILTER ASSEMBLY |
235 |
97 |
TA600.62ZC |
62-安全带 |
62-SAFETY BELT |
239 |
98 |
FT800.74B.002 |
74-前配重架总成 |
74-FRONT BALLAST BRACKET ASSEMBLY |
241 |
99 |
TC05430050000K-1 |
制动系总成-1 |
43BRAKING SYSTEM ASSEMBLY-1 |
243 |
100 |
TC05430050000K-2 |
制动系总成-2 |
43BRAKING SYSTEM ASSEMBLY-2 |
245 |
目录 CONTENTS
序号 No. |
代码 Code |
名称 Description |
页次 Page |
|
101 |
TC05430050000K-3 |
制动系总成-3 |
43BRAKING SYSTEM ASSEMBLY-3 |
247 |
102 |
TC05430050000K-4 |
制动系总成-4 |
43BRAKING SYSTEM ASSEMBLY-4 |
249 |
103 |
TC05430050000K-5 |
制动系总成-5 |
43BRAKING SYSTEM ASSEMBLY-5 |
251 |
104 |
TC05430050000K-6 |
制动系总成-6 |
43BRAKING SYSTEM ASSEMBLY-6 |
253 |
105 |
TC05430050000K-7 |
制动系总成-7 |
BREAKE SYSTEM ASSEMBLY-7 |
255 |
106 |
TC05380010000K-1 |
后桥箱总成-1 |
REAR AXLE CASE ASSEMBLY-1 |
257 |
107 |
TC05380010000K-2 |
后桥箱总成-2 |
REAR AXLE CASE ASSEMBLY-2 |
259 |
108 |
TC05380010000K-3 |
后桥箱总成-3 |
REAR AXLE CASE ASSEMBLY-3 |
263 |
109 |
TC05380010000K-4 |
后桥箱总成-4 |
REAR AXLE CASE ASSEMBLY-4 |
267 |
110 |
TC05380010000K-5 |
后桥箱总成-5 |
REAR AXLE ASSEMBLY-5 |
269 |
111 |
TC05582040000K-1 |
液压操纵及多路阀油管总成-1 |
MULTI-WAY VALVE OIL PIPE ASSEMBLY-1 |
271 |
112 |
TC05582040000K-2 |
液压操纵及多路阀油管总成-2 |
MULTI-WAY VALVE OIL PIPE ASSEMBLY-2 |
275 |

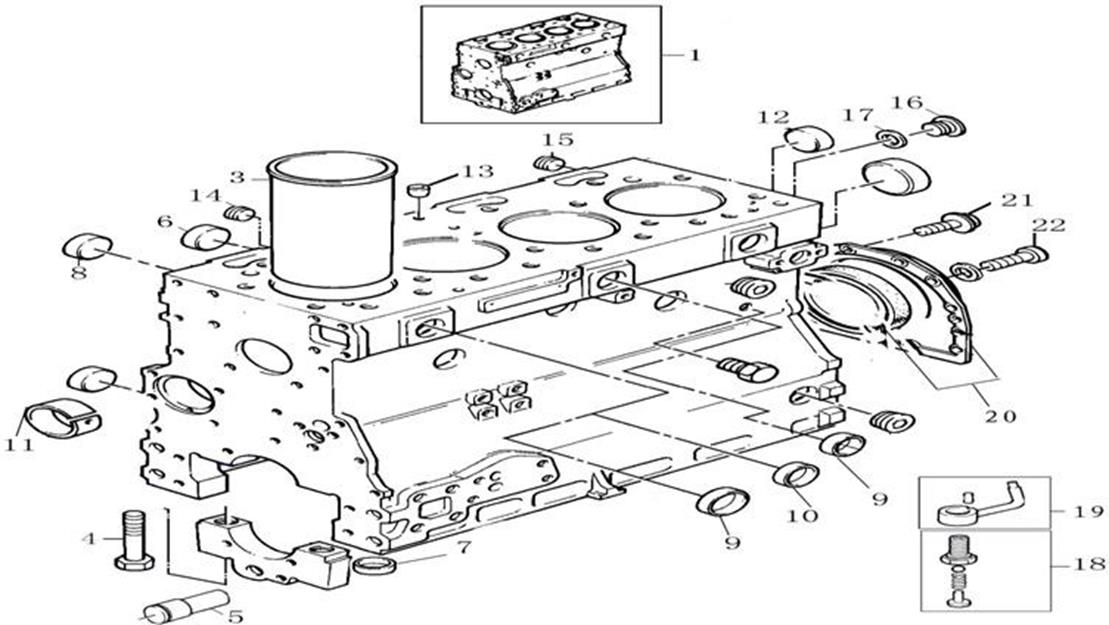

1004C-P4TRT90N01-01 10.01-发动机总成-01
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TZZ50265 |
机体(总成) |
CYLINDER BLOCK ASSEMBLY |
1 |
2012-08_ |
10 |
T32418124 |
碗堵 |
COREHOLE PLUG |
1 |
2012-08_ |
11 |
T31134165 |
衬套 |
SLEEVE |
1 |
2012-08_ |
12 |
T32416119 |
堵 |
PLUG |
1 |
2012-08_ |
13 |
T32417134 |
堵 |
PLUG |
1 |
2012-08_ |
14 |
T64404002 |
堵 |
PLUG |
1 |
2012-08_ |
15 |
T0650588 |
堵 |
PLUG |
1 |
2012-08_ |
16 |
T32168212 |
堵 |
PLUG |
1 |
2012-08_ |
17 |
T714030009 |
垫圈 |
WASHER |
1 |
2012-08_ |
18 |
T4138A017 |
冷却喷嘴阀 |
PISTON COOLING JET |
4 |
2012-08_ |
19 |
T3861A027 |
冷却喷嘴总成 |
COOLING NOZZLE ASSEMBLY |
4 |
2012-08_ |
20 |
T721050003 |
后油封 |
REAR OIL SEAL |
1 |
2012-08_ |
21 |
T3211C002 |
螺栓 |
BOLT |
6 |
2012-08_ |
3 |
T3135X062 |
缸套 |
CYLINDER LINER |
4 |
2012-08_ |
4 |
T32166329 |
大瓦螺栓 |
BOLT |
10 |
2012-08_ |
5 |
T3271H004A |
介轮轴 |
SHAFT |
1 |
2012-08_ |
6 |
T3774A004 |
挺杆腔堵 |
PLUG |
4 |
2012-08_ |
7 |
T33142111 |
定位套 |
LOCATING SLEEVE |
10 |
2012-08_ |
8 |
T32418122 |
碗堵 |
COREHOLE PLUG |
6 |
2012-08_ |
9 |
T0650710 |
碗堵 |
COREHOLE PLUG |
6 |
2012-08_ |
1004C-P4TRT90N01-10 10.10-发动机总成-10 ENGINE ASSEMBLY-10
标号 No. |

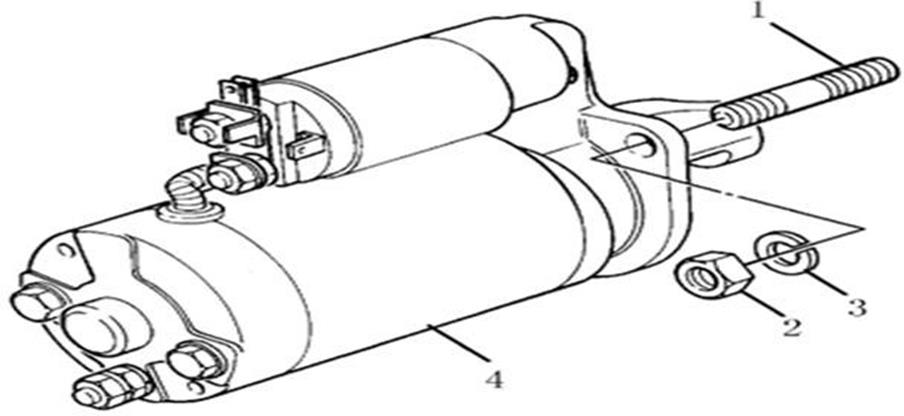

代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 3 4 |
T2313C078 Q340B10 Q40310 T73701009 |
双头螺柱螺母 弹簧垫圈起动马达 |
8.8-A3L STUD NUT SPRING WASHER STARTING MOTOR |
3 3 3 1 |
2012-08_ 2012-08_ 2012-08_ 2012-08_ |
