LOVOL TC5A824-007K Tractor Parts Catalogue 19

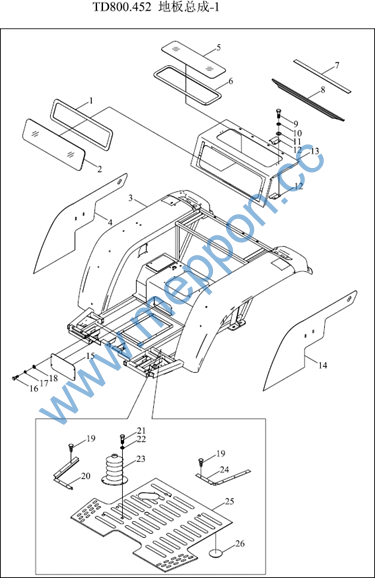

TD800.452-1 45.2.1-地板总成-1 FLOOR ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TD800.452-01 |
后下窗玻璃 |
REAR LOWER WINDOW GLASS |
1 |
2011-11_ |
10 |
GBT96-5-A0P |
大垫圈 |
WASHER |
8 |
2011-11_ |
11 |
GBT97.1-5-A0P |
垫圈 |
WASHER |
8 |
2011-11_ |
12 |
TD800.452-07 |
玻璃夹 |
GLASS CLAMP |
8 |
2011-11_ |
13 |
TD800.452-03a |
后围板内饰 |
REAR PLATE UPHOLSTERY |
1 |
2011-11_ |
14 |
FT800A.45.307 |
左挡泥板内饰 |
LEFT MUD GUARD UPHOLSTERY |
1 |
2011-11_ |
15 |
TD800.452-14 |
前堵板 |
FRONT BLOCK PLATE |
1 |
2011-02_ |
15 |
FT65.45C.351 |
前堵板 |
FRONT BLOCK PLATE |
1 |
2004-01_ |
16 |
GBT5783-M6x16-A2L |
螺栓 |
6 |
2011-11_ |
|
17 |
GBT93-6-A0P |
垫圈 |
WASHER |
6 |
2011-11_ |
18 |
GBT97.1-6-A0P |
平垫圈 |
WASHER |
6 |
2011-11_ |
19 |
TG1254.452-18 |
大装饰扣 |
BIG ADORNING BUTTON |
13 |
2011-11_ |
2 |
TD800.452-02 |
后下窗玻璃密封条 |
REAR LOWER WINDOW GLASS SEAL STRIP |
1 |
2011-11_ |
20 |
FT800A.45.222 |
右地板垫压条 |
RIGHT FLOOR MAT PRESSURE STRIP |
1 |
2011-11_ |
21 |
GBT5783-M5X12-A2L |
六角头螺栓 |
BOLT |
3 |
2011-11_ |
22 |
GBT96-5-A0P |
大垫圈 |
WASHER |
3 |
2011-11_ |
23 |
FT65.45.393 |
油门踏板密封套 |
THROTTLE PEDAL SEAL SLEEVE |
1 |
2011-11_ |
24 |
FT800A.45.444 |
左地板垫压条 |
LEFT FLOOR MAT PRESSURE PIECE |
1 |
2011-11_ |
25 |
FT800A.45.301 |
前地板垫 |
FRONT FLOOR MAT |
1 |
2011-11_ |
26 |
TD800.452-04 |
堵盖 |
PLUG COVER |
1 |
2011-11_ |
3 |
TD800.452Q.1 |
地板焊合总成 |
FLOOR WELDMENT ASSEMBLY |
1 |
2011-11_ |
4 |
FT800A.45.308 |
右挡泥板内饰 |
RIGHT MUD GUARD UPHOLSTERY |
1 |
2011-11_ |
5 |
TD800.452-06 |
后地板上玻璃 |
REAR FLOOR UPPER GLASS |
1 |
2011-11_ |
6 |
TD800.452-08 |
密封条 |
SEAL STRIP |
1 |
2011-11_ |
7 |
FT65.45.801 |
后下窗胶垫 |
REAR LOWER WINDOW RUBBER MAT |
1 |
2011-11_ |
TD800.452-1 45.2.1-地板总成-1(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
8 8 9 |
FT800A.45.999 FT800A.45.999 GBT5783-M5X30-A2L |
后围板内饰压条后围板内饰压条六角头螺栓 |
REAR PLATE UPHOLSTERY PRESSURE STRIP REAR PLATE UPHOLSTERY PRESSURE STRIP BOLT |
1 1 8 |
2011-11_ 2011-11_ 2011-11_ |

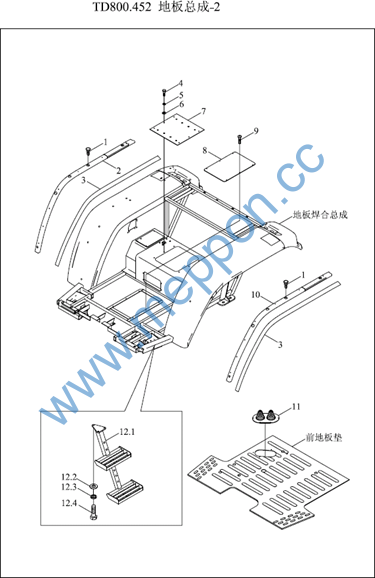

TD800.452-2 45.2.2-地板总成-2 FLOOR ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TG1254.452-18 |
大装饰扣 |
BIG ADORNING BUTTON |
13 |
2011-11_ |
10 |
FT65T.45.317 |
左侧挡泥板内饰压条 |
LEFT MUD GUARD UPHOLSTERY PRESSURE |
1 |
2011-11_ |
11 |
TF1004.452-11 |
密封套 |
PIECE |
1 |
2011-11_ |
12 |
TD800.452.2 |
脚蹬安装总成 |
SEAL SLEEVE |
2 |
2011-11_ |
12.1 |
TD800.452.2.1 |
脚蹬焊合 |
PEDAL INSTALLATION ASSEMBLY |
2 |
2011-11_ |
PEDAL WELDMENT |
|||||
12.2 |
GBT97.1-10-AOP |
垫圈 |
6 |
2011-11_ |
|
12.3 |
GBT93-10-AOP |
垫圈 |
WASHER |
6 |
2011-11_ |
2 |
FT65T.45.318 |
右侧挡泥板内饰压条 |
WASHER |
1 |
2011-11_ |
3 |
TD800.452-10 |
长胶垫 |
RIGHT MUD GUARD UPHOLSTERY PRESSURE |
2 |
2011-11_ |
5 |
GBT93-6-A0P |
垫圈 |
PIECE |
6 |
2011-11_ |
LONG RUBBER WASHER |
|||||
6 |
GBT97.1-6-A0P |
平垫圈 |
WASHER |
6 |
2011-11_ |
7 |
FT800A.45.031 |
封板焊合 |
1 |
2011-11_ |
|
8 |
FT800A.45C.102 |
盖板 |
WASHER |
1 |
2011-11_ |
9 |
GBT68-M5X12-A2L |
开槽沉头螺钉 |
SEAL PLATE WELDMENT |
4 |
2011-11_ |
COVER PLATE |
|||||
SCREW |

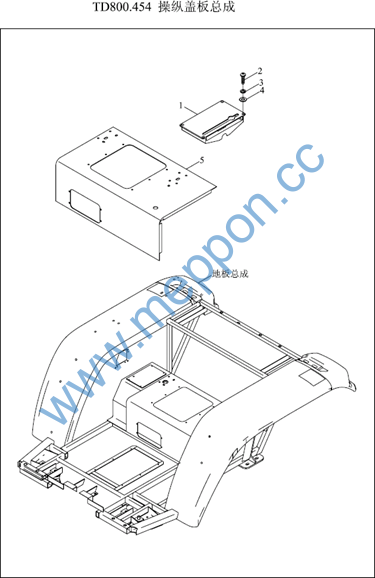

TD800.454 45.4-操纵盖板总成 45.4-CONTROLLING COVER PLATE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 3 4 5
5 |
FT800A.45.097 FT65.45.101 GBT93-5-AOP GBT97.1-5-AOP FT800A.45.315
FT800A.45.315 |
盖板组合风扇 标准型弹簧垫圈平垫圈 中地板垫中地板垫 |
COVER PLATE COMBINATION FAN WASHER WASHER MIDDLE FLOOR MAT MIDDLE FLOOR MAT |
1 4 4 4 1
1 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_
2011-11_ |

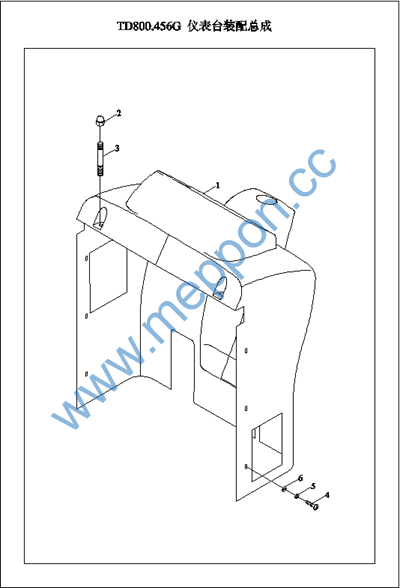

TD800.456G 45.6-仪表台装配总成 45.6-DASHBOARD INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 3 4 5
6 |
TD800.456G.1 FT65.45.999 GBT901-M6X40-8.8-A1L GBT818-M6X20-4.8-A2L GBT93-6-A0P
GBT97.1-6-A0P |
仪表台总成 1型六角螺母等长双头螺柱 十字槽盘头螺钉垫圈
平垫圈 |
DASHBOARD ASSEMBLY NUT STUD SCREW WASHER
WASHER |
1 2 2 6 6
6 |

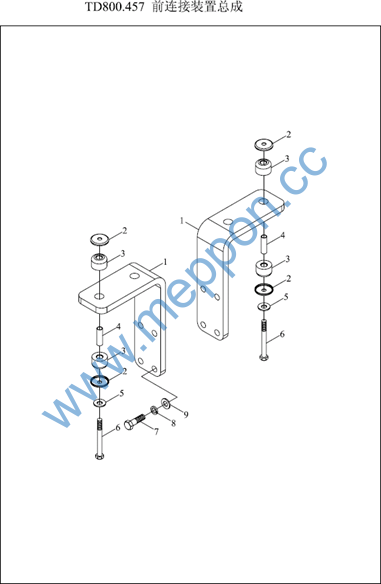

TD800.457 45.7-前连接装置总成 45.7-FRONT CONNECTION EQUIPMENT ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TD800.457-01 |
前连接板 |
FRONT CONNECTING PLATE |
2 |
2011-11_ |
2 |
FT800A.45.112 |
减震垫座 |
SHOCK ABSORBER SEAT |
8 |
2011-11_ |
3 |
FT800A.45.110 |
减震块 |
ABSORBER |
8 |
2011-11_ |
4 |
FT800A.45.111 |
间管 |
SPACER SPOOL |
4 |
2011-11_ |
5 |
GBT96-16-A0P |
大垫圈 |
WASHER |
4 |
2011-11_ |
6 |
GBT5782-M16X130-A2L |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
7 |
GBT5783-M16X45 |
螺栓 |
8 |
||
8 |
GBT97.1-16-A0P |
垫圈 |
WASHER |
8 |
2011-11_ |
9 |
GBT93-16-A0P |
弹簧垫圈 |
SPRING WASHER |
8 |
2011-11_ |

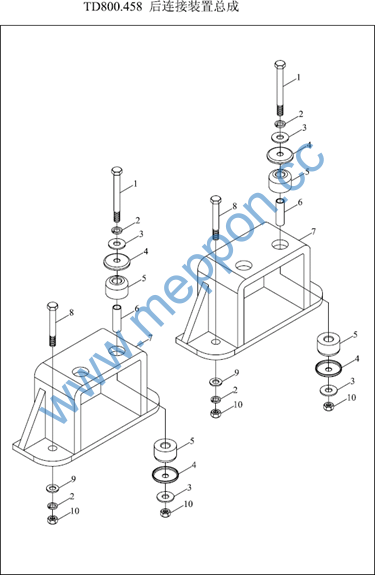

TD800.458 45.8-后连接装置总成 45.8–REAR CONNECTING EQUIPMENT ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5782-M16X140-A2L |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
10 |
GBT6170-M16-A3L |
螺母 M16-A3L |
NUT |
8 |
2011-11_ |
2 |
GBT93-16-A0P |
弹簧垫圈 |
SPRING WASHER |
8 |
2011-11_ |
3 |
GBT96.1-16-A0P |
垫圈16-A0P |
WASHER |
8 |
2011-11_ |
4 |
FT800A.45.112 |
减震垫座 |
SHOCK ABSORBER SEAT |
8 |
2011-11_ |
5 |
FT800A.45.110 |
减震块 |
ABSORBER |
8 |
2011-11_ |
6 |
FT800A.45.111 |
间管 |
SPACER SPOOL |
4 |
2011-11_ |
7 |
FT800A.45.014 |
地板后连接焊合件 |
FLOOR REAR CONNECTING WELDMENT |
2 |
2011-11_ |
8 |
GBT5783-M16X90-8.8-A2L |
六角头螺栓 |
BOLT |
4 |
|
9 |
GBT97.1-16-A0P |
垫圈 |
WASHER |
4 |
2011-11_ |
