LOVOL TC5A824-007K Tractor Parts Catalogue 18

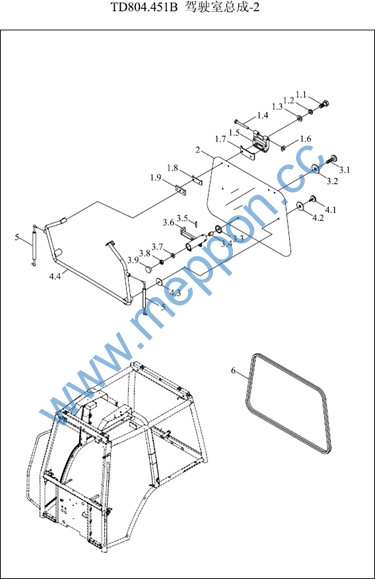

TD804.451B-2 45.1-驾驶室总成-2 DRIVER’S CAB ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 |
TD804.451.7 |
后窗总成 |
REAR WINDOW ASSEMBLY |
1 |
2011-11_ |
1 |
TB600.45.6.2 |
后窗合页 |
REAR WINDOW HINGE |
2 |
2011-11_ |
1.1 |
GBT5781-M6X25-4.8-A2L |
六角头螺栓 |
BOLT |
2 |
2011-11_ |
1.2 |
GBT93-6-A0P |
垫圈 |
WASHER |
2 |
2011-11_ |
1.3 |
GBT97.1-6-A0P |
平垫圈 |
WASHER |
2 |
2011-11_ |
1.4 |
TB600.45.6.2-05 |
后窗合页轴 |
HINGE SHAFT OF REAR WINDOW |
1 |
2011-11_ |
1.4 |
TB600.45.6.2-05 |
后窗合页轴 |
HINGE SHAFT OF REAR WINDOW |
1 |
2011-11_ |
1.5 |
TB600.45.6.2-01 |
后窗合页底座 |
REAR WINDOW HINGE SEAT |
1 |
2011-11_ |
1.6 |
TB600.45.6.2-06 |
卡簧 |
CIRCLIP |
1 |
2011-11_ |
1.7 |
TB600.45.6.2-04 |
后窗合页外垫 |
EXTERNAL MAT OF REAR WINDOW HINGE |
1 |
2011-11_ |
1.8 |
TB600.45.6.2-03 |
后窗合页内垫 |
INTERNAL MAT OF REAR WINDOW HINGE |
1 |
2011-11_ |
1.9 |
TB600.45.6.2-02 |
后窗合页压盖 |
HINGE PRESS COVER OF REAR WINDOW |
1 |
2011-11_ |
2 |
TD804.451.7-01 |
后窗玻璃 |
BACK WINDOW GLASS |
1 |
2011-11_ |
3 |
TA600.451.11 |
后窗锁紧本体总成 |
LOCKING BODY ASSEMBLY OF REAR WINDOW |
1 |
2011-11_ |
3.1 |
TB600.45.6.1-06 |
螺栓杆 |
BOLT ROD |
1 |
2011-11_ |
3.2 |
TB600.45.6.1-03 |
后窗锁紧内垫B平 |
LOCKING INTERNAL MAT B (FLAT) OF REAR |
1 |
2011-11_ |
3.2 |
TB600.45.6.1-03 |
后窗锁紧内垫B平 |
WINDOW |
1 |
2011-11_ |
3.3 |
TB600.45.6.1-02 |
后窗锁紧外垫A凸 |
LOCKING INTERNAL MAT B (FLAT) OF REAR |
1 |
2011-11_ |
3.4 |
TB600.45.6.1-05 |
夹紧套 |
WINDOW |
1 |
2011-11_ |
3.5 |
TB600.45.6.1-07 |
销轴 |
LOCKING EXTERNAL MAT A (PROTRUDING) OF |
1 |
2011-11_ |
REAR WINDOW |
|||||
3.6 |
TA600.451.11-01 |
后窗锁紧本体 |
CLAMP BUSH |
1 |
2011-11_ |
3.7 |
GBT97.1-12-A0P |
平垫圈 |
PIN |
1 |
2011-11_ |
3.8 |
GBT6170-M12-8-A3L |
1型六角螺母 |
1 |
2011-11_ |
|
3.9 |
TB600.45.6.1-04 |
后盖 |
LOCKING BODY OF REAR WINDOW |
1 |
2011-11_ |
4 |
TA600.451.8.1 |
后窗拉手焊合 |
WASHER |
1 |
2011-11_ |
TD804.451B-2 45.1-驾驶室总成-2(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
4.1 |
TB600.45.6.3-02 |
螺栓杆 |
BOLT ROD |
2 |
2011-11_ |
4.2 |
TB600.45.6.3-03 |
后窗把手内垫B平 |
INTERNAL MAT B (FLAT) OF REAR WINDOW |
2 |
2011-11_ |
4.2 |
TB600.45.6.3-03 |
后窗把手内垫B平 |
HANDLE |
2 |
2011-11_ |
4.3 |
TB600.45.6.3-04 |
后窗把手外垫A凸 |
INTERNAL MAT B (FLAT) OF REAR WINDOW |
2 |
2011-11_ |
4.4 |
TA600.451.8.1-01 |
后窗拉手 |
HANDLE |
1 |
2011-11_ |
EXTERNAL MAT A (PROTRUDING) OF REAR |
|||||
5 |
TA600.451-14 |
后窗气弹簧 |
WINDOW HANDLE |
2 |
2011-11_ |
6 |
TA600.451-17 |
后窗密封条 |
REAR WINDOW HANDLE |
1 |
2011-11_ |
REAR WINDOW PNEUMATIC SPRING |
|||||
REAR WINDOW SEAL STRIP |

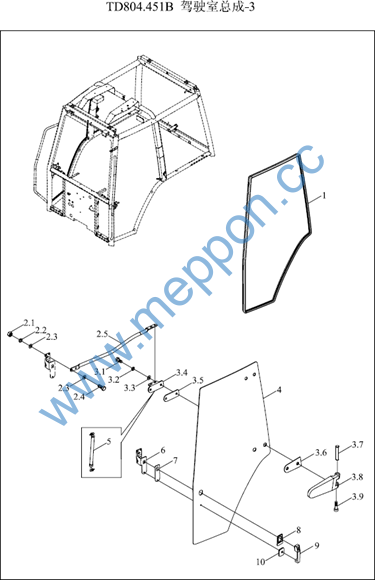

TD804.451B-3 45.1-驾驶室总成-3 DRIVER’S CAB ASSEMBLY-3
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
.2 |
TD804.451.3 |
左车门总成 |
LEFT DOOR ASSEMBLY |
1 |
2011-11_ |
.3 |
TD804.451.4 |
右车门总成 |
RIGHT DOOR ASSEMBLY |
1 |
2011-11_ |
1 |
TD804.451.3-02 |
左车门玻璃密封条 |
LEFT DOOR GLASS SEAL STRIP |
1 |
2011-11_ |
1 |
TD804.451.4-02 |
右车门玻璃密封条 |
RIGHT DOOR GLASS SEAL STRIP |
1 |
2011-11_ |
10 |
TB600.45.9-07 |
锁把小垫 |
SMALL GASKET OF LOCK HANDLE |
1 |
2011-11_ |
2 |
TA600.451.4.1 |
左车门扶手焊合 |
LEFT DOOR RAIL WELDMENT |
1 |
2011-11_ |
2 |
TA600.451.5.1 |
右车门扶手焊合 |
RIGHT DOOR RAIL WELDMENT |
1 |
2011-11_ |
2.1 |
GBT923-M8-5 |
盖形螺母 |
NUT |
4 |
2011-11_ |
2.2 |
GBT93-8-A0P |
垫圈 |
WASHER |
4 |
2011-11_ |
2.3 |
GBT96.1-8-A0P |
垫圈 |
WASHER |
8 |
2011-11_ |
2.4 |
GBT5781-M8X20-4.8-A2L |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
2.5 |
TA600.451.5.1-01 |
右车门扶手 |
RIGHT DOOR ARMREST |
1 |
2011-11_ |
2.5 |
TA600.451.4.1-01 |
左车门扶手 |
LEFT DOOR ARMREST |
1 |
2011-11_ |
3 |
TB600.45.9.1 |
左车门合页 |
LEFT DOOR HINGE |
2 |
2011-11_ |
3 |
TB600.45.10.1 |
右车门合页 |
RIGHT DOOR HINGE |
2 |
2011-11_ |
3.1 |
GBT5781-M10X25-4.8-A3L |
六角头螺栓 |
BOLT |
4 |
|
3.2 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
4 |
2011-11_ |
3.3 |
GBT97.1-10-A0P |
平垫圈 |
WASHER |
4 |
2011-11_ |
3.4 |
TB600.45.9.1-07 |
左下合页内板 |
INNER PLATE OF LEFT LOWER HINGE |
1 |
2011-11_ |
3.4 |
TB600.45.9.1-06 |
上合页内板 |
UPPER HINGE INTERNAL PLATE |
1 |
2011-11_ |
3.4 |
TB600.45.10.1-03 |
右下合页内板 |
INNER PLATE OF RIGHT LOWER HINGE |
1 |
2011-11_ |
3.5 |
TB600.45.9.1-05 |
合页内垫 |
HINGE INTERNAL MAT |
2 |
2011-11_ |
3.6 |
TB600.45.9.1-04 |
左下合页外垫 |
EXTERNAL MAT OF LEFT LOWER HINGE |
1 |
2011-11_ |
3.6 |
TB600.45.9.1-03 |
左上合页外垫 |
EXTERNAL MAT OF LEFT UPPER HINGE |
1 |
2011-11_ |
3.6 |
TB600.45.10.1-01 |
右上合页外垫 |
EXTERNAL MAT OF RIGHT UPPER HINGE |
1 |
2011-11_ |
TD804.451B-3 45.1-驾驶室总成-3(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
3.6 |
TB600.45.10.1-02 |
右下合页外垫 |
EXTERNAL MAT OF RIGHT LOWER HINGE |
1 |
2011-11_ |
3.7 |
TB600.45.9.1-02 |
合页轴 |
HINGE SHAFT |
2 |
2011-11_ |
3.8 |
TB600.45.9.1-01 |
合页 |
HINGE |
2 |
2011-11_ |
3.9 |
TB600.45.9.1-08 |
合页螺栓 |
HINGE BOLT |
2 |
2011-11_ |
4 |
TD804.451.4-01 |
右车门玻璃 |
RIGHT DOOR GLASS |
1 |
2011-11_ |
4 |
TD804.451.3-01 |
左车门玻璃 |
LEFT DOOR GLASS |
1 |
2011-11_ |
5 |
TB600.45.9-05 |
车门气弹簧 |
AIR SPRING |
1 |
2011-11_ |
6 |
TB600.45.10-04 |
右车门锁体固定板 |
RIGHT DOOR LOCK FIXING PLATE |
1 |
2011-11_ |
6 |
TB600.45.9-03 |
左车门锁体固定板 |
LEFT DOOR LOCK FIXING PLATE |
1 |
2011-11_ |
6 |
TB600.45.9-03 |
左车门锁体固定板 |
LEFT DOOR LOCK FIXING PLATE |
1 |
2011-11_ |
7 |
TB600.45.9-08 |
锁盒垫 |
LOCK BOX GASKET |
1 |
2011-11_ |
8 |
TB600.45.9-06 |
锁把大垫 |
LARGE GASKET OF LOCK HANDLE |
1 |
2011-11_ |
9 |
TB600.45.9-04 |
左门锁总成 |
LEFT DOOR LOCK ASSEMBLY |
1 |
2011-11_ |
9 |
TB600.45.10-03 |
右门锁总成 |
RIGHT DOOR LOCK ASSEMBLY |
1 |
2011-11_ |

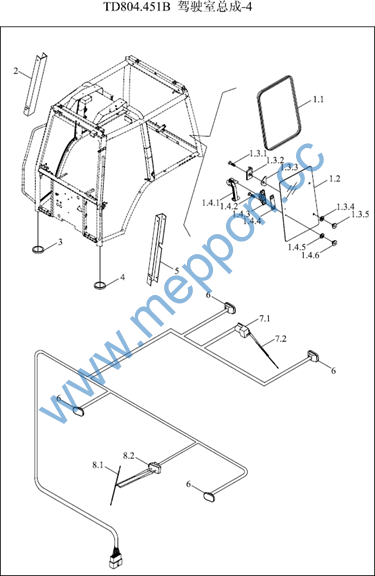

TD804.451B-4 45.1-驾驶室总成-4 DRIVER’S CAB ASSEMBLY-4
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TD804.451.6 |
右侧窗总成 |
RIGHT SIDE WINDOW ASSEMBLY |
1 |
2011-11_ |
1 |
TD804.451.6 |
右侧窗总成 |
RIGHT SIDE WINDOW ASSEMBLY |
1 |
2011-11_ |
1 |
TD804.451.5 |
左侧窗总成 |
LEFT SIDE WINDOW ASSEMBLY |
1 |
2011-11_ |
1.1 |
TD804.451.6-02 |
右侧窗玻璃密封条 |
RIGHT SIDE WINDOW GLASS SEAL STRIP |
1 |
2011-11_ |
1.1 |
TD804.451.5-02 |
左车门玻璃密封条 |
LEFT DOOR GLASS SEAL STRIP |
1 |
2011-11_ |
1.2 |
TD804.451.5-01 |
左侧窗玻璃 |
LEFT SIDE WINDOW GLASS |
1 |
2011-11_ |
1.2 |
TD804.451.6-01 |
右侧窗玻璃 |
RIGHT WINDOW GLASS |
1 |
2011-11_ |
1.3 |
TB600.45L.2.1 |
侧窗铰链合件 |
SIDE WINDOW HINGE UNIT |
2 |
2011-11_ |
1.31 |
GBT819.1-M8X20-4.8-A2L |
十字槽沉头螺钉 |
CUNERSUNK FLAT HEAD SCREW WITH CROSS |
1 |
2011-11_ |
1.32 |
TB600.45L.2.1-01 |
侧窗铰链 |
RECESS |
1 |
2011-11_ |
SIDE WINDOW HINGE |
|||||
1.33 |
TB600.45L.2.1-02 |
侧窗铰链垫 |
1 |
2011-11_ |
|
1.34 |
TB600.45L.2.1-04 |
塑注螺母垫 |
HINGE WASHER OF SIDE WINDOW |
1 |
2011-11_ |
1.35 |
TB600.45L.2.1-03 |
塑注螺母 |
PLASTIC NUT WASHER |
1 |
2011-11_ |
1.4 |
TB600.45L.3.1 |
右侧窗开窗把手 |
PLASTIC NUT |
1 |
2011-11_ |
1.4 |
TB600.45L.2.2 |
左侧窗开窗把手 |
RIGHT SIDE WINDOW HANDLE |
1 |
2011-11_ |
LEFT SIDE WINDOW HANDLE |
|||||
1.41 |
TB600.45L.3.1-01 |
右开窗把手 |
1 |
2011-11_ |
|
1.41 |
TB600.45L.2.2-01 |
左侧窗把手 |
RIGHT WINDOW HANDLE |
1 |
2011-11_ |
1.41 |
TB600.45L.2.2-01 |
左侧窗把手 |
LEFT SIDE WINDOW HANDLE |
1 |
2011-11_ |
1.42 |
GBT819.1-M8X20-4.8-A2L |
十字槽沉头螺钉 |
LEFT SIDE WINDOW HANDLE |
2 |
2011-11_ |
1.43 |
TB600.45L.2.2-03 |
侧窗锁紧座 |
CUNERSUNK FLAT HEAD SCREW WITH CROSS |
1 |
2011-11_ |
RECESS |
|||||
1.44 |
TB600.45L.2.2-02 |
侧窗把手垫 |
SIDE WINDOW LOCKING SEAT |
1 |
2011-11_ |
1.45 |
TB600.45L.2.1-04 |
塑注螺母垫 |
2 |
2011-11_ |
|
1.46 |
TB600.45L.2.1-03 |
塑注螺母 |
HANDLE MAT OF SIDE WINDOW |
2 |
2011-11_ |
2 |
TD804.451-06 |
右中柱内饰 |
PLASTIC NUT WASHER |
1 |
2011-11_ |
3 |
TB600.45-08 |
右立柱胶套 |
PLASTIC NUT |
1 |
2011-11_ |
TD804.451B-4 45.1-驾驶室总成-4(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
4 |
TB600.45-07 |
左立柱胶套 |
LEFTCOLUMN RUBBER BUSH |
1 |
2011-11_ |
5 |
TD804.451-05 |
左中柱内饰 |
LEFT MIDDLE COLUMN UPHOLSTERY |
1 |
2011-11_ |
6 |
FT650.48.082 |
顶照灯总成 |
TOP LIGHT ASSEMBLY |
4 |
2011-11_ |
7 |
TB600.45F.2 |
后雨刮总成 |
REAR WIPER ASSEMBLY |
1 |
2011-11_ |
7 |
TB600.45F.2 |
后雨刮总成 |
REAR WIPER ASSEMBLY |
1 |
2011-11_ |
7.1 |
TB600.45F.2-01 |
后雨刮电机 |
REAR SCRAPER MOTOR |
1 |
2011-11_ |
7.2 |
TB600.45F.2-02 |
后雨刮 |
REAR SCRAPER |
1 |
2011-11_ |
8 |
TB600.45.11 |
前雨刮总成 |
FRONT SCRAPER ASSEMBLY |
1 |
2011-11_ |
8.1 |
TB600.45.11-01 |
前雨刮 |
FRONT SCRAPER |
1 |
2011-11_ |
8.2 |
TB600.45.11-02 |
前雨刮电机 |
FRONT SCRAPER MOTOR |
1 |
2011-11_ |

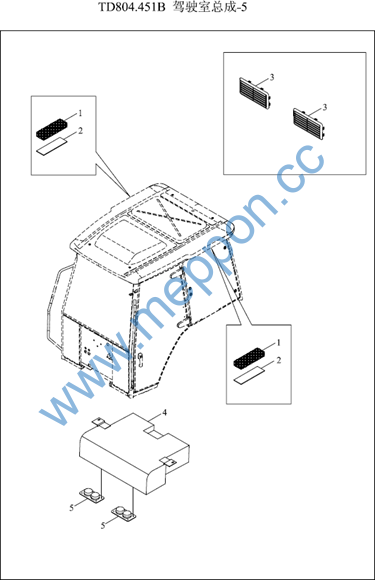

TD804.451B-5 45.1-驾驶室总成-5 DRIVER’S CAB ASSEMBLY-5
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 3 4 5 |
TD804.451B-04 TD804.451B-03 FT800.45.086 FT800.45.085 FT800.45.087 |
过滤棉滤网 回风口 蒸发器总成出风口 |
FILTER COTTON SCREEN WIND RETURN MOUTH EVAPORATOR ASSEMBLY WIND OUTPUT GATE |
2 2 2 1 2 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_ |
