LOVOL TC5A824-007K Tractor Parts Catalogue 15
TD800.412F 41.2-动力输出齿轮总成 41.2-PTO GEAR ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
TD800.412F-1 TD800.412F-2 |
动力输出齿轮总成-1动力输出齿轮总成-2 |
PTO GEAR ASSEMBLY-1 PTO GEAR ASSEMBLY-2 |
2012-05_ 2012-05_ |

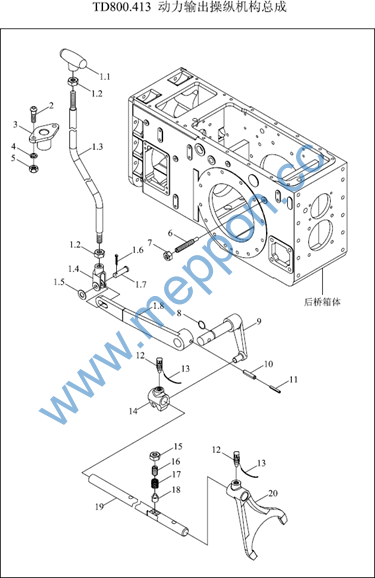

TD800.413 41.3-动力输出操纵机构总成 41.3-PTO CONTROL MECHANISM ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT800A.41.147 |
动力输出操纵杆 |
PTO CONTROL ROD |
1 |
2011-11_ |
1.1 |
FT800A.41.013 |
动力输出操纵杆总成 |
PTO CONTROL ROD ASSEMBLY |
1 |
2011-11_ |
1.2 |
GBT6170-M10-A2L |
螺母 |
NUT |
2 |
2004-01_ |
1.3 |
FT65.38.051 |
拉压手柄 |
PULL/PRESS HANDLE |
1 |
2011-11_ |
1.4 |
FT804.42.150 |
拉杆前叉 |
PULL ROD FRONT FORK |
1 |
2011-11_ |
1.5 |
GBT97.1-8-A0P |
平垫圈 |
WASHER |
1 |
2004-01_ |
1.6 |
GBT91-3X20-A0P |
开口销 |
1 |
2013-07_ |
|
1.7 |
GBT882-B8X26-A2L |
销轴 |
PIN |
1 |
2004-01_ |
1.8 |
FT800A.41.146 |
动力输出摇臂 |
PTO ROCKER |
1 |
2013-07_ |
10 |
GBT879.1-8X35 |
弹性圆柱销 |
PIN |
1 |
|
11 |
GBT879.1-5X35 |
弹性圆柱销 |
PIN |
1 |
2011-11_ |
12 |
FT800.37.194 |
紧定螺钉 |
LOCKING SCREW |
2 |
2011-11_ |
13 |
FT800A.41.241 |
热镀锌钢丝 |
ZINC-COATED STEEL WIRE |
2 |
2011-11_ |
14 |
FT800.41.240 |
拨头 |
FORK HEAD |
1 |
2011-11_ |
15 |
GBT6172.1-M16-A3L |
螺母 |
NUT |
1 |
2011-11_ |
16 |
TD800.41-03 |
锥端紧定螺钉 |
TAPER LOCKING SCREW |
1 |
2011-11_ |
17 |
FT800.41.246 |
锁定销弹簧 |
LOCKING PIN SPRING |
1 |
2011-11_ |
17 |
FT800.41.246 |
锁定销弹簧 |
LOCKING PIN SPRING |
1 |
2011-11_ |
18 |
FT800.41.245 |
锁定销 |
LOCKING PIN |
1 |
2011-11_ |
19 |
FT800.41.106a |
拨插轴 |
FORK SHAFT |
1 |
2010-05_ |
19 |
FT800.41.106 |
拨叉轴 |
FORK SHAFT |
1 |
|
2 |
GBT818-M6X16-A2L |
十字槽盘头螺钉 |
SCREW |
2 |
2004-01_ |
20 |
FT800A.41.114 |
动力输出高低档拨叉 |
PTO HIGH AND LOW GEAR FORK |
1 |
2011-11_ |
3 |
FT800A.41.173 |
密封衬座 |
SEAL LINER SEAT |
1 |
2011-11_ |
4 |
GBT93-6-A0P |
垫圈 |
WASHER |
2 |
2004-01_ |
TD800.413 41.3-动力输出操纵机构总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
5 6 7 8 9 |
GBT6170-M6-A2L TD800.41-04 GBT6170-M12-A3L GBT3452.1-17X1.8G FT800.41.011 |
螺母 紧定螺钉螺母 液压气动用O形橡胶密封圈动力输出操纵内摇臂总成 |
NUT LOCKING SCREW NUT O-SEAL RING PTO CONTROL INNER ROCKER ASSEMBLY |
2 1 1 1 1 |
2004-01_ 2011-11_
2011-11_ |

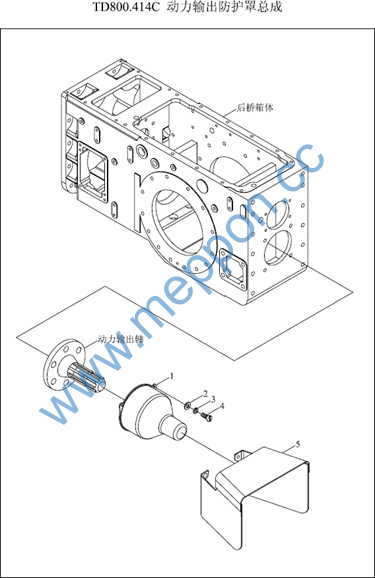

TD800.414C 41.4-动力输出防护罩总成 41.4-PTO BONNET INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 3 4 5 |
TD800.411A-02 GBT97.1-5-A0P GBT93-5-A0P GBT65-M5X12-A2L FT800A.41.012 |
动力输出轴头护罩垫圈 标准型弹簧垫圈开槽圆柱头螺钉 动力输出轴安全防护罩焊合件 |
PTO SHAFT HOOD SHIELD WASHER WASHER SCREW PTO BONNET WELDMENT |
1 2 2 2 1 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_ |

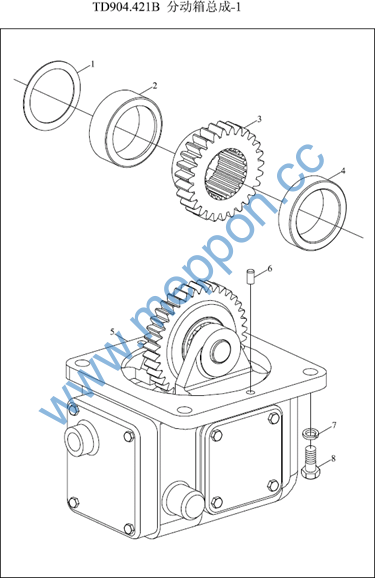

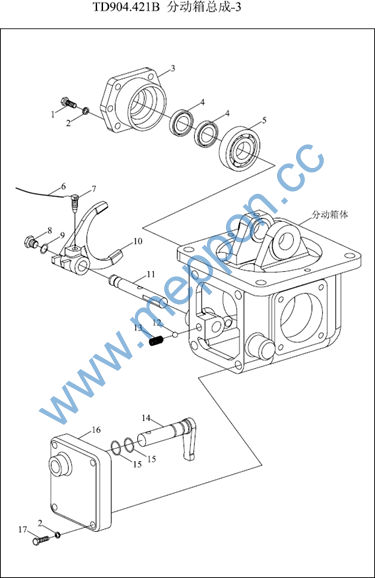

TD904.421B-1 42.1.1-分动箱总成-1 TRANSFER CASE ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT804.42.109 |
调整垫片 |
ADJUSTING WASHER |
1 |
2011-11_ |
2 |
FT804.42.101 |
隔套 |
SPACER BUSH |
1 |
2011-11_ |
3 |
FT804.42.102a |
主动齿轮 |
DRIVING GEAR |
1 |
2011-11_ |
4 |
FT804.42.111 |
隔套 |
SPACER BUSH |
1 |
2011-11_ |
5 |
TD904.421A.1 |
分动箱箱体总成 |
TRANSFER CASE HOUSING ASSEMBLY |
1 |
2011-11_ |
6 |
GBT119.1-8h8X16-A0P |
圆柱销 |
2 |
2011-11_ |
|
7 |
GBT93-14-A0P |
弹簧垫圈 |
SPRING WASHER |
4 |
2011-11_ |
7 |
GBT93-14-A0P |
弹簧垫圈 |
SPRING WASHER |
4 |
2011-11_ |
8 |
GBT5781-M14X35-A3L |
六角头螺栓 |
BOLT |
4 |
2011-11_ |

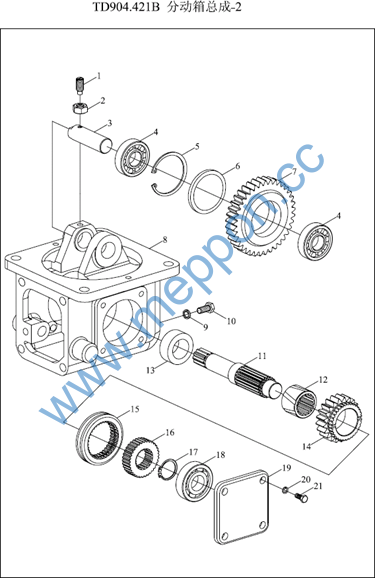

TD904.421B-2 42.1.2-分动箱总成-2 TRANSFER CASE ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 |
TD904.421A.1 |
分动箱箱体总成 |
TRANSFER CASE HOUSING ASSEMBLY |
1 |
2011-11_ |
1 |
GBT75-M10X25-A3L |
开槽长圆柱端紧定螺钉 |
SCREW |
1 |
2011-11_ |
10 |
FT804.42.110 |
螺堵 |
SCREW PLUG |
1 |
2011-11_ |
11 |
FT804.42.118b |
分动箱齿轮轴 |
TRANSFER CASE GEAR SHAFT |
1 |
2008-12_ |
11 |
FT804.42.118b |
分动箱齿轮轴 |
TRANSFER CASE GEAR SHAFT |
1 |
2008-12_ |
11 |
FT804.42.118a |
分动箱齿轮轴 |
TRANSFER CASE GEAR SHAFT |
1 |
2004-01_ |
12 |
FT804.42.117c |
齿轮衬套 |
GEAR BUSH |
1 |
2011-11_ |
13 |
FT804.42.119a |
隔套 |
SPACER BUSH |
1 |
2011-11_ |
14 |
FT804.42.116a |
被动齿轮 |
DRIVEN GEAR |
1 |
2011-11_ |
15 |
FT804.42.114 |
啮合套 |
SHIFT COLLAR |
1 |
2011-11_ |
16 |
FT804.42.115 |
啮合齿座 |
MESH GEAR SEAT |
1 |
2011-11_ |
17 |
GBT894.1-38 |
轴用弹性挡圈 |
SNAP RING |
1 |
2011-11_ |
18 |
GBT276-6306 |
深沟球轴承 |
BEARING |
1 |
2011-11_ |
19 |
FT804.42.112 |
后盖 |
COVER REAR |
1 |
2011-11_ |
2 |
GBT6170-M10 |
螺母M10 |
NUT M10 |
1 |
2011-11_ |
20 |
GBT93-10-AOP |
垫圈 |
WASHER |
4 |
2011-11_ |
21 |
GBT5781-M10X25-A3L |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
3 |
FT804.42.104a |
中间齿轮轴 |
MIDDLE GEAR SHAFT |
1 |
2011-11_ |
3 |
FT804.42.104a |
中间齿轮轴 |
MIDDLE GEAR SHAFT |
1 |
2011-11_ |
4 |
GBT283-NJ305E |
圆柱滚子轴承 |
BEARING |
2 |
2011-11_ |
4 |
GBT283-NJ305E |
圆柱滚子轴承 |
BEARING |
2 |
2011-11_ |
5 |
GBT893.1-62 |
孔用挡圈62 |
BLOCKING RING – HOLE |
1 |
2011-11_ |
6 |
FT804.42B.161a |
垫圈 |
WASHER |
1 |
2011-11_ |
7 |
FT804.42.103a |
中间齿轮 |
MIDDLE GEAR |
1 |
2011-11_ |
8 |
FT804.42.105a |
分动箱体 |
TRANSFER CASE BODY |
1 |
2011-11_ |
TD904.421B-2 42.1.2-分动箱总成-2(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
9 9 |
JBT982-18 JBT982-18 |
组合密封垫圈组合密封垫圈 |
COMBINED SEAL GASKET COMBINED SEAL GASKET |
1 1 |
2011-11_ 2011-11_ |
