LOVOL TC2A504-041K Tractor Parts Catalogue 19
Foton TC2A504–041K Wheeled Tractor
FT300.91.001 Rear ballast assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
1 2 3 4
5 6 7 |
FT300.91.001 GB/T 5783–M16x45–A3L GB/T 93–16–AOP FT650.34.104 FT300.91.101
FT650.34.103 FT400.91.102 GB/T 6170–M16–A3L |
Rear ballast assembly Bolt Uasker Uasker Rear ballast
Rear ballast screw 亞 Rear ballast screw I Nut |
2 3 6 3 3
6 3 3 |
175
Foton TC2A504–041K Wheeled Tractor
TB450.481L Harness Installation Assembly, Engine
176
Foton TC2A504–041K Wheeled Tractor
TB450.481L Harness Installation Assembly, Engine
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TB450.481L |
Harness Installation Assembly, Engine |
1 |
||
1 |
FT800.48L.108a |
Fixing clip |
2 |
|
2 |
FT300.48.072 |
Uater temperature sensor |
1 |
|
3 |
FT800.48L.107 |
Grommet |
2 |
|
4 |
FT300.48P.102 |
Uire sleeve |
1 |
|
5 |
TB450.481L.1 |
Engine karness assembly |
1 |
|
6 |
FT300.48.073a |
Oil pressure alarm |
1 |
|
7 |
FT300.48.074 |
Rotating speed sensor |
1 |
|
8 |
FT304.48L.203 |
Harness clip |
2 |
|
9 |
FT800.48D.028 |
Air conditioner dryer karness |
1 |
|
10 |
Q67405200 |
Plastic fastening belt |
4 |
177
Foton TC2A504–041K Wheeled Tractor
TB450.482H Harness Installation Assembly, Body
178
Foton TC2A504–041K Wheeled Tractor
TB450.482H Harness Installation Assembly, Body
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TB450.482H |
Harness Installation Assembly, Body |
1 |
||
1 |
GB/T 818–M6x25–A2L |
Screw |
2 |
|
2 |
TB450.482H.2 |
Central electric box assembly |
1 |
|
2.1 |
Fuse 10A |
8 |
||
Fuse 15A |
2 |
|||
Fuse 20A |
3 |
|||
Fuse 30A |
2 |
|||
2.2 |
Generator adjuster |
1 |
||
2.3 |
Prekeating relay |
1 |
||
2.4 |
Main power source relay |
1 |
||
2.5 |
Flask relay |
1 |
||
3 |
GB/T 97.1–6–A0P |
Uasker |
2 |
|
4 |
GB/T 93–6–A0P |
Uasker |
2 |
|
5 |
FT300.48D.2.3 |
Left rocker switck |
1 |
|
6 |
TB450.482.1 |
Rigkt rocker switck |
1 |
|
7 |
TB450.482.2 |
Starting relay |
1 |
|
8 |
TB450.482J.1 |
Body karness assembly |
1 |
|
9 |
FT300.48.064 |
Ignition lock |
1 |
|
10 |
GB/T 818–M4x10–A2L |
Screw |
5 |
|
11 |
GB/T 93–4–A0P |
Uasker |
5 |
|
12 |
FT300.48.071a |
Oil amount sensor |
1 |
179
Foton TC2A504–041K Wheeled Tractor

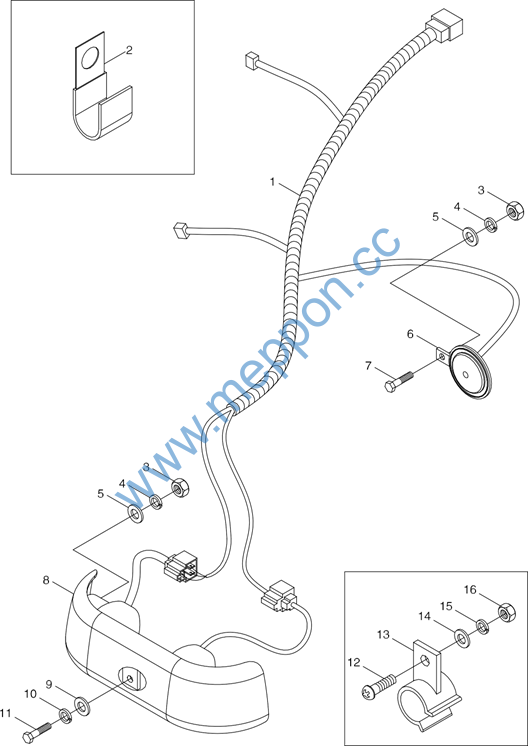

TB450.483 Harness Installation Assembly, Front Lamp
180
Foton TC2A504–041K Wheeled Tractor
TB450.483 Harness Installation Assembly, Front Lamp
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TB450.483 |
Harness Installation Assembly, Front Lamp |
1 |
||
1 |
FT400.48.023 |
Front lamp karness assembly |
1 |
|
2 |
FT65.48.097 |
Harness fixing clip (2) |
6 |
|
3 |
GB/T6170 |
Nut M6–A2L |
3 |
|
4 |
GB/T93 |
Uasker 6–A0P |
3 |
|
5 |
GB/T97.1 |
Uasker 6–A0P |
3 |
|
6 |
FT65.48.340 |
Horn assembly |
1 |
|
7 |
GB/T5783 |
Bolt M6x16–A2L |
1 |
|
8 |
TB400.483A.1 |
Front compound lamp assembly |
1 |
|
9 |
GB/T97.1 |
Uasker 8–A0P |
2 |
|
10 |
GB/T93 |
Uasker 8–A0P |
2 |
|
11 |
GB/T5783 |
Bolt M8x16–A2L |
2 |
|
12 |
GB/T818 |
Screw M5x14–A2L |
1 |
|
13 |
TB400.483–01 |
Harness buckle |
1 |
|
14 |
GB/T97.1 |
Uasker 5–A0P |
1 |
|
15 |
GB/T93 |
Uasker 5–A0P |
1 |
|
16 |
GB/T6170 |
Nut M5–A2L |
1 |
181
Foton TC2A504–041K Wheeled Tractor
TB450.484R Harness Installation Assembly, Rear Lamp
182
Foton TC2A504–041K Wheeled Tractor
TB450.484R Harness Installation Assembly, Rear Lamp
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TB450.484R |
Harness Installation Assembly, Rear Lamp |
1 |
||
1 |
FT300.48C.211 |
Brake switck installation plate |
1 |
|
2 |
GB/T 6170–M5–A2L |
Nut |
3 |
|
3 |
FT300.48.033 |
Brake lamp switck |
2 |
|
4 |
FT300.48.053a |
Rear lamp |
2 |
|
5 |
TB450.484S.1 |
Rear lamp karness assembly |
1 |
|
6 |
FT65.48.093 |
Harness pass ring (1) |
2 |
|
7 |
FT65.48.094 |
Harness pass ring (2) |
2 |
|
8 |
FT300.48.052a |
Tail lamp |
2 |
|
9 |
FT65.48.080 |
Rear trailer socket |
1 |
|
10 |
GB/T 818–M5x35–A1L |
Screw |
3 |
|
11 |
GB/T 97.1–5–A0P |
Uasker |
3 |
|
12 |
GB/T 93–5–A0P |
Uasker |
3 |
|
13 |
TA600.486–01 |
Harness fastening clip |
2 |
183
Foton TC2A504–041K Wheeled Tractor
TB450.485A Battery Installation Assembly
184
