LOVOL TC2A504-006K Tractor Parts Catalogue 10
TB550.413A 41.3-动力输出操纵总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
7 8 9 |
FT300.41E.112 FT300.41.130 FT300.41.129 |
操纵杆轴套 垫圈 |
CONTROL ROD SHAFT SLEEVE WASHER |
1 1 1 |
2011-11_ 2011-11_ 2011-11_ |

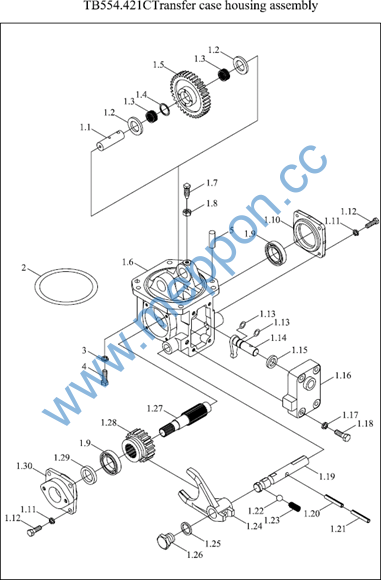

TB554.421C 42.1-分动箱箱体总成 42.1-TRANSFER CASE HOUSING ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TB554.421C.1 |
分动箱装配总成 |
TRANSFER CASE INSTALLATION ASSEMBLY |
1 |
2011-11_ |
1 |
TB554.421C.1 |
分动箱装配总成 |
TRANSFER CASE INSTALLATION ASSEMBLY |
1 |
2011-11_ |
1.1 |
FT304.42.117 |
轴承盖 |
BEARING COVER |
1 |
2011-11_ |
1.1 |
FT304.42.117 |
轴承盖 |
BEARING COVER |
1 |
2011-11_ |
1.1 |
FT304.42.102 |
惰轮轴 |
IDLER SHAFT |
1 |
2011-11_ |
1.11 |
GBT93-8-AOP |
垫圈 |
WASHER |
8 |
2011-11_ |
1.12 |
GBT5783-M8X20-A2L |
螺栓 |
8 |
2011-11_ |
|
1.13 |
GBT3452.1-17.0X1.80G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
2 |
2011-11_ |
1.14 |
TB554.421E.1.1 |
转轴焊合 |
ROTARY SHAFT WELDMENT |
1 |
2011-11_ |
1.15 |
TB554.423B-02 |
转轴隔套 |
ROTARY SHAFT SPACER BUSH |
1 |
2011-11_ |
1.16 |
TB554.421E.1-05 |
侧盖 |
SIDE COVER |
1 |
2011-11_ |
1.17 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
4 |
2011-11_ |
1.18 |
GBT5782-M10X45-A3L |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
1.19 |
FT304.42F.119 |
分动箱拨叉轴 |
TRANSFER CASE FORK SHAFT |
1 |
|
1.19 |
TB554.421E.1-04 |
拨叉轴 |
FORK SHAFT |
1 |
2007-03_ |
1.2 |
FT304.42F.103 |
止推环 |
PLATE;THRUST |
2 |
2011-11_ |
1.2 |
GBT879.1-6X30 |
弹性圆柱销 |
PIN |
1 |
2011-11_ |
1.21 |
GBT879.1-3.5X30 |
弹性圆柱销 |
PIN |
1 |
2011-11_ |
1.22 |
GBT308-10-G100-b |
钢球 |
1 |
2011-11_ |
|
1.23 |
FT800.37.139 |
弹簧 |
SPRING |
1 |
2009-12_ |
1.23 |
FT804.42.151 |
弹簧 |
SPRING |
1 |
2004-01_ |
1.24 |
TB554.421E.1-06 |
分离拨叉 |
RELEASE SHIFT FORK |
1 |
2011-11_ |
1.25 |
JBT982-18 |
组合密封垫圈 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
1.25 |
JBT982-18 |
组合密封垫圈 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
1.26 |
FT804.42.110 |
螺堵 |
SCREW PLUG |
2 |
2011-11_ |
TB554.421C 42.1-分动箱箱体总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1.27 |
FT304.42F.105 |
分动箱输出轴 |
TRANSFER CASE OUTPUT SHAFT |
1 |
2011-11_ |
1.28 |
TB554.421C.1-01 |
分动箱被动齿轮 |
TRANSFER CASE DRIVEN GEAR |
1 |
2011-11_ |
1.29 |
GBT9877.1-FB30X52X7D |
内包骨架旋转轴唇形密封 |
O RING |
1 |
2011-11_ |
1.3 |
FT304.42F.106 |
轴承座 |
BEARING SEAT |
1 |
2011-11_ |
1.3 |
JBT7918-K25X31X20 |
向心滚针和保持架组件 |
NEEDLE AND CARRIER UNIT |
2 |
2011-11_ |
1.4 |
FT304.42.126 |
滚针内隔套 |
NEEDLE INNER SPACER SLEEVE |
1 |
2011-11_ |
1.5 |
FT304.42F.125 |
分动箱惰轮 |
TRANSFER CASE IDLER |
1 |
2011-11_ |
1.6 |
FT304.42F.101 |
分动箱箱体 |
TRANSFER CASE BODY |
1 |
|
1.6 |
FT304.42F.101a |
分动箱箱体 |
TRANSFER CASE BODY |
1 |
2007-03_ |
1.7 |
FT304.42.112 |
止动螺钉 |
THRUST SCREW |
1 |
2011-11_ |
1.8 |
GBT6173-M10X1-A2L |
六角薄螺母 |
NUT |
1 |
2011-11_ |
1.9 |
GBT276-6306 |
深沟球轴承 |
BEARING |
2 |
2011-11_ |
2 |
GBT3452.1-132X3.55G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
3 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
4 |
2011-11_ |
4 |
GBT5783-M10X30-8.8-A3L |
六角头螺栓 |
BOLT |
4 |
2009-05_ |
4 |
GBT5783-M10X25-A3L |
螺栓 |
4 |
2004-01_ |

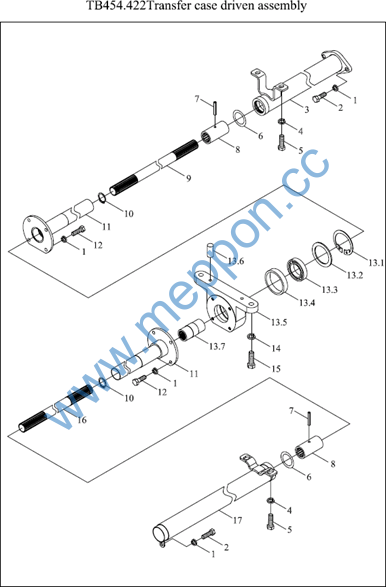

TB454.422 42.2-分动箱传动总成 42.2-TRANSFER CASE TRANSMISSION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT93-8-AOP |
垫圈 |
WASHER |
11 |
2011-11_ |
10 |
GBT894.1-26 |
轴用弹性挡圈 |
SNAP RING |
2 |
2011-11_ |
11 |
FT304.42X.017 |
护套(2)焊合件 |
GUARD SLEEVE WELDMENT (2) |
2 |
2011-11_ |
12 |
GBT5783-M8X20-A2L |
螺栓 |
8 |
2011-11_ |
|
13 |
TB554.422.1 |
中间轴承座总成 |
MIDDLE BEARING SEAT ASSEMBLY |
1 |
2011-11_ |
13.1 |
GBT893.2-72 |
孔用弹性挡圈 |
SNAP RING |
1 |
2011-11_ |
13.2 |
FT304.42X.136 |
隔圈 |
1 |
2011-11_ |
|
13.3 |
GBT276-6007-2RZ |
深沟球轴承 |
BEARING |
1 |
2011-11_ |
13.4 |
FT304.42X.137 |
橡胶圈 |
RUBBER RING |
1 |
2011-11_ |
13.5 |
FT304.42X.138 |
中间轴承座 |
MIDDLE BEARING SEAT |
1 |
2011-11_ |
13.6 |
GBT119.1-8m6X20-A0P |
圆柱销 |
2 |
2007-04_ |
|
13.7 |
FT304.42X.135 |
中间花键套 |
MIDDLE SPLINE BUSH |
1 |
2011-11_ |
14 |
GBT93-12-AOP |
垫圈 |
WASHER |
2 |
2011-11_ |
15 |
GBT5783-M12X40-A3L |
螺栓 |
2 |
2011-11_ |
|
16 |
FT404.42.139 |
前传动轴 |
FRONT TRANSMISSION SHAFT |
1 |
2011-11_ |
17 |
FT404.42.016 |
护套(3)焊合件 |
GUARD SLEEVE WELDMENT (3) |
1 |
2011-11_ |
17 |
FT404.42.016 |
护套(3)焊合件 |
GUARD SLEEVE WELDMENT (3) |
1 |
2011-11_ |
2 |
GBT5783-M8X16-A2L |
螺栓 |
3 |
2011-11_ |
|
3 |
FT304.42F.015 |
护罩(1)焊合件 |
BONNET (1) WELDMENT |
1 |
2011-11_ |
4 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
4 |
2011-11_ |
5 |
GBT5783-M10X20-A3L |
螺栓 |
4 |
2011-11_ |
|
6 |
GBT3452.1-34.5X3.55G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
2 |
2011-11_ |
7 |
GBT879.1-6X35 |
弹性圆柱销 |
PIN |
2 |
2011-11_ |
8 |
FT304.42.107a |
花键套 |
SPLINE BUSH |
2 |
2011-11_ |
9 |
FT404.42.128 |
后传动轴 |
REAR TRANSMISSION SHAFT |
1 |
2011-11_ |

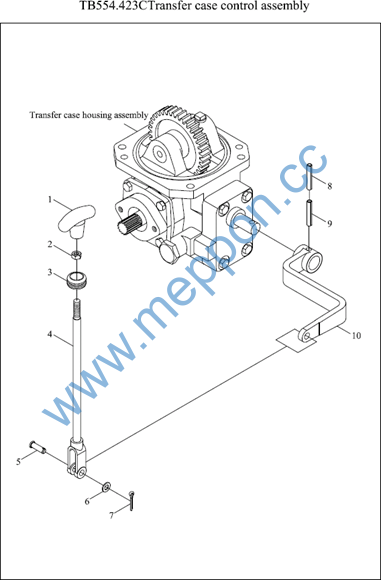

TB554.423C 42.3-分动箱操纵总成 42.3-TRANSFER CASE CONTROL ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT65.38.051 |
拉压手柄 |
PULL/PRESS HANDLE |
1 |
2011-11_ |
10 |
TB554.423C-01 |
摇臂 |
ROCKER |
1 |
2011-11_ |
2 |
GBT6170-M10-A3L |
螺母 |
NUT |
1 |
2011-11_ |
3 |
TG1204.435.2 |
密封胶圈 |
SEAL RUBBER RING |
1 |
2004-01_ |
3 |
FT304.42D.137 |
密封胶圈 |
SEAL RUBBER RING |
1 |
2011-11_ |
4 |
FT304.42D.021 |
操纵杆合件 |
CONTROL ROD UNIT |
1 |
2008-03_ |
4 |
TB554.423B.3 |
操纵杆合件 |
CONTROL ROD UNIT |
1 |
2010-02_ |
5 |
GBT882-B10X30 |
销轴 |
PIN |
1 |
2011-11_ |
6 |
GBT97.1-10-A0P |
平垫圈 |
WASHER |
1 |
2011-11_ |
7 |
GBT91-3.2X16-A0P |
开口销 |
1 |
2011-11_ |
|
8 |
GBT879.1-5X32 |
弹性圆柱销 |
PIN |
1 |
2011-11_ |
9 |
GBT879.1-8X32 |
弹性圆柱销 |
PIN |
1 |
2011-11_ |

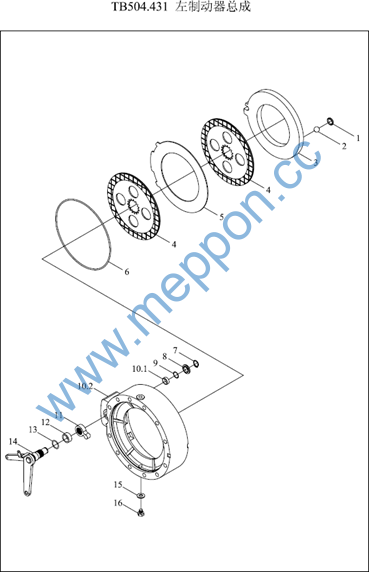

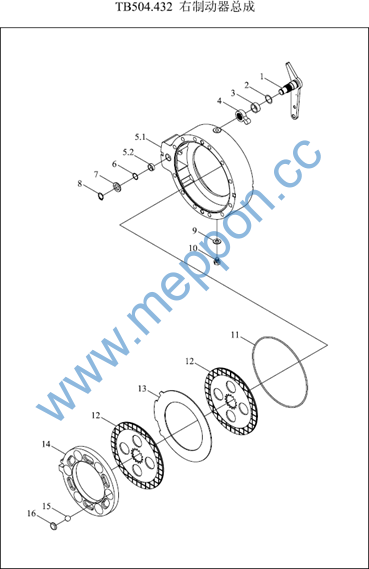

TB504.431 43.1-左制动器总成 43.1-LEFT BRAKE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT300.43.102 |
碗形塞 |
BOWL PLUG |
6 |
2011-11_ |
10 |
FT300.43.012 |
左制动器壳总成 |
LEFT BRAKE HOUSING ASSEMBLY |
1 |
2011-11_ |
10.1 |
FT300.43.114 |
曲柄轴衬套 |
CRANK SHAFT BUSH |
1 |
|
10.2 |
FT300.43.121 |
左制动器壳 |
LEFT BRAKE HOUSING |
1 |
2011-11_ |
11 |
FT300.43.106 |
拨块 |
SHIFTING BLOCK |
1 |
2011-11_ |
12 |
FT300.43.107 |
隔套 |
SPACER BUSH |
1 |
2011-11_ |
13 |
GBT3452.1-20.0X2.65G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
14 |
TB504.431.1 |
左曲柄合件 |
LEFT CRANK UNIT |
1 |
2011-11_ |
14 |
TB504.431.1 |
左曲柄合件 |
LEFT CRANK UNIT |
1 |
2011-11_ |
15 |
FT300.43.153 |
最终传动放油口垫圈 |
FINAL TRANSMISSION OIL DRAINING PORT |
1 |
2011-11_ |
WASHER |
|||||
15 |
JBT982-12 |
组合密封垫圈 |
1 |
2013-04_ |
|
16 |
FT300.43.154 |
螺塞 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
2 |
GBT308-18.000-G100-b |
钢球 |
SCREW PLUG |
6 |
2011-11_ |
3 |
FT300.43.103 |
左制动器压盘 |
1 |
2011-11_ |
|
4 |
FT300.43.011 |
制动器摩擦盘总成 |
LEFT BRAKE PRESSURE PLATE |
2 |
2011-11_ |
BRAKE FRICTION PLATE ASSEMBLY |
|||||
5 |
FT300.43.105 |
隔板 |
1 |
2011-11_ |
|
6 |
FT300.43.101 |
O形圈 |
SPACER PLATE |
1 |
2011-11_ |
7 |
GBT894.1-18 |
挡圈 |
O-RING |
1 |
2011-11_ |
8 |
FT300.43.109a |
垫圈 |
1 |
2011-11_ |
|
9 |
GBT452.1-18.0X2.65 |
O形圈 |
WASHER |
1 |
2011-11_ |
O-RING |
