LOVOL TC2A454-027K Tractor Parts Catalogue 14
FT400.46.001 Safety Frame Assembly
No. |
Part code and specification |
Part name |
Quantity |
Remark |
FT400.46.001 |
Safety frame assembly |
1 |
||
1 |
TB400.46C.3 |
Sunshade assembly |
1 |
|
1.1 |
GB/T 5783-M6×25-8.8-A2L |
Hex head bolt |
12 |
|
1.2 |
GB/T 93-6-A0P |
Standard spring washer |
12 |
|
1.3 |
GB/T 97.1-6-A0P |
Flat washer |
12 |
|
1.4 |
TE254.46.2.1-02 |
Rubber washer |
12 |
|
1.5 |
TB400.46C.3.1 |
Sunshade |
1 |
|
1.6 |
GB/T 6170-M10-8-A3L |
Hexagon nut , Style 1 |
4 |
|
1.7 |
GB/T 93-10-A0P |
Standard spring washer |
4 |
|
1.8 |
FT400.46.021 |
Gasket cluster |
4 |
|
1.9 |
TB400.46C.3.3 |
Sunshade fixed mount weldment |
1 |
|
1.10 |
GB/T 818-M10×30-4.8-A3L |
Cross recessed pan head screw |
4 |
|
1.11 |
TB400.46C.3-01 |
Sunshade fixed mount |
2 |
|
1.12 |
GB/T 6170-M12-10-A3L |
Hexagon nut , Style 1 |
4 |
|
1.13 |
GB/T 93-12-A0P |
Standard spring washer |
4 |
|
1.14 |
GB/T 96.1-12-A3L |
Big gasket |
4 |
|
1.15 |
GB/T 97.1-12-A0P |
Flat washer |
4 |
|
1.16 |
GB/T 5782-M12×110-8.8-A2L |
Hex head bolt |
4 |
|
1.17 |
GB/T 97.1-8-A0P |
Big gasket |
4 |
|
1.18 |
GB/T 93-8-A0P |
Standard spring washer |
4 |
|
1.19 |
GB/T 5783-M8×20-10.9-A2L |
Hex head bolt |
4 |
|
2 |
TB400.46C-01 |
Blanking cap |
8 |
|
3 |
FT400.46.010 |
Supporting beam mounting assembly |
1 |
|
3.1 |
FT400.46.022 |
Top bar weldment |
1 |
|
3.2 |
FT400.46.013 |
Left support beam weldment |
1 |
|
3.3 |
GB/T 5782-M16×90-10.9-A2L |
Hex head bolt |
6 |
|
3.4 |
GB/T 95-16-A0P |
Flat washer |
6 |
|
3.5 |
GB/T 93-16-A0P |
Standard spring washer |
6 |
|
3.6 |
GB/T 802-M16-6 |
Combined cap nut |
6 |
|
3.7 |
FT400.46.014 |
Right support beam weldment |
1 |
|
4 |
GB/T 5783-M14×40-8.8-A3L |
Hex head bolt |
4 |
|
5 |
GB/T 93-14-A0P |
Standard spring washer |
12 |
125
Foton TC2A454-027K Wheeled Tractor
FT400.46.001 Safety Frame Assembly(extention)
126
Foton TC2A454-027K Wheeled Tractor
FT400.46.001 Safety Frame Assembly(extention)
No. |
Part code and specification |
Part name |
Quantity |
Remark |
6 |
GB/T 6170-M14-8-A3L |
Hexagon nut , Style 1 |
16 |
|
7 |
GB/T 97.1-14-A0P |
Flat washer |
4 |
|
8 |
FT400.46.350 |
U-bolt |
4 |
|
9 |
FT400.46.114 |
Safety frame signboard |
1 |
|
10 |
GB/T 12618-3×15 |
Open-type flat head blind rivet |
4 |
127
Foton TC2A454-027K Wheeled Tractor

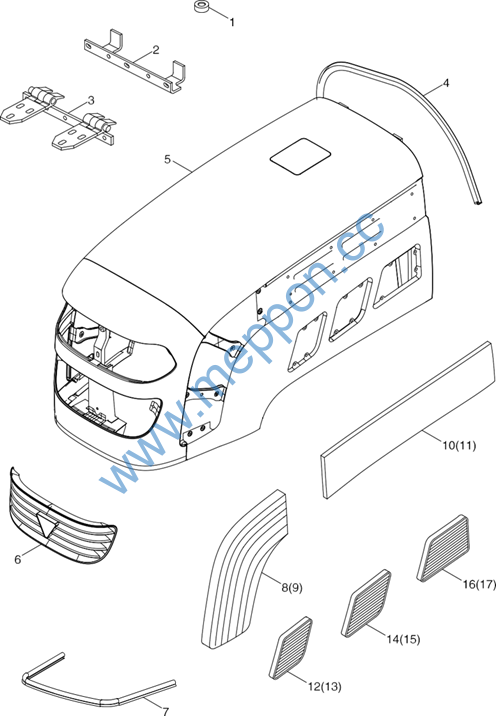

TC02471040000K Bonnet Assembly
128
Foton TC2A454-027K Wheeled Tractor
TC02471040000K Bonnet Assembly
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TC02471040000K |
Bonnet assembly |
1 |
||
1 |
TB400B.471-18 |
Backing block |
24 |
|
2 |
TB400B.471-15 |
Hinge chain upper seat |
2 |
|
3 |
TB400B.471-16 |
Hinge chain lower seat |
1 |
|
4 |
TB400B.471-14 |
Bonnet seal strip |
1 |
|
5 |
TB400B.471.4 |
Bonnet welding assembly |
1 |
|
6 |
TC02471040001K |
Front grid |
1 |
|
7 |
TB400B.471-17 |
Front lower buffer strip |
1 |
|
8 |
TB400B.471-02 |
Left front grid |
1 |
|
9 |
TB400B.471-03 |
Right front grid |
1 |
|
10 |
TB400B.471-04 |
Left rear decorative parts |
1 |
|
11 |
TB400B.471-05 |
Right rear decorative parts |
1 |
|
12 |
TB400B.471-06 |
Left front lower grid |
1 |
|
13 |
TB400B.471-07 |
Right front lower grid |
1 |
|
14 |
TB400B.471-08 |
Left middle lower grid |
1 |
|
15 |
TB400B.471-09 |
Right middle lower grid |
1 |
|
16 |
TB400B.471-10 |
Left rear lower grid |
1 |
|
17 |
TB400B.471-11 |
Right rear lower grid |
1 |
129
Foton TC2A454-027K Wheeled Tractor

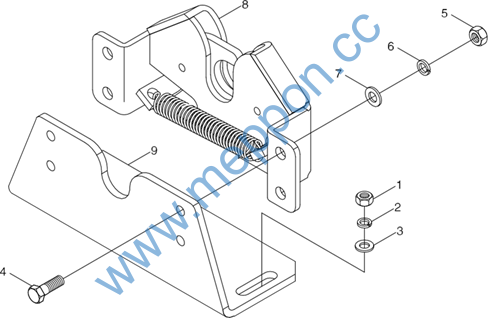

TB400B.473 Bonnet Lock Mechanism Assembly
130
Foton TC2A454-027K Wheeled Tractor
TB400B.473 Bonnet Lock Mechanism Assembly
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TB400B.473 |
Bonnet lock mechanism assembly |
1 |
||
1 |
GB/T 6170-M8-8-A2L |
Type 1 hex nut |
3 |
|
2 |
GB/T 93-8-A0P |
Standard spring washer |
3 |
|
3 |
GB/T 97.1-8-A0P |
Flat washer |
3 |
|
4 |
GB/T 5783-M6×20-8.8-A2L |
Hex bolt |
4 |
|
5 |
GB/T 6170-M6-8-A2L |
Type 1 hex nut |
5 |
|
6 |
GB/T 93-6-A0P |
Standard spring washer |
4 |
|
7 |
GB/T 97.1-6-A0P |
Flat washer |
2 |
|
8 |
TG1204.474.4 |
Bonnet lock assembly |
1 |
|
9 |
TB400B.473-01 |
Bonnet lock plate |
1 |
|
10 |
GB/T 91-1.6×16-A0P |
Cotter pin |
3 |
|
11 |
TB400B.473.2 |
Pull rod weldment |
1 |
|
12 |
GB/T 91-2.5×25-A0P |
Cotter pin |
1 |
|
13 |
TB400B.473.3 |
Rocker arm weldment |
1 |
|
14 |
TB400B.473.4 |
Pull rod weldment (2) |
1 |
|
15 |
FT800A.47.056 |
Handle assembly |
1 |
|
16 |
TB450.473-02 |
Rubber ring |
1 |
131
Foton TC2A454-027K Wheeled Tractor

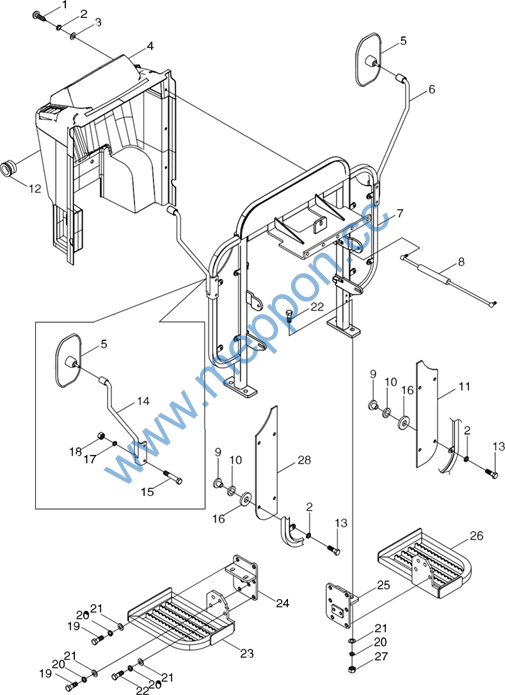

TC02474010000K Front Wall Fender Assembly
132
Foton TC2A454-027K Wheeled Tractor
TC02474010000K Front Wall Fender Assembly
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TC02474010000K |
Front wall fender assembly |
1 |
||
1 |
GB/T 818-M5×20-4.8-A2L |
Screw |
6 |
|
2 |
GB/T 93-5-A0P |
Spring washer |
14 |
|
3 |
GB/T 96.1-5-A0P |
Flat washer |
6 |
|
4 |
TB400B.474M.1 |
Instrument panel assembly |
1 |
|
5 |
TB400.456A.3 |
Rear-view mirror assembly |
2 |
|
6 |
TB400B.474E.2 |
Left bracket weldment |
1 |
|
7 |
TB400B.474E.1 |
Front wall weldment |
1 |
|
8 |
TB400.474H.2 |
Hood air spring |
2 |
|
9 |
TA700.452B-02 |
Plastic cast nut |
8 |
|
10 |
TA700.452B-03 |
Rubber washer |
16 |
|
11 |
TB400B.474E-01 |
Front windshield glass |
1 |
|
12 |
TB400.474E-01 |
Dustproof sleeve |
1 |
|
13 |
GB/T 5783-M5×16-A2L |
Bolt |
8 |
|
14 |
TB400B.474E.3 |
Right bracket weldment |
1 |
|
15 |
GB/T 5783-M8×50-A3L |
Bolt |
4 |
|
16 |
GB/T 97.1-8-A0P |
Washer |
4 |
|
16 |
TA700.452B-06 |
Rubber washer |
8 |
|
17 |
GB/T 93-8-A0P |
Washer |
4 |
|
18 |
GB/T 923-M8-5 |
Cap nut |
4 |
|
19 |
GB/T 5783-M12×30-A3L |
Bolt |
8 |
|
20 |
GB/T 93-12-A0P |
Washer |
16 |
|
21 |
GB/T 97.1-12-A0P |
Washer |
16 |
|
22 |
GB/T 5783-M12×40-A3L |
Bolt |
8 |
|
23 |
FT300.47.038 |
Right foot pedal assembly |
1 |
|
24 |
FT300.47.015 |
Hood bracket seat (right) |
1 |
|
25 |
FT300.47.014 |
Hood bracket seat (left) |
1 |
|
26 |
FT300.47.037 |
Left foot pedal assembly |
1 |
|
27 |
GB/T 6170-M12-A3L |
Nut |
4 |
|
28 |
TB400B.474E-02 |
Right front windshield glass |
1 |
133
Foton TC2A454-027K Wheeled Tractor

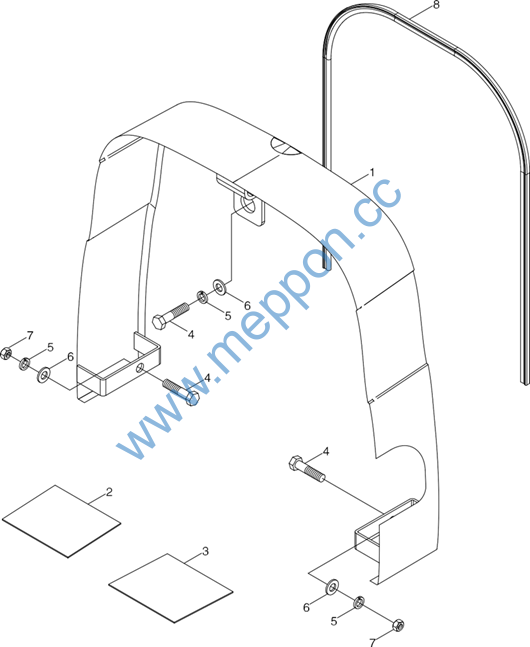

TB550.477B Bonnet Lengthened Plate Assembly
134
