LOVOL TC2A454-019K Tractor Parts Catalogue 17
TB450.482H 48.2-车身线束安装总成 48.2-BODY HARNESS INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5783-M6x16-A2L |
螺栓 |
BOLT |
2 |
2011-11_ |
10 |
GBT818-M4X10-A2L |
十字槽盘头螺钉 |
SCREW |
5 |
2011-11_ |
11 |
GBT93-4-A0P |
标准型弹簧垫圈 |
WASHER |
5 |
2011-11_ |
12 |
FT300.48.071a |
油量传感器 |
OIL QUANTITY SENSOR |
1 |
2011-11_ |
13 |
FT300.48D.2.3 |
左翘板开关 |
LEFT PADDLE SWITCH |
1 |
2009-12_ |
13 |
TB450.482.4 |
左翘板开关 |
LEFT PADDLE SWITCH |
1 |
2012-12_ |
14 |
TB450.482N.4 |
右翘板开关 |
RIGHT BUTTON SWITCH |
1 |
2012-12_ |
14 |
TB450.482.1 |
右翘板开关 |
RIGHT BUTTON SWITCH |
1 |
2009-12_ |
2 |
TB450.482H.2 |
中央电器盒总成 |
CENTRAL ELECTRICAL BOX ASSEMBLY |
1 |
2010-02_ |
2.12 |
TD9600000800 |
保险片 |
FUSE |
4 |
|
2.13 |
TD9600000900 |
保险片 |
FUSE |
3 |
2013-04_ |
2.14 |
TD9600001200 |
保险片 |
FUSE |
2 |
2013-04_ |
2.2 |
FT300.48.513 |
电子闪光器 |
ELECTRIC FLASH |
1 |
2011-11_ |
2.3 |
FT300.48.512 |
主电源继电器 |
MAIN POWER RELAY |
1 |
2011-11_ |
2.4 |
FT300.48D.2.2.2 |
预热继电器 |
PREHEATING RELAY |
1 |
2011-11_ |
2.5 |
FT300.48D.2.2.1 |
电压调节器 |
VOLTAGE ADJUSTER |
1 |
2011-11_ |
2.5 |
FT300.48D.2.2.1 |
电压调节器 |
VOLTAGE ADJUSTER |
1 |
2011-11_ |
3 |
GBT97.1-6-A0P |
平垫圈 |
WASHER |
2 |
2011-11_ |
4 |
GBT93-6-A0P |
弹簧垫圈 |
SPRING WASHER |
2 |
2011-11_ |
5 |
GBT6170-M6-A2L |
螺母 |
NUT |
2 |
2011-11_ |
6 |
FT65.48.095 |
线束紧固夹(一) |
HARNESS TIGHTEN CLIP (1) |
1 |
2011-11_ |
7 |
TB450.482.2 |
启动继电器 |
STARTING RELAY |
1 |
2009-12_ |
8 |
TB450.482J.1 |
车身线束总成 |
BODY HARNESS ASSEMBLY |
1 |
2011-11_ |
9 |
FT300.48.064 |
点火锁 |
IGNITION LOCK |
1 |
2011-11_ |

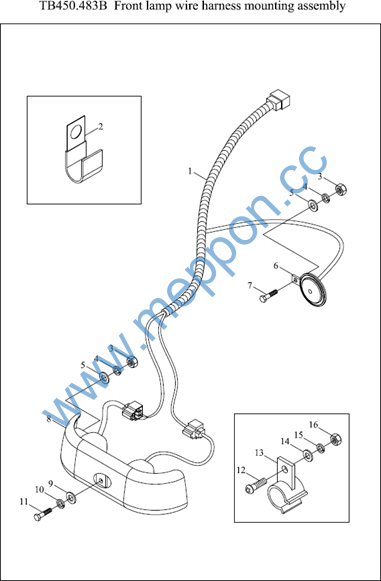

TB450.483B 48.3-前灯线束安装总成 48.3-FRONT LAMP HARNESS INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TB404.483.1 |
前灯线束总成 |
FRONT LAMP HARNESS ASSEMBLY |
1 |
2011-11_ |
10 |
GBT93-8-A0P |
垫圈 |
WASHER |
2 |
2011-11_ |
11 |
GBT5783-8X16-A2L |
六角头螺栓 |
BOLT |
2 |
2011-11_ |
12 |
GBT818-M5X14-A2L |
十字槽盘头螺钉 |
SCREW |
1 |
2011-11_ |
13 |
TB400.483-01 |
线束卡扣 |
HARNESS CLAMP |
1 |
2011-11_ |
14 |
GBT97.1-5-A0P |
垫圈 |
WASHER |
1 |
2011-11_ |
15 |
GBT93-5-A0P |
标准型弹簧垫圈 |
WASHER |
1 |
2011-11_ |
16 |
GBT6170-M5-A2L |
1型六角螺母 |
NUT |
1 |
2011-11_ |
2 |
FT65.48.097 |
线束固定夹(二) |
HARNESS LOCKING CLAMP (2) |
6 |
2011-11_ |
3 |
GBT6170-M6-A2L |
螺母 |
NUT |
3 |
2011-11_ |
4 |
GBT93-6-A0P |
弹簧垫圈 |
SPRING WASHER |
3 |
2011-11_ |
5 |
GBT97.1-6-A0P |
平垫圈 |
WASHER |
3 |
2011-11_ |
6 |
TD800.483B.3 |
电喇叭 |
ELECTRIC HORN |
1 |
2011-11_ |
7 |
GBT5783-M6x16-A2L |
螺栓 |
BOLT |
1 |
2011-11_ |
8 |
TB404.483.2 |
前大灯总成 |
FRONT BIG LAMP ASSEMBLY |
1 |
2011-11_ |
9 |
GBT97.1-8-A0P |
平垫圈 |
WASHER |
2 |
2011-11_ |

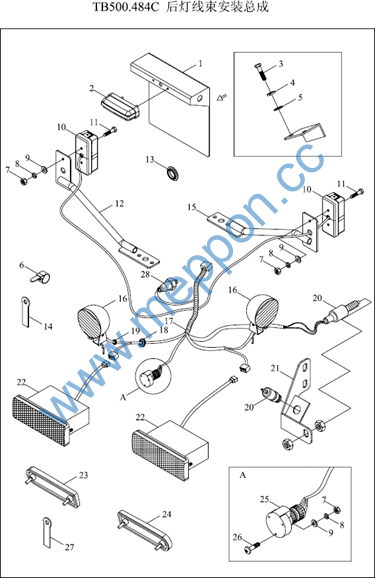

TB500.484C 48.4-后灯线束安装总成 48.4-REAR LAMP HARNESS INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TB500.484C.2 |
牌照灯安装支架焊合 |
NAMEPLATE LAMP INSTALLATION BRACKET |
1 |
2011-11_ |
10 |
TB450.484E.4 |
单面灯总成 |
WELDMENT |
2 |
2011-11_ |
11 |
GBT5783-M5X20-A2L |
六角头螺栓 |
SINGLE-SIDE LAMP ASSEMBLY |
4 |
2011-11_ |
12 |
TB500.484C.3 |
位置灯支架安装总成(右) |
BOLT |
1 |
2011-11_ |
13 |
TD800.484B-03 |
过线胶圈 |
SIDELIGHTS BRACKET INSTALLATION |
1 |
2011-11_ |
ASSEMBLY (RIGHT) |
|||||
14 |
TA600.486-01 |
线束紧固夹 |
RUBBER RING |
2 |
2011-11_ |
15 |
TB500.484C.4 |
位置灯支架安装总成(左) |
1 |
2011-11_ |
|
16 |
FT300.48.053a |
后照灯 |
HARNESS TIGHTEN CLIP |
2 |
2011-11_ |
17 |
TB500.484C.1 |
后灯线束总成 |
SIDELIGHTS BRACKET INSTALLATION |
1 |
2011-11_ |
18 |
FT65.48.093 |
穿线胶圈(一) |
ASSEMBLY (LEFT) |
2 |
2011-11_ |
REAR LAMP |
|||||
19 |
FT65.48.094 |
穿线胶圈(二) |
REAR LAMP HARNESS ASSEMBLY |
2 |
2011-11_ |
2 |
TD800.484B.3 |
牌照灯总成 |
RUBBER RING (ONE) |
1 |
2011-11_ |
20 |
FT300.48.033 |
制动灯开关 |
2 |
2011-11_ |
|
21 |
FT300.48C.211 |
制动开关安装板 |
RUBBER RING (2) |
1 |
2011-11_ |
22 |
TB404.484.3 |
后尾灯总成 |
NAMEPLATE LAMP ASSEMBLY |
2 |
2011-11_ |
BRAKE LIGHT SWITCH |
|||||
23 |
TB450.484E.5 |
左反射器 |
BRAKE SWITCH INSTALLATION PLATE |
1 |
2011-11_ |
24 |
TB450.484E.6 |
右反射器 |
TAIL LAMP ASSEMBLY |
1 |
2011-11_ |
25 |
TD800.484B.6 |
后挂车插座总成 |
1 |
2011-11_ |
|
26 |
GBT818-M5X35-A1L |
十字槽盘头螺钉 |
LEFT REFLECTOR |
3 |
2011-11_ |
27 |
FT65.48.097 |
线束固定夹(二) |
RIGHT REFLECTOR |
2 |
2011-11_ |
REAR TRAILER SOCKET ASSEMBLY |
|||||
28 |
TD800.484B.7 |
气压报警器 |
SCREW |
1 |
2011-11_ |
3 |
GBT5783-M8X16-A2L |
螺栓 |
HARNESS LOCKING CLAMP (2) |
6 |
2011-11_ |
4 |
GBT93-8-A0P |
垫圈 |
6 |
2011-11_ |
|
5 |
GBT97.1-8-A0P |
平垫圈 |
AIR PRESSURE ALARM |
6 |
2011-11_ |
6 |
3203505D9-L |
扎带 |
BOLT |
5 |
2011-11_ |
TB500.484C 48.4-后灯线束安装总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
7 8 9 |
GBT6170-M5-A2L GBT93-5-A0P GBT97.1-5-A0P |
1型六角螺母 标准型弹簧垫圈垫圈 |
NUT WASHER WASHER |
11 11 11 |
2011-11_ 2011-11_ 2011-11_ |

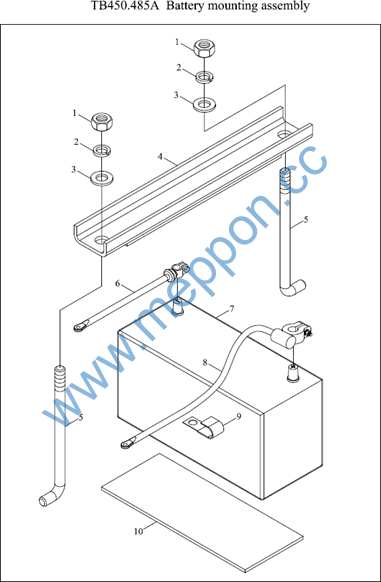

TB450.485A 48.5-蓄电池安装总成 48.5-BATTERY INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT6170-M8-A2L |
螺母 |
NUT |
2 |
2011-11_ |
10 |
TB450.485.1 |
蓄电池减震垫 |
BATTERY SHOCK ABSORPTION MAT |
2 |
2010-08_ |
10 |
FT450.48.102 |
蓄电池减震垫 |
BATTERY SHOCK ABSORPTION MAT |
1 |
2004-01_ |
2 |
GBT93-8-A0P |
垫圈 |
WASHER |
2 |
2011-11_ |
3 |
GBT97.1-8-A0P |
平垫圈 |
WASHER |
2 |
2011-11_ |
4 |
TG1204.485-02 |
电瓶压板 |
BATTERY PRESS PLATE |
1 |
2011-11_ |
5 |
TG1204.485-01 |
电瓶U型拉杆 |
U-TYPE PULL ROD OF BATTERY |
2 |
|
6 |
TB400.485A.2 |
电瓶搭铁线 |
BATTERY IRON WIRE |
1 |
2011-11_ |
7 |
FT450.48.010 |
蓄电池 |
BATTERY |
1 |
2011-11_ |
8 |
TB400.485A.1 |
电源线总成 |
POWER WIRE ASSEMBLY |
1 |
2011-11_ |
9 |
FT65.48.095 |
线束紧固夹(一) |
HARNESS TIGHTEN CLIP (1) |
1 |
2011-11_ |

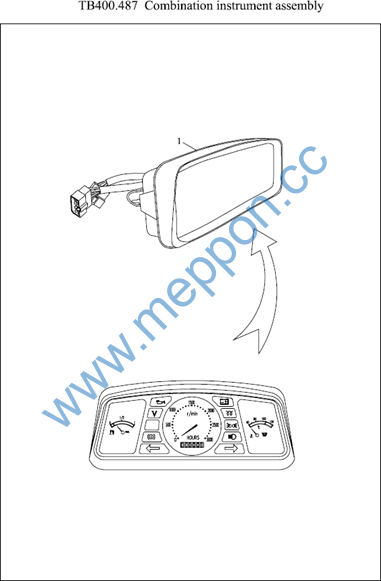

TB400.487 48.7-组合仪表总成 48.7-COMBINED INSTRUMENT ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 1 |
FT300.48.061 FT300.48.061a |
组合仪表总成组合仪表总成 |
COMBINED INSTRUMENT ASSEMBLY COMBINED INSTRUMENT ASSEMBLY |
1 1 |
2004-01_ 2009-05_ |

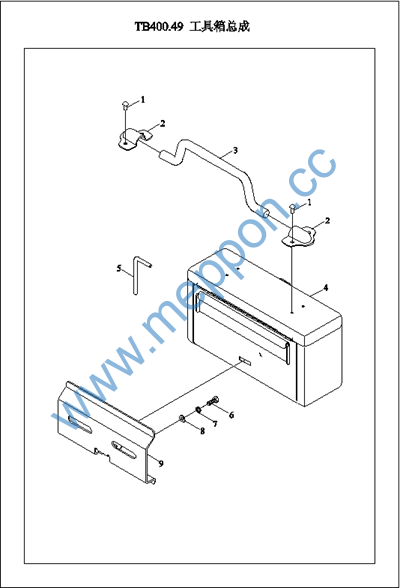

TB400.49 49-工具箱总成 49-TOOL BOX ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT867-4X8 |
铆钉 |
RIVET |
4 |
2013-02_ |
2 |
FT65.49.101 |
提手座 |
HANDLE SEAT |
2 |
2013-02_ |
3 |
FT65.49.115 |
提手 |
HANDLE |
1 |
2013-02_ |
4 |
FT300.49.012 |
工具箱焊合总成 |
TOOL BOX WELDMENT ASSEMBLY |
1 |
2013-02_ |
5 |
FT65.49.102 |
插销 |
CROSS PIN |
1 |
2013-02_ |
6 |
GBT5783-M12X25-8.8-A3L |
六角头螺栓 |
BOLT |
2 |
2013-02_ |
7 |
GBT93-12-A0P |
弹簧垫圈 |
SPRING WASHER |
2 |
2013-02_ |
8 |
GBT97.1-12-A0P |
平垫圈 |
WASHER |
2 |
2013-02_ |
9 |
FT65.49.103 |
固定支板 |
FIXING SUPPORT PLATE |
1 |
2013-02_ |
TB400.49-01 |
过渡安装板 |
transition plate |
1 |
2011-12_ |
