LOVOL TC2A454-006K Tractor Parts Catalogue 08
TB554.312 31.2-前托架总成 31.2-FRONT BRACKET ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 3 |
GBT5782-M16X110-10.9-A2L GBT93-16-A0P TB554.312-01 |
六角头螺栓弹簧垫圈 前托架 |
BOLT SPRING WASHER FRONT BRACKET |
6 6 1 |
2011-11_ 2011-11_ 2011-11_ |

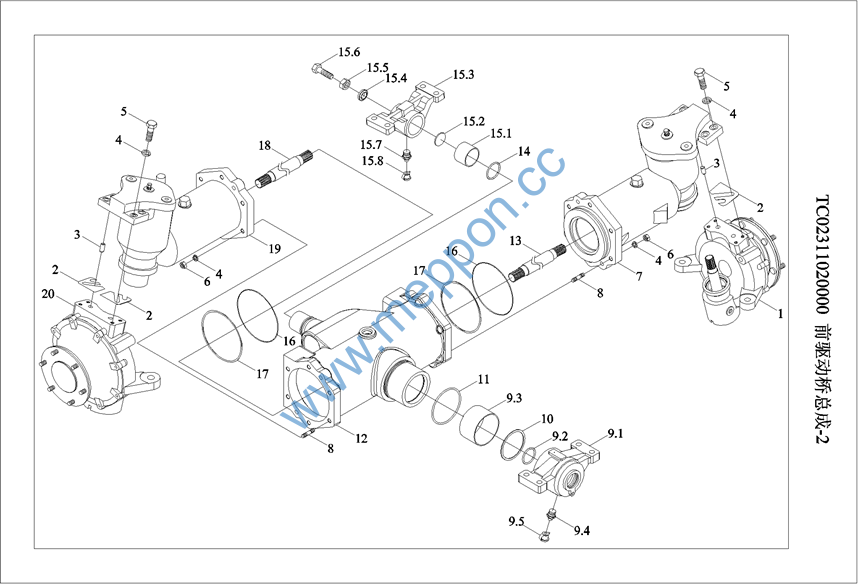

TC02311020000-2 31.2-前驱动桥总成 FRONT DRIVING AXLE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
11 |
GBT3452.1-97.5X3.55G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2014-04_ |
15.2 |
TC02311010067 |
垫片 |
WASHER |
1 |
2014-04_ |
15.5 |
GBT6170-M16-8-A3L |
1型六角螺母 |
NUT |
1 |
2014-04_ |
15.6 |
GBT5783-M16X50-8.8-A3L |
六角头螺栓 |
BOLT |
1 |
2014-04_ |
17 |
TC02311010081 |
调整垫片 |
ADJUSTING WASHER |
999 |
2014-04_ |
2 |
TC02311010012 |
调整垫 |
ADJUSTING GASKET |
999 |
2014-04_ |
3 |
GBT119.1-12m6X22-A0P |
圆柱销 |
PIN |
1 |
2014-04_ |
4 |
GBT93-12-A0P |
弹簧垫圈 |
SPRING WASHER |
24 |
2014-04_ |
5 |
GBT5783-M12X40-10.9-A3L |
六角头螺栓 |
BOLT |
8 |
2014-04_ |
6 |
GBT6170-M12-10-A3L |
1型六角螺母 |
NUT |
12 |
2014-04_ |
8 |
GBT899-GM12-M12X40-10.9-A3L |
双头螺柱 |
8.8-A3L STUD |
12 |
2014-04_ |
9.2 |
GBT3452.1-45X3.55G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2014-04_ |
9.4 |
JB/T 7940.1-M10X1 |
油杯 |
OIL CUP |
1 |
2014-04_ |
9.5 |
TD800.311C.1-01 |
油杯防尘帽 |
DUSTPROOF CAP OF OIL CUP |
1 |
2014-04_ |
9.5 |
TD800.311C.1-01 |
油杯防尘帽 |
DUSTPROOF CAP OF OIL CUP |
1 |
2014-04_ |

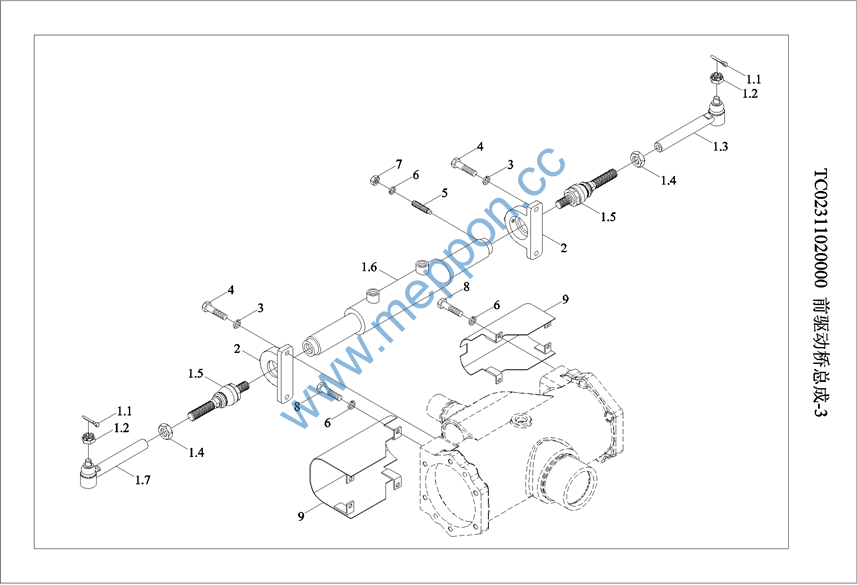

TC02311020000-3 31.3-前驱动桥总成 FRONT DRIVING AXLE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1.1 |
GBT91-3.2X40-A0P |
开口销 |
PIN |
2 |
2014-04_ |
1.2 |
TC02311010075 |
六角开槽螺母 |
HEXAGON SLOTTED NUT |
2 |
2014-04_ |
1.4 |
GBT6173-M22X1.5-05-A3L |
六角薄螺母 |
NUT |
2 |
|
3 |
GBT93-12-A0P |
弹簧垫圈 |
SPRING WASHER |
24 |
2014-04_ |
4 |
GBT5783-M12X35-10.9-A3L |
六角头螺栓 |
BOLT |
4 |
2014-04_ |
6 |
GBT93-8-A0P |
垫圈 |
WASHER |
10 |
2014-04_ |
7 |
GBT6170-M8-8-A2L |
Ⅰ型六角螺母 |
I-TYPE HEXAGON NUT |
2 |
2014-04_ |
8 |
GBT5783-M8X16-8.8-A2L |
六角头螺栓 |
BOLT |
8 |
2014-04_ |

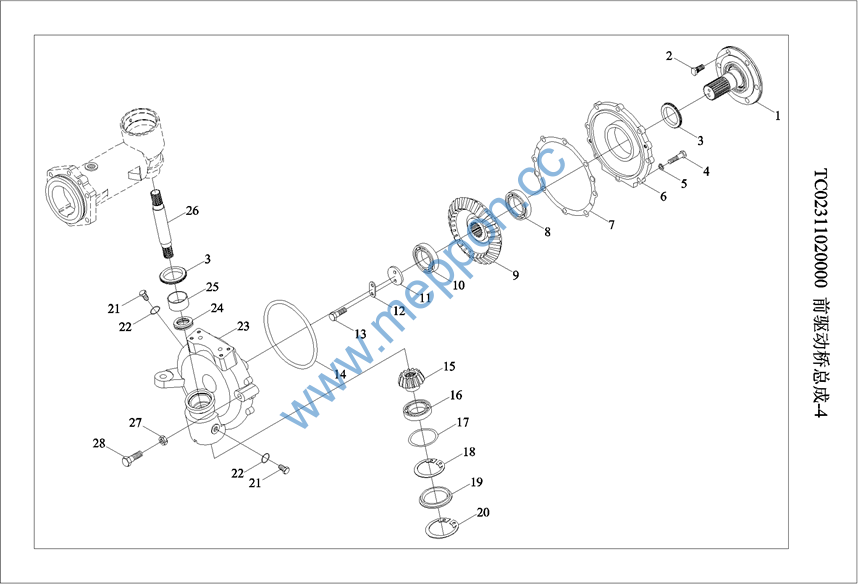

TC02311020000-4 31.4-前驱动桥总成 FRONT DRIVING AXLE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TC02311020014 |
前驱动轴 |
FRONT DRIVING SHAFT |
1 |
2014-04_ |
10 |
GBT276-6310 |
轴承 |
BEARING |
1 |
2014-04_ |
11 |
TC02311010055 |
垫片 |
WASHER |
1 |
2014-04_ |
13 |
GBT5783-M8X35-8.8-A2L |
六角头螺栓 |
BOLT |
2 |
2014-04_ |
15 |
TC02311010053 |
端部小齿轮 |
END PINION |
1 |
2014-04_ |
16 |
GBT276-6308 |
深沟球轴承 |
BEARING |
1 |
2014-04_ |
17 |
TC02311010059 |
调整垫Ⅱ |
ADJUSTABLE WASHER |
999 |
2014-04_ |
18 |
GBT893.1-90 |
挡圈90 |
RETAINER RING |
1 |
2014-04_ |
2 |
TC02311020015 |
滚花螺栓 |
BOLT |
6 |
2014-04_ |
20 |
GBT893.1-102 |
孔用弹性挡圈 |
SNAP RING |
1 |
2014-04_ |
22 |
GBT3452.1-21.2X2.65G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
2 |
2014-04_ |
24 |
GBT301-51107 |
轴承 |
BEARING |
1 |
2014-04_ |
26 |
TC02311010056 |
端部花键轴 |
END SPLINE SHAFT |
1 |
2014-04_ |
27 |
GBT6172.1-M16-04-A3L |
六角薄螺母 |
NUT |
1 |
2014-04_ |
28 |
GBT5783-M16X40-10.9-A3L |
六角头螺栓 |
BOLT |
1 |
2014-04_ |
3 |
TC02311010032 |
浮动油封 |
FLOATING OIL SEAL |
2 |
2014-04_ |
4 |
GBT5783-M10X40-10.9-A3L |
六角头螺栓 |
BOLT |
8 |
2014-04_ |
5 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
8 |
2014-04_ |
6 |
TC02311010050 |
端部大盖 |
BIG END COVER |
1 |
2014-04_ |
7 |
TC02311010060 |
调整垫Ⅰ |
ADJUSTABLE WASHER |
999 |
2014-04_ |
8 |
GBT276-6410 |
深沟球轴承 |
BEARING |
1 |
2014-04_ |
9 |
TC02311010052 |
端部大齿轮 |
BIG END GEAR |
1 |
2014-04_ |

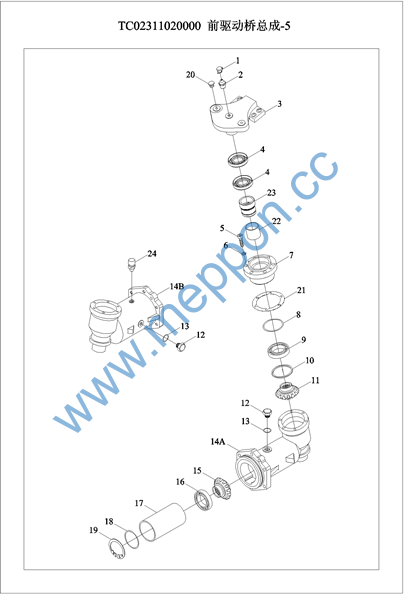

TC02311020000-5 31.5-前驱动桥总成 FRONT DRIVING AXLE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TD800.311C.1-01 |
油杯防尘帽 |
DUSTPROOF CAP OF OIL CUP |
1 |
2014-04_ |
1 |
TD800.311C.1-01 |
油杯防尘帽 |
DUSTPROOF CAP OF OIL CUP |
1 |
2014-04_ |
11 |
TC02311020018 |
从动齿轮 |
DRIVEN GEAR |
1 |
2014-04_ |
13 |
GBT3452.1-21.2X2.65G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2014-04_ |
15 |
TC02311020017 |
主动齿轮 |
DRIVING GEAR |
1 |
2014-04_ |
16 |
GBT276-6309 |
深沟球轴承 |
BEARING |
1 |
2014-04_ |
18 |
TC02311010073 |
调整垫片 |
ADJUSTING WASHER |
999 |
2014-04_ |
19 |
GBT893.1-100 |
孔用弹性挡圈 |
SNAP RING |
1 |
2014-04_ |
2 |
JB/T 7940.1-M10X1 |
油杯 |
OIL CUP |
1 |
2014-04_ |
21 |
TC02311010040 |
调整垫 |
ADJUSTING GASKET |
999 |
2014-04_ |
24 |
TD904.311K.1.6 |
通气塞 |
VENT PLUG |
1 |
2014-04_ |
3 |
TC02311010041 |
连接盖 |
CONNECTING COVER |
1 |
2014-04_ |
5 |
GBT70.1-M8X25-8.8 |
内六角圆柱头螺钉 |
SCREW |
6 |
2014-04_ |
6 |
GBT93-8-A0P |
垫圈 |
WASHER |
6 |
2014-04_ |
9 |
GBT276-6211 |
深沟球轴承 |
BEARING |
1 |
2014-04_ |

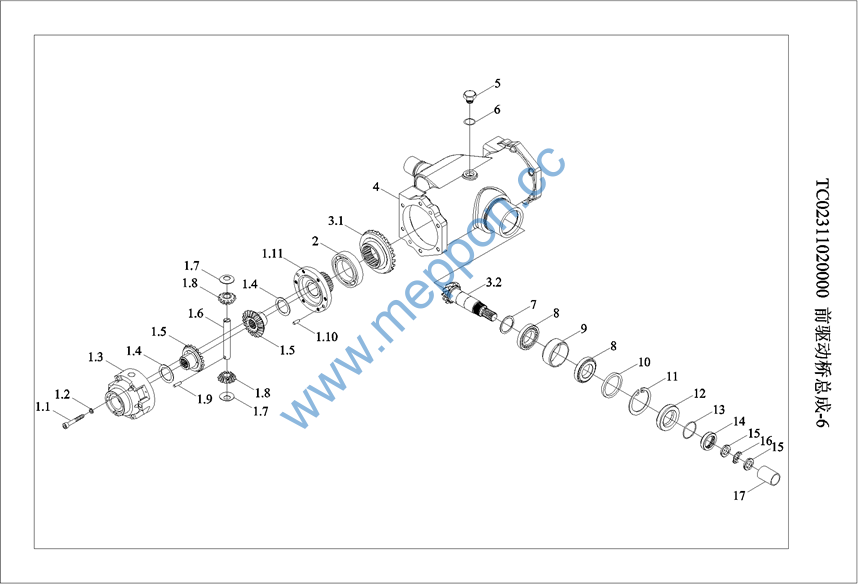

TC02311020000-6 31.6-前驱动桥总成 FRONT DRIVING AXLE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TC02311010018 |
差速器总成 |
DIFFERENTIAL ASSEMBLY |
1 |
2014-04_ |
1.1 |
GBT70.1-M10X70-8.8 |
内六角圆柱头螺钉 |
SCREW |
6 |
2014-04_ |
1.10 |
GBT119.1-8h8X20-A0P |
圆柱销 |
PIN |
2 |
2014-04_ |
1.11 |
TC02311010028 |
差速器右壳 |
DIFFERENTIAL RIGHT HOUSING |
1 |
2014-04_ |
1.2 |
GBT93-10 |
垫圈10 |
WASHER 10 |
6 |
2014-04_ |
1.3 |
TC02311010027 |
差速器左壳 |
DIFFERENTIAL LEFT HOUSING |
1 |
2014-04_ |
1.4 |
TC02311010030 |
半轴齿轮垫片 |
HALF SHAFT GEAR WASHER |
2 |
2014-04_ |
1.5 |
TC02311010035 |
半轴齿轮 |
HALF SHAFT GEAR |
2 |
2014-04_ |
11 |
GBT893.1-80 |
孔用挡圈 |
RETAINER RING FOR HOLE |
1 |
2014-04_ |
12 |
GBT9877.1-FB55X80X8D |
油封 |
OIL SEAL |
1 |
2014-04_ |
13 |
GBT3452.1-41.2X3.55G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2014-04_ |
2 |
GBT276-6216 |
深沟球轴承 |
BEARING |
2 |
2014-04_ |
3.1 |
TC02311010029 |
中央传动大螺伞齿轮 |
CENTRAL TRANSMISSION BIG SPIRAL BEVEL |
1 |
2014-04_ |
3.2 |
TC02311010020 |
主动螺伞齿轮轴 |
GEAR |
1 |
2014-04_ |
6 |
GBT3452.1-21.2X2.65G |
液压气动用O形橡胶密封圈 |
DRIVING SPIRAL BEVEL GEAR SHAFT |
1 |
2014-04_ |
O-SEAL RING |
|||||
8 |
GBT297-32208 |
圆锥滚子轴承 |
2 |
2014-04_ |
|
BEARING |

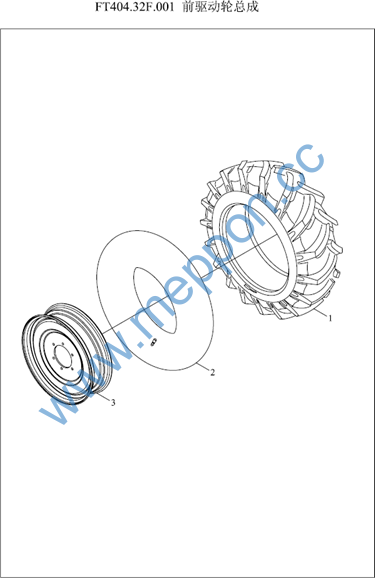

FT404.32F.001 32-前驱动轮总成 32-FRONT DRIVING WHEEL ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 3 |
GBT2979-8.3-20-6PR-PR GBT2979-8.3-20-R FT404.32F.011 |
拖拉机驱动轮水田专用斜交结构外胎拖拉机驱动轮内胎 轮辋焊合 |
DRIVING WHEEL OUTER TUBE DRIVING WHEEL INNER TUBE WHEEL RIM WELD |
1 1 1 |
2013-02_ 2011-11_ |
