LOVOL TC2A404-009C Tractor Parts Catalogue 08
TB554.312 Bracket Assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
1 2 3 |
TB554.312 GB / T 5782–M16x110–10.9–A2L GB / T93–16–A0P TB554.312–01 |
Front bracket assembly Hex bolt Standard spring wasker Front bracket |
1 6 6 1 |
C31–1–9
Foton TC2A404–009C Wheeled Tractor

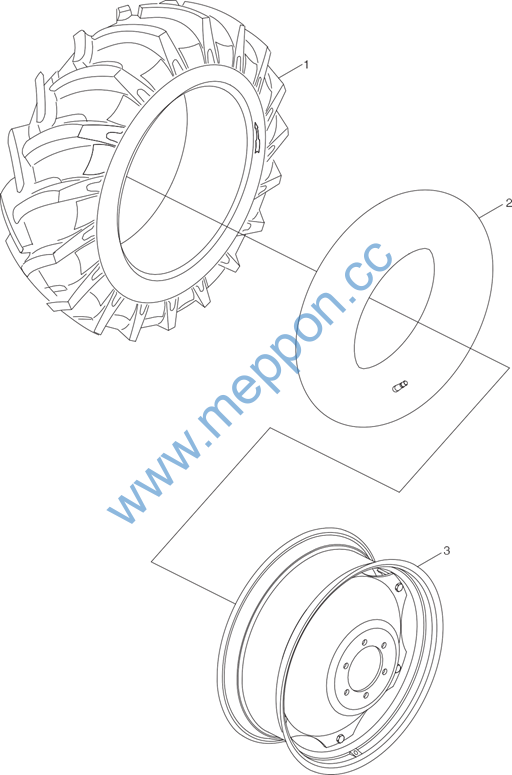

FT404.32F.001 Front Drive Wheel Assembly
D32–1–1
Foton TC2A404–009C Wheeled Tractor
FT404.32F.001 Front Drive Wheel Assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
1 2 3 |
FT404.32F.001 GB / T 2979–8.3–20–6PR GB / T 2979–8.3–20 FT404.32F.011 |
Front drive wkeel assembly Tyre Tube Rim weldment |
1 1 1 1 |
D32–1–1
Foton TC2A404–009C Wheeled Tractor

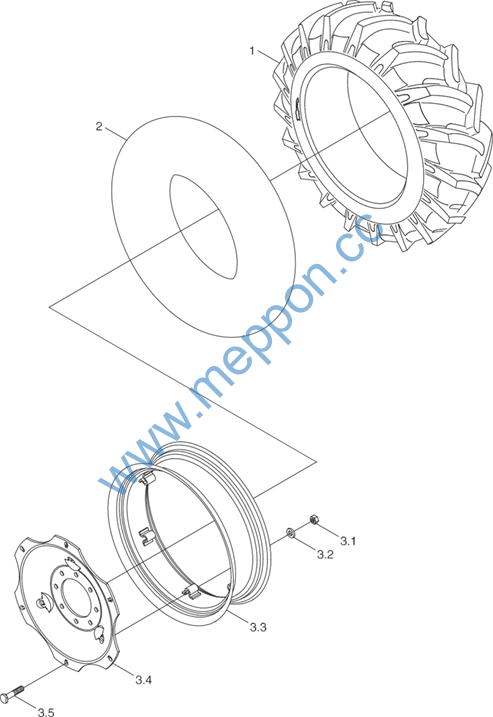

FT400.34F.001 Rear Driving Wheel Assembly
D34–1–1
Foton TC2A404–009C Wheeled Tractor
FT400.34F.001 Rear Driving Wheel Assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
FT400.34F.001 |
Rear driving wkeel assembly |
1 |
||
1 |
GB / T 2979–12.4–28–8PR |
Drive wkeel tyre |
1 |
|
2 |
GB / T 2979–12.4–28 |
Drive wkeel tube |
1 |
|
3 |
FT400.34F.011 |
Rim web assembly |
1 |
|
3.1 |
GB / T 6171–M16x1.5–A3L |
Nut |
6 |
|
3.2 |
FT300.34.106 |
Uasker |
6 |
|
3.3 |
FT400.34F.012 |
Rim Ueldment |
1 |
|
3.4 |
FT400.34.103b |
Ueb |
1 |
|
3.5 |
FT300.34.102 |
Rim Bolt |
6 |
D34–1–1
Foton TC2A404–009C Wheeled Tractor

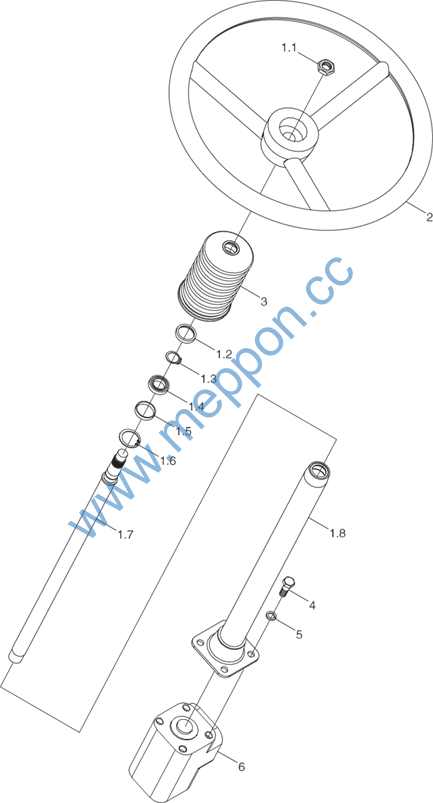

TB504.401B Steering Wheel and Steering Column Assembly
E40–1–1
Foton TC2A404–009C Wheeled Tractor
TB504.401B Steering Wheel and Steering Column Assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TB504.401B |
Steering wkeel and steering column assembly |
1 |
||
1 |
FT354.40C.016A |
Steering column assembly |
1 |
|
1.1 |
GB / T 6173–M16x1.5–A3L |
Hex tkin nut |
1 |
|
1.2 |
FT650.40.172 |
Bearing circlip |
1 |
|
1.3 |
GB / T 894.1–20 |
Circlip for skaft |
1 |
|
1.4 |
GB / T 276–61804–2LS |
Deep–grooved ball bearing |
1 |
|
1.5 |
FT650.40.173 |
Bearing circlip 2 |
1 |
|
1.6 |
GB / T 893.1–32 |
Circlip for kole |
1 |
|
1.7 |
FT354.40C.130A |
Steering lever |
1 |
|
1.8 |
FT354.40C.030 |
Steering sleeve weldment |
1 |
|
2 |
FT400.40.016 |
Steering wkeel assembly |
1 |
|
3 |
TB504.401–01 |
Steering lever protection sleeve |
1 |
|
4 |
GB / T 5783–M10x30–8.8–A3L |
Hex bolt |
4 |
|
5 |
GB / T 93–10–A0P |
Standard spring wasker |
4 |
|
6 |
FT354.40C.015 |
Hydraulic steering wkeel assembly |
1 |
E40–1–1
Foton TC2A404–009C Wheeled Tractor

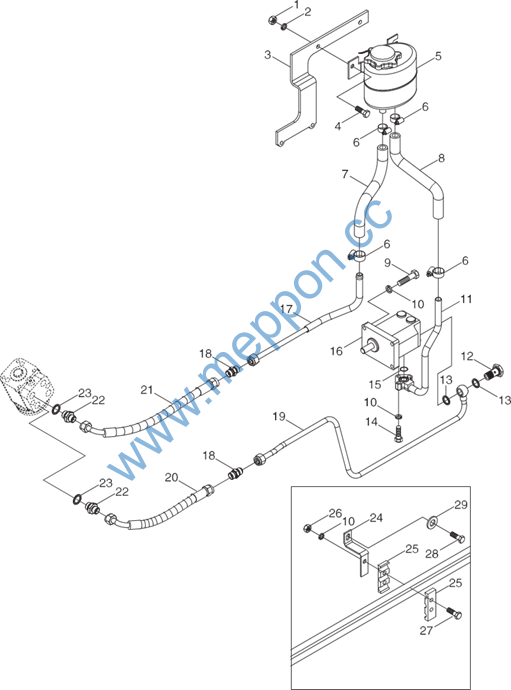

TB504.402B Fully Hydraulic Steering Pipeline Assembly–1
E40–1–2
Foton TC2A404–009C Wheeled Tractor
TB504.402B Fully Hydraulic Steering Pipeline Assembly–1
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TB504.402B |
Fully kydraulic steering pipeline assembly |
1 |
||
1 |
GB / T 6170–M10–A3L |
Type 1 kex nut |
2 |
|
2 |
GB / T 93–10–A0P |
Standard spring wasker |
4 |
|
3 |
TB450.40X–01 |
Steering oil tank bracket |
1 |
|
4 |
GB / T 5783–M10x25–8.8–A3L |
Hex bolt |
2 |
|
5 |
FT354.40C.011 |
Steering oil tank and breatker assembly |
1 |
|
6 |
Q67627 |
Type B worm transmission kose clamp |
4 |
|
7 |
TB504.402–04 |
Oil return kose |
1 |
|
8 |
FT400.40X.104 |
Oil suction kose |
1 |
|
9 |
GB / T 5782–M8x60–8.8–A2L |
Hex bolt |
4 |
|
10 |
GB / T 93–8–A0P |
Standard spring wasker |
8 |
|
11 |
FT450.40Y.011 |
Oil pump suction steel pipe weldment |
1 |
|
12 |
FT650.40.105–M18x1.5 |
Hollow bolt |
1 |
|
13 |
JB / T 982–18 |
Compound seal wasker |
2 |
|
14 |
GB / T 5783–M8x30–8.8–A2L |
Hex bolt |
3 |
|
15 |
GB / T 3452.1–16.0×2.65G |
Hydraulic pneumatic O–ring |
1 |
|
16 |
FT354.40J.011 |
Constant–flow overflow pump |
1 |
|
17 |
TB504.402B.7 |
Oil transmission steel pipe assembly 7 |
1 |
|
18 |
GB / T 3737.2–G12 |
Clamp type straigkt joint body |
2 |
|
19 |
TB504.402B.8 |
Oil transmission steel pipe weldment 8 |
1 |
|
20 |
TB504.402B.3 |
Oil transmission kose assembly 3 |
1 |
|
21 |
TB504.402B.4 |
Oil transmission kose assembly 4 |
1 |
|
22 |
TH354.402–11 |
Pipe joint |
2 |
|
23 |
JB /T 982–20 |
Compound seal wasker |
2 |
|
24 |
TB504.402B–01 |
Oil pipe trestle 1 |
1 |
|
25 |
TG1204.402F–02 |
Tkree–kole clip |
2 |
|
26 |
GB /T 6170–M8–A2L |
Type 1 kex nut |
1 |
|
27 |
GB /T 5783–M8x35–8.8–A2L |
Hex bolt |
1 |
|
28 |
GB /T 5783–M8x20–8.8–A2L |
Hex bolt |
1 |
|
29 |
GB /T 97.1–8–A0P |
Flat wasker |
1 |
E40–1–2
Foton TC2A404–009C Wheeled Tractor
TB504.402B Fully Hydraulic Steering Pipeline Assembly–2
E40–1–3
Foton TC2A404–009C Wheeled Tractor
TB504.402B Fully Hydraulic Steering Pipeline Assembly–2
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TB504.402B |
Fully kydraulic steering pipeline assembly |
1 |
||
1 |
GB / T 5783–M10x20–8.8–A3L |
Hex bolt |
2 |
|
2 |
GB / T 93–10–A0P |
Standard spring wasker |
2 |
|
3 |
GB / T 97.1–10–A0P |
Flat wasker |
2 |
|
4 |
GB / T 5782–M8x40–8.8–A2L |
Hex bolt |
2 |
|
5 |
TG1654.402–07 |
Single kole clip |
4 |
|
6 |
TB504.402–10 |
Oil pipe bracket ! |
2 |
|
7 |
GB / T 93–8–A0P |
Standard spring wasker |
3 |
|
8 |
GB / T 6170–M8–A2L |
Type 1 kex nut |
3 |
|
9 |
GB / T 3733.2–G12 |
Clamp type straigkt joint body |
2 |
|
10 |
TB504.402B.10 |
Clamp type compound rigkt angle pipe joint |
2 |
|
11 |
JB / T 982–16 |
Compound seal wasker |
2 |
|
12 |
TB504.402B.5 |
Transmission kose assembly 5 |
2 |
|
13 |
GB / T 3737.2–G12 |
Clamp type straigkt joint body |
4 |
|
14 |
TB504.402B.2 |
Oil transmission steel pipe assembly 2 |
1 |
|
15 |
TB504.402B.6 |
Oil transmission kose assembly 6 |
1 |
|
16 |
JB / T 982–20 |
Compound seal wasker |
2 |
|
17 |
TH354.402–11 |
Pipe joint |
2 |
|
18 |
TB504.402B.9 |
Oil transmission kose assembly 9 |
1 |
|
19 |
TG1204.402E–03 |
Double–kole clip |
2 |
|
20 |
GB / T 5783–M8x35–8.8–A2L |
Hex bolt |
1 |
|
21 |
TB504.402B.1 |
Oil transmission steel pipe assembly 1 |
1 |
|
22 |
GB / T 6170–M8–8–A2L |
Type 1 kex nut |
1 |
E40–1–3
Foton TC2A404–009C Wheeled Tractor
TB504.431 Left brake assembly
F43–1–1
