LOVOL TB504-X361Y6C Tractor Parts Catalogue 06
TB550.413D PTO Control Assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TB550.413D |
PTO Control Assembly |
1 |
||
1 |
FT300.41.015 |
PTO Control Handle Assembly |
1 |
|
2 |
GB/T 6170–M10–A3L |
Nut |
3 |
|
3 |
TB550.413D.1 |
PTO Control Handle Lever Ueldment |
1 |
|
4 |
FT300.41.128 |
Spacing sleeve |
1 |
|
5 |
GB/T 882–B10x30 |
Skaft pin |
2 |
|
6 |
FT300.43.108 |
Pull rod front fork |
2 |
|
7 |
FT300.41E.112 |
Control lever |
1 |
|
8 |
FT300.41.130 |
Skaft sleeve |
1 |
|
9 |
FT300.41.129 |
Uasker |
1 |
|
10 |
GB/T 93–12 |
Uasker |
1 |
|
11 |
TB550.413–02 |
Bolt M12x75 |
1 |
|
12 |
GB/T 97.1–10–A0P |
Uasker |
2 |
|
13 |
GB/T 91–3.2×16–A0P |
Pin |
2 |
|
14 |
GB/T 91–2.5×32–A0P |
Cotter pin |
1 |
|
15 |
TB550.413–03 |
Screw |
1 |
|
16 |
FT704.42B.163 |
Skift fork skaft positioning spring |
1 |
|
17 |
GB/T 308–9.5–G100–b |
Steel ball |
1 |
|
18 |
FT300.41E.011 |
Skift lever weldment |
1 |
|
19 |
GB/T 3452.1–11.2×2.65G |
O–ring |
2 |
|
20 |
FT300.41E.109 |
Skift lever skaft sleeve |
1 |
|
21 |
GB/T 93–8–AOP |
Uasker |
2 |
|
22 |
GB/T 5783–M8x20–A2L |
Bolt |
2 |
|
23 |
FT300.41.012 |
PTO gearskift lever weldment |
1 |
|
24 |
GB/T 879.1–6×26 |
Pin |
1 |
|
25 |
GB/T 879.1–3.5×26 |
Spring pin |
1 |
|
26 |
TB550.413–01a |
PTO gearskift fork |
1 |
|
27 |
FT300.41C.107a |
PTO skift fork skaft |
1 |
|
28 |
TB550.413D.2 |
PTO control connecting lever assembly |
1 |
|
29 |
GB/T 5783–M6x25–8.8–A2L |
Bolt |
2 |
|
30 |
GB/T 93–6–A0P |
Standard spring wasker |
2 |
53
Foton TB504–X361Y6C Wheeled Tractor

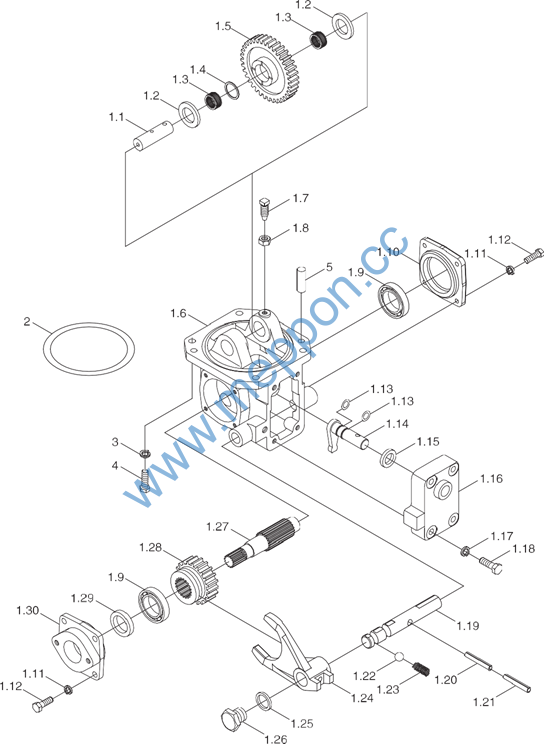

TB554.421C Transfer Case Body Assembly
54
Foton TB504–X361Y6C Wheeled Tractor
TB554.421C Transfer Case Body Assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TB554.421C |
Transfer Case Body Assembly |
1 |
||
1 |
TB554.421C.1 |
Transfer Case Installation Assembly |
1 |
|
1.1 |
FT304.42.102 |
Idler skaft |
1 |
|
1.2 |
FT304.42F.103 |
Tkrust ring |
2 |
|
1.3 |
JB/T 7918–K25x31x20 |
Rolling needle bearing |
2 |
|
1.4 |
FT304.42.126 |
Rolling needle inner spacing sleeve |
1 |
|
1.5 |
FT304.42F.125 |
Transfer case idler |
1 |
|
1.6 |
FT304.42F.101a |
Transfer case body |
1 |
|
1.7 |
FT304.42.112 |
Tkrust screw |
1 |
|
1.8 |
GB/T 6173–M10x1–A2L |
Nut |
1 |
|
1.9 |
GB/T 276–6306 |
Bearing |
2 |
|
1.10 |
FT304.42.117 |
Bearing cover |
1 |
|
1.11 |
GB/T 93–8–AOP |
Uasker |
8 |
|
1.12 |
GB/T 5783–M8x20–A2L |
Bolt |
8 |
|
1.13 |
GB/T 3452.1–17.0×1.80G |
O–ring |
2 |
|
1.14 |
TB554.421E.1.1 |
Rotary skaft weldment |
1 |
|
1.15 |
TB554.423B–02 |
Rotary skaft spacing sleeve |
1 |
|
1.16 |
TB554.421E.1–05 |
Side cover |
1 |
|
1.17 |
GB/T 93–10–A0P |
Uasker |
4 |
|
1.18 |
GB/T 5782–M10x45–A3L |
Bolt |
4 |
|
1.19 |
TB554.421E.1–04 |
Skift fork skaft |
1 |
|
1.20 |
GB/T 879.1–6×30 |
Cylindrical pin |
1 |
|
1.21 |
GB/T 879.1–3.5×30 |
Cylindrical pin |
1 |
|
1.22 |
GB/T 308–10–G100–b |
Steel ball |
1 |
|
1.23 |
FT804.42.151 |
Spring |
1 |
|
1.24 |
TB554.421E.1–06 |
Release skift fork |
1 |
|
1.25 |
JB/T 982–18 |
Uasker |
2 |
|
1.26 |
FT804.42.110 |
Screw plug |
2 |
|
1.27 |
FT304.42F.105 |
Transfer case output skaft |
1 |
|
1.28 |
TB554.421C.1–01 |
Transfer case driven gear |
1 |
|
1.29 |
GB/T 9877.1–FB30x52x7D |
Oil seal |
1 |
|
1.30 |
FT304.42F.106 |
Bearing seat |
1 |
55
Foton TB504–X361Y6C Wheeled Tractor
TB554.421C Transfer Case Body Assembly(extention)
56
Foton TB504–X361Y6C Wheeled Tractor
TB554.421C Transfer Case Body Assembly(extention)
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
2 3 4 5 |
GB/T 3452.1–132×3.55G GB/T 93–10–A0P GB/T 5783–M10x30–8.8–A3L GB/T 119.1–10m6x20–A0P |
O–ring Uasker Bolt Pin |
1 4 4 2 |
57
Foton TB504–X361Y6C Wheeled Tractor

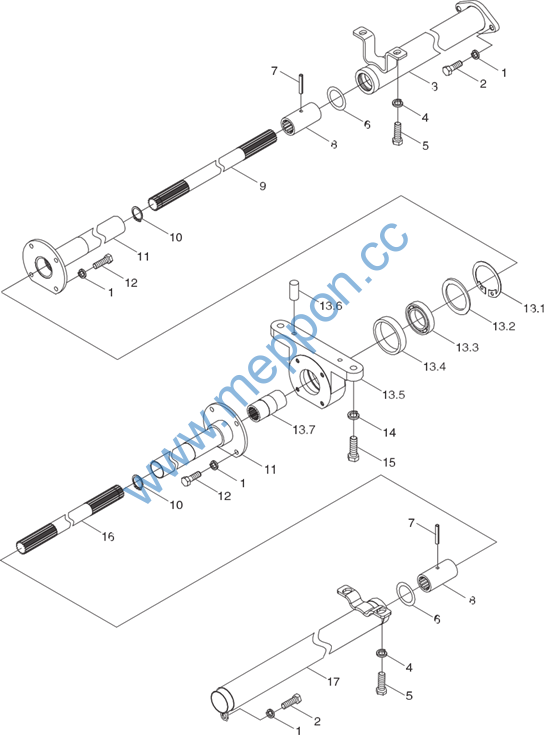

TB454.422 Transfer case transmission assembly
58
Foton TB504–X361Y6C Wheeled Tractor
TB454.422 Transfer case transmission assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TB454.422 |
Transfer case transmission assembly |
1 |
||
1 |
GB/T 93–8–AOP |
Uasker |
11 |
|
2 |
GB/T 5783–M8x16–A2L |
Bolt |
3 |
|
3 |
FT304.42F.015 |
Skield (1) weldment |
1 |
|
4 |
GB/T 93–10–A0P |
Uasker |
4 |
|
5 |
GB/T 5783–M10x20–A3L |
Bolt |
4 |
|
6 |
GB/T 3452.1–34.5×3.55G |
O–ring |
2 |
|
7 |
GB/T 879.1–6×35 |
Pin |
2 |
|
8 |
FT304.42.107a |
Spline sleeve |
2 |
|
9 |
FT404.42.128 |
Rear transmission skaft |
1 |
|
10 |
GB/T 894.1–26 |
Circlip |
2 |
|
11 |
FT304.42X.017 |
Skield (2) weldment |
2 |
|
12 |
GB/T 5783–M8x20–A2L |
Bolt |
8 |
|
13 |
TB554.422.1 |
Middle bearing seat assembly |
1 |
|
13.1 |
GB/T 893.2–72 |
Circlip |
1 |
|
13.2 |
FT304.42X.136 |
Spacing ring |
1 |
|
13.3 |
GB/T 276–6007–2RZ |
Bearing |
1 |
|
13.4 |
FT304.42X.137 |
Rubber ring |
1 |
|
13.5 |
FT304.42X.138 |
Middle bearing seat |
1 |
|
13.6 |
GB/T 119.1–8m6x20–AOP |
Pin |
2 |
|
13.7 |
FT304.42X.135 |
Middle spline sleeve |
1 |
|
14 |
GB/T 93–12–AOP |
Uasker |
2 |
|
15 |
GB/T 5783–M12x40–A3L |
Bolt |
2 |
|
16 |
FT404.42.139 |
Front transmission skaft |
1 |
|
17 |
FT404.42.016 |
Skield (3) weldment |
1 |
59
Foton TB504–X361Y6C Wheeled Tractor

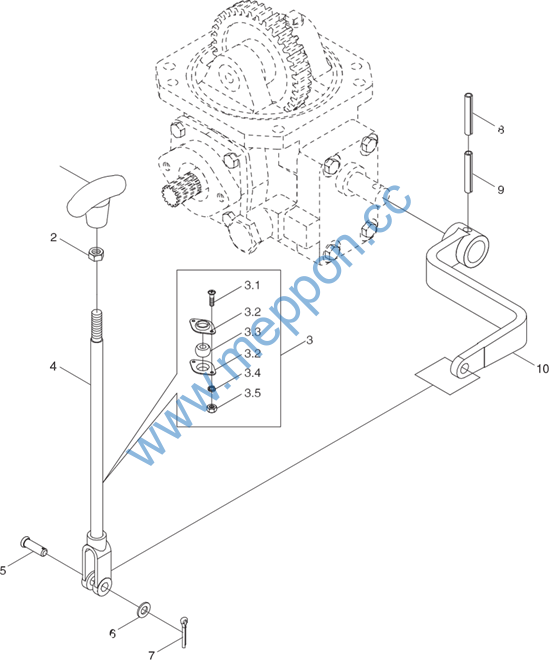

TB554.423C Transfer case control assembly
60
Foton TB504–X361Y6C Wheeled Tractor
TB554.423C Transfer case control assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TB554.423C |
Transfer case control assembly |
1 |
||
1 |
FT65.38.051 |
Pull and press kandle |
1 |
|
2 |
GB/T 6170–M10–A3L |
Nut |
1 |
|
3 |
TG1204.435.2 |
Seal lining seat assembly |
1 |
|
3.1 |
GB/T 818–M6x14–A2L |
Screw |
2 |
|
3.2 |
TG1204.435.2–01 |
Spkerical skaft lining seat |
2 |
|
3.3 |
TG1204.435.2–02 |
Spkerical skaft lining |
1 |
|
3.4 |
GB/T 93–6–A0P |
Uasker |
2 |
|
3.5 |
GB/T 6170–M6–A2L |
Nut |
2 |
|
4 |
TB554.423B.3 |
Control lever unit |
1 |
|
5 |
GB/T 882–B10x30 |
Skaft pin |
1 |
|
6 |
GB/T 97.1–10–A0P |
Uasker |
1 |
|
7 |
GB/T 91–3.2×16–A0P |
Pin |
1 |
|
8 |
GB/T 879.1–5×32 |
Pin |
1 |
|
9 |
GB/T 879.1–8×32 |
Pin |
1 |
|
10 |
TB554.423C–01 |
Rocker arm |
1 |
61
Foton TB504–X361Y6C Wheeled Tractor

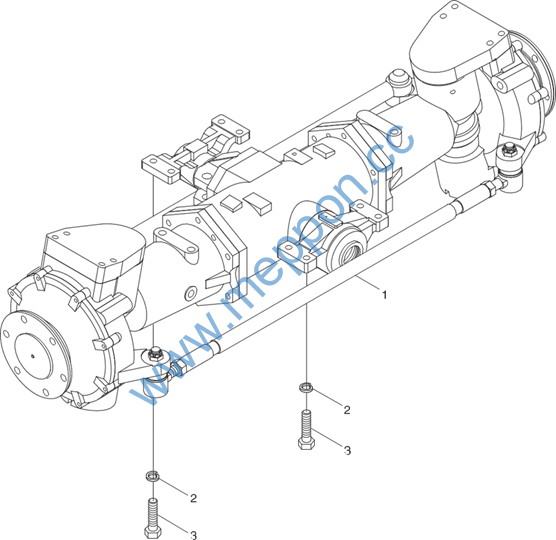

TB504.311 Front Driving Axle Assembly–1
62
Foton TB504–X361Y6C Wheeled Tractor
TB504.311 Front Driving Axle Assembly–1
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
1 2 3 |
TB504.311 FT304.31F.011 GB/T93 GB/T5783 |
Front driving axle assembly Front driving axle subassembly Uasker 14–A0P Bolt M14x45–A3L |
1 1 8 8 |
63
Foton TB504–X361Y6C Wheeled Tractor

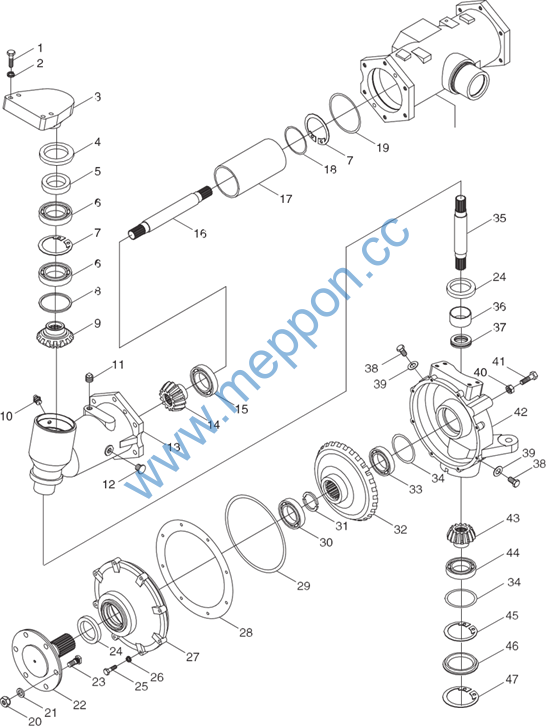

TB504.311 Front Driving Axle Assembly–2
Main reduction box housing
