LOVOL TB504-X161Y6K Tractor Parts Catalogue 18
TB500A.55-2 55.2-提升器装置总成-2(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
25 |
GBT5782-M12X100-A3L |
六角头螺栓 |
BOLT |
2 |
2011-11_ |
3 |
GBT97.1-10-AOP |
垫圈 |
WASHER |
4 |
2011-11_ |
4 |
GBT93-10 |
垫圈10 |
WASHER 10 |
2 |
2011-11_ |
5 |
GBT6170-M10-A2L |
螺母 |
NUT |
2 |
2011-11_ |
6 |
GBT5783-M8X30-8.8-A2L |
六角头螺栓 |
BOLT |
2 |
2011-11_ |
7 |
Q67512 |
软管环箍 |
HOSE RING HOOP |
2 |
2011-11_ |
8 |
FT300.55B.169 |
呼吸器连接胶管2 |
BREATHER CONNECTING RUBBER HOSE 2 |
1 |
2011-11_ |
9 |
TA700.55A.7 |
螺塞总成 |
PLUG,THREADED |
1 |
2013-05_ |
9 |
FT300.55B.029 |
油管塞总成 |
OIL PIPE PLUG ASSEMBLY |
1 |
2011-11_ |
9.1 |
FT700.55D.029 |
手轮总成Ⅰ |
HANDLE WHEEL ASSEMBLY I |
1 |
2011-11_ |
9.2 |
JBT982-8 |
组合垫圈 |
COMBINED GASKET |
1 |
2011-11_ |
9.3 |
FT700.55D.129 |
盖板 |
COVER PLATE |
1 |
2011-11_ |
9.4 |
FT300.55B.165 |
张紧胶套 |
TENSION RUBBER SLEEVE |
1 |
2011-11_ |
9.5 |
FT300.55B.166 |
调节螺母 |
ADJUSTING NUT |
1 |
2011-11_ |
9.6 |
GBT91-3.2X16-A0P |
开口销 |
PIN |
1 |
2011-11_ |

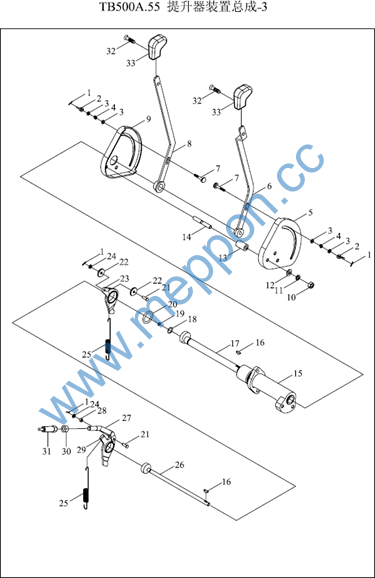

TB500A.55-3 55.3-提升器装置总成-3 LIFT INSTALLATION ASSEMBLY-3
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT91-2X12 |
开口销 |
PIN |
4 |
2011-11_ |
10 |
GBT6170-M10 |
螺母M10 |
NUT M10 |
2 |
2011-11_ |
11 |
GBT93-10 |
垫圈10 |
WASHER 10 |
2 |
2011-11_ |
12 |
GBT97.1-10 |
垫圈10 |
WASHER 10 |
2 |
2011-11_ |
13 |
25.55.137 |
扇形板支承套管 |
SECTOR PLATE SUPPORTING BUSH |
2 |
2011-11_ |
14 |
GBT901-M10X70 |
螺柱 |
STUD |
2 |
2011-11_ |
15 |
FT500B.55.109 |
扇形板支座 |
SECTOR PLATE SEAT |
1 |
2011-11_ |
16 |
GBT1099-4X13 |
键 |
KEY |
2 |
2011-11_ |
16 |
GBT1099-4X13 |
键 |
KEY |
2 |
2011-11_ |
17 |
FT500B.55.018 |
位调节偏心轮套管总成 |
POSITION ADJUSTING ECCENTRIC WHEEL |
1 |
2011-11_ |
SLEEVE ASSEMBLY |
|||||
17 |
FT500B.55.018 |
位调节偏心轮套管总成 |
1 |
2011-11_ |
|
18 |
GBT1235-20X2.4 |
O形圈 |
POSITION ADJUSTING ECCENTRIC WHEEL |
1 |
2011-11_ |
19 |
GBT1235-10X1.9 |
O形圈 |
SLEEVE ASSEMBLY |
1 |
2011-11_ |
2 |
GBT62-M6 |
蝶形螺母M6 |
O-RING |
2 |
2011-11_ |
20 |
GBT1235-48X3.5 |
O形圈 |
O-RING |
1 |
2011-11_ |
WIN NUT |
|||||
21 |
25.55.143 |
销 |
O-RING |
2 |
2011-11_ |
22 |
KM550.55.124 |
滚轮 |
2 |
2011-11_ |
|
23 |
KM550.55.123 |
位调节杠杆 |
PIN |
1 |
2011-11_ |
24 |
GBT97.1-6 |
垫圈 6 |
2 |
2011-11_ |
|
25 |
FT500A.55.109 |
拉力弹簧 |
POSITION ADJUSTING LEVER |
2 |
2011-11_ |
WASHER 6 |
|||||
26 |
FT500B.55.017 |
力调节偏心轮焊接总成 |
PULL SPRING |
1 |
2011-11_ |
27 |
FT500B.55.112 |
连接臂 |
1 |
2011-11_ |
|
28 |
25.55.221 |
力调节杠杆销套 |
FORCE ADJUSTING ECCENTRIC WHEEL |
1 |
2011-11_ |
29 |
KM550.55.127 |
力调节杠杆 |
WELDMENT ASSEMBLY |
1 |
2011-11_ |
3 |
GBT96-6 |
大垫圈 |
CONNECTING ROD ROCKER |
4 |
2011-11_ |
TB500A.55-3 55.3-提升器装置总成-3(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
30 |
GBT6170-M12 |
螺母 |
NUT |
1 |
2011-11_ |
31 |
YT300A.55.113 |
力调节推杆 |
FORCE ADJUSTING PUSH ROD |
1 |
2011-11_ |
32 |
GBT68-M4X10-A2L |
开槽双头螺钉 |
2 |
2011-11_ |
|
33 |
TB504.552-04 |
手柄头总成 |
HANDLE HEAD ASSEMBLY |
2 |
2011-11_ |
4 |
25.55.131 |
手柄压紧弹簧 |
HANDLE PRESSING SPRING |
2 |
2011-11_ |
5 |
FT300.55.193 |
力调节扇形板 |
FORCE ADJUSTING SECTOR PLATE |
1 |
2011-11_ |
6 |
FT300.55.024 |
力调节手柄焊接总成 |
FORCE ADJUSTING HANDLE WELDMENT |
1 |
2011-11_ |
7 |
25.55.132 |
手柄压紧螺钉 |
ASSEMBLY |
2 |
2011-11_ |
8 |
FT300.55.025 |
位调节手柄焊接总成 |
HANDLE PRESSING SCREW |
1 |
2011-11_ |
9 |
FT300.55.195 |
位调节扇形板 |
POSITION ADJUSTING HANDLE WELDMENT |
1 |
2011-11_ |
ASSEMBLY |
|||||
POSITION ADJUSTING SECTOR PLATE |

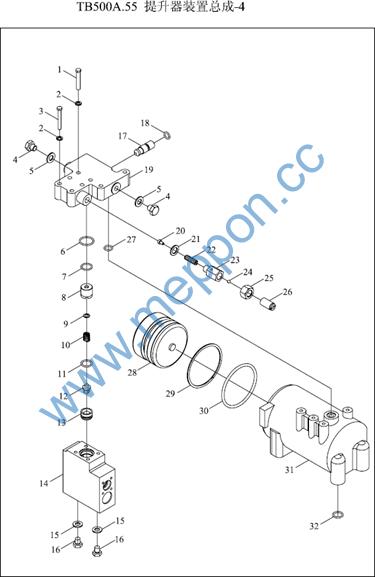

TB500A.55-4 55.4-提升器装置总成-4 LIFT INSTALLATION ASSEMBLY-4
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 |
FT500A.55.010 |
提升器及操纵总成 |
LIFTER AND OPERATION ASSEMBLY |
1 |
2011-11_ |
0 |
FT500A.55.010 |
提升器及操纵总成 |
LIFTER AND OPERATION ASSEMBLY |
1 |
2011-11_ |
1 |
GBT5782-M8X45 |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
10 |
T30.57.144B |
单向阀弹簧 |
ONE-WAY VALVE SPRING |
1 |
2011-11_ |
11 |
GBT3452.1-19X2.65 |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
12 |
T30.57.142B |
单向阀体 |
ONE-WAY VALVE BODY |
1 |
2011-11_ |
13 |
T30.57.143B |
单向阀座 |
ONE-WAY VALVE SEAT |
1 |
2011-11_ |
14 |
KM550.55.120E |
分配器壳体 |
DISTRIBUTOR HOUSING |
1 |
2011-11_ |
15 |
JBT982-10 |
组合密封垫圈 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
15 |
JBT982-10 |
组合密封垫圈 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
16 |
JBT1000-M10X1 |
六角螺塞 |
HEXAGON SCREW PLUG |
2 |
2011-11_ |
17 |
FT500B.55.246 |
截断阀 |
INTERCEPTING VALVE |
1 |
2011-11_ |
18 |
GBT3452.1-11.8X2.65 |
O形密封圈 |
O RING |
1 |
2011-11_ |
18 |
GBT3452.1-11.8X2.65 |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
19 |
FT500B.55.107 |
分配器支座 |
DISTRIBUTOR SUPPORT SEAT |
1 |
2011-11_ |
2 |
GBT93-8 |
垫圈8 |
WASHER 8 |
8 |
2011-11_ |
20 |
TS300B.55.211 |
安全阀弹簧座 |
SPRING SEAT OF SAFETY VALVE |
1 |
2011-11_ |
21 |
TS300B.55.210 |
铝垫片 |
ALUMINUM GASKET |
1 |
2011-11_ |
22 |
12.55.218 |
安全阀弹簧 |
SAFETY VALVE SPRING |
1 |
2011-11_ |
23 |
TS300B.55.209 |
安全阀体 |
SAFETY VALVE BODY |
1 |
2011-11_ |
24 |
GB308-89 |
钢球φ6Ⅱ |
STEEL BALL Φ6 II |
1 |
|
25 |
GBT6173-M16X1.5 |
六角螺母 |
HEXAGON NUT |
1 |
2011-11_ |
26 |
TS300B.55.251 |
调压螺柱 |
SCREW |
1 |
2011-11_ |
27 |
GBT3452.1-13.2X2.65 |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
28 |
KM550.55.023 |
活塞总成 |
PISTON |
1 |
2011-11_ |
TB500A.55-4 55.4-提升器装置总成-4(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
29 |
520.55.143 |
挡圈 |
RETAINER RING |
1 |
2011-11_ |
3 |
GBT5782-M8X50 |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
30 |
GBT3452.1-90X5.3 |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
31 |
FT500B.55.106 |
油缸体 |
OIL CYLINDER BODY |
1 |
2011-11_ |
32 |
GBT3452.1-17X2.65 |
O型圈 |
O-RING |
4 |
2011-11_ |
4 |
JBT1000-M12X1.5 |
六角螺塞 |
HEXAGON SCREW PLUG |
2 |
2011-11_ |
5 |
JBT982-12 |
组合密封垫圈 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
6 |
GBT3452.1-25.7X2.65 |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
6 |
GBT3452.1-25.7X2.65 |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
7 |
GBT1235-24X2.4 |
O形圈 |
O-RING |
1 |
2011-11_ |
8 |
YT300A.55.124 |
单向阀套 |
ONE-WAY VALVE SLEEVE |
1 |
2011-11_ |
9 |
T30.57.164 |
单向阀体垫 |
ONE-WAY VALVE BODY GASKET |
1 |
2011-11_ |

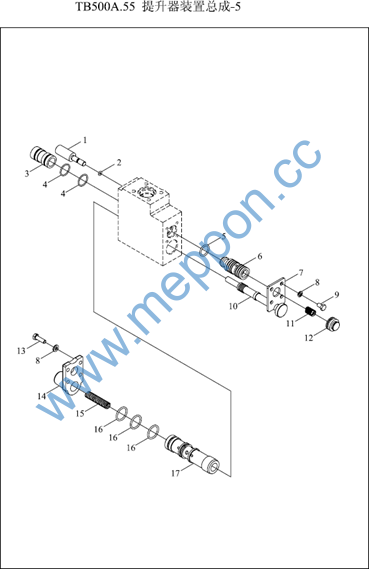

TB500A.55-5 55.5-提升器装置总成-5 LIFT INSTALLATION ASSEMBLY-5
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 |
FT500A.55.010 |
提升器及操纵总成 |
LIFTER AND OPERATION ASSEMBLY |
1 |
2011-11_ |
0 |
FT500A.55.010 |
提升器及操纵总成 |
LIFTER AND OPERATION ASSEMBLY |
1 |
2011-11_ |
1 |
TS300B.55.187 |
调节阀 |
ADJUSTING VALVE |
1 |
2011-11_ |
10 |
TS300.55.172 |
主控制阀 |
MAIN CONTROL VALVE |
1 |
2011-11_ |
11 |
25.55.184 |
回油阀弹簧 |
SPRING |
1 |
2011-11_ |
12 |
25.55.176 |
回油阀后堵塞 |
OIL RETURN VALVE REAR PLUG |
1 |
2011-11_ |
13 |
GBT5783-M6X20 |
螺栓 |
BOLT |
4 |
2011-11_ |
14 |
KR130.55.183 |
阀门前盖 |
VALVE FRONT COVER |
1 |
2011-11_ |
15 |
25.55.181 |
主控制阀弹簧 |
MAIN CONTROL VALVE SPRING |
1 |
2011-11_ |
16 |
GBT1235-26X2.4 |
O形圈 |
O-RING |
3 |
2011-11_ |
17 |
TS300.55.217 |
主控制阀套 |
MAIN CONTROL VALVE SLEEVE |
1 |
2011-11_ |
2 |
GBT1235-8X1.9 |
O形圈 |
O-RING |
1 |
2011-11_ |
3 |
KR130.55.105 |
密封套 |
SEAL SLEEVE |
1 |
2011-11_ |
4 |
GBT3452.1-19X1.8 |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
2 |
2011-11_ |
5 |
GBT1235-22X2.4 |
O形圈 |
O-RING |
1 |
2011-11_ |
6 |
KR130.55.103 |
回油阀体 |
OIL RETURN VALVE BODY |
1 |
2011-11_ |
7 |
25.55.180 |
限位板 |
LIMIT PLATE |
1 |
2011-11_ |
8 |
GBT93-6 |
垫圈 |
WASHER |
8 |
2011-11_ |
9 |
GBT5783-M6X10 |
六角头螺栓 |
BOLT |
4 |
2011-11_ |

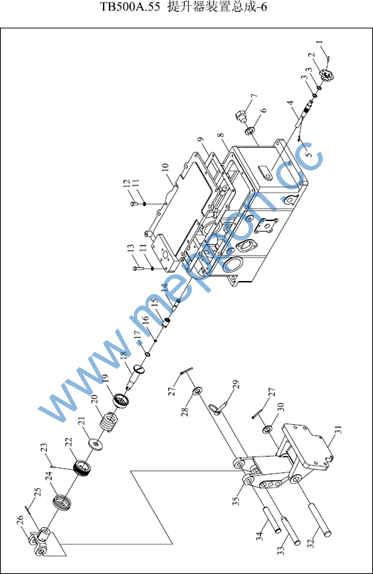

TB500A.55-6 55.6-提升器装置总成-6 LIFT INSTALLATION ASSEMBLY-6
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 |
FT500A.55.010 |
提升器及操纵总成 |
LIFTER AND OPERATION ASSEMBLY |
1 |
2011-11_ |
0 |
FT500A.55.010 |
提升器及操纵总成 |
LIFTER AND OPERATION ASSEMBLY |
1 |
2011-11_ |
1 |
GBT879-4X20 |
销 |
PIN |
1 |
2011-11_ |
10 |
FT500A.55.104B |
提升器上盖 |
LIFTER UPPER COVER |
1 |
2011-11_ |
11 |
GBT93-8 |
垫圈8 |
WASHER 8 |
11 |
2011-11_ |
12 |
GBT5781-M8X20 |
六角头螺栓全螺纹C级 |
7 |
2011-11_ |
|
13 |
GBT5781-M8X35 |
六角头螺栓全螺纹C级 |
4 |
2011-11_ |
|
14 |
25.55.146L |
推杆套 |
PUSH ROD SLEEVE |
1 |
2011-11_ |
15 |
25.55.145L |
力调节密封套 |
FORCE ADJUSTING SEAL SLEEVE |
1 |
2011-11_ |
16 |
GBT1235-11X1.9 |
O形圈 |
O-RING |
1 |
2011-11_ |
17 |
GBT3452.1-16X1.8 |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
18 |
25.55.158 |
弹簧杆 |
SPRING ROD |
1 |
2011-11_ |
19 |
25.55.159 |
弹簧座 |
SPRING SEAT |
1 |
2011-11_ |
2 |
E300.55.140A |
速度下降阀手轮 |
SPEED DROP VALVE HAND WHEEL |
1 |
2011-11_ |
2 |
E300.55.140A |
速度下降阀手轮 |
SPEED DROP VALVE HAND WHEEL |
1 |
2011-11_ |
20 |
25.55.157 |
力调节弹簧 |
FORCE ADJUSTING SPRING |
1 |
2011-11_ |
21 |
25.55.160 |
弹簧压板 |
SPRING PRESSURE PLATE |
1 |
2011-11_ |
22 |
25.55.161 |
螺母 |
NUT |
1 |
2011-11_ |
23 |
GBT119-C4X14 |
圆柱销 |
PIN |
1 |
2011-11_ |
24 |
25.55.162 |
防尘罩 |
DUSTPROOF COVER |
1 |
2011-11_ |
25 |
GBT119-B3X40 |
销 |
PIN |
1 |
2011-11_ |
26 |
YT300A.55.121 |
上拉杆连接头 |
UPPER PULL ROD CONNECTING JOINT |
1 |
2011-11_ |
27 |
GBT91-5X36 |
销 |
PIN |
2 |
2011-11_ |
28 |
GBT97.1-22 |
垫圈 |
WASHER |
1 |
2011-11_ |
29 |
25.56.030 |
锁销及锁销环总成 |
LOCKING PIN AND RING ASSEMBLY |
1 |
2011-11_ |
