LOVOL TB450-Q161A4K Tractor Parts Catalogue 25
FT300.91.001 91-后配重总成 91-REAR BALLAST ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 3 4 5
6 7 |
GBT5783-M16X45-8.8-A3L GBT93-16 FT650.34.104 FT300.91.101 FT650.34.103
FT400.91.102 GBT6170-M16-A3L |
六角头螺栓垫圈 16 垫圈 后配重 后配重螺钉
后配重螺钉 螺母 M16-A3L |
BOLT WASHER WASHER REAR BALLAST REAR BALANCE WEIGHT SCREW
REAR BALANCE WEIGHT SCREW NUT |
3 6 3 3 6
3 3 |
2002-09_ 2003-11_ 2003-11_ 2003-11_ 2003-11_
2003-11_ 2004-01_ |

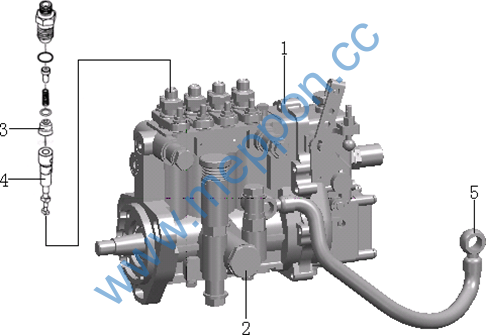

QC495T45-1A-18 喷油泵 OIL INJECTION PUMP
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
2 3 4 5 |
QC495T-21000-1 QC495T-21000-2 QC495T-21000-3 QC480Q-21400 |
输油泵 出油偶件柱塞偶件 喷油泵进油管部件 |
PUMP OIL OUTLET PART PLUNGER PARTS FUEL INLET TUBE,FUEL INJECTION PUMP |
1 4 4 1 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ |

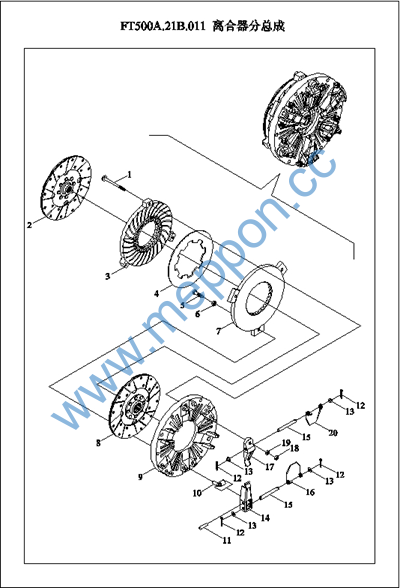

FT500A.21B.011 离合器分总成 CLUTCH SUBASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT400.21B.104 |
副离合器拉杆 |
AUXILIARY CLUTCH PULL ROD |
3 |
2013-01_ |
10 |
FT400.21B.110 |
顶杆 |
TOP ROD |
3 |
2013-01_ |
11 |
FT300.21B.109 |
销轴 |
PIN |
3 |
2013-01_ |
12 |
GBT91-3.2X16-A0P |
开口销 |
PIN |
10 |
2013-01_ |
13 |
GBT848-10-A0P |
小垫圈 |
WASHER |
12 |
2013-01_ |
14 |
FT400.21B.107 |
主离合器分离杠杆 |
MAIN CLUTCH RELEASE LEVER |
3 |
2013-01_ |
15 |
FT300.21B.111 |
长销 |
LONG PIN |
6 |
2013-01_ |
16 |
FT400.21B.108 |
主分离杠杆弹簧 |
MAIN RELEASE LEVER SPRING |
3 |
2013-01_ |
17 |
FT400.21B.106 |
副离合器分离杠杆 |
AUXILIARY CLUTCH RELEASE LEVER |
3 |
2013-01_ |
18 |
GBT6171-M8X1-8-A2L |
I型六角螺母 |
HEXAGON NUT |
3 |
2013-01_ |
19 |
FT300.21B.105 |
球头螺母 |
BALL NUT |
3 |
2013-01_ |
19 |
FT300.21B.105 |
球头螺母 |
BALL NUT |
3 |
2013-01_ |
2 |
FT500.21B.015 |
副离合器从动盘总成 |
AUXILIARY CLUTCH DRIVEN PLATE ASSEMBLY |
1 |
2013-01_ |
20 |
FT300.21B.120 |
副分离杠杆弹簧 |
AUXILIARY RELEASE LEVER SPRING |
3 |
2013-01_ |
3 |
FT400.21B.102 |
副离合器压盘 |
AUXILIARY CLUTCH PRESSURE PLATE |
1 |
2013-01_ |
4 |
FT400.21B.103 |
碟形弹簧 |
DISC SPRING |
1 |
2013-01_ |
5 |
FT300.21B.114 |
主离合器调整螺钉 |
MAIN CLUTCH ADJUSTING SCREW |
3 |
2013-01_ |
6 |
GBT6171-M10X1-8-A2L |
1型六角螺母 |
NUT |
3 |
2013-01_ |
7 |
FT400.21B.113 |
主离合器压盘 |
MAIN CLUTCH PRESSURE PLATE |
1 |
2013-01_ |
8 |
FT500A.21B.014 |
主离合器磨擦片总成 |
MAIN CLUTCH FRICTION PLATE ASSEMBLY |
1 |
2013-01_ |
9 |
FT400.21B.112 |
离合器盖 |
CLUTCH COVER |
1 |
2013-01_ |
