LOVOL TA754-1F161H2K Tractor Parts Catalogue 01
目录 CONTENTS
序号 No. |
代码 Code |
名称 Description |
页次 Page |
1 |
1004C-P4TRT75N06-1 |
CYLINDER BLOCK-1 |
1 |
2 |
1004C-P4TRT75N06-10 |
MOTOR STARTER-10 |
3 |
3 |
1004C-P4TRT75N06-11 |
FAN DRIVE-11 |
5 |
4 |
1004C-P4TRT75N06-12 |

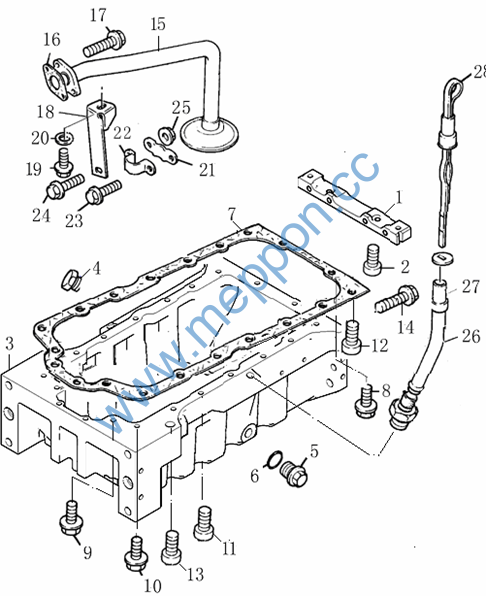

LUBRICATING OIL SUMP |
7 |
5 |
1004C-P4TRT75N06-13 |
CYLINDER HEAD COVER-13 |
11 |
6 |
1004C-P4TRT75N06-14 |
CYLINDER HEAD COVER-14 |
13 |
7 |
1004C-P4TRT75N06-15 |
LUBRICATING OIL FILTER -15 |
15 |
8 |
1004C-P4TRT75N06-16 |
FRONT END DRIVE INPUT |
17 |
9 |
1004C-P4TRT75N06-17 |
WATER PUMP & THERMOSTAT |
19 |
10 |
1004C-P4TRT75N06-18 |
WATER OUTLET-18 |
23 |
11 |
1004C-P4TRT75N06-19 |
GEAR DRIVE AUXILIARY DRIVE OPTION-19 |
25 |
12 |
1004C-P4TRT75N06-2 |
TIMING GEAR & CAMSHAFT-2 |
27 |
13 |
1004C-P4TRT75N06-20 |
GEAR DRIVE AUXILIARY DRIVE OPTION-20 |
31 |
14 |
1004C-P4TRT75N06-21 |
MANIFOLDS & EXHAUST SYSTEM |
33 |
15 |
1004C-P4TRT75N06-22 |
MANIFOLDS & EXHAUST SYSTEM |
35 |
16 |
1004C-P4TRT75N06-23 |
ENGINE LIFTING-23 |
39 |
17 |
1004C-P4TRT75N06-24 |
MOUNTINGS-24 |
41 |
18 |
1004C-P4TRT75N06-25 |
OTHER-25 |
43 |
19 |
1004C-P4TRT75N06-26 |
JOINTS & GASKETS-TOP SERVICE KIT-26 |
45 |
20 |
1004C-P4TRT75N06-27 |
JOINTS & GASKETS-BOTTOM SERVICE KIT-27 |
47 |
21 |
1004C-P4TRT75N06-3 |
CRANKSHAFT PISTONS & CONNECTING RODS |
49 |
22 |
1004C-P4TRT75N06-4 |
CYLINDER HEAD-4 |
51 |
23 |
1004C-P4TRT75N06-5 |
ROCKER SHAFT |
55 |
24 |
1004C-P4TRT75N06-6 |
LUBRICATING OIL PUMP |
57 |
25 |
1004C-P4TRT75N06-7 |
FUEL INJECTION EQUIPMENT-7 |
59 |
目录 CONTENTS
序号 No. |
代码 Code |
名称 Description |
页次 Page |
26 |
1004C-P4TRT75N06-8 |
FLYWHEEL HOSING-8 |
63 |
27 |
1004C-P4TRT75N06-9 |
FLYWHEEL & STARTER RING-9 |
65 |
28 |
TA700.11B |
11-AIR CLEANER ASSEMBLY |
67 |
29 |
TA700.11S |
11-AIR CLEANER ASSEMBLY |
69 |
30 |
TA700.131 |
13.1-COOLING SYSTEM ASSEMBLY |
71 |
31 |
TA700.132K |
13.2-WATER TANK MAT INSTALLATION ASSEMBLY |
73 |
32 |
TA650.201 |
20.1-HAND THROTTLE CONTROL ASSSEMBLY |
75 |
33 |
TA650.202 |
20.2-FOOT THRORRLE ASSEMBLY |
77 |
34 |
TA700.203 |
20.3-PULL WIRE ASSEMBLY |
79 |
35 |
TA800.211A |
21.1-CLUTCH ASSEMBLY |
81 |
36 |
TA800.212D |
21.2-CLUTCH CONTROL ASSEMBLY |
83 |
37 |
TA700.22D |
22-EXHAUST SYSTEM ASSEMBLY |
87 |
38 |
TA704.311 |
31.1-FRONT DRIVING AXLE ASSEMBLY |
89 |
39 |
TA704.311-1 |
FRONT DRIVING AXLE ASSEMBLY-1 |
91 |
40 |
TA704.311(N)-1 |
FRONT DRIVING AXLE ASSEMBLY-1 |
95 |
41 |
TA704.311(N)-2 |
FRONT DRIVING AXLE ASSEMBLY-2 |
99 |
42 |
TA704.311-2 |
FRONT DRIVING AXLE ASSEMBLY-2 |
101 |
43 |
TA704.311(N)-3 |
FRONT DRIVING AXLE ASSEMBLY-3 |
105 |
44 |
TA704.311(N)-4 |
FRONT DRIVING AXLE ASSEMBLY-4 |
107 |
45 |
TA704.311(N)-5 |
FRONT DRIVING AXLE ASSEMBLY-5 |
109 |
46 |
TA704.311(N)-6 |
FRONT DRIVING AXLE ASSEMBLY-6 |
111 |
47 |
TA704.311(N)-7 |
FRONT DRIVING AXLE ASSEMBLY-7 |
113 |
48 |
TA704.311(N)-8 |
FRONT DRIVING AXLE ASSEMBLY-8 |
115 |
49 |
TA704.311(N)-9 |
FRONT DRIVING AXLE ASSEMBLY-9 |
119 |
50 |
TA704.312G |
31.2-BRACKET ASSEMBLY |
121 |
目录 CONTENTS
序号 No. |
代码 Code |
名称 Description |
页次 Page |
51 |
TA704.311-3 |
FRONT DRIVING AXLE ASSEMBLY-3 |
123 |
52 |
TA700.313 |
31.3-BRACKET FRONT BODY ASSEMBLY |
125 |
53 |
TA704.311-4 |
FRONT DRIVING AXLE ASSEMBLY-4 |
127 |
54 |
TA704.311-5 |
FRONT DRIVING AXLE ASSEMBLY-5 |
131 |
55 |
TA704.311-6 |
FRONT DRIVING AXLE ASSEMBLY-6 |
133 |
56 |
FT654.32.001 |
32-FRONT WHEEL ASSEMBLY |
135 |
57 |
FT650.34B.001 |
34-REAR DRIVE WHEEL ASSEMBLY |
137 |
58 |
TA700.35 |
35-TRACTION EQUIPMENT MOUNTING ASSEMBLY |
139 |
59 |
FT700.37F.001-1 |
GEARBOX ASSEMBLY-1 |
141 |
60 |
FT700.37F.001-2 |
GEARBOX ASSEMBLY-2 |
143 |
61 |
FT700.37F.001-3 |
GEARBOX ASSEMBLY-3 |
145 |
62 |
FT700.37F.001-4 |
GEARBOX ASSEMBLY-4 |
149 |
63 |
FT700.37F.001-5 |
GEARBOX ASSEMBLY-5 |
153 |
64 |
FT700.37F.001-6 |
GEARBOX ASSEMBLY |
157 |
65 |
TA700.381U-1 |
REAR AXLE ASSEMBLY-1 |
161 |
66 |
TA700.381U-2 |
REAR AXLE ASSEMBLY-2 |
165 |
67 |
TA700.381U-3 |
REAR AXLE ASSEMBLY-3 |
169 |
68 |
TA700.382R |
38.2-DIFFERENTIAL LOCK CONTROL MECHANISM |
171 |
69 |
TA700.391 |
39.1-LEFT HALF SHAFT ASSEMBLY |
175 |
70 |
TA700.392 |
39.2-RIGHT HALF SHAFT ASSEMBLY |
177 |
71 |
FT704.40G.001-1 |
40FULL HYDRAULIC STEERING ASSEMBLY-1 |
179 |
72 |
FT704.40G.001-2 |
40FULL HYDRAULIC STEERING ASSEMBLY-2 |
183 |
73 |
FT704.40G.001-3 |
40FULL HYDRAULIC STEERING ASSEMBLY-3 |
185 |
74 |
TA700.411F |
41.1-PTO TRANSMISSION ASSEMBLY |
187 |
75 |
TA700.413D-1 |
PTO CONTROL ASSEMBLY-1 |
191 |
目录 CONTENTS
序号 No. |
代码 Code |
名称 Description |
页次 Page |
76 |
TA700.413D-2 |
PTO CONTROL ASSEMBLY-2 |
193 |
77 |
TA700.414 |
41.4-PTO BONNET INSTALLATION ASSEMBLY |
195 |
78 |
TA704.421H-1 |
TRANSFER CASE BODY ASSEMBLY-1 |
197 |
79 |
TA704.421H-2 |
TRANSFER CASE BODY ASSEMBLY-2 |
199 |
80 |
TA704.422E |
42.2-TRANSFER CASE TRANSMISSION AND BONNET |
201 |
81 |
TA704.423E |
42.3-TRANSFER CASE CONTROL MECHANISM ASSEMBLY |
205 |
82 |
FT700.43.001-1 |
43BRAKER ASSEMBLY-1 |
207 |
83 |
FT700.43.001-2 |
43BRAKER ASSEMBLY-2 |
211 |
84 |
FT700.43.001-3 |
43BRAKER ASSEMBLY-3 |
215 |
85 |
FT700.44.001 |
44SEAT INSTALLATION ASSEMBLY |
219 |
86 |
TA700.452K-1 |
FLOOR ASSEMBLY-1 |
221 |
87 |
TA700.452K-2 |
FLOOR ASSEMBLY-2 |
225 |
88 |
TA65.454D |
45.4-CONTROLLING COVER PLATE ASSEMBLY |
227 |
89 |
FT700.46.001 |
46-SAFETY FRAME ASSEMBLY |
229 |
90 |
FT65.47C.005a |
47-FRONT CONNECTION EQUIPMENT INSTALLATION |
231 |
91 |
FT704.47.006 |
47-CONNECTING EQUIPMENT INSTALLATION ASSEMBLY |
233 |
92 |
TA700.471E-1 |
BONNET ASSEMBLY-1 |
235 |
93 |
TA700.471E-2 |
BONNET ASSEMBLY-2 |
239 |
94 |
TA700.472B |
47.2-BONNET LOWER PLATE ASSEMBLY |
241 |
95 |
TA700.474C |
47.4-BONNET SEAL INSTALLATION ASSEMBLY |
243 |
96 |
TA700.477 |
47.7-BONNET LOCK CONTROL ASSEMBLY |
245 |
97 |
TA650.481F |
48.1-ENGINE HARNESS INSTALLATION ASSEMBLY |
247 |
98 |
TA650.482K |
48.2-BODY HARNESS INSTALLATION ASSEMBLY |
249 |
99 |
TA600.483A |
48.3-FRONT LAMP HARNESS INSTALLATION ASSEMBLY |
253 |
100 |
TA600.484A |
48.4-REAR LAMP HARNESS INSTALLATION ASSEMBLY |
255 |
目录 CONTENTS
序号 No. |
代码 Code |
名称 Description |
页次 Page |
101 |
TA600.485 |
48.5-BATTERY INSTALLATION ASSEMBLY |
257 |
102 |
TA600.487E |
48.7-COMBINED INSTRUMENT ASSEMBLY |
259 |
103 |
FT65.49.001 |
49-TOOL BOX ASSEMBLY |
261 |
104 |
TA700.501A |
50.1-MAIN OIL TANK ASSEMBLY |
263 |
105 |
TA700.502A |
50.2-AUXILIARY OIL TANK ASSEMBLY |
265 |
106 |
TA700.503D |
50.3-AUXILIARY OIL TANK INSTALLATION ASSEMBLY |
269 |
107 |
TA650.504 |
50.4-OIL CONVEYING PIPE INSTALLATION ASSEMBLY |
271 |
108 |
TA700.53 |
53-TOW EQUIPMENT INSTALLATION ASSEMBLY |
273 |
109 |
TA650.55-1 |
LIFT INSTALLATION ASSEMBLY-1 |
275 |
110 |
TA650.55-2 |
LIFT INSTALLATION ASSEMBLY-2 |
279 |
111 |
TA650.55-3 |
LIFT INSTALLATION ASSEMBLY-3 |
283 |
112 |
TA650.55-4 |
LIFT INSTALLATION ASSEMBLY-4 |
285 |
113 |
TA650.55-5 |
LIFT INSTALLATION ASSEMBLY-5 |
289 |
114 |
FT654.56.001a-1 |
SUSPENSION MECHANISM ASSEMBLY-1 |
291 |
115 |
FT654.56.001a-2 |
SUSPENSION MECHANISM ASSEMBLY-2 |
293 |
116 |
FT654.56.001a-3 |
SUSPENSION ASSEMBLY-3 |
295 |
117 |
FT65.57.001-1 |
DISTRIBUTOR ASSEMBLY-1 |
297 |
118 |
FT65.57.001-2 |
DISTRIBUTOR ASSEMBLY-2 |
299 |
119 |
FT65.57.001-3 |
57DISTRIBUTOR ASSEMBLY-3 |
301 |
120 |
FT65.57.001-4 |
303 |
|
121 |
TA704.581 |
58.1-OIL PUMP/PIPE/FILTER ASSEMBLY |
305 |
122 |
TA704.582A |
58.2-MULTI-WAY VALVE OIL PIPE ASSEMBLY |
309 |
123 |
TA650.583A |
58.3-SINGLE-WAY HYDRAULIC OUTPUT ASSEMBLY 2 |
313 |
124 |
TA600.62ZC |
62-SAFETY BELT |
315 |
125 |
FT700.74B.001 |
74-FRONT BALLAST ASSEMBLY |
317 |
目录 CONTENTS
序号 No. |
代码 Code |
名称 Description |
页次 Page |
126 |
FT700.74B.002 |
74-FRONT BALLAST BRACKET ASSEMBLY |
319 |
127 |
FT650.91.001 |
91-REAR BALLAST ASSEMBLY |
321 |

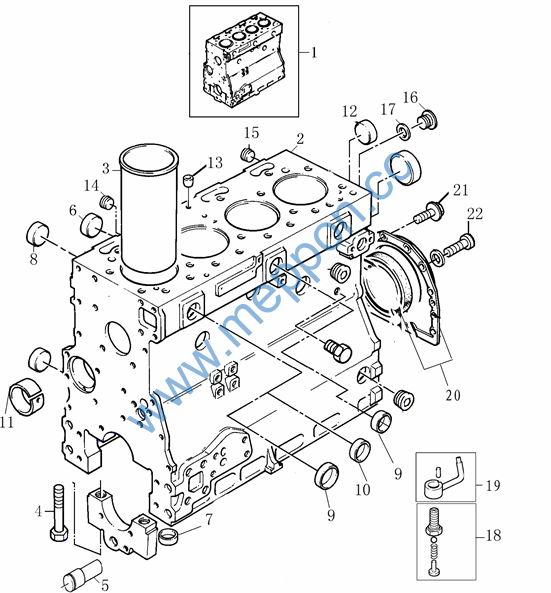

1004C-P4TRT75N06-1 10.1-气缸体-1 CYLINDER BLOCK-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
TZZ50265 |
CYLINDER BLOCK ASSEMBLY |
1 |
2011-11_ |
10 |
T32418124 |
COREHOLE PLUG |
1 |
2011-11_ |
11 |
T31134165 |
SLEEVE |
1 |
2011-11_ |
12 |
T32416119 |
PLUG |
1 |
2011-11_ |
13 |
T32417134 |
PLUG |
1 |
2011-11_ |
14 |
T64404002 |
PLUG |
1 |
2011-11_ |
15 |
T0650588 |
PLUG |
1 |
2011-11_ |
16 |
T32168212 |
PLUG |
1 |
2011-11_ |
17 |
T714030009 |
WASHER |
1 |
2011-11_ |
18 |
T4138A017 |
PISTON COOLING JET |
4 |
2011-11_ |
19 |
T3861A027 |
COOLING NOZZLE ASSEMBLY |
4 |
2011-11_ |
2 |
T3711H121 |
BLOCK |
1 |
2011-11_ |
20 |
T721050003 |
REAR OIL SEAL |
1 |
2011-11_ |
21 |
T3211C002 |
BOLT |
6 |
2011-11_ |
22 |
T3211C002 |
BOLT |
4 |
2011-11_ |
3 |
T3135X062 |
CYLINDER LINER |
4 |
2011-11_ |
4 |
T32166329 |
BOLT |
10 |
2011-11_ |
5 |
T3271H004A |
SHAFT |
1 |
2011-11_ |
6 |
T3774A004 |
PLUG |
4 |
2011-11_ |
7 |
T33142111 |
LOCATING SLEEVE |
10 |
2011-11_ |
8 |
T32418122 |
COREHOLE PLUG |
6 |
2011-11_ |
9 |
T0650710 |
COREHOLE PLUG |
6 |
2011-11_ |

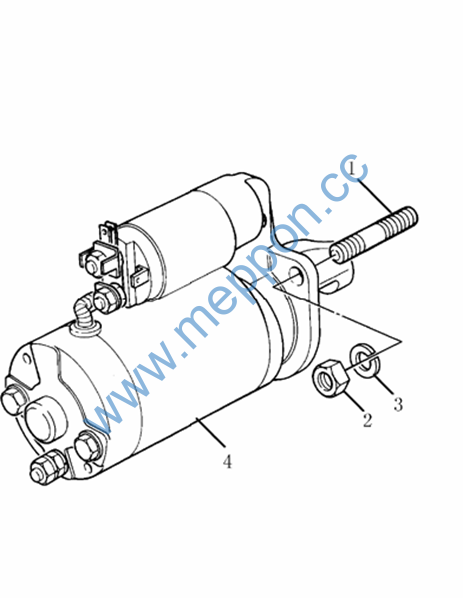

1004C-P4TRT75N06-10 10.10-起动电机-10 MOTOR STARTER-10
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 2 3 4 |
T2313C078 Q340B10 Q40310 T73701009 |
8.8-A3L STUD NUT SPRING WASHER STARTING MOTOR |
3 3 3 1 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ |

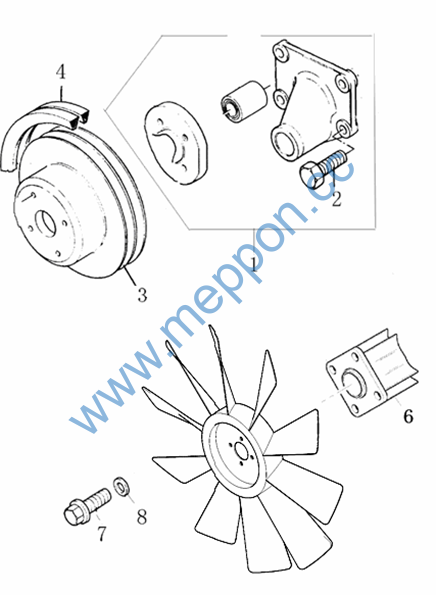

1004C-P4TRT75N06-11 10.11-风扇驱动装置-11 FAN DRIVE-11
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 2 3 3 4
5 6 7 8 |
T4113H058 T2314J014 T63910003 T63910002A T64401006
T64406007 T744070007 T2314K166 Q40308 |
FAN DRIVING HOUSING BOLT BELT WHEEL BELT WHEEL BELT
FAN FAN GASKET BOLT SPRING WASHER 8 |
1 4 1 1 2
1 1 4 4 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_
2011-11_ 2011-11_ 2011-11_ 2011-11_ |
