LOVOL TB450-Q161A4K Tractor Parts Catalogue 22
TB500A.55-4 55.4-提升器装置总成-4(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
29 |
520.55.143 |
挡圈 |
RETAINER RING |
1 |
2011-11_ |
3 |
GBT5782-M8X50 |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
30 |
GBT3452.1-90X5.3 |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
31 |
FT500B.55.106 |
油缸体 |
OIL CYLINDER BODY |
1 |
2011-11_ |
32 |
GBT3452.1-17X2.65 |
O型圈 |
O-RING |
4 |
2011-11_ |
4 |
JBT1000-M12X1.5 |
六角螺塞 |
HEXAGON SCREW PLUG |
2 |
2011-11_ |
5 |
JBT982-12 |
组合密封垫圈 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
6 |
GBT3452.1-25.7X2.65 |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
6 |
GBT3452.1-25.7X2.65 |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
7 |
GBT1235-24X2.4 |
O形圈 |
O-RING |
1 |
2011-11_ |
8 |
YT300A.55.124 |
单向阀套 |
ONE-WAY VALVE SLEEVE |
1 |
2011-11_ |
9 |
T30.57.164 |
单向阀体垫 |
ONE-WAY VALVE BODY GASKET |
1 |
2011-11_ |

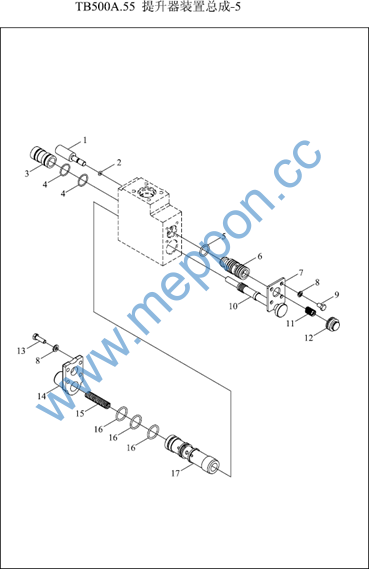

TB500A.55-5 55.5-提升器装置总成-5 LIFT INSTALLATION ASSEMBLY-5
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 |
FT500A.55.010 |
提升器及操纵总成 |
LIFTER AND OPERATION ASSEMBLY |
1 |
2011-11_ |
0 |
FT500A.55.010 |
提升器及操纵总成 |
LIFTER AND OPERATION ASSEMBLY |
1 |
2011-11_ |
1 |
TS300B.55.187 |
调节阀 |
ADJUSTING VALVE |
1 |
2011-11_ |
10 |
TS300.55.172 |
主控制阀 |
MAIN CONTROL VALVE |
1 |
2011-11_ |
11 |
25.55.184 |
回油阀弹簧 |
SPRING |
1 |
2011-11_ |
12 |
25.55.176 |
回油阀后堵塞 |
OIL RETURN VALVE REAR PLUG |
1 |
2011-11_ |
13 |
GBT5783-M6X20 |
螺栓 |
BOLT |
4 |
2011-11_ |
14 |
KR130.55.183 |
阀门前盖 |
VALVE FRONT COVER |
1 |
2011-11_ |
15 |
25.55.181 |
主控制阀弹簧 |
MAIN CONTROL VALVE SPRING |
1 |
2011-11_ |
16 |
GBT1235-26X2.4 |
O形圈 |
O-RING |
3 |
2011-11_ |
17 |
TS300.55.217 |
主控制阀套 |
MAIN CONTROL VALVE SLEEVE |
1 |
2011-11_ |
2 |
GBT1235-8X1.9 |
O形圈 |
O-RING |
1 |
2011-11_ |
3 |
KR130.55.105 |
密封套 |
SEAL SLEEVE |
1 |
2011-11_ |
4 |
GBT3452.1-19X1.8 |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
2 |
2011-11_ |
5 |
GBT1235-22X2.4 |
O形圈 |
O-RING |
1 |
2011-11_ |
6 |
KR130.55.103 |
回油阀体 |
OIL RETURN VALVE BODY |
1 |
2011-11_ |
7 |
25.55.180 |
限位板 |
LIMIT PLATE |
1 |
2011-11_ |
8 |
GBT93-6 |
垫圈 |
WASHER |
8 |
2011-11_ |
9 |
GBT5783-M6X10 |
六角头螺栓 |
BOLT |
4 |
2011-11_ |

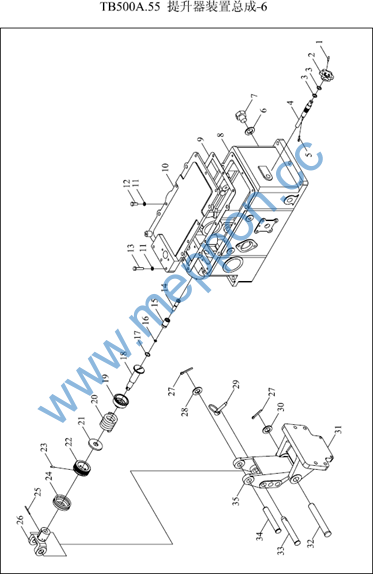

TB500A.55-6 55.6-提升器装置总成-6 LIFT INSTALLATION ASSEMBLY-6
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 |
FT500A.55.010 |
提升器及操纵总成 |
LIFTER AND OPERATION ASSEMBLY |
1 |
2011-11_ |
0 |
FT500A.55.010 |
提升器及操纵总成 |
LIFTER AND OPERATION ASSEMBLY |
1 |
2011-11_ |
1 |
GBT879-4X20 |
销 |
PIN |
1 |
2011-11_ |
10 |
FT500A.55.104B |
提升器上盖 |
LIFTER UPPER COVER |
1 |
2011-11_ |
11 |
GBT93-8 |
垫圈8 |
WASHER 8 |
11 |
2011-11_ |
12 |
GBT5781-M8X20 |
六角头螺栓全螺纹C级 |
7 |
2011-11_ |
|
13 |
GBT5781-M8X35 |
六角头螺栓全螺纹C级 |
4 |
2011-11_ |
|
14 |
25.55.146L |
推杆套 |
PUSH ROD SLEEVE |
1 |
2011-11_ |
15 |
25.55.145L |
力调节密封套 |
FORCE ADJUSTING SEAL SLEEVE |
1 |
2011-11_ |
16 |
GBT1235-11X1.9 |
O形圈 |
O-RING |
1 |
2011-11_ |
17 |
GBT3452.1-16X1.8 |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
18 |
25.55.158 |
弹簧杆 |
SPRING ROD |
1 |
2011-11_ |
19 |
25.55.159 |
弹簧座 |
SPRING SEAT |
1 |
2011-11_ |
2 |
E300.55.140A |
速度下降阀手轮 |
SPEED DROP VALVE HAND WHEEL |
1 |
2011-11_ |
2 |
E300.55.140A |
速度下降阀手轮 |
SPEED DROP VALVE HAND WHEEL |
1 |
2011-11_ |
20 |
25.55.157 |
力调节弹簧 |
FORCE ADJUSTING SPRING |
1 |
2011-11_ |
21 |
25.55.160 |
弹簧压板 |
SPRING PRESSURE PLATE |
1 |
2011-11_ |
22 |
25.55.161 |
螺母 |
NUT |
1 |
2011-11_ |
23 |
GBT119-C4X14 |
圆柱销 |
PIN |
1 |
2011-11_ |
24 |
25.55.162 |
防尘罩 |
DUSTPROOF COVER |
1 |
2011-11_ |
25 |
GBT119-B3X40 |
销 |
PIN |
1 |
2011-11_ |
26 |
YT300A.55.121 |
上拉杆连接头 |
UPPER PULL ROD CONNECTING JOINT |
1 |
2011-11_ |
27 |
GBT91-5X36 |
销 |
PIN |
2 |
2011-11_ |
28 |
GBT97.1-22 |
垫圈 |
WASHER |
1 |
2011-11_ |
29 |
25.56.030 |
锁销及锁销环总成 |
LOCKING PIN AND RING ASSEMBLY |
1 |
2011-11_ |
TB500A.55-6 55.6-提升器装置总成-6(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
3 |
GBT3452.1-11.2X2.65 |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
2 |
2011-11_ |
30 |
GBT97.1-20 |
垫圈 |
WASHER |
1 |
2011-11_ |
31 |
FT500A.55.128 |
上挂接点摇臂支座 |
UPPER SUSPENSION POINT ROCKER SEAT |
1 |
2011-11_ |
32 |
450.55.167 |
摇臂连接销 |
ROCKER CONNECTING PIN |
1 |
2011-11_ |
33 |
FT500A.55B.182 |
摇臂前连接销 |
ROCKER FRONT CONNECTING PIN |
1 |
2011-11_ |
34 |
FT500A.55.106 |
摇臂上连接销 |
ROCKER UPPER CONNECTING PIN |
1 |
2011-11_ |
35 |
FT500B.55.130A |
上挂接点摇臂 |
UPPER JOINT ROCKER ARM |
1 |
2011-11_ |
4 |
YT300A.55.116 |
下降速度调节杆 |
LOW SPEED CONTROL LEVER |
1 |
2011-11_ |
5 |
GBT91-4X20 |
销 |
PIN |
1 |
2011-11_ |
6 |
JBT982-22 |
组合密封垫圈 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
7 |
GBT5786-M22X1.5X20 |
六角头螺栓 |
BOLT |
1 |
2011-11_ |
8 |
TB504.551A.1-01 |
提升器壳体 |
LIFTER HOUSING |
1 |
2011-11_ |
9 |
FT500A.55.103 |
上盖纸垫 |
UPPER COVER PAPER GASKET |
1 |
2011-11_ |

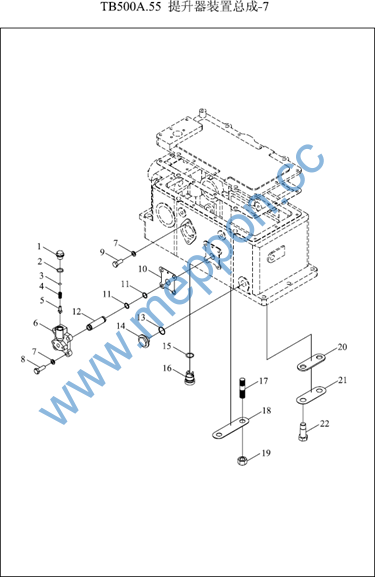

TB500A.55-7 55.7-提升器装置总成-7 LIFTER INSTALLATION ASSEMBLY-7
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 |
FT500A.55.010 |
提升器及操纵总成 |
LIFTER AND OPERATION ASSEMBLY |
1 |
2011-11_ |
0 |
FT500A.55.010 |
提升器及操纵总成 |
LIFTER AND OPERATION ASSEMBLY |
1 |
2011-11_ |
1 |
300.55.130 |
堵塞 |
PLUG |
1 |
2011-11_ |
10 |
FT500B.55.102 |
进油连接板纸垫 |
OIL INLET CONNECTING PLATE PAPER GASKET |
1 |
2011-11_ |
11 |
GBT3452.1-15X1.8 |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
2 |
2011-11_ |
12 |
FT500B.55.103 |
进油管 |
OIL INLET PIPE |
1 |
2011-11_ |
13 |
GBT3452.1-22.4X1.8 |
O型圈 |
O-RING |
1 |
2011-11_ |
14 |
FT500B.55.197 |
堵塞 |
PLUG |
1 |
2011-11_ |
15 |
GBT1235-24X2.4 |
O形圈 |
O-RING |
1 |
2011-11_ |
16 |
TS300B.55.110 |
弹簧挂钩 |
SPRING HOOK |
1 |
2011-11_ |
17 |
GBT898-AM16X40 |
螺柱 |
STUD |
2 |
2011-11_ |
18 |
FT500B.55.118 |
锁片 |
LOCK SHIM |
1 |
2011-11_ |
19 |
GBT6170-M16 |
螺母 |
NUT |
2 |
2011-11_ |
2 |
GBT3452.1-15X2.65 |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
20 |
FT500B.55.120 |
垫片 |
WASHER |
1 |
2011-11_ |
21 |
FT500B.55.121 |
锁片 |
LOCK SHIM |
1 |
2011-11_ |
22 |
FT500B.55.125 |
油缸螺栓 |
OIL CYLINDER BOLT |
0 |
2011-11_ |
3 |
300.55.131-132 |
调整垫片 |
ADJUSTING WASHER |
9999 |
2011-11_ |
4 |
300.55.133 |
油缸安全阀弹簧 |
SAFTY VALVE SPRING OF OIL CYLINDER |
1 |
2011-11_ |
5 |
300.55.134 |
油缸安全阀体 |
SAFTY VALVE BODY OF CYLINDER |
1 |
2011-11_ |
6 |
FT500B.55.108A |
进油连接板 |
OIL INLET CONNECTING PLATE |
1 |
2011-11_ |
7 |
GBT93-10 |
垫圈10 |
WASHER 10 |
6 |
2011-11_ |
8 |
GBT5781-M10X30 |
六角头螺栓全螺纹C级 |
4 |
2011-11_ |
|
9 |
GBT5783-M10X25 |
螺栓 |
BOLT |
2 |
2011-11_ |

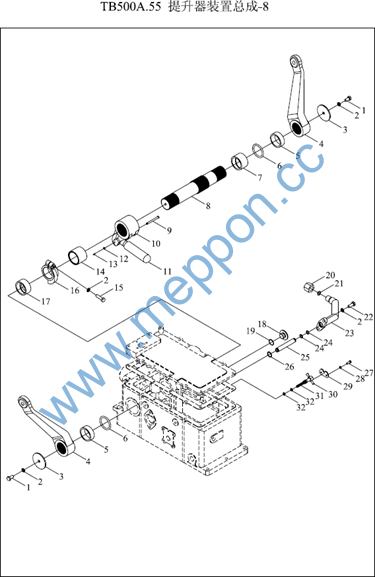

TB500A.55-8 55.8-提升器装置总成-8 LIFTER INSTALLATION ASSEMBLY-8
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 |
FT500A.55.010 |
提升器及操纵总成 |
LIFTER AND OPERATION ASSEMBLY |
1 |
2011-11_ |
0 |
FT500A.55.010 |
提升器及操纵总成 |
LIFTER AND OPERATION ASSEMBLY |
1 |
2011-11_ |
1 |
GBT5781-M10X20 |
六角头螺栓 |
BOLT |
2 |
2011-11_ |
1 |
GBT5781-M10X20 |
六角头螺栓全螺纹C级 |
2 |
2011-11_ |
|
10 |
FT500B.55.113E |
内提升臂 |
INNER LIFTING ARM |
1 |
2011-11_ |
11 |
FT500B.55.114D |
活塞顶杆 |
PISTON TOP ROD |
1 |
2011-11_ |
12 |
GBT97.1-5 |
平垫圈 |
WASHER |
1 |
2011-11_ |
13 |
GBT91-2X12 |
开口销 |
PIN |
1 |
2011-11_ |
14 |
KM550.55.105-1 |
轴套 |
SHAFT SLEEVE |
1 |
2011-11_ |
15 |
GBT5783-M10X35 |
六角头螺栓 |
BOLT |
1 |
2011-11_ |
16 |
KM550.55.109 |
凸轮 |
CAM |
1 |
2011-11_ |
17 |
FT500B.55.104B |
轴套 |
SHAFT SLEEVE |
1 |
2011-11_ |
18 |
FT500B.55.197 |
堵塞 |
PLUG |
1 |
2011-11_ |
19 |
GBT3452.1-22.4X1.8 |
O型圈 |
O-RING |
1 |
2011-11_ |
2 |
GBT93-10 |
垫圈10 |
WASHER 10 |
5 |
2011-11_ |
20 |
FT300.55B.121a |
输油管螺母 |
OIL CONVEYING PIPE NUT |
1 |
2011-11_ |
21 |
GBT3452.1-12.5X2.65 |
O形密封圈 |
O RING |
1 |
2011-11_ |
22 |
GBT5783-M10X25 |
螺栓 |
BOLT |
2 |
2011-11_ |
23 |
FT300.55B.120a |
液压输出管接头 |
HYDRAULIC OUTLET PIPE JOINT |
1 |
2011-11_ |
24 |
GBT1235-16X2.4 |
O形圈 |
O-RING |
2 |
2011-11_ |
25 |
FT500B.55.105 |
出油管 |
OIL OUTLET PIPE |
1 |
2011-11_ |
26 |
GBT1235-24X2.4 |
O形圈 |
O-RING |
1 |
2011-11_ |
27 |
GBT5781-M6X16 |
六角头螺栓全螺纹C级 |
2 |
2011-11_ |
|
28 |
GBT93-6 |
垫圈 |
WASHER |
2 |
2011-11_ |
29 |
YT300A.55.122 |
截断阀限位板 |
INTERCEPTING VALVE LIMIT PLATE |
1 |
2011-11_ |
