LOVOL TB450-Q161A4K Tractor Parts Catalogue 19
TB400B.474A 47.4-前围挡板总成 47.4-FRONT WALL FENDER ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT300.47.020 |
仪表台总成 |
DASHBOARD ASSEMBLY |
1 |
2011-11_ |
10 |
GBT5783-M12X35-A3L |
螺栓 |
BOLT |
8 |
2011-11_ |
10 |
GBT5783-M12X35-A3L |
螺栓 |
BOLT |
8 |
2011-11_ |
11 |
GBT93-12-A0P |
弹簧垫圈 |
SPRING WASHER |
16 |
2011-11_ |
12 |
GBT97.1-12-A0P |
平垫圈 |
WASHER |
16 |
2011-11_ |
13 |
FT300.47.038 |
右脚蹬总成 |
RIGHT FOOT PEDAL ASSEMBLY |
1 |
2011-11_ |
14 |
GBT6170-M12-A3L |
螺母 |
NUT |
4 |
2011-11_ |
15 |
GBT5783-M12X30-A3L |
螺栓 |
BOLT |
4 |
2011-11_ |
16 |
FT300.47.037 |
左脚蹬总成 |
LEFT FOOT PEDAL ASSEMBLY |
1 |
2011-11_ |
17 |
TB400.456A.3 |
后视镜总成 |
REARVIEW MIRROR ASSEMBLY |
2 |
2011-11_ |
2 |
FT300.47.622 |
塑料螺钉 |
PLASTIC SCREW |
6 |
2011-11_ |
2 |
FT300.47.622 |
塑料螺钉 |
PLASTIC SCREW |
6 |
2011-11_ |
3 |
GBT93-5-A0P |
标准型弹簧垫圈 |
WASHER |
6 |
2011-11_ |
4 |
GBT96.1-5-A0P |
大垫圈 |
WASHER |
6 |
2011-11_ |
5 |
TB400B.474A.1 |
前围板焊合 |
FRONT COAMING WELDMENT |
1 |
2011-11_ |
6 |
GBT5783-M12X40-A3L |
螺栓 |
BOLT |
4 |
2011-11_ |
7 |
TB400B.471-30 |
机罩气弹簧 |
BONNET PNEUMATIC SPRING |
2 |
2011-11_ |
8 |
FT300.47.015 |
机罩支架底座(右) |
BONNET BRACKET SEAT (RIGHT) |
1 |
2011-11_ |
9 |
FT300.47.014 |
机罩支架底座(左) |
BONNET BRACKET SEAT (LEFT) |
1 |
2011-11_ |

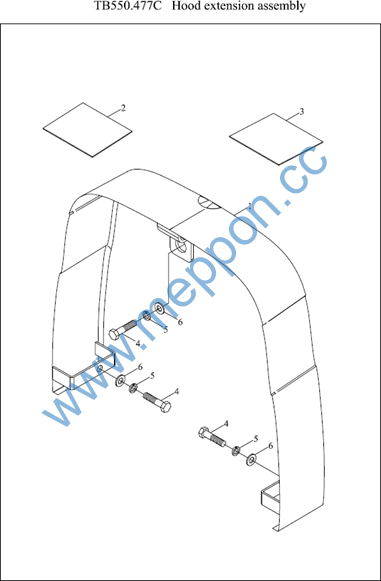

TB550.477C 47.7-机罩加长总成 47.7-BONNET EXTENSION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TB550.477C.1 |
机罩加长板焊合 |
BONNET EXTENSION PLATE WELDMENT |
1 |
2011-11_ |
2 |
TB550.477B-01 |
左装饰胶条 |
LEFT DECORATION ADHESIVE PIECE |
1 |
2011-11_ |
3 |
TB550.477B-02 |
右装饰胶条 |
RIGHT DECORATION ADHESIVE STRIP |
1 |
2011-11_ |
4 |
GBT5781-M8X30-A2L |
六角头螺栓 |
BOLT |
3 |
2011-11_ |
5 |
GBT93-8-A0P |
垫圈 |
WASHER |
3 |
2011-11_ |
6 |
GBT96-8-A0P |
大垫圈 |
WASHER |
3 |
2011-11_ |
7 |
FT65.48.095 |
线束紧固夹(一) |
HARNESS TIGHTEN CLIP (1) |
4 |
2012-05_ |

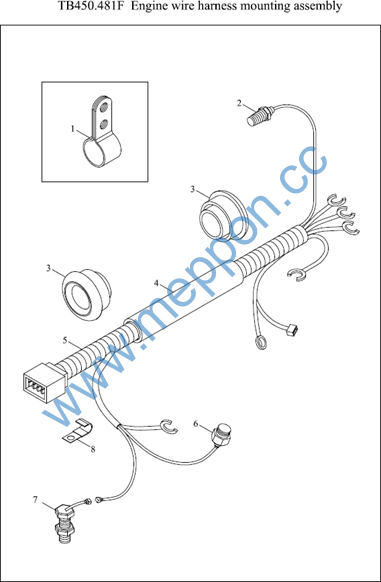

TB450.481F 48.1-发动机线束安装总成 48.1-ENGINE HARNESS INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT800.48L.108a |
紧固夹 |
FASTENING CLIP |
2 |
2011-11_ |
2 |
FT300.48.072 |
水温传感器 |
WATER TEMPERATURE SENSOR |
1 |
2011-11_ |
3 |
FT800.48L.107 |
护线套 |
SLEEVE |
2 |
2011-11_ |
4 |
FT300.48P.102 |
线束套管 |
HARNESS SLEEVE |
1 |
2011-11_ |
5 |
FT400.48X.025 |
发动机线束总成 |
ENGINE HARNESS ASSEMBLY |
1 |
2011-11_ |
6 |
FT300.48.073a |
机油压力报警器 |
OẸL PRESSURE SENSOR |
1 |
2011-11_ |
7 |
FT300.48.074 |
转速传感器 |
RPM SENSOR |
1 |
2011-11_ |
8 |
FT304.48L.203 |
线束紧固夹 |
HARNESS TIGHTEN CLIP |
2 |
2011-11_ |

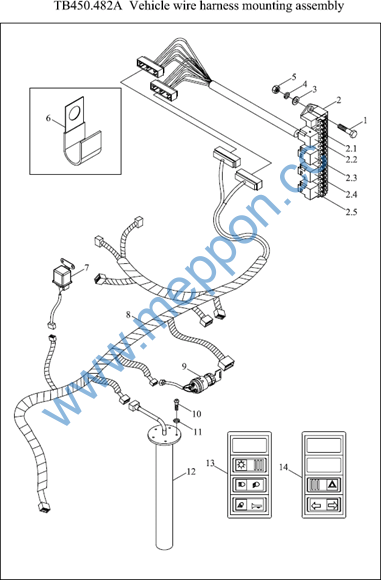

TB450.482A 48.2-车身线束安装总成 48.2-BODY HARNESS INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5783-M6x16-A2L |
螺栓 |
BOLT |
2 |
2011-11_ |
10 |
GBT818-M4X10-A2L |
十字槽盘头螺钉 |
SCREW |
5 |
2011-11_ |
11 |
GBT93-4-A0P |
标准型弹簧垫圈 |
WASHER |
5 |
2011-11_ |
12 |
FT300.48.071a |
油量传感器 |
OIL QUANTITY SENSOR |
1 |
2011-11_ |
13 |
TB450.482.4 |
左翘板开关 |
LEFT PADDLE SWITCH |
1 |
2012-12_ |
13 |
FT300.48D.2.3 |
左翘板开关 |
LEFT PADDLE SWITCH |
1 |
2004-01_ |
14 |
TB450.482.1 |
右翘板开关 |
RIGHT BUTTON SWITCH |
1 |
2004-01_ |
14 |
TB450.482N.4 |
右翘板开关 |
RIGHT BUTTON SWITCH |
1 |
2012-12_ |
2 |
TB400.482A.2 |
中央电器盒总成 |
CENTRAL ELECTRICAL BOX ASSEMBLY |
1 |
2011-11_ |
2.2 |
FT300.48.513 |
电子闪光器 |
ELECTRIC FLASH |
1 |
2011-11_ |
2.3 |
FT300.48.512 |
主电源继电器 |
MAIN POWER RELAY |
1 |
2011-11_ |
2.4 |
FT300.48D.2.2.2 |
预热继电器 |
PREHEATING RELAY |
1 |
2011-11_ |
2.5 |
FT300.48D.2.2.1 |
电压调节器 |
VOLTAGE ADJUSTER |
1 |
2011-11_ |
2.5 |
FT300.48D.2.2.1 |
电压调节器 |
VOLTAGE ADJUSTER |
1 |
2011-11_ |
3 |
GBT97.1-6-A0P |
平垫圈 |
WASHER |
2 |
2011-11_ |
4 |
GBT93-6-A0P |
弹簧垫圈 |
SPRING WASHER |
2 |
2011-11_ |
5 |
GBT6170-M6-A2L |
螺母 |
NUT |
2 |
2011-11_ |
6 |
FT65.48.095 |
线束紧固夹(一) |
HARNESS TIGHTEN CLIP (1) |
1 |
2011-11_ |
7 |
FT300.48.055 |
启动继电器 |
STARTING RELAY |
1 |
2004-01_ |
7 |
TE250.482.3 |
起动继电器 |
STARTING RELAY |
1 |
2009-02_ |
7 |
TB450.482.2 |
启动继电器 |
STARTING RELAY |
1 |
2009-05_ |
8 |
FT300.48C.2.1 |
车身线束总成 |
BODY HARNESS ASSEMBLY |
1 |
2011-11_ |
9 |
FT300.48.064 |
点火锁 |
IGNITION LOCK |
1 |
2011-11_ |

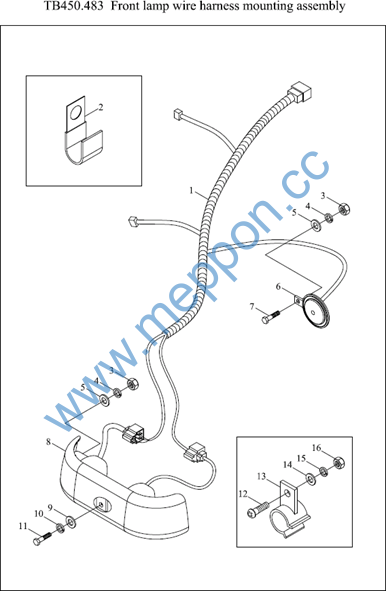

TB450.483 48.3-前灯线束安装总成 48.3-FRONT LAMP HARNESS INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT400.48.023 |
前灯线束总成 |
FRONT LAMP HARNESS ASSEMBLY |
1 |
2011-11_ |
10 |
GBT93-8-A0P |
垫圈 |
WASHER |
2 |
2011-11_ |
11 |
GBT5783-M8X16-A2L |
螺栓 |
BOLT |
2 |
2011-11_ |
12 |
GBT818-M5X14-A2L |
十字槽盘头螺钉 |
SCREW |
1 |
2011-11_ |
13 |
TB400.483-01 |
线束卡扣 |
HARNESS CLAMP |
1 |
2011-11_ |
14 |
GBT97.1-5-A0P |
垫圈 |
WASHER |
1 |
2011-11_ |
15 |
GBT93-5-A0P |
标准型弹簧垫圈 |
WASHER |
1 |
2011-11_ |
16 |
GBT6170-M5-A2L |
1型六角螺母 |
NUT |
1 |
2011-11_ |
2 |
FT65.48.097 |
线束固定夹(二) |
HARNESS LOCKING CLAMP (2) |
6 |
2011-11_ |
3 |
GBT6170-M6-A2L |
螺母 |
NUT |
3 |
2011-11_ |
4 |
GBT93-6-A0P |
弹簧垫圈 |
SPRING WASHER |
3 |
2011-11_ |
5 |
GBT97.1-6-A0P |
平垫圈 |
WASHER |
3 |
2011-11_ |
6 |
FT65.48.340 |
电喇叭 |
ELECTRIC HORN |
1 |
2011-11_ |
7 |
GBT5783-M6x16-A2L |
螺栓 |
BOLT |
1 |
2011-11_ |
8 |
TB400.483A.1 |
前组合灯总成 |
FRONT COMBINED LAMP ASSEMBLY |
1 |
2004-01_ |
9 |
GBT97.1-8-A0P |
平垫圈 |
WASHER |
2 |
2011-11_ |

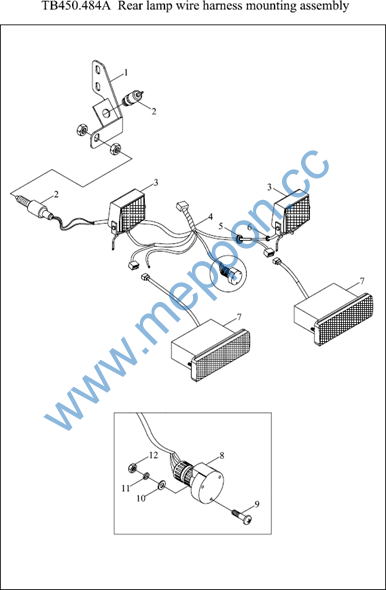

TB450.484A 48.4-后灯线束安装总成 48.4-REAR LAMP HARNESS INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT300.48C.211 |
制动开关安装板 |
BRAKE SWITCH INSTALLATION PLATE |
1 |
2011-11_ |
10 |
GBT97.1-5-A0P |
垫圈 |
WASHER |
3 |
2003-11_ |
11 |
GBT93-5-A0P |
标准型弹簧垫圈 |
WASHER |
3 |
2003-11_ |
12 |
GBT6170-M5-A2L |
1型六角螺母 |
NUT |
3 |
2003-11_ |
2 |
FT300.48.033 |
制动灯开关 |
BRAKE LIGHT SWITCH |
2 |
2003-11_ |
3 |
FT300.48.053a |
后照灯 |
REAR LAMP |
2 |
2003-11_ |
4 |
FT400.48A.024 |
后灯线束总成 |
REAR LAMP HARNESS ASSEMBLY |
1 |
2004-01_ |
4 |
FT400.48A.024a |
后灯线束总成 |
REAR LAMP HARNESS ASSEMBLY |
1 |
2012-02_ |
5 |
FT65.48.093 |
穿线胶圈(一) |
RUBBER RING (ONE) |
2 |
2003-11_ |
6 |
FT65.48.094 |
穿线胶圈(二) |
RUBBER RING (2) |
2 |
2003-11_ |
7 |
FT300.48.052a |
后尾灯 |
LIGHTS |
2 |
2003-11_ |
8 |
FT65.48.080 |
后挂车插座 |
REAR TRAILER SOCKET |
1 |
2004-01_ |
8 |
TD900.484.2 |
后挂车插座 |
REAR TRAILER SOCKET |
1 |
2002-02_ |
9 |
GBT818-M5X35-A1L |
十字槽盘头螺钉 |
SCREW |
3 |
2003-11_ |
