LOVOL TB2SA604-002K Tractor Parts Catalogue 05
Lovol TB2SA604-002K Wheeled Tractor

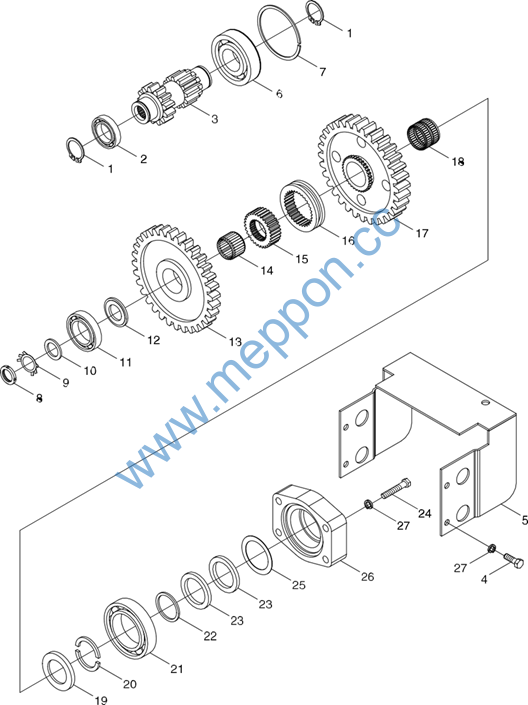

TB554.382 Rear Axle Central Transmission Assembly-2(005)
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TB554.382 |
Rear Axle Central Transmission Assembly |
1 |
||
FT300.38.012 |
Differential Assembly |
1 |
||
1 |
GBT297-32013 |
Tapered Roller Bearing |
1 |
|
2 |
GBT6170-M12-8-A3L |
Hexagon Nut, Type-1 |
8 |
|
3 |
FT300.38.152 |
Locking Washer |
4 |
|
4 |
FT300.38.181 |
Differential Cover |
1 |
|
5 |
FT300.38.147 |
Half Shaft Gear Washer |
1 |
|
6 |
FT300.38.144 |
Right Half Shaft Gear |
1 |
|
7 |
FT300.38.148 |
Planet Gear Washer |
4 |
|
8 |
FT300.38.145 |
Planet Gear |
4 |
|
9 |
FT300.38.182 |
Long Planetary Gear Shaft |
1 |
|
10 |
FT300.38.183 |
Short Planetary Gear Shaft |
2 |
|
11 |
FT300.38.184 |
Central Ring |
1 |
|
12 |
FT300.38.143 |
Left Half Shaft Gear |
1 |
|
13 |
FT300.38.180 |
Differential Housing |
1 |
|
14 |
FT300.38.141 |
Big Taper Gear |
1 |
|
15 |
FT300.38.185 |
Planet Gear Shaft Thrust Bolt |
4 |
|
16 |
FT300.38.019 |
Differential Lock Assembly |
1 |
|
17 |
GBT297-30211 |
Tapered Roller Bearing |
1 |
|
18 |
FT300.38.186 |
Fixing Bolt |
4 |
|
19 |
FT300.38.196 |
Half Shaft Gear Washer |
1 |
|
20 |
FT300.38.197 |
Half Shaft Gear Washer |
1 |
|
21 |
FT300.38.198 |
Half Shaft Gear Washer |
1 |
|
22 |
FT300.38.199 |
Half Shaft Gear Washer |
1 |
|
23 |
FT300.38.200 |
Half Shaft Gear Washer |
1 |
|
24 |
FT300.38.157 |
Differential lock body |
1 |
|
25 |
FT300.38.156 |
Differential lock pin |
8 |
43
Lovol TB2SA604-002K Wheeled Tractor

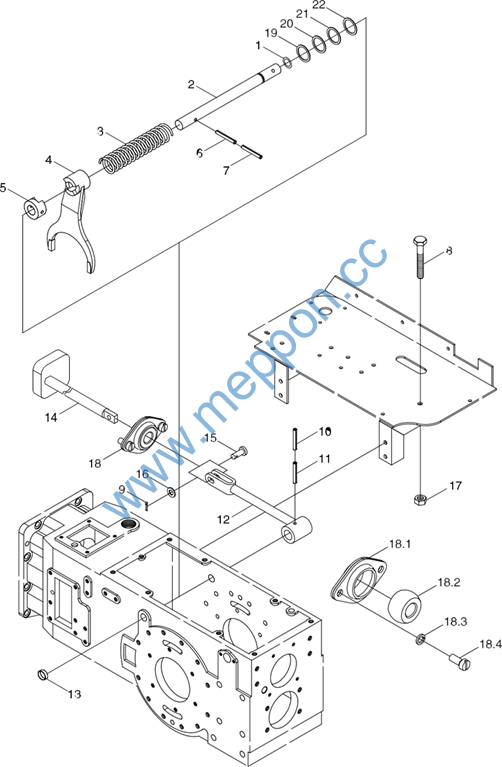

TS04383010000 Differential Lock Control Mechanism Assembly
44
Lovol TB2SA604-002K Wheeled Tractor
TS04383010000 Differential Lock Control Mechanism Assembly
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TS04383010000 |
Differential lock control mechanism assembly |
1 |
||
1 |
GBT3452.1-15.0X2.65G |
O-ring sealant used for hydraulic or pneumatic parts |
1 |
|
2 |
FT300.38.158a |
Differential lock shift fork shaft |
1 |
|
3 |
FT300.38.160 |
Differential lock retraction spring |
1 |
|
4 |
FT300.38.159a |
Differential lock shift fork |
1 |
|
5 |
FT300.38.190 |
Differential lock shift block |
1 |
|
6 |
GBT879.1-6X40 |
Spring-type straight pin |
1 |
|
7 |
GBT879.2-3.5X40 |
Spring-type straight pin |
1 |
|
8 |
GBT5781-M8X45-4.8-A2L |
Hexagon head bolt |
1 |
|
9 |
GBT91-2X14-A0P |
Split pin |
1 |
|
10 |
GBT879.1-6X35 |
Spring-type straight pin |
1 |
|
11 |
GBT879.2-3.5X35 |
Spring-type straight pin |
1 |
|
12 |
TS04383010003 |
Rocker arm weldment |
1 |
|
13 |
Q72220 |
Bowl-shape expansion plug |
1 |
|
14 |
TS04383010001 |
Differential lock pedal unit |
1 |
|
15 |
GBT882-B6X28 |
Pin shaft |
1 |
|
16 |
GBT97.1-6-A0P |
Plain washer |
1 |
|
17 |
GBT6170-M8-8-A2L |
Hexagon nut, style 1 |
1 |
|
18 |
TG1204.435.4 |
Seal lining seat assembly |
1 |
|
18.1 |
TG1204.435.2-01 |
Spherical shaft seat |
1 |
|
18.2 |
TG1204.435.2-02 |
Spherical shaft lining |
1 |
|
18.3 |
GBT93-6 |
Standard spring washer |
1 |
|
18.4 |
GBT818-M6X14-4.8-A2L |
Cross recessed pan head screw |
1 |
|
19 |
TB554.383-05 |
Adjusting washer |
On demand |
|
20 |
TB554.383-06 |
Adjusting washer |
On demand |
|
21 |
TB554.383-07 |
Adjusting washer |
On demand |
|
22 |
TB554.383-08 |
Adjusting washer |
On demand |
45
Lovol TB2SA604-002K Wheeled Tractor

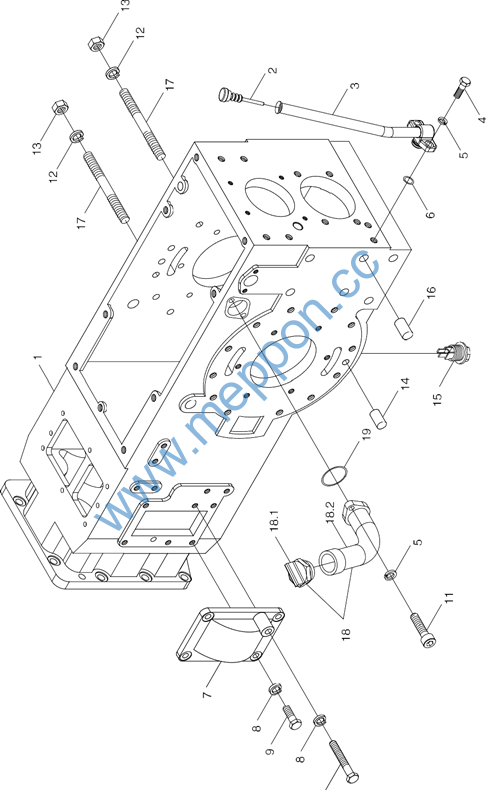

TC02384040000K Rear Axle Housing Assembly(001)
46
Lovol TB2SA604-002K Wheeled Tractor
TC02384040000K Rear Axle Housing Assembly(001)
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TC02384040000K |
Rear axle housing assembly |
1 |
||
1 |
TB604.384A-01 |
Rear axle housing |
1 |
|
2 |
TB604.384.4 |
Oil dipstick assembly |
1 |
|
3 |
TC02384010001K |
Oil dipstick pipe weldment |
1 |
|
4 |
GBT5783-M8X20-8.8-A2L |
Hexagon head bolt |
2 |
|
5 |
GBT93-8-A3L |
Standard spring washer |
4 |
|
6 |
GBT3452.1-15.0X2.65G |
O-ring sealant used for hydraulic or pneumatic parts |
1 |
|
7 |
FT300.38J.206 |
Reverse gear side cover |
1 |
|
8 |
GBT93-10-A3L |
Standard spring washer |
6 |
|
9 |
GBT5783-M10X25-8.8-A3L |
Hexagon head bolt |
5 |
|
10 |
GBT5782-M10X60-8.8-A3L |
Hexagon head bolt |
1 |
|
11 |
GBT70.1-M8X20-8.8-A2L |
Hexagon socket head cap screw |
2 |
|
12 |
GBT93-12-A3L |
Standard spring washer |
24 |
|
13 |
GBT6171-M12X1.25-10-A2L |
Hexagon nut, style 1 |
24 |
|
14 |
GBT119.1-12m6X28-A3L |
Column pin |
2 |
|
15 |
FT65.38.026 |
Oil plug assembly |
1 |
|
16 |
TB554.384-02 |
Pin |
4 |
|
17 |
GBT899-AM12-M12X1.25X80-10.9-A2L |
Double-headed stud |
24 |
|
18 |
TB604.384.3 |
Rear axle oil filler assembly |
1 |
|
18.1 |
TB604.384.3.1 |
Oil filler welding assembly |
1 |
|
18.2 |
TB604.384.3.2 |
Oil filler plug assembly |
1 |
|
19 |
GBT3452.1-32.5X1.80G |
O-ring sealant used for hydraulic or pneumatic parts |
1 |
47
Lovol TB2SA604-002K Wheeled Tractor

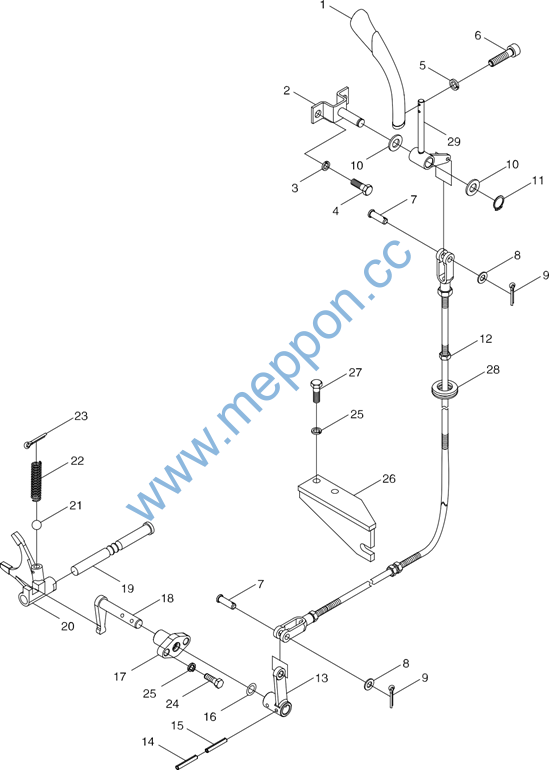

TS04385010000 Shuttle Shift Control Mechanism Assembly
48
Lovol TB2SA604-002K Wheeled Tractor
TS04385010000 Shuttle Shift Control Mechanism Assembly
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TS04385010000 |
Shuttle shift control mechanism assembly |
1 |
||
1 |
TS04385010008 |
Shuttle shift control mechanism assembly |
1 |
|
2 |
TS04385010003 |
Bracket weldment |
1 |
|
3 |
GBT93-8-A0P |
Standard spring washer |
2 |
|
4 |
GBT5783-M8X20-8.8-A2L |
Hexagon head bolt |
2 |
|
5 |
GBT93-6-A0P |
Standard spring washer |
2 |
|
6 |
GBT70.1-M6X20-10.9-A3L |
Hexagon socket button head screw |
2 |
|
7 |
TG1654.373B.1-01 |
Pin shaft |
2 |
|
8 |
GBT97.1-8-A0P |
Plain washer |
2 |
|
9 |
GBT91-3.2X20-A0P |
Split pin |
2 |
|
10 |
TD950.373.2-02 |
Bush |
2 |
|
11 |
GBT894.2-20 |
Circlip for shaft |
1 |
|
12 |
TB604.385.3 |
Shuttle shift flexible shaft subassembly |
1 |
|
13 |
TB604.385-02 |
Rocker arm |
1 |
|
14 |
GBT879.1-3.5X28 |
Spring-type straight pin |
2 |
|
15 |
GBT879.1-6X28 |
Spring-type straight pin |
2 |
|
16 |
GBT3452.1-16.0X2.65G |
O-ring sealant used for hydraulic or pneumatic parts |
1 |
|
17 |
TB554.385A-01 |
Shift lever shaft bush |
1 |
|
18 |
TB554.385-01 |
Shifting lever rocker arm |
1 |
|
19 |
FT300.38J.203 |
Fork shaft, reverse gear |
1 |
|
20 |
FT300.38J.218 |
Shift fork, reverse gear |
1 |
|
21 |
GBT308-9.5-G100-b |
Steel ball |
1 |
|
22 |
FT704.42B.163 |
Retaining spring, fork shaft |
1 |
|
23 |
GBT91-4X32-A0P |
Split pin |
1 |
|
24 |
TB400.385-09 |
Bolt |
2 |
|
25 |
GBT93-10-A0P |
Standard spring washer |
4 |
|
26 |
TB604.385.2 |
Support plate weldment |
1 |
|
27 |
GBT5783-M10X25-8.8-A3L |
Hexagon head bolt |
2 |
|
28 |
FT800A.48L.101 |
Wire through ring (1) |
1 |
|
29 |
TS04385010005 |
Shuttle shift control lever weldment |
1 |
49
Lovol TB2SA604-002K Wheeled Tractor

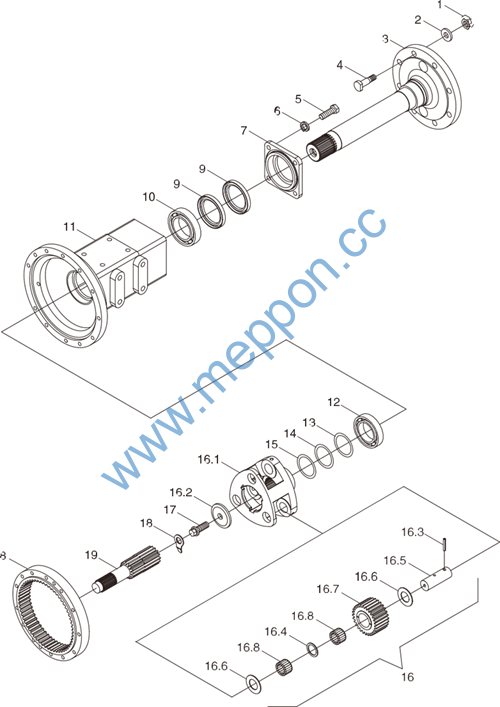

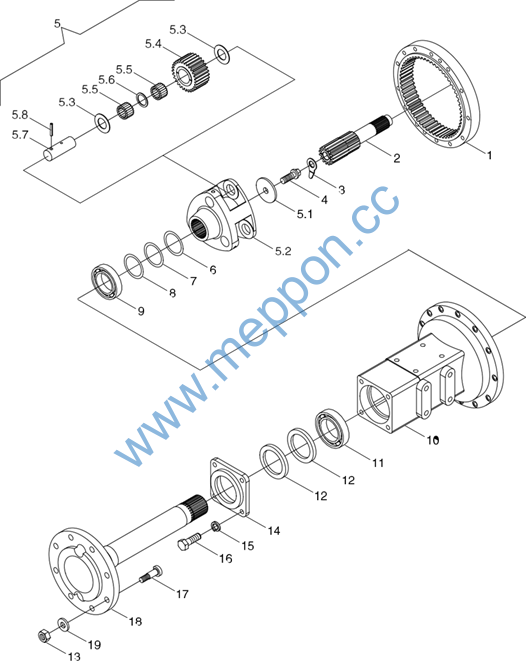

TB550.391 Left Final Transmission Assembly(007)
50
Lovol TB2SA604-002K Wheeled Tractor
TB550.391 Left Final Transmission Assembly(007)
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TB550.391 |
Left Final Transmission Assembly |
1 |
||
1 |
TB550.391-04 |
Final Transmission Gear Ring |
1 |
|
2 |
TB550.391-03 |
Left Final Transmission Half Shaft |
1 |
|
3 |
FT300.39.110 |
Driving Shaft Lock Piece |
1 |
|
4 |
FT300.39.112 |
Driving Shaft Lock Bolt |
1 |
|
5 |
TB550.391.1 |
Final Transmission Planet Bracket Assembly |
1 |
|
5.1 |
FT300.39.111 |
Retainer Block |
1 |
|
5.2 |
TB550.391.1-01 |
Final Transmission Planet Bracket |
1 |
|
5.3 |
TB550.391.1-05 |
Planet Gear Roll Needle Outer Spacer Ring |
6 |
|
5.4 |
TB550.391.1-02 |
Final Transmission Planet Gear |
3 |
|
5.5 |
GBT309-6X23.8-G2X-3X-5 |
Needle |
132 |
|
5.6 |
TB550.391.1-04 |
Planet Gear Roll Needle Inner Spacer Ring |
3 |
|
5.7 |
TB550.391.1-03 |
Final Transmission Planet Gear Shaft |
3 |
|
5.8 |
QLWZB140-8X32 |
Pin |
3 |
|
6 |
FT300.39.121 |
Adjusting Washer |
1 |
|
7 |
FT300.39.122 |
Adjusting Washer |
1 |
|
8 |
FT300.39.123 |
Adjusting Washer |
1 |
|
9 |
GBT276-6211 |
Deep Groove Ball Bearing |
1 |
|
10 |
TB550.391-01 |
Left Half Shaft Housing Body |
1 |
|
11 |
GBT276-6214 |
Deep Groove Ball Bearing |
1 |
|
12 |
GBT9877.1-FB80X105X10D |
Seal Ring |
2 |
|
13 |
GBT6176-M18X1.5-LH-10-A3L |
Hexagon Nut, Type-2 |
8 |
|
14 |
TB550.391-05 |
Half Shaft Oil Seal Seat |
1 |
|
15 |
GBT93-12-A0P |
Standard Spring Washer |
4 |
|
16 |
GBT5783-M12X30-8.8-A3L |
Hexagon Bolt |
4 |
|
17 |
FT65.38.222 |
Rear Hub Bolt (Left) |
8 |
|
18 |
TB550.391-02 |
Driving Shaft |
1 |
|
19 |
FT804.31B.120 |
Washer |
8 |
51
Lovol TB2SA604-002K Wheeled Tractor
TB550.392 Right Final Transmission Assembly(006)
52
Lovol TB2SA604-002K Wheeled Tractor
TB550.392 Right Final Transmission Assembly(006)
No. |
Part code and specification |
Part name |
Quantity |
Remark |
TB550.392 |
Right Final Transmission Assembly |
1 |
||
1 |
GBT6176-M18X1.5-10-A3L |
Hexagon Nut, Type-2 |
8 |
|
2 |
FT804.31B.120 |
Washer |
8 |
|
3 |
TB550.391-02 |
Driving Shaft |
1 |
|
4 |
FT65.38.140a |
Rear Hub Bolt |
8 |
|
5 |
GBT5783-M12X30-8.8-A3L |
Hexagon Bolt |
4 |
|
6 |
GBT93-12-A0P |
Standard Spring Washer |
4 |
|
7 |
TB550.391-05 |
Half Shaft Oil Seal Seat |
1 |
|
8 |
TB550.391-04 |
Final Transmission Gear Ring |
1 |
|
9 |
GBT9877.1-FB80X105X10D |
Seal Ring |
2 |
|
10 |
GBT276-6214 |
Deep Groove Ball Bearing |
1 |
|
11 |
TB550.392-01 |
Right Half Shaft Housing |
1 |
|
12 |
GBT276-6211 |
Deep Groove Ball Bearing |
1 |
|
13 |
FT300.39.121 |
Adjusting Washer |
1 |
|
14 |
FT300.39.122 |
Adjusting Washer |
1 |
|
15 |
FT300.39.123 |
Adjusting Washer |
1 |
|
16 |
TB550.391.1 |
Final Transmission Planet Bracket Assembly |
1 |
|
16.1 |
TB550.391.1-01 |
Final Transmission Planet Bracket |
1 |
|
16.2 |
FT300.39.111 |
Retainer Block |
1 |
|
16.3 |
QLWZB140-8X32 |
Pin |
3 |
|
16.4 |
TB550.391.1-04 |
Planet Gear Roll Needle Inner Spacer Ring |
3 |
|
16.5 |
TB550.391.1-03 |
Final Transmission Planet Gear Shaft |
3 |
|
16.6 |
TB550.391.1-05 |
Planet Gear Roll Needle Outer Spacer Ring |
6 |
|
16.7 |
TB550.391.1-02 |
Final Transmission Planet Gear |
3 |
|
16.8 |
GBT309-6X23.8-G2X-3X-5 |
Needle |
132 |
|
17 |
FT300.39.112 |
Driving Shaft Lock Bolt |
1 |
|
18 |
FT300.39.110 |
Driving Shaft Lock Piece |
1 |
|
19 |
TB550.392-02 |
Right Final Transmission Half Shaft |
1 |
53
Lovol TB2SA604-002K Wheeled Tractor
TC02411020000K PTO Gear Assembly(001)
54
