LOVOL TA754-1F161H2K Tractor Parts Catalogue 23
FT65.57.001-3 57.3-分配器总成-3 57DISTRIBUTOR ASSEMBLY-3
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
T30.57.145B |
ONE-WAY VALVE PLUG |
1 |
2014-12_ |
10 |
T30.57.140-1 |
DOWNWARD VALVE SPRING |
1 |
2014-12_ |
11 |
GBT308-φ5.0000-G40b |
BALL |
1 |
2014-12_ |
12 |
T30.57.139 |
DOWNWARD VALVE BODY |
1 |
2014-12_ |
13 |
T30.57.114 |
PUSH PIN |
1 |
2014-12_ |
14 |
T30.57.138 |
DOWNWARD VALVE SLEEVE |
1 |
2014-12_ |
15 |
T30.57.159-161 |
ADJUSTING WASHER |
999 |
2014-12_ |
2 |
GBT3452.122.4X2.65 |
O RING |
1 |
2014-12_ |
3 |
T30.57.144B |
ONE-WAY VALVE SPRING |
1 |
2014-12_ |
4 |
T30.57.164 |
ONE-WAY VALVE BODY GASKET |
1 |
2014-12_ |
5 |
T30.57.142B |
ONE-WAY VALVE BODY |
1 |
2014-12_ |
6 |
T30.57.143B |
ONE-WAY VALVE SEAT |
1 |
2014-12_ |
7 |
GBT3452.1-19X2.65 |
O-SEAL RING |
3 |
2014-12_ |
8 |
T30.57.137 |
DOWNWARD VALVE PLUG |
1 |
2014-12_ |
9 |
GBT3452.1-16X1.8 |
O-SEAL RING |
1 |
2014-12_ |

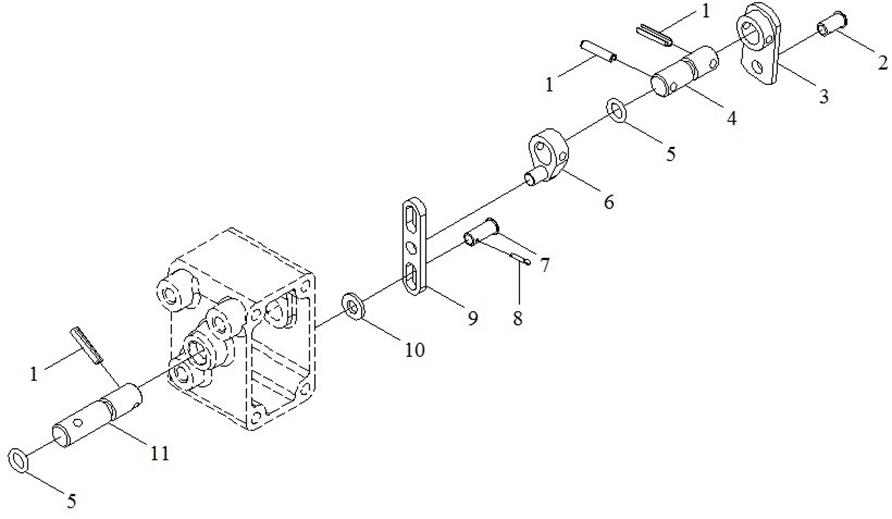

FT65.57.001-4 57.4-分配器总成-4
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT879-5X24 |
PIN |
3 |
2014-12_ |
10 |
GBT97.1-8 |
WASHER |
1 |
2014-12_ |
11 |
FT800A.57.120 |
HANDLE SHAFT |
1 |
2014-12_ |
2 |
E300.57.135 |
PIN |
1 |
2014-12_ |
3 |
T30.57.133-2 |
FEEDBACK ARM |
1 |
2014-12_ |
4 |
T30.57.109 |
FEEDBACK SHAFT |
1 |
2014-12_ |
5 |
GBT3452.1-9.5X2.65 |
O RING |
2 |
2014-12_ |
6 |
T30.57.120 |
FEEDBACK ARM |
1 |
2014-12_ |
7 |
T30.57.125 |
PIN |
1 |
2014-12_ |
8 |
GBT91-2X12 |
PIN |
1 |
2014-12_ |
9 |
T30.57.119 |
UPPER PART U-HOOK |
1 |
2014-12_ |
TA704.581 58.1-油泵油管滤油器总成 58.1-OIL PUMP/PIPE/FILTER ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT70.1-M8X25 |
SCREW |
2 |
2011-11_ |
10 |
FT700.58B.102 |
RUBBER HOSE |
2 |
2011-11_ |
11 |
FT700.58B.080 |
OIL FILTER ASSEMBLY |
1 |
2011-11_ |
11.1 |
FT700.58B.080-01 |
OIL FILTER ELEMENT |
1 |
2011-11_ |
12 |
GBT5783-M8X20-A2L |
BOLT |
4 |
2011-11_ |
13 |
GBT3452.1-32.5X2.65G |
O-SEAL RING |
1 |
2011-11_ |
14 |
FT700.58G.040 |
OIL SUCTION SHORT PIPE WELDMENT1 |
1 |
2011-11_ |
15 |
FT700.58G.050 |
OIL SUCTION SHORT PIPE WELDMENT 2 |
1 |
2011-11_ |
16 |
FT700.58G.101 |
HOLLOW BOLT -1 |
1 |
2011-11_ |
17 |
JBT982-27 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
17 |
JBT982-27 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
18 |
FT700.58G.010 |
GEAR PUMP |
1 |
2004-01_ |
18 |
FT700.58B.020 |
GEAR PUMP |
1 |
2009-01_ |
19 |
GBT5783-M10X30-A3L |
BOLT |
2 |
2011-11_ |
2 |
GBT93-8-A0P |
WASHER |
6 |
2011-11_ |
20 |
GBT93-10-A0P |
WASHER |
2 |
2011-11_ |
21 |
JBT982-22 |
COMBINED SEAL GASKET |
2 |
2009-01_ |
21 |
JBT982-18 |
COMBINED SEAL GASKET |
2 |
2004-01_ |
21 |
JBT982-18 |
COMBINED SEAL GASKET |
2 |
2004-01_ |
22 |
FT700.58G.103 |
HOLLOW BOLT -2 |
2 |
2004-01_ |
22 |
FT654.58.107 |
HOLLOW BOLT -1 |
2 |
2009-01_ |
23 |
FT700.58G.021a |
PRESSURE OIL PIPE WELDMENT-1 |
1 |
2009-01_ |
23 |
FT700.58G.021 |
PRESSURE OIL PIPE WELDMENT-1 |
1 |
2004-01_ |
23 |
FT700.58J.012 |
PRESSURE OIL PIPE ASSEMBLY-2 |
1 |
2011-11_ |
24 |
FT700.58A.101 |
JOINT |
1 |
2011-11_ |
TA704.581 58.1-油泵油管滤油器总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
25 3 4 5 6
7 8 9 |
FT700.58B.010 GBT3452.1-25X2.65G TA700.58A.4 GBT5783-M6X30-A2L FT650.58.060
GBT93-6-A0P GBT6170-M6-A2L JBT8870-d40 |
PRESSURE OIL PIPE ASSEMBLY O-SEAL RING OIL SUCTION LONG PIPE WELDMENT BOLT OIL PIPE CLAMP AND RUBBER WASHER
SPRING WASHER NUT HOOP |
1 1 1 2 4
2 2 4 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_
2011-11_ 2011-11_ 2011-11_ |
TA704.582A 58.2-多路阀油管总成 58.2-MULTI-WAY VALVE OIL PIPE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT704.58J.010a |
MULTI-WAY VALVE BRACKET WELDMENT |
1 |
2011-11_ |
10 |
GBT882-B6X20-A2L |
PIN |
2 |
|
11 |
FT704.58J.018a |
PUSH/PULL ROD WELDMENT (1) |
1 |
2011-11_ |
12 |
FT65.57.013 |
HANDLE HEAD ASSEMBLY |
2 |
2004-01_ |
12 |
FT65.57.013 |
HANDLE HEAD ASSEMBLY |
2 |
2004-01_ |
12 |
TB504.552-04 |
HANDLE HEAD ASSEMBLY |
2 |
2010-10_ |
13 |
FT704.58J.019a |
PUSH/PULL ROD WELDMENT (2) |
1 |
2011-11_ |
14 |
FT654.58B.021 |
MULTI-WAY VALVE OIL RETURN PIPE ASSEMBLY |
1 |
2011-11_ |
15 |
JBT982-27 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
15 |
JBT982-27 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
16 |
FT654.58B.102 |
STRAIGHT THREAD JOINT BODY 1 |
9 |
2011-11_ |
17 |
JBT982-22 |
COMBINED SEAL GASKET |
13 |
2011-11_ |
18 |
FT654.58B.016 |
OIL OUTPUT PIPE ASSEMBLY- 1- 1 |
1 |
2004-01_ |
18 |
TA704.582.3 |
OIL OUTPUT PIPE ASSEMBLY- 1- 1 |
1 |
2011-07_ |
19 |
TA704.582.4 |
OIL OUTPUT PIPE ASSEMBLY- 1- 2 |
1 |
2011-07_ |
19 |
FT654.58B.017 |
OIL OUTPUT PIPE ASSEMBLY- 1- 2 |
1 |
2004-01_ |
2 |
GBT898-AGM12-M12X1.25X45-8.8-A2L |
8.8-A3L STUD |
6 |
2011-11_ |
20 |
FT654.58B.018 |
OIL OUTLET PIPE ASSEMBLY-2-1 |
1 |
2004-01_ |
20 |
TA704.582.5 |
OIL OUTLET PIPE ASSEMBLY-2-1 |
1 |
2011-07_ |
21 |
TA704.582.7 |
OIL OUTLET PIPE ASSEMBLY-2-1 |
1 |
2011-07_ |
21 |
FT654.58B.019 |
OIL OUTLET PIPE ASSEMBLY-2-1 |
1 |
2004-01_ |
22 |
GBT6173-M27X2-A0P |
NUT |
4 |
2011-11_ |
23 |
FT654.58.101b |
JOINT |
4 |
2011-11_ |
24 |
FT654.58.010a |
QUICK CHANGING JOINT |
4 |
2011-11_ |
25 |
FT354.58A.103 |
DUSTPROOF COVER |
4 |
2011-11_ |
TA704.582A 58.2-多路阀油管总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
26 |
FT654.58B.011 |
MULTI-WAY VALVE OIL INLET PIPE ASSEMBLY |
1 |
2011-11_ |
27 |
FT654.58B.012 |
MULTI-WAY VALVE OIL OUTPUT PIPE ASSEMBLY |
1 |
2011-11_ |
28 |
FT654.58B.103 |
STRAIGHT THREAD JOINT BODY 2 |
2 |
2011-11_ |
29 |
GBT3452.1-11.8X2.65G |
O-SEAL RING |
3 |
2011-11_ |
3 |
GBT5782-M10X70-A2L |
BOLT |
3 |
2011-11_ |
30 |
FT654.58B.013 |
PRESSURE OIL PIPE ASSEMBLY 1 |
1 |
2004-01_ |
30 |
TA704.582.8 |
PUSH PULL ROD WELDMENT |
1 |
2011-07_ |
31 |
GBT5783-M8X30-A2L |
BOLT |
2 |
2011-11_ |
32 |
GBT93-8-A0P |
WASHER |
2 |
2011-11_ |
33 |
FT654.58B.104 |
SCREW PLUG |
1 |
2011-11_ |
34 |
JBT982-14 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
34 |
JBT982-14 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
35 |
GBT5783-M10X35-A3L |
BOLT |
2 |
2011-11_ |
36 |
FT654.58B.014 |
VALVE BODY WELDMENT |
1 |
2011-11_ |
4 |
GBT95-10-A0P |
WASHER |
3 |
2011-11_ |
5 |
GBT6170-M10-A3L |
NUT |
3 |
2011-11_ |
6 |
FT654.58B.020 |
MULTI-WAY VALVE ASSEMBLY |
1 |
2011-11_ |
7 |
GBT882-B6X26-A0P |
PIN |
4 |
|
8 |
FT654.58.103 |
CONNECTING PLATE |
4 |
2011-11_ |
9 |
GBT91-2X12 |
PIN |
6 |
2011-11_ |
TA650.583A 58.3-单路液压输出总成2 58.3-SINGLE-WAY HYDRAULIC OUTPUT ASSEMBLY 2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 2 3 4 5 |
FT354.58A.103 FT354.58A.030 FT754.58.102 GBT6173-M27X2-A3L FT65.55.023 |
DUSTPROOF COVER QUICK CHANGING JOINT JOINT NUT HYDRAULIC OIL OUTPUT PIPE WELDMENT |
1 1 1 1 1 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_ |
