LOVOL TA754-1F161H2K Tractor Parts Catalogue 21
TA700.53 53-拖挂装置装配总成 53-TOW EQUIPMENT INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
TA700.53.1 |
TOW EQUIPMENT ASSEMBLY |
1 |
2011-11_ |
1.1 |
TA700.53.1-03 |
SPRING LOCK PIN |
2 |
2011-11_ |
1.1 |
GBT6178-M24-A2L |
NUT (PAGE81) |
1 |
2011-11_ |
1.11 |
GBT91-5X65-A0P |
PIN |
1 |
2011-11_ |
1.2 |
TA700.53.1-01 |
TOW FIXING BRACKET |
1 |
2011-11_ |
1.3 |
TA700.53.1-02 |
CONNECTING PIN |
2 |
2011-11_ |
1.4 |
FT700.53D.101 |
TOW BRACKET |
1 |
2011-11_ |
1.4 |
FT700.53D.101 |
TOW BRACKET |
1 |
2011-11_ |
1.5 |
FT65.53A.106 |
CONNECTING PIN SHAFT |
1 |
2011-11_ |
1.6 |
FT800.53.102 |
CONNECTING PIN SHAFT |
1 |
2011-11_ |
1.7 |
FT800.53.111 |
SPRING LOCK PIN |
1 |
2011-11_ |
1.8 |
FT65.53A.105 |
U-HOOK |
1 |
2011-11_ |
1.9 |
GBT95-24-A0P |
WASHER |
1 |
2011-11_ |
2 |
GBT93-16-A0P |
SPRING WASHER |
8 |
2011-11_ |
3 |
GBT5783-M16X60-A3L |
BOLT |
8 |
2011-11_ |

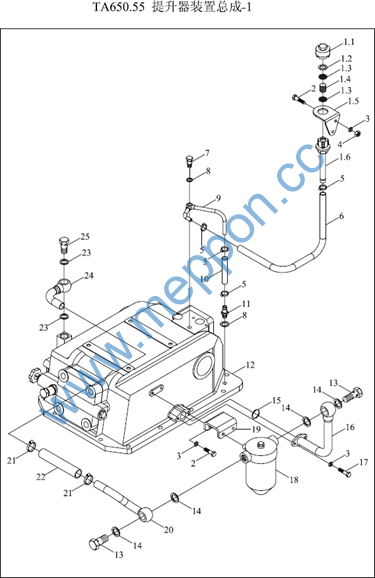

TA650.55-1 55.1-提升器装置总成-1 LIFT INSTALLATION ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
0 |
FT800.58A.040a-01 |
OIL RETURN FILTER ELEMENT |
1 |
2011-11_ |
1 |
TB500.55A.5 |
1 |
2011-11_ |
|
1.1 |
FT700.55D.136 |
RESPIRATOR COVER |
1 |
2011-11_ |
1.1 |
FT700.55D.136 |
RESPIRATOR COVER |
1 |
2011-11_ |
1.2 |
GBT893.1-26 |
SNAP RING |
1 |
2011-11_ |
1.3 |
FT650.40.167 |
SEAT PLATE |
2 |
2011-11_ |
1.4 |
FT700.55D.109 |
BREATH FILTER ELEMENT |
1 |
2011-11_ |
1.5 |
FT700.55D.134 |
BREATHER BRACKET |
1 |
2011-11_ |
1.6 |
TB500.55A.5.1 |
BREATHER BODY WELDMENT |
1 |
2011-11_ |
10 |
FT65.55.180 |
BREATHING HOSE 2 |
1 |
2011-11_ |
11 |
FT65.55.176 |
BREATH JOINT |
1 |
2011-11_ |
12 |
TB650.55.1 |
LIFTER ASSEMBLY |
1 |
2011-11_ |
13 |
FT65.55.139 |
HOLLOW BOLT |
2 |
2011-11_ |
14 |
JBT982-27 |
COMBINED SEAL GASKET |
4 |
2011-11_ |
14 |
JBT982-27 |
COMBINED SEAL GASKET |
4 |
2011-11_ |
15 |
GB3452.1-25X2.65G |
O-RING |
1 |
2004-01_ |
16 |
FT700.58.091 |
OIL RETURN PIPE ASSEMBLY 1 |
1 |
2011-11_ |
17 |
GBT5783-M8X25-A2L |
BOLT |
2 |
2011-11_ |
18 |
FT800.58A.040a |
OIL RETURN FILTER ASSEMBLY |
1 |
2011-11_ |
19 |
FT700.58.909 |
OIL RETURN FILTER BRACKET |
1 |
2011-11_ |
2 |
GBT5783-M8X20-A2L |
BOLT |
6 |
2011-11_ |
20 |
FT700.58.092 |
OIL RETURN PIPE ASSEMBLY 2 |
1 |
2011-11_ |
21 |
Q67638 |
A-TYPE WORM TRANSMISSION HOSE CLAMP |
2 |
2011-11_ |
22 |
FT700.58.908 |
RUBBER HOSE |
1 |
2011-11_ |
23 |
JBT982-22 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
TA650.55-1 55.1-提升器装置总成-1(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
24 |
FT65.55.030 |
OIL RETURN PIPE WELDMENT 3 |
1 |
2011-11_ |
25 |
FT300.58.101 |
HOLLOW BOLT |
1 |
2011-11_ |
3 |
GBT93-8-AOP |
SPRING WASHER |
4 |
2011-11_ |
4 |
GBT6170-M8-A2L |
NUT |
2 |
2011-11_ |
5 |
Q67512 |
HOSE RING HOOP |
4 |
2004-01_ |
5 |
Q67516 |
A-TYPE WORM TRANSMISSION HOSE CLAMP |
4 |
2011-07_ |
6 |
FT65.55.179 |
BREATHING HOSE 1 |
1 |
2011-11_ |
7 |
FT65.55.181 |
HOLLOW BOLT |
1 |
2011-11_ |
8 |
JBT982-12 |
COMBINED SEAL GASKET |
3 |
2011-11_ |
9 |
FT65.55.020 |
BREATH PIPE WELDMENT |
1 |
2011-11_ |

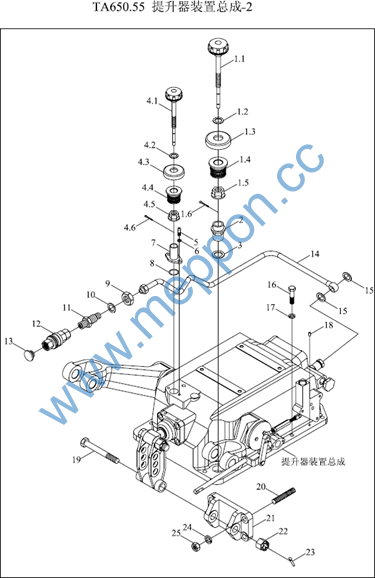

TA650.55-2 55.2-提升器装置总成-2 LIFT INSTALLATION ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
0 |
Ta700.55A.7-01a |
1 |
2014-10_ |
|
1 |
FT65.55.021 |
SEAL PLUG DIPSTICK ASSEMBLY 2 |
1 |
2011-11_ |
1.1 |
FT65.55.027 |
HANDLE WHEEL ASSEMBLY 2 |
1 |
2011-11_ |
1.2 |
JBT982-8 |
COMBINED GASKET |
1 |
2011-11_ |
1.3 |
FT700.55D.129 |
COVER PLATE |
1 |
2011-11_ |
1.4 |
FT300.55B.165 |
TENSION RUBBER SLEEVE |
1 |
2011-11_ |
1.5 |
FT300.55B.166 |
ADJUSTING NUT |
1 |
2011-11_ |
1.6 |
GBT91-3.2X16-A0P |
PIN |
1 |
2011-11_ |
10 |
JBT982-22 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
11 |
FT654.58B.101b |
JOINT |
1 |
2011-11_ |
12 |
FT654.58.010a |
QUICK CHANGING JOINT |
1 |
2011-11_ |
13 |
FT354.58A.103 |
DUSTPROOF COVER |
1 |
2011-11_ |
14 |
FT65.55.023 |
HYDRAULIC OIL OUTPUT PIPE WELDMENT |
1 |
2011-11_ |
15 |
JBT982-18 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
15 |
JBT982-18 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
16 |
GBT5783-M12X40-A3L |
BOLT |
12 |
2011-11_ |
17 |
GBT93-12-AOP |
WASHER |
12 |
2011-11_ |
18 |
GBT119.2-12X26-A0P |
PIN |
1 |
2004-01_ |
19 |
FT65.55.120 |
CONNECTING BOLT |
1 |
2011-11_ |
2 |
FT700.55D.130 |
LIFTER OIL FILLING PIPE |
1 |
2011-11_ |
2 |
FT700.55D.130 |
LIFTER OIL FILLING PIPE |
1 |
2011-11_ |
20 |
GBT899-GM16-M16X50-8.8-A3L |
8.8-A3L STUD |
4 |
2011-11_ |
21 |
FT65.55.119 |
UPPER PULL ROD SUPPORT SEAT |
1 |
2011-11_ |
22 |
GBT6181-M20-A9L |
NUT |
1 |
2004-01_ |
22 |
GBT6181-M20-A9L |
NUT |
1 |
2004-01_ |
TA650.55-2 55.2-提升器装置总成-2(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
23 |
GBT91-4X36-A0P |
PIN |
1 |
2004-01_ |
24 |
GBT93-16-A0P |
SPRING WASHER |
4 |
2004-01_ |
25 |
GBT6170-M16-A3L |
NUT M16-A3L |
4 |
2011-11_ |
3 |
JBT982-36 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
4 |
TA650.55.3 |
SEAL PLUG DIPSTICK ASSEMBLY 1 |
1 |
2010-01_ |
4 |
FT65.55.024 |
SEAL PLUG DIPSTICK ASSEMBLY 1 |
1 |
2004-01_ |
4.1 |
FT65.55.025 |
HANDLE WHEEL ASSEMBLY 1 |
1 |
2011-11_ |
4.2 |
JBT982-8 |
COMBINED GASKET |
1 |
2011-11_ |
4.3 |
FT700.55D.129 |
COVER PLATE |
1 |
2011-11_ |
4.4 |
FT300.55B.165 |
TENSION RUBBER SLEEVE |
1 |
2011-11_ |
4.5 |
FT300.55B.166 |
ADJUSTING NUT |
1 |
2011-11_ |
4.6 |
GBT91-3.2X16-A0P |
PIN |
1 |
2011-11_ |
5 |
GBT70.1-M8X25-A2L |
SCREW |
2 |
2011-11_ |
6 |
GBT93-8-AOP |
SPRING WASHER |
2 |
2011-11_ |
7 |
FT65.55.022 |
LIFTER OIL FILLING PIPE WELDMENT |
1 |
2004-01_ |
7 |
TA650.55.2 |
LIFTER OIL FILLING PIPE WELDMENT |
1 |
2010-01_ |
7 |
TA650.55.2a |
LIFTER OIL FILLING PIPE WELDMENT |
1 |
2014-10_ |
8 |
GBT3452.1-31.5X2.65G |
O-SEAL RING |
1 |
2011-11_ |
8 |
GBT3452.1-31.5X2.65G |
O-SEAL RING |
1 |
2011-11_ |
9 |
GBT6173-M27X2-A3L |
NUT |
1 |
2011-11_ |

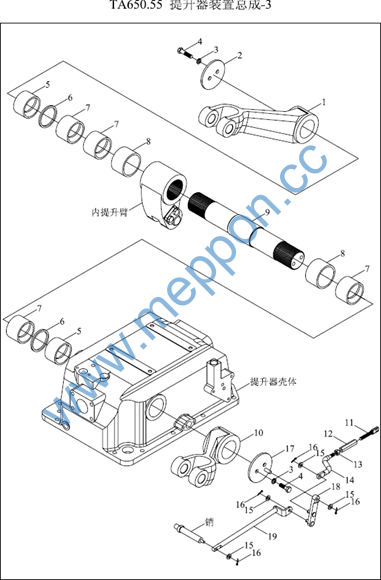

TA650.55-3 55.3-提升器装置总成-3 LIFT INSTALLATION ASSEMBLY-3
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
0 |
TA650.55.1 |
LIFTER ASSEMBLY |
1 |
2011-11_ |
0.1 |
TA650.55.1-B02223 |
RISER KIT |
1 |
|
1 |
FT65.55.162A |
OUTER LIFTING ARM (LEFT) |
1 |
2011-11_ |
10 |
FT65.55.107A |
OUTER LIFTING ARM (RIGHT) |
1 |
2011-11_ |
11 |
FT65.55.125 |
FRONT ADJUSTING ROD |
1 |
2011-11_ |
12 |
FT65.55.123 |
ADJUSTING SCREW SLEEVE |
1 |
2011-11_ |
13 |
GBT6170-M8-A3L |
NUT |
1 |
2004-01_ |
14 |
FT65.55.124 |
REAR ADJUSTING ROD |
1 |
2011-11_ |
15 |
GBT97.1-8-A0P |
WASHER |
1 |
2004-01_ |
16 |
GBT91-2X14-A0P |
PIN |
5 |
2011-11_ |
17 |
FT65.55.017 |
RIGHT LIFTING ARM PRESSURE PLATE WELDMENT ASSEMBLY |
1 |
2011-11_ |
18 |
FT65.55.016 |
MIDDLE ARM WELD ASSEMBLY |
1 |
2004-01_ |
18 |
TA650.55.1.1 |
MEDIUM ARM WELDMENT |
1 |
2011-07_ |
19 |
FT65.55.015 |
CONNECTING ROD WELDMENT ASSEMBLY |
1 |
2011-11_ |
2 |
FT65.55.115 |
LEFT LIFTING ARM PRESSURE PLATE |
1 |
2011-11_ |
3 |
GBT93-10-A0P |
WASHER |
4 |
2011-11_ |
4 |
GBT5783-M10X20-A3L |
BOLT |
4 |
2011-11_ |
5 |
FT65.55.166 |
END COPPER SHAFT SLEEVE |
2 |
2011-11_ |
6 |
GBT3452.1-56X5.3G |
O-SEAL RING |
2 |
2011-11_ |
7 |
FT65.55.116 |
COPPER SHAFT SLEEVE |
4 |
2011-11_ |
8 |
FT65.55.114 |
SLEEVE |
2 |
2011-11_ |
9 |
FT65.55.108 |
LIFTING SHAFT |
1 |
2011-11_ |

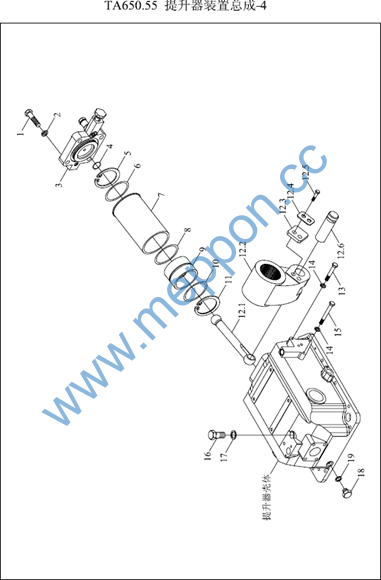

TA650.55-4 55.4-提升器装置总成-4 LIFT INSTALLATION ASSEMBLY-4
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
0 |
TA650.55.1 |
LIFTER ASSEMBLY |
1 |
2011-11_ |
1 |
GBT5785-M18X1.5X60-10.9-A2L |
BOLT |
1 |
2004-01_ |
1 |
GBT5785-M18X1.5X60-10.9-A2L |
BOLT |
1 |
2004-01_ |
10 |
GBT3452.1-100X5.30G |
O-SEAL RING |
1 |
2004-01_ |
11 |
FT65.55.165 |
PISTON RETAINER RING |
1 |
2011-11_ |
12 |
FT65.55.012 |
INNER LIFTING ARM AND TOP ROD OF PISTON ASSEMBLY |
1 |
2011-11_ |
12.1 |
FT65.55.135 |
PISTON TOP ROD |
1 |
2011-11_ |
12.2 |
FT65.55.134 |
INNER LIFTING ARM |
1 |
2011-11_ |
12.3 |
FT65.55.188 |
LIMIT PLATE |
1 |
2011-11_ |
12.4 |
FT65.55.189 |
FASTENING PLATE |
1 |
2011-11_ |
12.5 |
GBT5783-M10X25-A2L |
BOLT |
2 |
2011-11_ |
12.6 |
FT65.55.138 |
PIN |
1 |
2011-11_ |
13 |
FT65.55.127 |
BOLT |
2 |
2011-11_ |
14 |
GBT93-8-A0P |
WASHER |
3 |
2011-11_ |
15 |
FT65.55.126 |
BOLT |
1 |
2011-11_ |
16 |
FT65.55.139 |
HOLLOW BOLT |
1 |
2011-11_ |
17 |
FT65.55.128 |
ALUMINUM GASKET |
2 |
|
17 |
18.55.104 |
WASHER |
2 |
2001-01_ |
18 |
FT65.55.117 |
OIL DISCHARGING SCREW PLUG |
1 |
2011-11_ |
19 |
FT65.55.118 |
ALUMINUM GASKET |
1 |
2011-11_ |
2 |
GBT93-18-A0P |
WASHER |
4 |
2011-11_ |
3 |
FT65.55.014 |
CYLINDER COVER ASSEMBLY |
1 |
2011-11_ |
4 |
GBT3452.1-12.5X2.65 |
O RING |
2 |
2011-11_ |
5 |
FT65.55.164 |
OIL CYLINDER COVER RETAINER RING |
1 |
2011-11_ |
6 |
GBT3452.1-103X3.55 |
O-SEAL RING |
1 |
2011-11_ |
