LOVOL TA754-1F161H2K Tractor Parts Catalogue 17
FT700.43.001-3 43.3-制动器总成-3(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
30 31 4 5 6
7 8 9 |
GBT9877.1-FB40X62X8D GBT5783-M10X40-A3L GBT91-4X25-A0P FT65.43.121 FT65.43.019
GBT5783-M10X35-A3L GBT93-10-AOP FT65.43.118 |
O RING BOLT PIN RIGHT BRAKE ROCKER RUBBER COVER ASSEMBLY
BOLT WASHER BRAKE ROCKER SEAT |
1 7 1 1 1
4 11 1 |
2011-11_ 2011-11_
2011-11_ 2011-11_
2011-11_ 2011-11_ 2011-11_ |

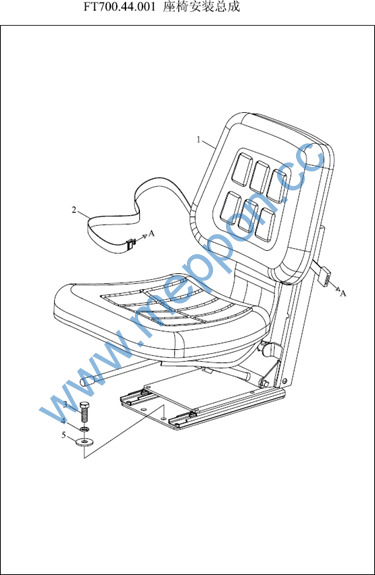

FT700.44.001 44-座椅安装总成 44SEAT INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 2 3 4 5 |
FT700.44.011 FT300.44.011 GBT5783-M12X25-A3L GBT93-12-A0P GBT96-12-A0P |
SEAT ASSEMBLY SAFETY BELT BOLT SPRING WASHER WASHER |
4 1 1 4 4 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_ |

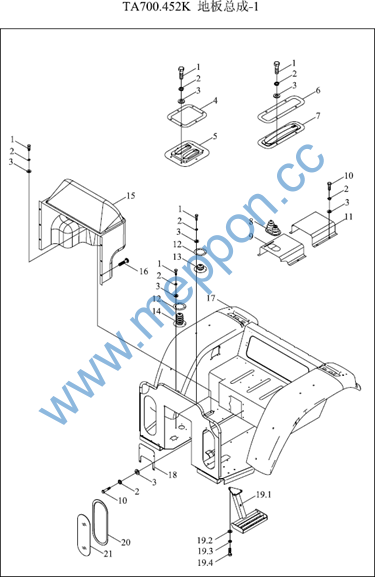

TA700.452K-1 45.2.1-地板总成-1 FLOOR ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT5783-M6X20-A2L |
BOLT |
16 |
2011-11_ |
10 |
GBT5783-M6x16-A2L |
BOLT |
15 |
2011-11_ |
11 |
FT65.45C.101 |
FRONT FLOOR BONNET REAR PART |
1 |
2011-11_ |
12 |
FT65.45.394 |
THROTTLE PEDAL SEAL SLEEVE PRESSURE PLATE |
2 |
2011-11_ |
13 |
FT65.45.303 |
DIFFERENTIAL LOCK CONTROL DUSTPROOF SLEEVE |
1 |
2011-11_ |
14 |
FT65.45.393 |
THROTTLE PEDAL SEAL SLEEVE |
1 |
2011-11_ |
15 |
FT65.45.020 |
INSTRUMENT PLATE ASSEMBLY |
1 |
2011-11_ |
16 |
GBT818-M6X20-4.8-A2L |
SCREW |
6 |
2010-06_ |
16 |
FT800A.45.900 |
PLASTIC SCREW |
6 |
2004-01_ |
17 |
TA700.452K.1 |
FLOOR WELDMENT ASSEMBLY |
1 |
2011-11_ |
18 |
FT65.45C.117 |
MIDDLE COVER PLATE |
1 |
2011-11_ |
19 |
FT65.45.011 |
PEDAL ASSEMBLY |
2 |
2004-01_ |
19 |
TA700.452H.2 |
PEDAL ASSEMBLY |
2 |
2010-05_ |
19.1 |
FT65.45.012a |
PEDAL WELDMENT |
1 |
2011-11_ |
19.2 |
GBT97.1-10-AOP |
WASHER |
3 |
2011-11_ |
19.3 |
GBT93-10-AOP |
WASHER |
3 |
2011-11_ |
19.4 |
GBT5783-M10X30-A3L |
BOLT |
3 |
2011-11_ |
2 |
GBT93-6-A0P |
SPRING WASHER |
31 |
2011-11_ |
20 |
FT65.45B.733 |
FRONT LOWER WINDOW SEAL STRIP |
2 |
2011-11_ |
21 |
FT65.45B.732 |
FRONT LOWER WINDOW GLASS |
2 |
2004-01_ |
3 |
GBT97.1-6-A0P |
WASHER |
31 |
2011-11_ |
4 |
FT65.45.333 |
RIGHT FRONT BOTTOM PLATE DUSTPROOF COVER PRESSURE PLATE |
1 |
2011-11_ |
5 |
FT65.45.332 |
RIGHT FRONT FLOOR DUSTPROOF COVER |
1 |
2011-11_ |
6 |
FT65.45.338 |
LEFT FRONT FLOOR DUSTPROOF COVER PRESSURE PLATE |
1 |
2011-11_ |
6 |
FT65.45.338 |
LEFT FRONT FLOOR DUSTPROOF COVER PRESSURE PLATE |
1 |
2011-11_ |
TA700.452K-1 45.2.1-地板总成-1(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
7 8 9 |
FT65.45.337 FT65.45.328a FT65.45.325a |
LEFT FRONT FLOOR DUSTPROOF COVER FLOOR DUSTPROOF COVER FRONT FLOOR BONNET |
1 1 1 |
2011-11_ 2011-11_ 2011-11_ |
TA700.452K-2 45.2.2-地板总成-2 FLOOR ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 1 1.1 1.1 1.2
1.3 1.4 1.5 |
FT704.45E.088 FT704.45E.088 FT704.45E.765 FT704.45E.765 FT704.45E.766
GBT96.1-16-A0P GBT93-16-A0P GBT6170-M16-A3L |
ARMREST ASSY ARMREST ASSY ARMREST ARMREST ARMREST WASHER UNIT
WASHER SPRING WASHER NUT M16-A3L |
2 2 2 2 4
2 2 4 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_
2010-03_ 2010-03_ 2011-11_ |

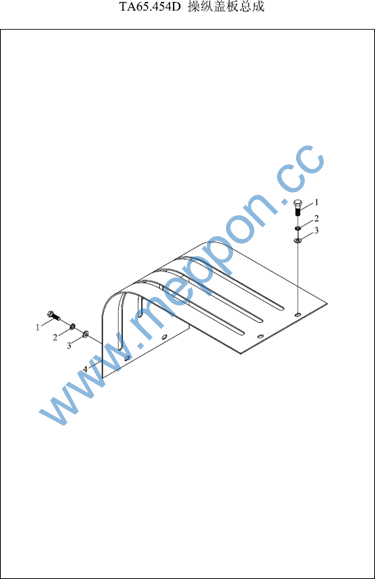

TA65.454D 45.4-操纵盖板总成 45.4-CONTROLLING COVER PLATE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 2 3 4 |
GBT5783-M6x16-A2L GBT93-6-A0P GBT97.1-6-A0P FT654.45.350 |
BOLT SPRING WASHER WASHER REAR COVER PLATE |
4 4 4 1 |
2011-11_ 2008-09_ 2008-09_ 2011-11_ |
FT700.46.001 46-安全架总成 46-SAFETY FRAME ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT5783-M10X30-A3L |
BOLT |
6 |
2011-11_ |
10 |
GBT802-M12-A3L |
NUT |
4 |
2011-11_ |
11 |
GBT5782-M16X90-A2L |
BOLT |
6 |
2011-11_ |
12 |
GBT96-16-A0P |
WASHER |
14 |
2011-11_ |
13 |
GBT93-16-A0P |
SPRING WASHER |
14 |
2011-11_ |
14 |
GBT802-M16-A3L |
NUT |
6 |
2011-11_ |
15 |
FT700.46.030 |
RIGHT SUPPORT BEAM ASSEMBLY |
1 |
2011-11_ |
16 |
GBT5782-M16X90-A2L |
BOLT |
8 |
2011-11_ |
17 |
GBT6170-M16-A3L |
NUT M16-A3L |
8 |
2011-11_ |
18 |
FT700.46.020 |
LEFT SUPPORT BEAM ASSEMBLY |
1 |
2011-11_ |
19 |
FT700.46.010 |
SAFETY FRAME UPPER BEAM ASSEMBLY |
1 |
2011-11_ |
2 |
FT65.46A.101 |
SHADOW LOCKING PLATE |
2 |
2011-11_ |
3 |
FT400.46.021 |
WASHER UNIT |
6 |
2011-11_ |
4 |
GBT93-10-A0P |
WASHER |
6 |
2011-11_ |
5 |
GBT802-M10-A3L |
NUT |
6 |
2011-11_ |
6 |
FT65.46A.012 |
SHADOW ASSEMBLY |
1 |
2011-11_ |
7 |
GBT5782-M12X70-A2L |
BOLT |
4 |
2004-01_ |
8 |
GBT95-12-A0P |
WASHER |
4 |
2011-11_ |
9 |
GBT93-12-A0P |
SPRING WASHER |
4 |
2011-11_ |
