LOVOL TA754-1F161H2K Tractor Parts Catalogue 15
TA700.411F 41.1-动力输出传动总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
7 8 9 |
TA700.411-11 TA700.411F-01 GBT297-30210 |
MIDDLE GEAR RETAINER RING PTO 1ST SHAFT BEARING |
1 1 1 |
2011-11_ 2011-11_ 2011-11_ |

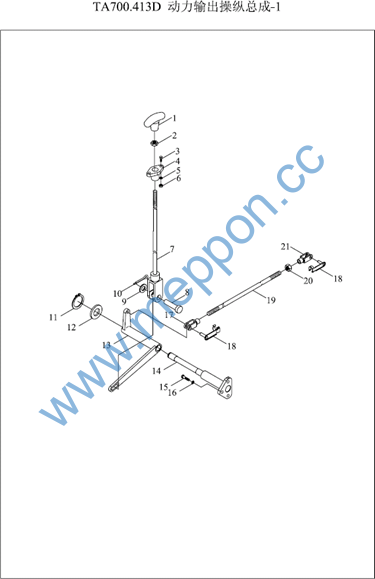

TA700.413D-1 41.3.1-动力输出操纵总成-1 PTO CONTROL ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT65.38.051 |
PULL/PRESS HANDLE |
1 |
2011-11_ |
10 |
GBT91-3.2X22-A0P |
PIN |
1 |
2011-11_ |
11 |
GBT894.1-20 |
BLCOKING RING |
1 |
2011-11_ |
12 |
GBT97.1-20-A0P |
WASHER |
1 |
2011-11_ |
12 |
GBT97.1-20-A0P |
WASHER |
1 |
2011-11_ |
13 |
TA700.412.2 |
DOUBLE ROCKER WELDMENT |
1 |
2011-11_ |
14 |
TA700.412.1 |
SEAT WELDMENT |
1 |
2011-11_ |
15 |
GBT5783-M10X30-A3L |
BOLT |
3 |
2011-11_ |
16 |
GBT93-10-A0P |
WASHER |
3 |
2011-11_ |
17 |
FT800A.43B.119 |
LEFT REVOLVING PULL ROD FORK |
1 |
2011-11_ |
18 |
FT800A.43B.011 |
LOCATING PIN RIVET UNIT |
2 |
2011-11_ |
19 |
TA700.412-06 |
MIDDLE PULL ROD |
1 |
2011-11_ |
2 |
GBT6171-M10X1-LH-A2L |
NUT |
1 |
2011-11_ |
20 |
GBT6172.1-M10-A3L |
NUT |
1 |
2011-11_ |
21 |
FT800A.43B.116 |
RIGHT REVOLVING PULL ROD FORK |
1 |
2011-11_ |
3 |
GBT5783-M6X20-A2L |
BOLT |
2 |
2011-11_ |
4 |
TA700.412.4 |
GUIDE PIPE WELDMENT |
1 |
2011-11_ |
5 |
GBT93-6-A0P |
SPRING WASHER |
2 |
2011-11_ |
6 |
GBT6170-M6-A2L |
NUT |
2 |
2011-11_ |
7 |
TA700.412.3 |
CONTROL ROD WELDMENT |
1 |
2011-11_ |
8 |
GBT882-B10X32-A0P |
PIN |
1 |
2011-11_ |
9 |
GBT95-10-A0P |
WASHER |
1 |
2011-11_ |
TA700.413D-2 41.3.2-动力输出操纵总成-2 PTO CONTROL ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
TA700.412-05 |
REAR ROCKER |
1 |
2011-11_ |
10 |
GBT5783-M10X20-A3L |
BOLT |
1 |
2011-11_ |
11 |
GBT879.1-5X32 |
PIN |
1 |
2011-11_ |
12 |
GBT879.1-8X32 |
PIN |
1 |
2011-11_ |
13 |
GBT3452.1-21.2X2.65G |
O-SEAL RING |
1 |
2011-11_ |
13 |
GBT3452.1-20X2.65G |
O-SEAL RING |
1 |
2012-08_ |
14 |
TA700.412-03 |
FORK HEAD |
1 |
2011-11_ |
15 |
TA700.412-01 |
FORK |
1 |
2011-11_ |
16 |
GBT3452.1-22.4X2.65G |
O-SEAL RING |
1 |
2011-11_ |
17 |
TA700.412-02 |
FORK SHAFT |
1 |
2011-11_ |
17 |
TA700.412-02 |
FORK SHAFT |
1 |
2011-11_ |
18 |
GBT308-9.5-G200-b |
BALL |
1 |
2011-11_ |
19 |
FT704.42B.163 |
FORK SHAFT LOCATING SPRING |
1 |
2011-09_ |
19 |
FT300.41.123 |
FORK SHAFT LOCATING SPRING |
1 |
|
2 |
TA700.412-08 |
LIMIT PLATE |
1 |
2011-11_ |
20 |
GBT73-M12X16 |
SCREW |
1 |
2011-11_ |
21 |
GBT6172.1-M12-A3L |
NUT |
1 |
2011-11_ |
3 |
TA700.412-07 |
LIMITING SEAT |
1 |
2011-11_ |
4 |
GBT93-10-A0P |
WASHER |
4 |
2011-11_ |
5 |
GBT5783-M10X25-A3L |
BOLT |
3 |
2011-11_ |
6 |
GBT879.1-5X35 |
PIN |
1 |
2011-11_ |
7 |
GBT879.1-8X35 |
PIN |
1 |
2011-11_ |
8 |
TA700.412-04 |
ROTATING SHAFT |
1 |
2011-11_ |
9 |
TA700.412-09 |
LOCATING PLATE |
1 |
2011-11_ |
TA700.414 41.4-动力输出防护罩装配总成 41.4-PTO BONNET INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
FT650.38D.220 |
SAFTY BONNET |
1 |
2011-11_ |

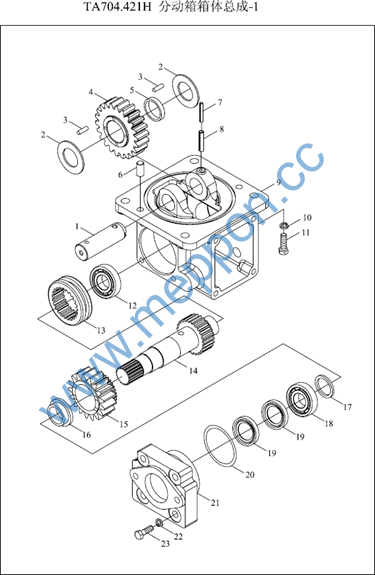

TA704.421H-1 42.1.1-分动箱箱体总成-1 TRANSFER CASE BODY ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
TA704.421G.1-05 |
MIDDLE SHAFT |
1 |
2011-11_ |
10 |
GBT93-12-A0P |
SPRING WASHER |
4 |
2011-11_ |
11 |
GBT5783-M12X35-A3L |
BOLT |
4 |
2011-11_ |
11 |
GBT5783-M12X35-A3L |
BOLT |
4 |
2011-11_ |
12 |
GBT276-6206 |
BEARING |
1 |
2011-11_ |
13 |
FT300.37.115 |
I-II SHIFT COLLAR |
1 |
2011-11_ |
14 |
FT704.42B.118 |
OUTPUT SHAFT |
1 |
2011-11_ |
15 |
FT704.42B.115 |
TRANSFER CASE DRIVEN GEAR |
1 |
2011-11_ |
16 |
FT704.42B.161 |
SPACER BUSH |
1 |
2011-11_ |
17 |
FT704.42B.162 |
ADJUSTING BUSH |
1 |
2011-11_ |
18 |
GBT276-6007 |
BEARING |
1 |
2011-11_ |
19 |
GBT9877.1-FB32X52X8D |
O RING |
2 |
2011-11_ |
2 |
TA704.421G.1-04 |
WASHER |
2 |
2011-11_ |
20 |
GBT3452.1-69X3.55G |
O-SEAL RING |
1 |
2011-11_ |
21 |
FT704.42B.117 |
OIL SEAL CAGE |
1 |
2011-11_ |
22 |
GBT93-10-A0P |
WASHER |
12 |
2011-11_ |
23 |
GBT5783-M10X35-A3L |
BOLT |
4 |
2011-11_ |
3 |
GBT309-5X15.8 |
NEEDLE |
40 |
2011-11_ |
4 |
TA704.421H.1-01 |
IDLER Ⅱ |
1 |
2011-11_ |
5 |
TA704.421G.1-03 |
NEEDLE MIDDLE SPACER RING |
1 |
2011-11_ |
6 |
GBT119.1-10h8X20-A0P |
PIN |
2 |
2011-11_ |
7 |
GBT879.2-3.5X24 |
PIN |
1 |
2011-11_ |
8 |
GBT879.1-6X24 |
PIN |
1 |
2011-11_ |
9 |
TA704.421G.1-01 |
TRANSFER CASE HOUSING |
1 |
2011-11_ |

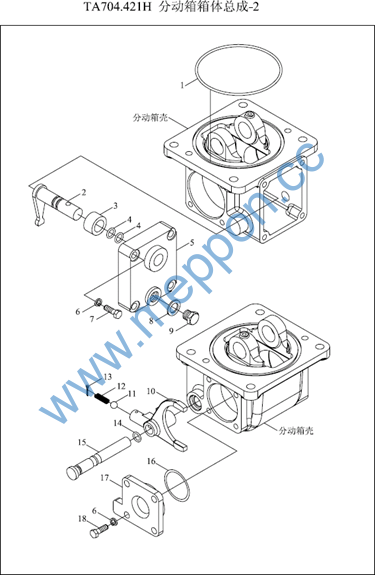

TA704.421H-2 42.1.2-分动箱箱体总成-2 TRANSFER CASE BODY ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
1 |
GBT3452.1-132X3.55G |
O-SEAL RING |
1 |
2011-11_ |
10 |
TA704.421G.1-06 |
TRANSFER CASE FORK |
1 |
2011-11_ |
11 |
GBT308-9.5-G200-b |
BALL |
1 |
2011-11_ |
12 |
FT704.42B.163 |
FORK SHAFT LOCATING SPRING |
1 |
2011-11_ |
13 |
GBT91-4X32-A0P |
PIN |
1 |
2011-11_ |
14 |
GBT3452.1-11.2X2.65G |
O-SEAL RING |
1 |
2011-11_ |
15 |
FT704.42B.123 |
TRANSFER CASE FORK SHAFT |
1 |
2011-11_ |
16 |
GBT3452.1-54.5X3.55G |
O-SEAL RING |
1 |
2011-11_ |
17 |
FT704.42B.113 |
BEARING COVER |
1 |
2011-11_ |
18 |
GBT5783-M10X30-A3L |
BOLT |
4 |
2011-11_ |
2 |
FT704.42B.014 |
FORK SHAFT WELDMENT |
1 |
2011-11_ |
3 |
FT704.42B.124 |
FORK SHAFT SPACER BUSH |
1 |
2011-11_ |
4 |
GBT3452.1-15X2.65G |
O-SEAL RING |
2 |
2011-11_ |
5 |
FT704.42B.114 |
FORK SHAFT SIDE COVER |
1 |
2011-11_ |
6 |
GBT93-10-A0P |
WASHER |
8 |
2011-11_ |
7 |
GBT5783-M10X45-A3L |
BOLT |
4 |
2011-11_ |
8 |
JBT982-18 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
8 |
JBT982-18 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
9 |
FT804.42.110 |
SCREW PLUG |
1 |
2011-11_ |

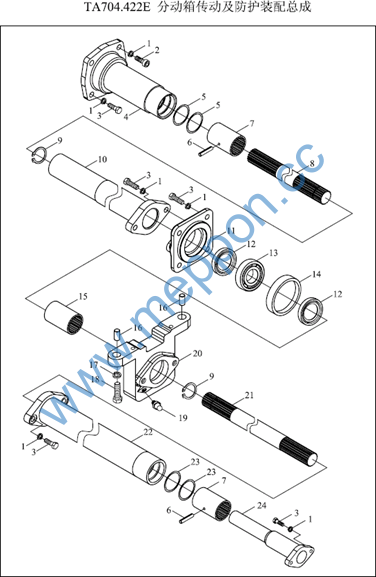

TA704.422E 42.2-分动箱传动及防护装配总成 42.2-TRANSFER CASE TRANSMISSION AND BONNET INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT93-10-A0P |
WASHER |
14 |
2011-11_ |
|
10 |
FT704.42B.012 |
GUARD SLEEVE WELDMENT Ⅲ |
1 |
2011-11_ |
|
10 |
FT704.42B.012 |
GUARD SLEEVE WELDMENT Ⅲ |
1 |
2011-11_ |
|
11 |
FT704.42B.116a |
MIDDLE BEARING SEAT END COVER |
1 |
2011-11_ |
|
11 |
FT704.42B.116 |
MIDDLE BEARING SEAT END COVER |
1 |
2002-01_ |
|
12 |
GBT9877.1-FB40X62X8 |
O RING |
2 |
2011-11_ |
|
13 |
GBT276-6208 |
BEARING |
1 |
2011-11_ |
|
14 |
FT654.42.140 |
BEARING BUSH |
1 |
2002-01_ |
|
14 |
FT654.42.140a |
BEARING BUSH |
1 |
2011-11_ |
|
15 |
FT704.42B.136 |
TRANSMISSION SHAFT SPLINE CONNECTING SLEEVE |
1 |
2011-11_ |
|
16 |
GBT119.1-8H8X20-A1 |
PIN |
2 |
2011-11_ |
|
17 |
GBT93-16-A0P |
SPRING WASHER |
2 |
2011-11_ |
|
18 |
GBT5783-M16X45 |
BOLT |
2 |
2004-01_ |
|
19 |
JBT7940.1-M10X1 |
STRAIGHT PRESSURE FILLING OIL CUP |
1 |
2011-11_ |
|
2 |
GBT70.1-M10X20 |
SCREW |
2 |
2011-11_ |
|
20 |
FT704.42B.133a |
MIDDLE BEARING SEAT |
1 |
2011-11_ |
|
21 |
FT654.42.121 |
REAR TRANSMISSION SHAFT |
1 |
2011-11_ |
|
22 |
FT704.42B.011 |
GUARD SLEEVE WELDMENT Ⅱ |
1 |
2011-11_ |
|
23 |
GBT3452.1-45.0X2.65G |
O-SEAL RING |
2 |
2011-11_ |
|
24 |
FT704.42B.010 |
GUARD SLEEVE WELDMENT Ⅰ |
1 |
2011-11_ |
|
3 |
GBT5783-M10X25-A3L |
BOLT |
12 |
2011-11_ |
|
4 |
FT704.42B.013 |
GUARD SLEEVE WELDMENT Ⅳ |
1 |
2011-11_ |
|
5 |
GBT3452.1-46.2X2.65G |
O-SEAL RING |
2 |
2011-11_ |
|
6 |
GBT879.1-6X40 |
SPRING COLUMN PIN |
2 |
2004-01_ |
|
7 |
FT654.42.120 |
CONNECTING SPLINE BUSH |
2 |
2011-11_ |
