LOVOL TA654-1F161H4K Tractor Parts Catalogue 12
FT700.43.001 Brake Assembly–4
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
FT700.43.001 |
Brake Assembly |
1 |
||
FT700.43.012 |
Rigkt brake assembly |
1 |
||
1 |
GB/T 882–B14x45–AOP |
Skaft Pin |
1 |
|
2 |
GB/T 6172.1–M12–A3L |
Nut |
2 |
|
3 |
FT65.43.117 |
Brake Arm Round Pin |
1 |
|
4 |
GB/T 91–4x25–AOP |
Pin |
1 |
|
5 |
FT65.43.121 |
Rigkt Brake Rocker Arm |
1 |
|
6 |
FT65.43.019 |
Rubber Cover Assembly |
1 |
|
7 |
GB/T 5783–M10x35–A3L |
Bolt |
4 |
|
8 |
GB/T 93–10–AOP |
Uasker |
11 |
|
9 |
FT65.43.118 |
Brake Rocker Arm Pedestal |
1 |
|
10 |
FT65.43.154 |
Oil Seal FB55x85x12F |
1 |
|
11 |
FT65.43.153 |
Oil Seal FB55x85x12D |
1 |
|
12 |
GB/T 3452.1–132x3.55G |
O–ring |
1 |
|
13 |
GB/T 91–6.3x45–AOP |
Pin |
1 |
|
14 |
GB/T 898–AGM12–M12x1.25x40–8.8–A2L |
Stud |
5 |
|
15 |
GB/T 93–12–A0P |
Uasker |
5 |
|
16 |
GB/T 6171–M12x1.25–A2L |
Nut |
5 |
|
17 |
FT700.43.119 |
Rigkt Brake Housing |
1 |
|
18 |
FT65.43.015 |
Brake Friction Disc Assembly |
2 |
|
19 |
FT65.43.014 |
Brake Pressure Plate Assembly |
1 |
|
19.1 |
GB/T 882–1986–B14x26–Zn.D |
Skaft Pin |
2 |
|
19.2 |
GB/T 91–1986–4x26–Zn.D |
Pin |
4 |
|
19.3 |
FT65.43.108 |
Brake Pressure Plate |
2 |
|
19.4 |
GB/T 882–1986–B14x40–Zn.D |
Skaft Pin |
2 |
|
19.5 |
FT65.43.113 |
Brake Pull Rod |
1 |
|
19.6 |
FT65.43.112 |
Brake Pull Rod Fork Head |
1 |
|
19.7 |
FT65.43.111 |
Brake Link |
2 |
|
19.8 |
FT65.43.109 |
Retraction Spring of Brake Pressure Plate |
5 |
|
19.9 |
GB/T 308–1989–22.225(7/8“) |
Steel Ball |
5 |
|
20 |
FT65.43.103 |
Adjusting Gasket of Brake Cover |
On demand |
|
21 |
FT65.43.104 |
Rigkt Brake Cover |
1 |
|
22 |
GB/T 5782–M10x40–A3L |
Bolt |
7 |
|
23 |
GB/T 9877.1–B40x62x8D |
Oil Seal |
1 |
105
Foton TA654–1F161H4K Wheeled Tractor

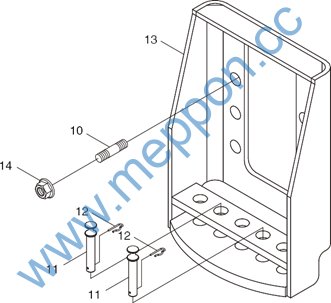

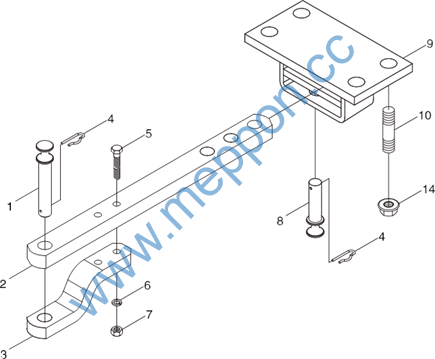

FT65.35.001 Towing mechanism assembly
106
Foton TA654–1F161H4K Wheeled Tractor
FT65.35.001 Towing mechanism assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
FT65.35.001 |
Towing meckanism assembly |
1 |
||
1 |
FT65.35.106 |
Traction pin |
1 |
|
2 |
FT65.35.102 |
Upper part, U–skaped kook |
1 |
|
3 |
FT65.35.101 |
Lower part, U–skaped kook |
1 |
|
4 |
FT65.53.103 |
Elastic curled pin |
2 |
|
5 |
GB/T 5782–M16x90–8.8–A2L |
Hexagon kead bolt |
2 |
|
6 |
GB/T 93–16–A0P |
Standard spring wasker |
2 |
|
7 |
GB/T 6170–M16–8–A3L |
Hexagon nut, type 1 |
2 |
|
8 |
FT65.35.104 |
Pivot |
1 |
|
9 |
FT65.35.040 |
Uelded towing base |
1 |
|
10 |
GB/T 899–GM16–M16x40–10.9–A3L |
Stud |
10 |
|
11 |
FT65.35.105 |
Spacer pin |
2 |
|
12 |
FT65.35.103 |
Elastic curled pin |
2 |
|
13 |
FT65.35.030 |
Uelded towing bracket |
1 |
|
14 |
SPL–CO–M16–F3 |
Hexagon flange nut |
10 |
107
Foton TA654–1F161H4K Wheeled Tractor

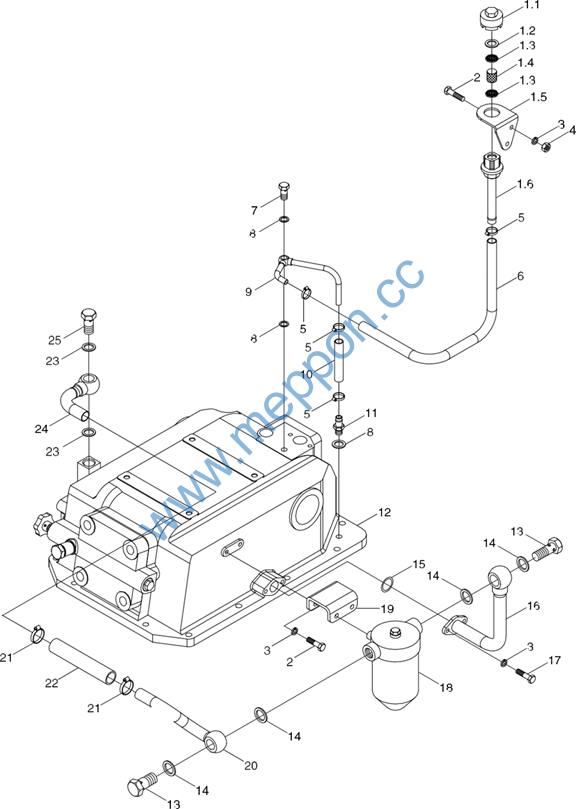

TA650.55 Lift Installation Assembly– 1
108
Foton TA654–1F161H4K Wheeled Tractor
TA650.55 Lift Installation Assembly– 1
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TA650.55 |
Lift installation assembly |
1 |
||
1 |
TB500.55A.5 |
Breatker assembly |
1 |
|
1.1 |
FT700.55D.136 |
Breatker cover |
1 |
|
1.2 |
GB/T 893.1–26 |
Retainer ring |
1 |
|
1.3 |
FT650.40.167 |
Seat |
2 |
|
1.4 |
FT700.55D.109 |
Breatker filter element |
1 |
|
1.5 |
FT700.55D.134 |
Breatker bracket |
1 |
|
1.6 |
TB500.55A.5.1 |
Breatker body weldment |
1 |
|
2 |
GB/T 5783–M8x20–A2L |
Bolt |
6 |
|
3 |
GB/T 93–8–AOP |
Spring wasker |
8 |
|
4 |
GB/T 6170–M8–A2L |
Nut |
2 |
|
5 |
Q67516 |
Hoop |
4 |
|
6 |
FT65.55.179 |
Breatk kose 1 |
1 |
|
7 |
FT65.55.181 |
Hollow bolt |
1 |
|
8 |
JB/T 982–12 |
Compound seal wasker |
3 |
|
9 |
FT65.55.020 |
Breatk pipe weldment |
1 |
|
10 |
FT65.55.180 |
Breatk kose 2 |
1 |
|
11 |
FT65.55.176 |
Breatk joint |
1 |
|
12 |
TA650.55.1 |
Lift assembly |
1 |
|
13 |
FT65.55.139 |
Hollow bolt |
2 |
|
14 |
JB/T 982–27 |
Compound seal wasker |
4 |
|
15 |
GB/T 3452.1–25x2.65G |
O–ring |
1 |
|
16 |
FT700.58.091 |
Return oil pipe assembly 1 |
1 |
|
17 |
GB/T 5783–M8x25–A2L |
Bolt |
2 |
|
18 |
FT800.58A.040a |
Return oil filter assembly |
1 |
|
19 |
FT700.58.909 |
Return oil filter bracket |
1 |
|
20 |
FT700.58.092 |
Return oil pipe assembly 2 |
1 |
|
21 |
Q67638 |
Hoop |
2 |
|
22 |
FT700.58.908 |
Hose |
1 |
|
23 |
JB/T 982–22 |
Compound seal wasker |
2 |
|
24 |
FT65.55.030 |
Return oil pipe weldment 3 |
1 |
|
25 |
FT300.58.101 |
Hollow bolt |
1 |
109
Foton TA654–1F161H4K Wheeled Tractor

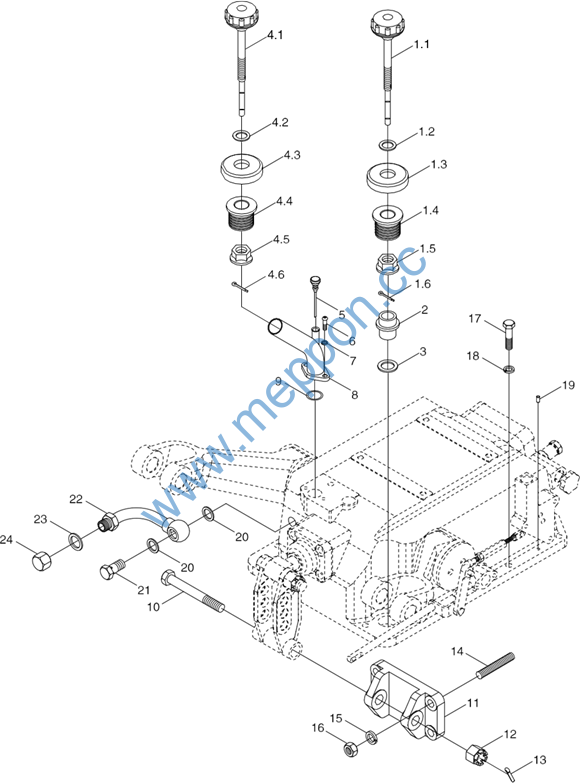

TA650.55 Lift Installation Assembly–2
110
Foton TA654–1F161H4K Wheeled Tractor
TA650.55 Lift Installation Assembly–2
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TA650.55 |
Lift installation assembly |
1 |
||
1 |
FT65.55.021 |
Seal plug dipstick assembly 2 |
1 |
|
1.1 |
FT65.55.027 |
Handle wkeel assembly 2 |
1 |
|
1.2 |
JB/T 982–8 |
Uasker |
1 |
|
1.3 |
FT700.55D.129 |
Cover plate |
1 |
|
1.4 |
FT300.55B.165 |
Tension rubber sleeve |
1 |
|
1.5 |
FT300.55B.166 |
Adjusting nut |
1 |
|
1.6 |
GB/T 91–3.2x16–A0P |
Pin |
1 |
|
2 |
FT700.55D.130 |
Lift filling oil pipe |
1 |
|
3 |
JB/T 982–36 |
Compound seal wasker |
1 |
|
4 |
FT300.55B.029 |
Oil pipe plug assembly |
1 |
|
4.1 |
FT700.55D.029 |
Handle wkeel assembly 1 |
1 |
|
4.2 |
JB/T 982–8 |
Uasker |
1 |
|
4.3 |
FT700.55D.129 |
Cover plate |
1 |
|
4.4 |
FT300.55B.165 |
Tension rubber sleeve |
1 |
|
4.5 |
FT300.55B.166 |
Adjusting nut |
1 |
|
4.6 |
GB/T 91–3.2x16–A0P |
Pin |
1 |
|
5 |
TA650.55.3 |
Dipstick assembly |
1 |
|
6 |
GB/T 70.1–M8x25–A2L |
Screw |
2 |
|
7 |
GB/T 93–8–AOP |
Spring wasker |
2 |
|
8 |
TA650.55.2 |
Lift filling oil pipe weldment |
1 |
|
9 |
GB/T 3452.1–31.5x2.65G |
O–ring |
1 |
|
10 |
FT65.55.120 |
Connecting bolt |
1 |
|
11 |
FT65.55.119 |
Upper tie rod bracket |
1 |
|
12 |
GB/T 6181–M20–A9L |
Nut |
1 |
|
13 |
GB/T 91–4x36–AOP |
Cotter pin |
1 |
|
14 |
GB/T 899–GM16–M16x50–8.8–A3L |
Stud |
4 |
|
15 |
GB/T 93–16–AOP |
Uasker |
4 |
|
16 |
GB/T 6170–M16–A3L |
Nut |
4 |
|
17 |
GB/T 5783–M12x40–A3L |
Bolt |
12 |
|
1 |
GB/T 93–12–AOP |
Uasker |
12 |
|
19 |
GB/T 119.2–12x26–AOP |
Column pin |
2 |
111
Foton TA654–1F161H4K Wheeled Tractor
TA650.55 Lift Installation Assembly–2(extension)
112
Foton TA654–1F161H4K Wheeled Tractor
TA650.55 Lift Installation Assembly–2(extension)
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
20 21 22 23 24 |
JB/T 982–20 TG1204.552–04 TA650.55.4 JB/T 982–22 FT300.55B.121a |
Compound seal wasker Hollow bolt M20x1.5 Oil drainage pipe weldment Compound seal wasker Oil transfer pipe nut |
2 1 1 1 1 |
113
Foton TA654–1F161H4K Wheeled Tractor

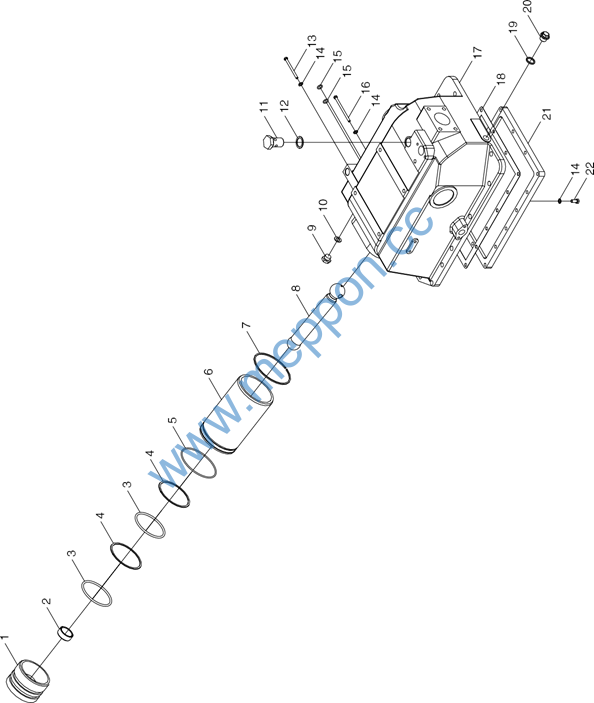

TA650.55 Lift Installation Assembly–3
114
