LOVOL TA654-1F161H4K Tractor Parts Catalogue 10
TA704.312G Bracket Assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
TA704.312G |
Bracket Assembly |
1 |
||
1 |
TA704.312G–01 |
Bracket |
1 |
|
2 |
TA700.312G–02 |
Bolt |
2 |
|
3 |
GB/T 93–16–A0P |
Uasker |
8 |
|
4 |
FT650.31.105 |
Uasker |
On Demand |
|
5 |
FT800.31.120 |
Bracket Connecting Sleeve |
2 |
|
6 |
GB/T 5782–M16x100–A2L |
Bolt |
2 |
|
7 |
GB/T 5782–M16x90–A2L |
Bolt |
4 |
|
8 |
FT654.31A.106 |
Locating Sleeve |
4 |
|
9 |
GB/T 93–18–A0P |
Uasker |
4 |
|
10 |
GB/T 5782–M18x1.5×80–A3L |
Bolt |
4 |
85
Foton TA654–1F161H4K Wheeled Tractor

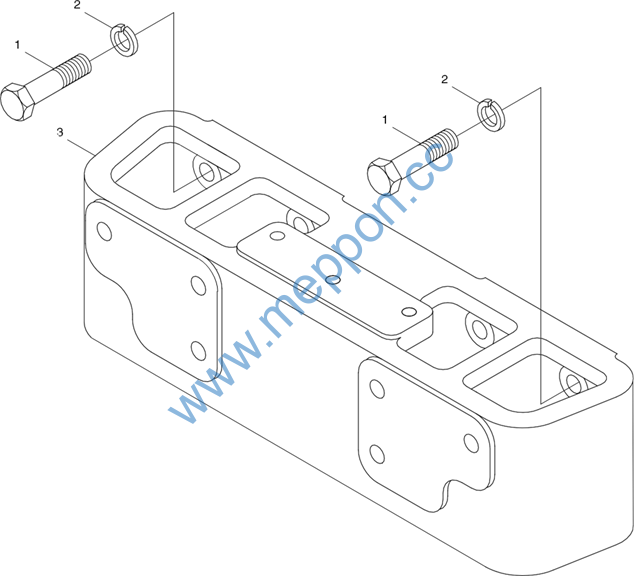

TA700.313 Bracket Front Body Assembly
86
Foton TA654–1F161H4K Wheeled Tractor
TA700.313 Bracket Front Body Assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
1 2 3 |
TA700.313 GB/T 5786–M18x1.5×55–A3L GB/T 93–18–AOP TA700.313–01 |
Bracket Front Body Assembly Bolt Uasker Bracket Front Body |
1 6 6 1 |
87
Foton TA654–1F161H4K Wheeled Tractor

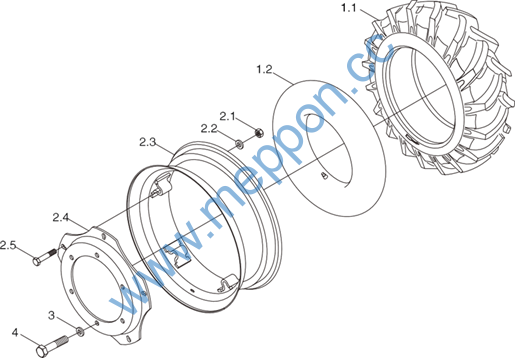

FT604.32F.001 Front wheel assembly
88
Foton TA654–1F161H4K Wheeled Tractor
FT604.32F.001 Front wheel assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
FT604.32F.001 |
Front wkeel assembly |
2 |
||
1 |
TB704.32A.1 |
Inner tube/tyre assembly 8.3–24 |
2 |
|
1.1 |
GB/T 2979–8.3–24–6PR–R |
General section bias tyre of tractor drive wkeel |
2 |
|
1.2 |
GB/T 2979–8.3–24–R |
Inner tube of tractor drive wkeel |
2 |
|
2 |
FT604.32F.011 |
Rim assembly |
2 |
|
2.1 |
GB/T 6171–M16x1.5–10–A3L |
Hexagon nut, type 1 |
12 |
|
2.2 |
FT800.34.108 |
Plain wasker |
12 |
|
2.3 |
FT604.32F.012 |
Rim welding |
2 |
|
2.4 |
FT654.32.102 |
Spoke |
2 |
|
2.5 |
FT650.34.107 |
Rim bolt |
12 |
|
3 |
FT654.32.104 |
Uasker |
12 |
|
4 |
GB/T 5786–M16x1.5x40–10.9–A3L |
Bolt |
12 |
89
Foton TA654–1F161H4K Wheeled Tractor
FT654.34F.001 Rear drive wheel assembly
90
Foton TA654–1F161H4K Wheeled Tractor
FT654.34F.001 Rear drive wheel assembly
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
FT654.34F.001 |
Rear drive wkeel assembly |
2 |
||
1 |
TB704.34B.1.2 |
Inner tube/tyre assembly 14.9–30 |
2 |
|
1.1 |
GB/T 2979–14.9–30–10PR–PR |
General section bias tyre of tractor drive wkeel |
2 |
|
1.2 |
GB/T 2979–14.9–30–R |
Inner tube of tractor drive wkeel |
2 |
|
2 |
FT654.34F.011 |
Rim assembly |
2 |
|
2.1 |
GB/T 6171–M16x1.5–10–A3L |
Hexagon nut, type 1 |
12 |
|
2.2 |
FT800.34.108 |
Plain wasker |
12 |
|
2.3 |
FT654.34F.012 |
Rim welding |
2 |
|
2.4 |
FT650.34C.105b |
Spoke |
2 |
|
2.5 |
FT650.34.107 |
Rim bolt |
12 |
91
Foton TA654–1F161H4K Wheeled Tractor

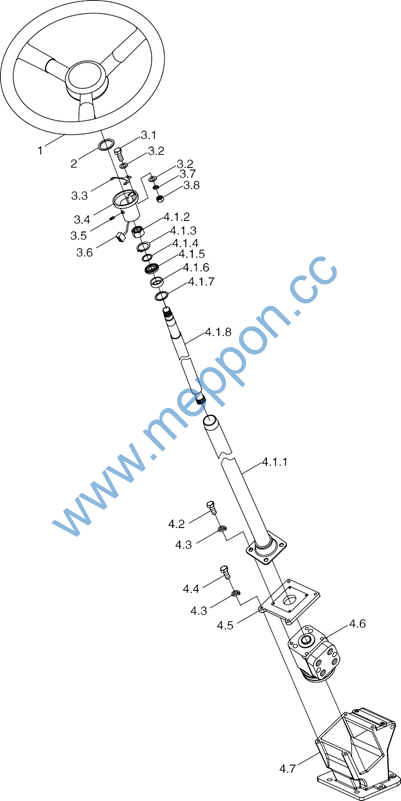

FT704.40G.001 Fully Hydraulic Steering Assembly–1
92
Foton TA654–1F161H4K Wheeled Tractor
FT704.40G.001 Fully Hydraulic Steering Assembly–1
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
FT704.40G.001 |
Fully Hydraulic Steering Assembly |
1 |
||
1 |
FT800A.40L.050 |
Steering Ukeel Assembly |
1 |
|
2 |
GB/T 97.1–16–A0P |
Uasker |
1 |
|
3 |
FT650.40.014 |
Horn electric brusk seat assembly |
1 |
|
3.1 |
GB/T 67–M5x12–A2L |
Screw |
1 |
|
3.2 |
GB/T 848–5–AOP |
Uasker |
2 |
|
3.3 |
FT650.40.170 |
Copper electric brusk |
1 |
|
3.4 |
FT650.40.169 |
Horn electric brusk seat |
1 |
|
3.5 |
GB/T 73–M5x8–A2L |
Screw |
1 |
|
3.6 |
FT650.40.034 |
Horn wire combination |
1 |
|
3.7 |
GB/T 93–5–AOP |
Uasker |
1 |
|
3.8 |
GB/T 6170–M5–A2L |
Nut |
1 |
|
4 |
FT650.40.012 |
Redirector and Housing Assembly |
1 |
|
4.1 |
FT650.40.033a |
Steering Column Assembly |
1 |
|
4.1.1 |
FT650.40.042 |
Steering Sleeve Ueldment |
1 |
|
4.1.2 |
GB/T 6173–M16x1.5–A3L |
Tkin Hex Nut |
1 |
|
4.1.3 |
GB/T 894.1–20 |
Circlips for Skaft |
1 |
|
4.1.4 |
FT650.40.172 |
Bearing Retainer Ring |
1 |
|
4.1.5 |
GB/T 276–6018–2LS |
Deep Groove Ball Bearing |
1 |
|
4.1.6 |
FT650.40.173 |
Bearing Retainer Ring 2 |
1 |
|
4.1.7 |
GB/T 893.1–32 |
Circlips for Hole |
1 |
|
4.1.8 |
FT650.40.171a |
Steering Rod |
1 |
|
4.2 |
GB/T 5783–M10x25 |
Bolt |
4 |
|
4.3 |
GB/T 93–10–AOP |
Uasker |
8 |
|
4.4 |
GB/T 5783–M10x30 |
Bolt |
4 |
|
4.5 |
FT650.40.123 |
Redirector Connecting Plate |
1 |
|
4.6 |
FT650.40.032a |
Redirector and Valve Block Assembly |
1 |
|
4.7 |
FT650.40.122 |
Redirector Housing |
1 |
93
Foton TA654–1F161H4K Wheeled Tractor

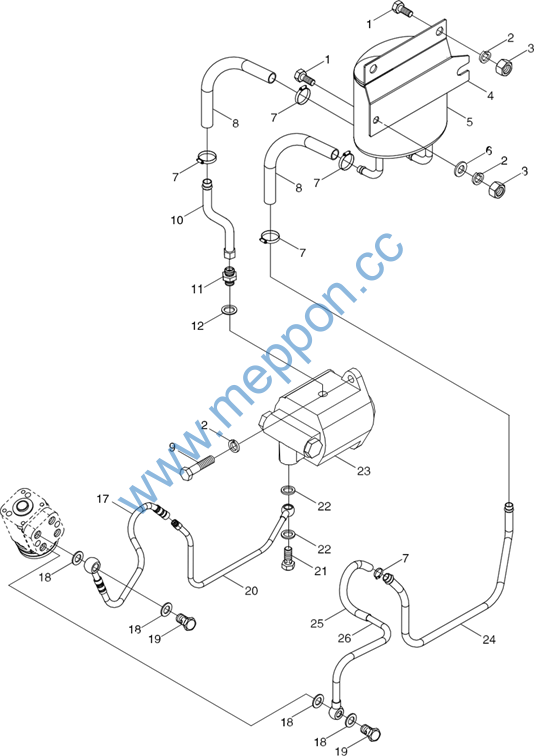

FT704.40G.001 Fully Hydraulic Steering Assembly–2
