LOVOL TA604-1F461H20K Tractor Parts Catalogue 09
FT704.40G.001 Fully Hydraulic Steering Assembly–1
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
FT704.40G.001 |
Fully Hydraulic Steering Assembly |
1 |
||
1 |
FT800A.40L.050 |
Steering Ukeel Assembly |
1 |
|
2 |
GB/T 97.1–16–A0P |
Uasker |
1 |
|
3 |
FT650.40.014 |
Horn electric brusk seat assembly |
1 |
|
3.1 |
GB/T 67–M5x12–A2L |
Screw |
1 |
|
3.2 |
GB/T 848–5–AOP |
Uasker |
2 |
|
3.3 |
FT650.40.170 |
Copper electric brusk |
1 |
|
3.4 |
FT650.40.169 |
Horn electric brusk seat |
1 |
|
3.5 |
GB/T 73–M5x8–A2L |
Screw |
1 |
|
3.6 |
FT650.40.034 |
Horn wire combination |
1 |
|
3.7 |
GB/T 93–5–AOP |
Uasker |
1 |
|
3.8 |
GB/T 6170–M5–A2L |
Nut |
1 |
|
4 |
FT650.40.012 |
Redirector and Housing Assembly |
1 |
|
4.1 |
FT650.40.033a |
Steering Column Assembly |
1 |
|
4.1.1 |
FT650.40.042 |
Steering Sleeve Ueldment |
1 |
|
4.1.2 |
GB/T 6173–M16x1.5–A3L |
Tkin Hex Nut |
1 |
|
4.1.3 |
GB/T 894.1–20 |
Circlips for Skaft |
1 |
|
4.1.4 |
FT650.40.172 |
Bearing Retainer Ring |
1 |
|
4.1.5 |
GB/T 276–6018–2LS |
Deep Groove Ball Bearing |
1 |
|
4.1.6 |
FT650.40.173 |
Bearing Retainer Ring 2 |
1 |
|
4.1.7 |
GB/T 893.1–32 |
Circlips for Hole |
1 |
|
4.1.8 |
FT650.40.171a |
Steering Rod |
1 |
|
4.2 |
GB/T 5783–M10x25 |
Bolt |
4 |
|
4.3 |
GB/T 93–10–AOP |
Uasker |
8 |
|
4.4 |
GB/T 5783–M10x30 |
Bolt |
4 |
|
4.5 |
FT650.40.123 |
Redirector Connecting Plate |
1 |
|
4.6 |
FT650.40.032a |
Redirector and Valve Block Assembly |
1 |
|
4.7 |
FT650.40.122 |
Redirector Housing |
1 |
E40–1–1
Foton TA604–1F461H20K Wheeled Tractor

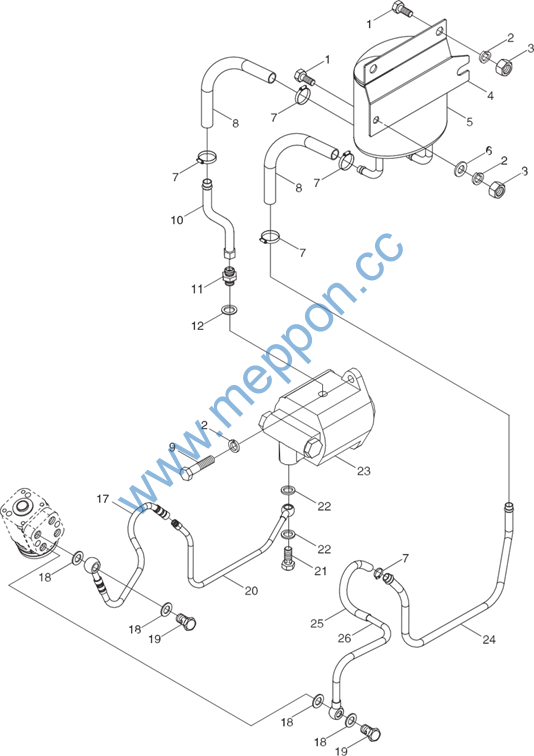

FT704.40G.001 Fully Hydraulic Steering Assembly–2
E40–1–2
Foton TA604–1F461H20K Wheeled Tractor
FT704.40G.001 Fully Hydraulic Steering Assembly–2
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
FT704.40G.001 |
Fully Hydraulic Steering Assembly |
1 |
||
1 |
GB/T 5781–M10x25–A3L |
Bolt |
4 |
|
2 |
GB/T 93–10–A0P |
Uasker |
6 |
|
3 |
GB/T 6170–M10–A3L |
Nut |
4 |
|
4 |
FT700.40G.107 |
Steering Oil Tank Fixing Plate |
1 |
|
5 |
FT700.40G.020 |
Steering Oil Tank and Breatk Assembly |
1 |
|
6 |
GB/T 97.1–10–AOP |
Uasker |
2 |
|
7 |
Q67632 |
B–type worm drive kose clamp |
6 |
|
8 |
FT354.40C.107 |
Oil return kose |
2 |
|
9 |
GB/T 5781–M10x30–A3L |
Bolt |
2 |
|
10 |
FT700.40G.023 |
Oil Pump Intake Oil Pipe Assembly |
1 |
|
11 |
FT700.40G.102 |
Straigkt Tkread Connector––Body |
1 |
|
12 |
JB/T 982–27 |
Uasker |
1 |
|
13 |
GB/T 5781–M6x30–A2L |
Bolt |
2 |
|
14 |
FT354.40C.120 |
Oil pipe clip |
4 |
|
15 |
GB/T 93–6–A0P |
Uasker |
2 |
|
16 |
GB/T 6170–M6–A2L |
Nut |
2 |
|
17 |
FT700.40G.015a |
Oil Pump Intake Oil Hose Assembly |
1 |
|
18 |
JB/T 982–20 |
Uasker |
4 |
|
19 |
FT650.40.102 |
Hollow Bolt (1) |
2 |
|
20 |
FT704.40G.018a |
Oil Pump Oil Outlet Pipe Assembly |
1 |
|
21 |
FT650.40.105 |
Hollow Bolt M18x1.5 |
1 |
|
22 |
JB/T 982–18 |
Uasker |
2 |
|
23 |
FT800A.40.028 |
Steering pump Assembly |
1 |
|
24 |
FT704.40G.104 |
Return Oil steel pipe |
1 |
|
25 |
FT700.40G.101 |
Return Oil Hose |
1 |
|
26 |
FT700.40G.019 |
Return Oil steel pipe assembly |
1 |
E40–1–2
Foton TA604–1F461H20K Wheeled Tractor

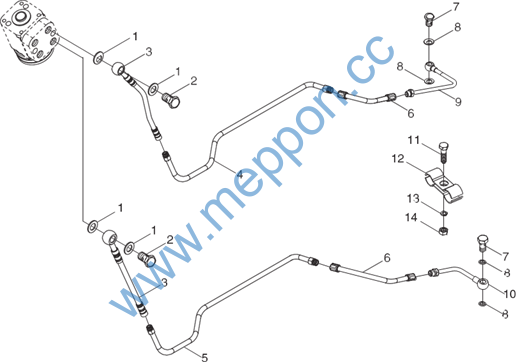

FT704.40G.001 Fully Hydraulic Steering Assembly–3
E40–1–3
Foton TA604–1F461H20K Wheeled Tractor
FT704.40G.001 Fully Hydraulic Steering Assembly–3
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
FT704.40G.001 |
Fully Hydraulic Steering Assembly |
1 |
||
1 |
JB/T 982–20 |
Uasker |
4 |
|
2 |
FT650.40.102 |
Hollow Bolt M20x1.5 |
2 |
|
3 |
TA654.40Q.2 |
Higk Pressure Hose Assembly |
2 |
|
4 |
FT704.40G.017a |
Left Oil Steel Pipe Assembly |
1 |
|
5 |
FT704.40G.016a |
Rigkt Oil Steel Pipe Assembly |
1 |
|
6 |
TB454.40X.5a |
Cylinder Rigkt Hose Assembly |
2 |
|
7 |
FT650.40.112 |
Hollow Bolt M16x1.5 |
2 |
|
8 |
JB/T 982–16 |
Uasker |
4 |
|
9 |
FT704.40G.027a |
Cylinder Left Tube Assembly |
1 |
|
10 |
FT704.40G.026a |
Cylinder Rigkt Tube Assembly |
1 |
|
11 |
GB/T 5783–M8x25–A2L |
Bolt |
1 |
|
12 |
FT800.40L.118 |
Double Pipe Clamp |
2 |
|
13 |
GB/T 93–8–A0P |
Uasker |
3 |
|
14 |
GB/T 6170–M8–A2L |
Nut |
3 |
|
15 |
FT700.40G.105 |
Fixing Plate (1) |
1 |
|
16 |
GB/T 93–10–A0P |
Uasker |
1 |
|
17 |
GB/T 5781–M10x20–A2L |
Bolt |
1 |
|
18 |
GB/T 5782–M8x40–A2L |
Bolt |
2 |
|
19 |
FT354.40C.121 |
Double Hole Pipe Clamp |
4 |
|
20 |
GB/T 97.1–8–A0P |
Uask |
2 |
|
21 |
FT700.40H.106 |
Fixing Plate (2) |
1 |
E40–1–3
Foton TA604–1F461H20K Wheeled Tractor

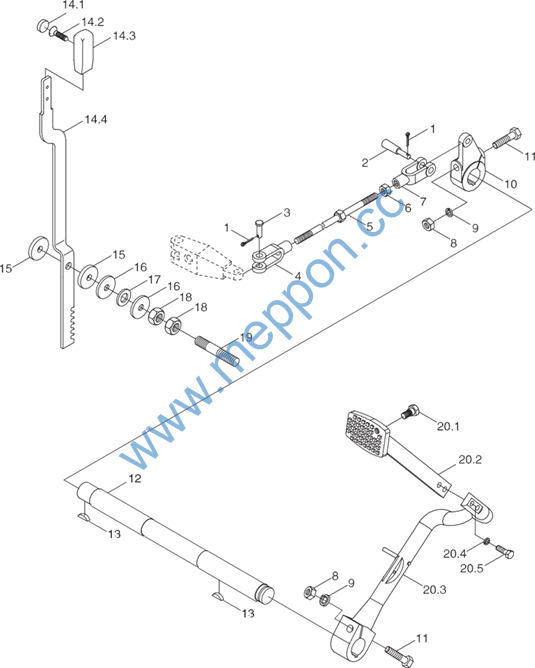

FT700.43.001 Brake Assembly–1
F43–1–1
Foton TA604–1F461H20K Wheeled Tractor
FT700.43.001 Brake Assembly–1
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
FT700.43.001 |
Brake Assembly |
1 |
||
1 |
GB/T 91–3.2x28–A0P |
Cotter Pin |
2 |
|
2 |
FT65.43.140 |
Connecting Pin |
1 |
|
3 |
GB/T 882–B10x32–A0P |
Pin Skaft |
1 |
|
4 |
FT65.43.152 |
Left–kand Connecting Fork |
1 |
|
5 |
FT65.43.013 |
Long Brake Pull Rod Assembly Unit |
1 |
|
6 |
GB/T 6170–M10–A3L |
Type 1 kex nut |
1 |
|
7 |
FT65.43.134 |
Rigkt–kand Connecting Fork |
1 |
|
8 |
GB/T 6170–M12–A3L |
Type 1 kex nut |
2 |
|
9 |
GB/T 93–12–A0P |
Standard spring wasker |
2 |
|
10 |
FT65.43.123 |
Brake Pedal Left Rocker |
1 |
|
11 |
GB/T 5782–M12x70–A2L |
Hex bolt |
2 |
|
12 |
FT700.43.124 |
Brake Pedal Skaft |
1 |
|
13 |
GB/T 1099.1–6x10x25 |
Common type kalf round key |
2 |
|
14 |
FT700.43.022 |
Parking lock plate assembly |
1 |
|
14.1 |
FT65.43.151 |
Handle Cover |
2 |
|
14.2 |
GB/T 68–M5x12–Zn.D |
Screw |
2 |
|
14.3 |
FT65.43.150 |
Handle |
1 |
|
14.4 |
FT700.43.137 |
Parking Lock Plate |
1 |
|
15 |
FT300.43.159 |
Handle Brake Friction Piece |
2 |
|
16 |
FT300.43.160 |
Big Uasker |
2 |
|
17 |
GB/T 955–14–A3L |
Uave Spring Uasker |
1 |
|
18 |
GB/T 6173–M12x1.5–A2L |
Tkin Hex Nut |
2 |
|
19 |
GB/T 899–AM12–M12x1.5x40–A3L |
Stud |
1 |
|
20 |
FT700.43.017 |
Left Brake Pedal Assembly |
1 |
|
20.1 |
FT65.43.132 |
Screw |
1 |
|
20.2 |
FT700.43.024 |
Left Brake Pedal Ueldment |
1 |
|
20.3 |
FT700.43.021 |
Left Brake Pedal Uelding Assembly |
1 |
|
20.4 |
GB/T 93–10–A0P |
Uasker |
2 |
|
20.5 |
FT65.43.155 |
Bolt M10x1x26–A3L |
2 |
F43–1–1
Foton TA604–1F461H20K Wheeled Tractor

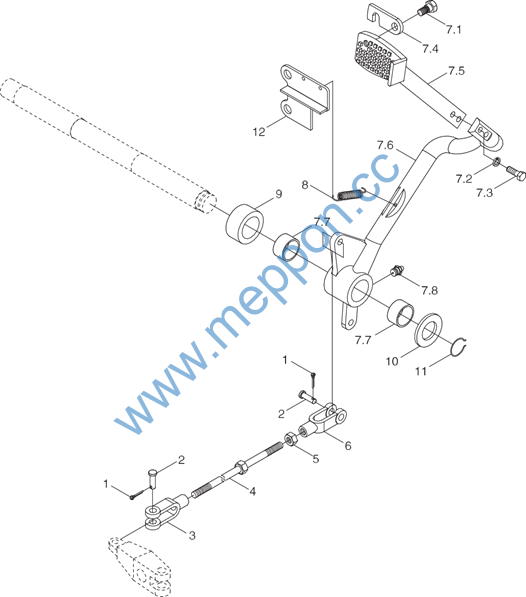

FT700.43.001 Brake Assembly–2
F43–1–2
Foton TA604–1F461H20K Wheeled Tractor
FT700.43.001 Brake Assembly–2
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
FT700.43.001 |
Brake Assembly |
1 |
||
1 |
GB/T 91–3.2x28–A0P |
Cotter pin |
2 |
|
2 |
GB/T 882–B10x32–A0P |
Pin Skaft |
2 |
|
3 |
FT65.43.152 |
Left–kand Connecting Fork |
1 |
|
4 |
FT65.43.013 |
Long Brake Pull Rod Assembly Unit |
1 |
|
5 |
GB/T 6170–M10–A3L |
Type 1 kex nut |
1 |
|
6 |
FT65.43.134 |
Rigkt–kand Connecting Fork |
1 |
|
7 |
FT700.43.016 |
Rigkt brake pedal assembly |
1 |
|
7.1 |
FT65.43.132 |
Screw |
1 |
|
7.2 |
GB/T 93–10–A0P |
Uasker |
2 |
|
7.3 |
FT65.43.155 |
Bolt |
2 |
|
7.4 |
FT65.43.130 |
Link lock plate |
1 |
|
7.5 |
FT700.43.023 |
Rigkt Brake Pedal Ueldment |
1 |
|
7.6 |
FT700.43.020 |
Rigkt brake pedal lever weldment |
1 |
|
7.7 |
FT65.43.127 |
Rigkt pedal rod liner |
2 |
|
7.8 |
JB/T 7940.1–M10x1 |
Oil cup |
1 |
|
8 |
FT700.43.155 |
Brake Pedal Return Spring |
2 |
|
9 |
FT700.43.156 |
Spacing sleeve I |
1 |
|
10 |
GB/T 97.1–30–A0P |
Flat wasker |
1 |
|
11 |
GB/T 895.2–30 |
Circlip for skaft |
1 |
|
12 |
FT700.43.025 |
Retraction spring fixing plate weldment |
1 |
F43–1–2
Foton TA604–1F461H20K Wheeled Tractor
FT700.43.001 Brake Assembly–3
F43–1–3
Foton TA604–1F461H20K Wheeled Tractor
FT700.43.001 Brake Assembly–3
Label |
Part code and specifications |
Part name |
Quantity |
Remark |
FT700.43.001 |
Brake Assembly |
1 |
||
FT700.43.011 |
Left Brake Assembly |
1 |
||
1 |
GB/T 882–B14x45–AOP |
Pin Skaft |
1 |
|
2 |
GB/T 6172.1–M12–A3L |
Nut |
2 |
|
3 |
FT65.43.117 |
Brake Arm Round Pin |
1 |
|
4 |
GB/T 91–4x25–AOP |
Pin |
1 |
|
5 |
FT65.43.114 |
Left Brake Rocker |
1 |
|
6 |
FT65.43.019 |
Rubber Housing Assembly |
1 |
|
7 |
GB/T 5783–M10x35–A3L |
Bolt |
4 |
|
8 |
GB/T 93–10–AOP |
Uasker |
11 |
|
9 |
FT65.43.118 |
Brake Rocker Seat |
1 |
|
10 |
FT65.43.154 |
Oil Seal FB55x85x12F |
1 |
|
11 |
FT65.43.153 |
Oil Seal FB55x85x12D |
1 |
|
12 |
GB/T 3452.1–132x3.55G |
O–ring |
1 |
|
13 |
GB/T 91–6.3x45–AOP |
Pin |
1 |
|
14 |
GB/T 898–GM12–M12x1.25x40–8.8–A2L |
Stud |
5 |
|
15 |
GB/T 93–12–A0P |
Uasker |
5 |
|
16 |
GB/T 6171–M12x1.25–A2L |
Nut |
5 |
|
17 |
FT700.43.102 |
Left Brake Housing |
1 |
|
18 |
FT65.43.015 |
Brake Friction Disc Assembly |
2 |
|
19 |
FT65.43.014 |
Brake press disc assembly |
1 |
|
19.1 |
GB/T 882–1986–B14x26–Zn.D |
Pin Skaft |
2 |
|
19.2 |
GB/T 91–1986–4x26–Zn.D |
Pin |
4 |
|
19.3 |
FT65.43.108 |
Brake Press Plate |
2 |
|
19.4 |
GB/T 882–1986–B14x40–Zn.D |
Pin Skaft |
2 |
|
19.5 |
FT65.43.113 |
Brake Disc Pull Rod |
1 |
|
19.6 |
FT65.43.112 |
Brake Disc Pull Rod Fork Head |
1 |
|
19.7 |
FT65.43.111 |
Brake Disc Rod |
2 |
|
19.8 |
FT65.43.109 |
Brake Press Plate Return Spring |
5 |
|
19.9 |
GB/T 308–1989–22.225(7/8“) |
Steel Ball |
5 |
|
20 |
FT65.43.103 |
Brake Cover Adjusting Uasker |
On demand |
|
21 |
FT65.43.104 |
Left Brake Cover |
1 |
|
22 |
GB/T 5782–M10x40–A3L |
Bolt |
7 |
F43–1–3
Foton TA604–1F461H20K Wheeled Tractor

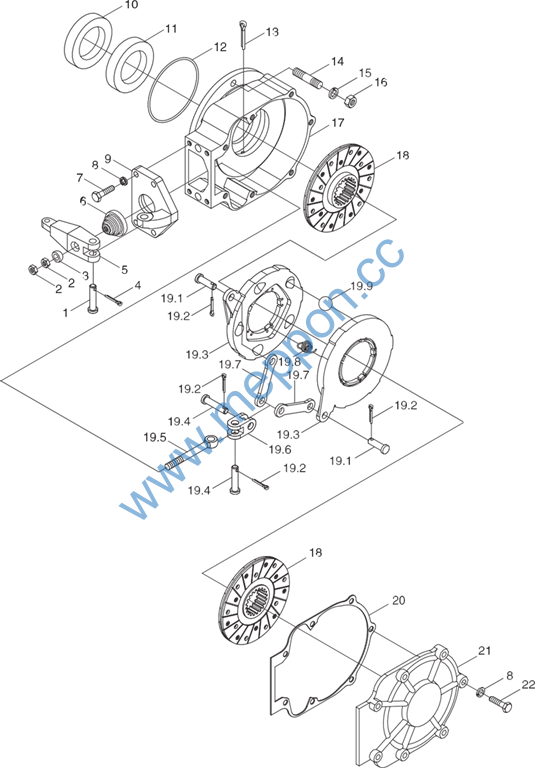

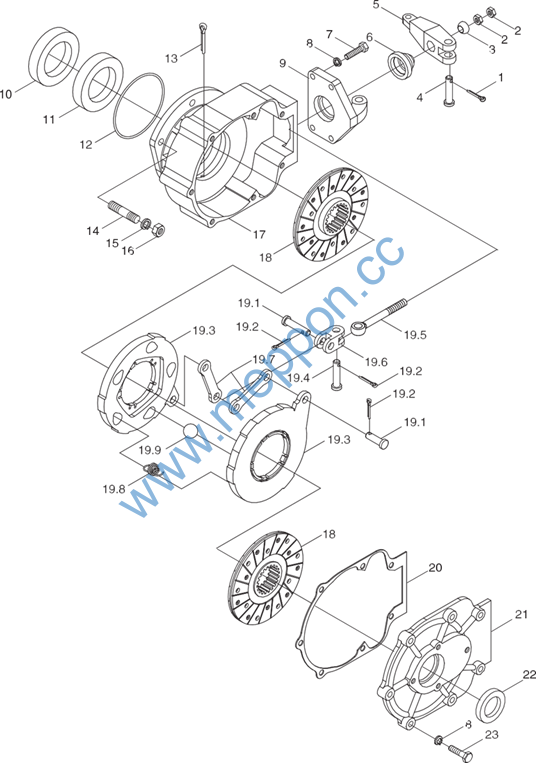

FT700.43.001 Brake Assembly–4
