LOVOL FT824-904 TC5A824-007K Tractor Parts Catalogue 27
TD800.55-2 55.2-提升器总成-2(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
24 |
JBZQ4451-M18X1.5 |
螺塞 |
SCREW PLUG |
1 |
2011-11_ |
24 |
JBZQ4451-M18X1.5 |
螺塞 |
SCREW PLUG |
1 |
2011-11_ |
25 |
JBZQ4454-18X22 |
密封垫 |
SEAL GASKET |
1 |
2011-11_ |
26 |
FT800.55A.016 |
铰接头总成 |
HINGE JOINT ASSEMBLY |
1 |
2011-11_ |
27 |
JBT982-24 |
组合密封垫圈 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
28 |
FT800.55A.118 |
空心螺栓 |
HOLLOW BOLT |
1 |
2011-11_ |
3 |
FT800.55A.112 |
止动垫 |
THRUST WASHER |
2 |
2011-11_ |
4 |
FT800.55A.115 |
提升臂压板 |
LIFTING ARM PRESSURE PLATE |
1 |
2011-11_ |
5 |
TD800.55.4 |
左提升臂 |
LEFT LIFTING ARM |
1 |
2011-11_ |
6 |
FT800.55A.012 |
提升油缸总成 |
LIFTING CYLINDER ASSEMBLY |
2 |
2011-11_ |
7 |
GBT6170-M16-A3L |
螺母 M16-A3L |
NUT |
12 |
2011-11_ |
8 |
GBT899-GM16-M16X80-8.8-A3L |
双头螺柱 |
8.8-A3L STUD |
12 |
2004-01_ |
9 |
FT800.55A.116 |
销轴 |
PIN |
2 |
2011-11_ |

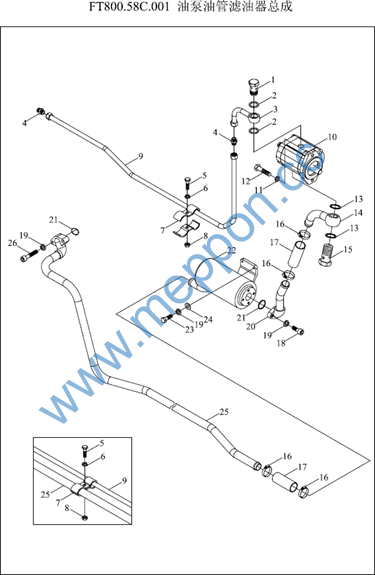

FT800.58C.001 58-油泵油管滤油器总成 58-OIL PUMP/PIPE/FILTER ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT750.58A.101 |
空心螺栓-1 |
HOLLOW BOLT -1 |
1 |
2011-11_ |
10 |
FT800.58C.012 |
齿轮泵 |
GEAR PUMP |
1 |
2011-11_ |
11 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
2 |
2011-11_ |
12 |
GBT5783-M10X30-A3L |
螺栓 |
2 |
2011-11_ |
|
13 |
JBT982-33 |
组合密封垫圈 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
14 |
FT750.58A.050 |
吸油短管焊合2 |
OIL SUCTION SHORT PIPE WELDMENT 2 |
1 |
2011-11_ |
15 |
FT750.58A.102 |
空心螺栓-2 |
HOLLOW BOLT -2 |
1 |
2011-11_ |
16 |
JBT8870-d40 |
喉箍 |
HOOP |
4 |
2011-11_ |
17 |
FT650.58.105 |
胶管 |
RUBBER HOSE |
2 |
2011-11_ |
18 |
GBT70.1-M8X25-A2L |
内六角圆柱头螺钉 |
SCREW |
2 |
2011-11_ |
19 |
GBT93-8-A0P |
垫圈 |
WASHER |
6 |
2011-11_ |
2 |
JBT982-27 |
组合密封垫圈 |
COMBINED SEAL GASKET |
8 |
2011-11_ |
2 |
JBT982-27 |
组合密封垫圈 |
COMBINED SEAL GASKET |
8 |
2011-11_ |
20 |
FT750.58.040 |
吸油短管焊合-1 |
OIL SUCTION SHORT PIPE WELDMENT-1 |
1 |
2011-11_ |
21 |
GB3452.1-25X2.65G |
O形圈 |
O-RING |
1 |
2004-01_ |
22 |
FT750.58A.080 |
滤油器总成 |
OIL FILTER ASSEMBLY |
1 |
2011-11_ |
22.1 |
TA600.96-01 |
吸油滤油器滤芯 |
OIL SUCTION FILTER ELEMENT |
1 |
2011-11_ |
23 |
GBT5783-M8X25-A2L |
螺栓 |
2 |
2011-11_ |
|
24 |
GBT97.1-8-A0P |
平垫圈 |
WASHER |
2 |
2011-11_ |
25 |
FT750.58C.011 |
吸油管焊合总成 |
OIL SUCTION PIPE WELDMENT ASSEMBLY |
1 |
2004-01_ |
25 |
FT750.58C.011 |
吸油管焊合总成 |
OIL SUCTION PIPE WELDMENT ASSEMBLY |
1 |
2004-01_ |
25 |
FT750.58A.031 |
吸油管焊合总成 |
OIL SUCTION PIPE WELDMENT ASSEMBLY |
1 |
2008-11_ |
26 |
GBT70.1-M8X50-A2L |
内六角圆柱头螺钉 |
SCREW |
2 |
2011-11_ |
3 |
FT750.58A.034 |
液压阀进油管总成3 |
HYDRAULIC VALVE OIL INLET PIPE ASSEMBLY |
1 |
|
3 |
FT750.58A.034a |
液压阀进油管总成3 |
3 |
1 |
2011-09_ |
FT800.58C.001 58-油泵油管滤油器总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
4 |
FT800.58A.101 |
卡套式直通接头体 |
JOINT |
2 |
2011-11_ |
5 |
GBT5783-M6X30-A2L |
螺栓 |
3 |
2011-11_ |
|
6 |
GBT93-6-A0P |
垫圈 |
WASHER |
3 |
2011-11_ |
7 |
FT650.58.060 |
油管夹与胶垫胶合 |
OIL PIPE CLAMP AND RUBBER WASHER |
6 |
2011-11_ |
8 |
GBT6170-M6-A2L |
螺母 |
NUT |
3 |
2011-11_ |
9 |
FT800.58C.010 |
液压阀进油管总成2 |
HYDRAULIC VALVE OIL INLET PIPE ASSEMBLY |
1 |
|
9 |
FT800.58C.010a |
高压油管总成 |
2 |
1 |
2011-09_ |
HIGH PRESSURE OIL PIPE ASSEMBLY |

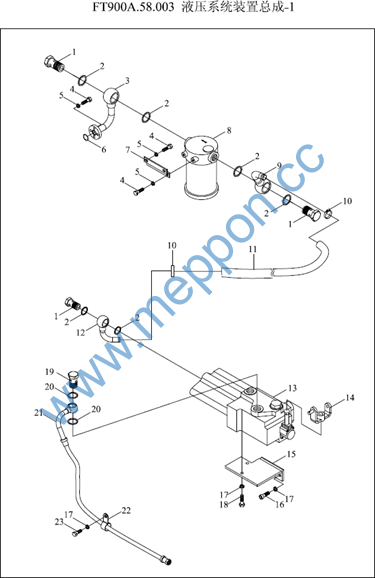

FT900A.58.003-1 58.1-液压系统装置总成-1 HYDRAULIC SYSTEM ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT65.55.139 |
空心螺栓 |
HOLLOW BOLT |
3 |
2011-11_ |
10 |
JBT8870-d40 |
喉箍 |
HOOP |
2 |
2011-11_ |
11 |
FT904A.58.890 |
回油胶管 |
OIL RETURN RUBBER HOSE |
1 |
2011-11_ |
12 |
FT900A.58.070 |
回油短管焊合 |
OIL RETURN SHORT PIPE WELDMENT |
1 |
2011-11_ |
13 |
FT800.58A.010 |
单阀分配器 |
FP-L 15E SINGLE VALVE DISTRIBUTOR |
1 |
2011-11_ |
14 |
FT904A.58.080 |
连接套焊合 |
CONNECTING SLEEVE WELDMENT |
1 |
2004-01_ |
14 |
FT904A.58.080a |
连接套焊合 |
CONNECTING SLEEVE WELDMENT |
1 |
2009-04_ |
15 |
FT904A.58.030 |
分配器支架焊合 |
DISTRIBUTOR BRACKET WELDMENT |
1 |
2011-11_ |
16 |
GBT70.1-M10X25-A2L |
内六角圆柱头螺钉 |
SCREW |
2 |
2011-11_ |
17 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
5 |
2011-11_ |
18 |
GBT5783-M10X25-A2L |
六角头螺栓 |
BOLT |
3 |
2011-11_ |
19 |
FT704.58J.112 |
空心螺栓 |
HOLLOW BOLT |
1 |
2011-11_ |
2 |
JBT982-27 |
组合密封垫圈 |
COMBINED SEAL GASKET |
6 |
2011-11_ |
2 |
JBT982-27 |
组合密封垫圈 |
COMBINED SEAL GASKET |
6 |
2011-11_ |
20 |
JBT982-24 |
组合密封垫圈 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
21 |
FT900A.58.060 |
分配器进油管总成 |
DISTRIBUTOR OIL INLET PIPE ASSEMBLY |
1 |
2011-11_ |
22 |
FT900A.58.901 |
固定夹 |
LOCKING CLAMP |
1 |
2011-11_ |
3 |
FT800.58A.038 |
回油滤油器出油管总成 |
OIL RETURN FILTER OUTPUT PIPE ASSEMBLY |
1 |
2011-11_ |
4 |
GBT5783-M8X25-A2L |
螺栓 |
6 |
2011-11_ |
|
5 |
GBT93-8-A0P |
垫圈 |
WASHER |
12 |
2011-11_ |
6 |
GBT3452.1-19X2.65G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
7 |
FT800.58A.105 |
回油滤油器支架 |
OIL RETURN FILTER BRACKET |
1 |
2011-11_ |
8 |
FT800.58A.040a |
回油滤油器总成 |
OIL RETURN FILTER ASSEMBLY |
1 |
2011-11_ |
9 |
FT800.58A.037 |
回油滤油器进油管总成 |
OIL RETURN FILTER INLET PIPE ASSEMBLY |
1 |
2011-11_ |

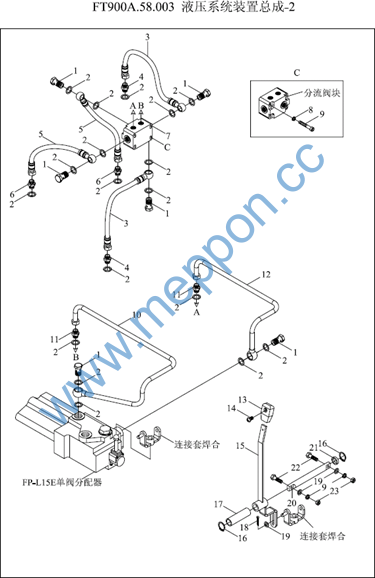

FT900A.58.003-2 58.2-液压系统装置总成-2 HYDRAULIC SYSTEM ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT650.40.102 |
空心螺栓M20X1.5 |
HOLLOW BOLT M20X1.5 |
6 |
2011-11_ |
10 |
FT904A.58.060 |
分配器输出油管总成2 |
DISTRIBUTOR OIL OUTLET PIPE ASSEMBLY 2 |
1 |
2011-11_ |
11 |
FT800.58A.106 |
卡套式端直通接头体 |
STRAIGHT PIPE JOINT BODY |
2 |
2011-11_ |
12 |
FT904A.58.070 |
分配器输出油管总成1 |
DISTRIBUTOR OIL OUTLET PIPE ASSEMBLY 1 |
1 |
2011-11_ |
13 |
FT904A.58.891 |
手柄头 |
HANDLE HEAD |
1 |
2004-01_ |
13 |
TB504.552-04 |
手柄头总成 |
HANDLE HEAD ASSEMBLY |
1 |
2010-10_ |
14 |
GBT818-M6X8-A2L |
十字槽盘头螺钉 |
SCREW |
1 |
2011-11_ |
15 |
FT904A.58.050 |
分配器操纵手柄焊合 |
DISTRIBUTOR CONTROL HANDLE WELDMENT |
1 |
2004-01_ |
15 |
FT904A.58.050a |
分配器操纵手柄焊合 |
DISTRIBUTOR CONTROL HANDLE WELDMENT |
1 |
2009-04_ |
16 |
GBT894.1-20 |
挡圈20 |
BLCOKING RING |
2 |
2011-11_ |
17 |
FT800A.57.123 |
隔套 |
SPACER BUSH |
1 |
2011-11_ |
18 |
GBT91-3X20 |
开口销 |
1 |
2011-11_ |
|
19 |
GBT97.1-8-A0P |
平垫圈 |
WASHER |
3 |
2011-11_ |
2 |
JBT982-20 |
组合密封垫圈 |
COMBINED SEAL GASKET |
18 |
2011-11_ |
20 |
FT800A.57.102 |
固定轴 |
FIXING SHAFT |
1 |
2011-11_ |
21 |
FT800A.57.103 |
限位套1 |
LIMITING SLEEVE I |
1 |
2011-11_ |
22 |
GBT5783-M8X30-A2L |
螺栓 |
2 |
2011-11_ |
|
3 |
FT800.58A.039 |
油缸进油管总成-1 |
OIL CYLINDER INLET PIPE ASSEMBLY-1 |
2 |
2011-11_ |
4 |
FT700.58D.034 |
缓降阀总成 |
GRADUALLY RELIEVE VALVE ASSEMBLY |
2 |
2011-11_ |
5 |
FT800.58A.041 |
油缸进油管总成-2 |
OIL CYLINDER INLET PIPE ASSEMBLY-2 |
2 |
2011-11_ |
6 |
FT700.58D.105 |
油缸接头 |
OIL CYLINDER JOINT |
2 |
2011-11_ |
7 |
FT800.58A.107 |
分流阀块 |
DIVERTER VALVE BLOCK |
1 |
2011-11_ |
8 |
GBT70.1-M8X65-A2L |
内六角圆柱头螺钉 |
SCREW |
4 |
2011-11_ |
9 |
GBT93-8-A0P |
垫圈 |
WASHER |
12 |
2011-11_ |
TA600.62ZC 62-安全带 62-SAFETY BELT
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TA600.62 |
安全带总成 |
SAFETY BELT ASSEMBLY |
1 |
2012-01_ |
