LOVOL FT754 TC3A754-006K Tractor Parts Catalogue 05
TA800.212C 21.2-离合器操纵总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
23.8 |
TA800.212B.1.1-03 |
离合器踏脚杆座 |
CLUTCH PEDAL ROD SEAT |
1 |
2011-11_ |
23.9 |
TA800.212B.1.1-04 |
离合回位弹簧挂板 |
CLUTCH RETURN SPRING HANGING PLATE |
1 |
2011-11_ |
3 |
FT700.21A.120 |
离合器推力轴承座 |
CLUTCH THRUST BEARING SEAT |
1 |
2011-11_ |
4 |
FT65.21.122 |
离合器分离轴短轴 |
CLUTCH RELEASE SHORT SHAFT |
1 |
2011-11_ |
5 |
FT65.37.109 |
止动螺钉 |
THRUST SCREW |
2 |
2011-11_ |
6 |
TA800.212B-02 |
低碳钢丝 |
LOW CARBON STEEL WIRE |
1 |
2011-11_ |
7 |
FT700.21A.121 |
离合器推力支座 |
CLUTCH THRUST SEAT |
1 |
2011-11_ |
8 |
TA800.212B.2 |
主离合摇臂轴焊合 |
MAIN CLUTCH ROCKER SHAFT WELDMENT |
1 |
2011-11_ |
9 |
FT65.21.124 |
离合器推力轴承套拉力弹簧 |
CLUTCH THRUST BEARING SLEEVE PULL |
2 |
2011-11_ |
SPRING |
TA704.311 31.1-前驱动桥总成 31.1-FRONT DRIVING AXLE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 |
TA704.311-2 |
31.2-前驱动桥总成-2 |
FRONT DRIVING AXLE ASSEMBLY-2 |
0 |
2011-11_ |
0 |
TA704.311-4 |
31.4-前驱动桥总成-4 |
FRONT DRIVING AXLE ASSEMBLY-4 |
0 |
2011-11_ |
0 |
TA704.311-5 |
31.5-前驱动桥总成-5 |
FRONT DRIVING AXLE ASSEMBLY-5 |
0 |
2011-11_ |
0 |
TA704.311-6 |
31.6-前驱动桥总成-6 |
FRONT DRIVING AXLE ASSEMBLY-6 |
0 |
2011-11_ |
0 |
TA704.311-3 |
31.3-前驱动桥总成-3 |
FRONT DRIVING AXLE ASSEMBLY-3 |
0 |
2011-11_ |
0 |
TA704.311-1 |
31.1-前驱动桥总成-1 |
FRONT DRIVING AXLE ASSEMBLY-1 |
0 |
2011-11_ |
30 |
GBT93-8 |
垫圈8 |
WASHER 8 |
1 |
2006-09_ |
35 |
GBT91-4X36 |
开口销 |
PIN |
2 |
2006-09_ |

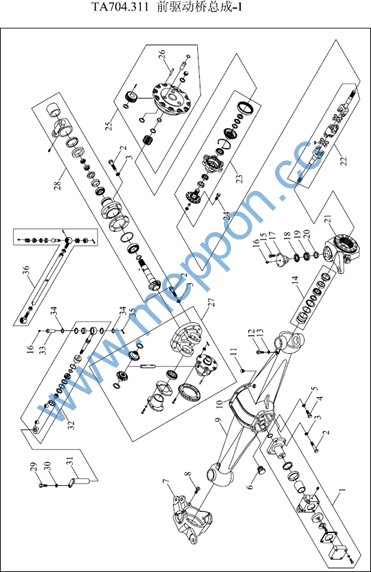

TA704.311-1 31.1-前驱动桥总成-1 FRONT DRIVING AXLE ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
704.31.178-1 |
前摇摆轴总成 |
FRONT SWING SHAFT ASSEMBLY |
1 |
2008-12_ |
1 |
704.31.016 |
前摇摆轴总成 |
FRONT SWING SHAFT ASSEMBLY |
1 |
2004-01_ |
10 |
504.31.164 |
纸垫 |
GASKET 0.5 |
1 |
2011-11_ |
11 |
Q90Z18-27 |
通气塞 |
VENT PLUG |
1 |
2011-11_ |
12 |
654.31.119 |
固定螺钉 |
FIXING SCREW |
2 |
2011-11_ |
13 |
GBT889-M12 |
螺母 |
NUT |
2 |
2011-11_ |
14 |
654.31.019 |
传动轴衬套总成 |
TRANSMISSION SHAFT LINER ASSEMBLY |
2 |
2011-11_ |
15 |
GBT5786-M10X1.25X25 |
六角头螺栓 |
BOLT |
12 |
2011-11_ |
16 |
GBT1152-M10X1 |
油杯 |
OIL CUP |
8 |
2011-11_ |
17 |
654.31.108 |
转向节销 |
STEERING BURL PIN |
4 |
2011-11_ |
18 |
654.31.131 |
油封 |
OIL SEAL |
4 |
2011-11_ |
19 |
GBT297-32006 |
轴承 |
BEARING |
4 |
2011-11_ |
2 |
GBT5783-M12X35 |
螺栓 |
BOLT |
20 |
2011-11_ |
20 |
654.31.133 |
孔盖 |
HOLE COVER |
4 |
2011-11_ |
21 |
654.31.113 |
右转向节臂 |
RIGHT STEERING BURL ARM |
1 |
2011-11_ |
22 |
654.31.011 |
传动轴总成 |
TRANSMISSION SHAFT ASSEMBLY |
2 |
2011-11_ |
23 |
704.31.013 |
前轮毂总成 |
FRONT HUB ASSEMBLY |
2 |
2011-11_ |
23 |
704.31.013 |
前轮毂总成 |
FRONT HUB ASSEMBLY |
2 |
2011-11_ |
24 |
GBT5786-M10X1.25X30 |
六角头螺栓 |
BOLT |
20 |
2011-11_ |
25 |
654.31.012 |
行星架总成 |
PLANET CARRIER ASSEMBLY |
2 |
2011-11_ |
25 |
654.31.012 |
行星架总成 |
PLANET CARRIER ASSEMBLY |
2 |
2011-11_ |
26 |
GBT119-B10X20 |
圆柱销 |
PIN |
4 |
2011-11_ |
27 |
704.31.014 |
圆锥齿轮传动及差速器总成 |
TAPER GEAR TRANSMISSION AND |
1 |
2011-11_ |
28 |
704.31.015 |
主动锥齿轮总成 |
DIFFERENTIAL ASSEMBLY |
1 |
2011-11_ |
29 |
GBT5783-M8X20 |
螺栓 |
DRIVING TAPER GEAR ASSEMBLY |
1 |
2011-11_ |
TA704.311-1 31.1-前驱动桥总成-1(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
29 |
GBT5783-M8X20 |
螺栓 |
BOLT |
1 |
2011-11_ |
3 |
GBT93-12 |
垫圈 |
WASHER |
24 |
2011-11_ |
30 |
GBT93-8 |
垫圈8 |
WASHER 8 |
1 |
2011-11_ |
31 |
804.31.191 |
油缸销轴总成 |
OIL CYLINDER PIN SHAFT ASSEMBLY |
1 |
2011-11_ |
32 |
704.31.021 |
转向油缸总成 |
STEERING OIL CYLINDER ASSEMBLY |
1 |
2011-11_ |
33 |
804.31.192 |
油缸销轴 |
OIL CYLINDER PIN SHAFT |
1 |
2011-11_ |
34 |
704.31.195 |
销轴垫圈 |
PIN SHAFT WASHER |
4 |
2011-11_ |
35 |
GBT91-4X36 |
开口销 |
PIN |
1 |
2011-11_ |
36 |
704.31.201 |
横拉杆 |
CROSS PULL ROD |
1 |
2011-11_ |
4 |
704.34.137 |
螺塞 |
SCREW PLUG |
1 |
2011-11_ |
4 |
704.34.137 |
螺塞 |
SCREW PLUG |
1 |
2011-11_ |
5 |
704.34.136 |
螺塞垫圈 |
SCREW PLUG WASHER |
1 |
2011-11_ |
5 |
704.34.136 |
螺塞垫圈 |
SCREW PLUG WASHER |
1 |
2011-11_ |
6 |
Q61906-Z34-14 |
螺塞 |
SCREW PLUG |
1 |
2011-11_ |
7 |
654.31.114 |
左转向节臂 |
LEFT STEERING BURL ARM |
1 |
2011-11_ |
8 |
654.31.118 |
限位螺钉 |
LIMIT SCREW |
2 |
2011-11_ |
9 |
654.31.112-1 |
前桥壳 |
FRONT AXLE HOUSING |
1 |
2011-11_ |
TA704.311(N)-1 31.2-前驱动桥总成-1 FRONT DRIVING AXLE ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
654.31.112-1 |
前桥壳 |
FRONT AXLE HOUSING |
1 |
|
10 |
JBT7940.2-M10X1 |
油杯 |
OIL CUP |
2 |
|
11 |
654.31.123 |
调整垫片 |
ADJUSTING WASHER |
2 |
|
12 |
704.31.014 |
圆锥齿轮传动及差速器总成 |
TAPER GEAR TRANSMISSION AND |
1 |
|
13 |
504.31.164 |
纸垫 |
DIFFERENTIAL ASSEMBLY |
1 |
|
GASKET 0.5 |
|||||
14 |
654.31.019 |
传动轴衬套总成 |
2 |
||
15 |
654.31.119 |
固定螺钉 |
TRANSMISSION SHAFT LINER ASSEMBLY |
2 |
|
16 |
GBT889.1-M12 |
锁紧螺母 |
FIXING SCREW |
2 |
|
17 |
GBT5783-M12X35 |
螺栓 |
LOCKING NUT |
10 |
|
18 |
GBT93-12 |
垫圈 |
BOLT |
10 |
|
WASHER |
|||||
19 |
704.31.202 |
横拉杆接头(左) |
1 |
||
2 |
704.31.176-1 |
前摇摆轴 |
CROSS PULL ROD JOINT (LEFT) |
1 |
|
20 |
704.31.203 |
横拉杆接头(右) |
FRONT SWING SHAFT |
1 |
|
21 |
704.31.017-1 |
前摆轴轴承座合件 |
CROSS PULL ROD JOINT (RIGHT) |
1 |
|
22 |
704.31.018 |
后摆轴轴承座合件 |
FRONT SWING SHAFT BEARING SEAT |
1 |
|
COMBINATION |
|||||
23 |
704.31.020 |
行星减速器总成 |
REAR SWING SHAFT BEARING SEAT |
2 |
|
24 |
GBT5786-M12X1.25X30 |
螺栓 |
COMBINATION |
20 |
|
25 |
JBT7940.1-M10X1 |
直通式压注油杯 |
4 |
||
26 |
654.31.118 |
限位螺钉 |
PLANET TYPE RETARDER ASSEMBLY |
2 |
|
27 |
654.31.201 |
限位螺钉隔套 |
BOLT |
2 |
|
STRAIGHT PRESSURE FILLING OIL CUP |
|||||
28 |
GBT6173-M10X1.25 |
螺母 |
LIMIT SCREW |
2 |
|
29 |
500.37.137 |
螺塞 |
SPACER BUSH |
3 |
|
3 |
654.31.133 |
孔盖 |
4 |
||
30 |
500.37.136 |
螺塞垫圈 |
NUT |
3 |
|
31 |
Q61906-Z34-14 |
螺塞 |
SCREW PLUG |
1 |
TA704.311(N)-1 31.2-前驱动桥总成-1(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
32 4 5 6 7
8 9 |
Q903-Z18-27 GBT297-32006 654.31.131 654.31.114 654.31.113
654.31.108 GBT5786-M10X1.25X25 |
透气塞轴承 油封 左转向节臂右转向节臂
转向节销 六角头螺栓 |
BREATHER WASHER BEARING OIL SEAL LEFT STEERING BURL ARM RIGHT STEERING BURL ARM
STEERING BURL PIN BOLT |
1 4 4 1 1
4 12 |

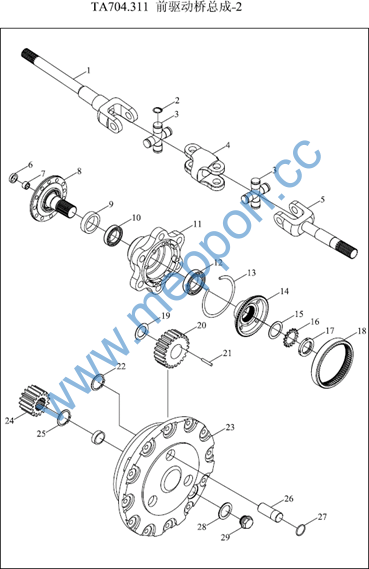

TA704.311-2 31.2-前驱动桥总成-2 FRONT DRIVING AXLE ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
.99 |
654.31.011 |
传动轴总成 |
TRANSMISSION SHAFT ASSEMBLY |
2 |
2011-11_ |
1 |
704.31.105 |
长半轴 |
LONG HALF SHAFT |
1 |
2011-11_ |
10 |
GBT297-32012 |
圆锥滚子轴承 |
BEARING |
2 |
2011-11_ |
11 |
654.31.111 |
轮毂 |
HUB |
2 |
2011-11_ |
12 |
GBT297-32013 |
圆锥滚子轴承 |
BEARING |
2 |
2011-11_ |
13 |
654.31.126 |
锁紧环 |
RING、LOCK |
2 |
2011-11_ |
14 |
654.31.109 |
齿盘 |
TOOTH PLATE |
2 |
2011-11_ |
15 |
654.31.122 |
垫圈 |
WASHER |
2 |
2011-11_ |
16 |
654.31.121 |
锁紧垫圈 |
LOCKING WASHER |
2 |
2011-11_ |
17 |
654.31.135 |
圆螺母 |
ROUND NUT |
2 |
2011-11_ |
18 |
704.31.103 |
齿圈 |
GEAR RING |
2 |
2011-11_ |
18.9 |
654.31.012 |
行星架总成 |
PLANET CARRIER ASSEMBLY |
2 |
2011-11_ |
18.9 |
654.31.012 |
行星架总成 |
PLANET CARRIER ASSEMBLY |
2 |
2011-11_ |
19 |
654.31.124 |
行星轮垫片 |
PLANET GEAR WASHER |
12 |
2011-11_ |
2 |
HWJ4-06626 |
轴承卡环 |
BEARING CLIP RING |
8 |
2011-11_ |
20 |
654.31.102 |
行星轮 |
PLANET GEAR |
6 |
2011-11_ |
21 |
GBT309-5X25.8 |
滚针 |
NEEDLE |
102 |
2011-11_ |
22 |
GBT894.1-22 |
轴用弹性挡圈 |
SNAP RING |
6 |
2011-11_ |
23 |
654.31.110 |
行星架 |
PLANET CARRIER |
2 |
2011-11_ |
24 |
654.31.101 |
太阳轮 |
SUN GEAR |
2 |
2011-11_ |
25 |
654.31.120 |
衬套 |
SLEEVE |
2 |
2011-11_ |
26 |
654.31.125 |
行星轴 |
PLANET SHAFT |
6 |
2011-11_ |
27 |
GBT3452.1-20X1.8 |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
6 |
2011-11_ |
28 |
500.37.137 |
螺塞 |
SCREW PLUG |
2 |
2011-11_ |
29 |
500.37.136 |
螺塞垫圈 |
SCREW PLUG WASHER |
2 |
2011-11_ |
TA704.311-2 31.2-前驱动桥总成-2(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
3 4 5 6 7
8 9 |
704.31.128 704.31.107 704.31.106 654.31.130 654.31.127
654.31.104 HG4-692-SD90X120X12 |
十字轴总成万向节轴 短半轴 油封 复合衬套
法兰轴油封 |
CROSS SHAFT ASSEMBLY UNIVERSAL SHAFT SHORT HALF SHAFT OIL SEAL COMPOUND SLEEVE
FLANGE SHAFT OIL SEAL |
2 1 1 2 2
2 2 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_
2011-11_ 2011-11_ |
TA704.311(N)-2 31.2-前驱动桥总成-2 FRONT DRIVING AXLE ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 3 4 5
5 6 7 |
704.31.029 704.31.021 704.31.195 804.31.191 GBT5783-M8X20
GBT5783-M8X20 GBT93-8 JBT7940.1-M10X1 |
横拉杆总成 转向油缸总成销轴垫圈 油缸销轴总成螺栓
螺栓垫圈8 直通式压注油杯 |
CROSS PULL ROD ASSEMBLY STEERING OIL CYLINDER ASSEMBLY PIN SHAFT WASHER OIL CYLINDER PIN SHAFT ASSEMBLY BOLT
BOLT WASHER 8 STRAIGHT PRESSURE FILLING OIL CUP |
1 1 4 2 2
2 2 2 |
TA704.311(N)-3 31.2-前驱动桥总成-3 FRONT DRIVING AXLE ASSEMBLY-3
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 1 2 3 |
704.31.017-1 704.31.181-1 704.31.204 GBT3452.1-53X5.3 |
前摆轴轴承座合件前摇摆轴轴承座 前摆轴衬套 液压气动用O形橡胶密封圈 |
FRONT SWING SHAFT BEARING SEAT COMBINATION FRONT SWING SHAFT BEARING SEAT FRONT SWING SHAFT BUSH O-SEAL RING |
1 1 1 1 |
