LOVOL FT754 TC3A754-006K Tractor Parts Catalogue 04
1004C-P4TRT75N06-8 10.8-飞轮壳-8 FLYWHEEL HOSING-8
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
T63608002A |
飞轮壳 |
Flywheel Housing |
1 |
2011-11_ |
10 |
T36843154 |
密封条 |
SEAL STRIP |
1 |
2011-11_ |
11 |
T73631005 |
盖板 |
COVER PLATE |
1 |
2011-11_ |
12 |
T2314F001 |
螺栓 |
BOLT |
2 |
2011-11_ |
2 |
Q0501-05 |
螺塞 |
SCREW PLUG |
2 |
2011-11_ |
3 |
T2314J204 |
飞轮壳螺栓 |
BOLT、FLYWHEEL HOUSING |
6 |
2011-11_ |
4 |
T2314J603 |
飞轮壳螺栓 |
BOLT、FLYWHEEL HOUSING |
2 |
2011-11_ |
5 |
T0350025 |
飞轮壳定位销 |
FLYWHEEL HOUSING DOWEL PIN |
2 |
2011-11_ |
6 |
Q150B1245Q |
螺栓 |
BOLT |
2 |
2011-11_ |
6 |
Q150B1245Q |
螺栓 |
BOLT |
2 |
2011-11_ |
7 |
Q150B1645Q |
螺栓 |
BOLT |
4 |
2011-11_ |
8 |
GQ40312 |
弹簧垫圈 |
SPRING WASHER |
2 |
2011-11_ |
9 |
Q40316 |
垫圈 |
WASHER |
4 |
2011-11_ |

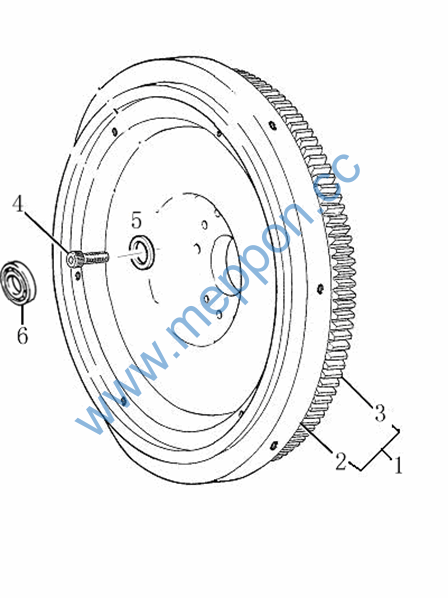

1004C-P4TRT75N06-9 10.9-飞轮及启动齿圈-9 FLYWHEEL & STARTER RING-9
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 3 4 5 |
T63607102K1 T31162121B T63642001 T2185103 T33117127 |
飞轮部齿圈 飞轮 螺栓 垫圈 |
FLYWHEEL ASSEMBLY GEAR RING FLYWHEEL BOLT WASHER |
1 1 1 10 10 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_ |

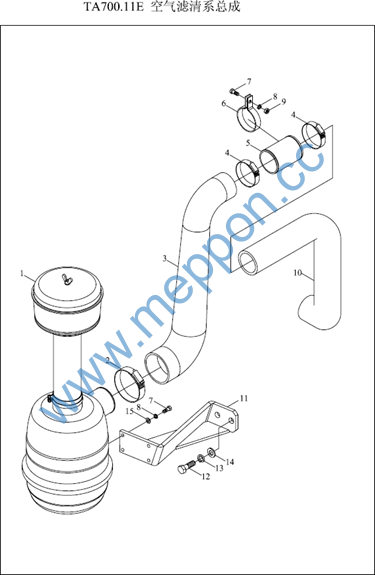

TA700.11E 11-空气滤清系总成 11-AIR CLEANER ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TD800.11H.2 |
空滤器总成 |
AIR FILTER ASSEMBLY |
1 |
2011-11_ |
1.1 |
TD800.11H.2-05 |
滤芯分总成 |
FILTER ELEMENT SUBASSEMBLY |
1 |
2011-11_ |
10 |
FT700.11Z.102 |
空气软管2 |
AIR HOSE 2 |
1 |
2011-11_ |
11 |
TA700.11D.1 |
支承架焊合 |
BRACKET WELDMENT |
1 |
2011-11_ |
12 |
GBT5783-M16X35-A3L |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
13 |
GBT93-16-A0P |
弹簧垫圈 |
SPRING WASHER |
2 |
2011-11_ |
14 |
GBT97.1-16-A0P |
垫圈 |
WASHER |
2 |
2011-11_ |
15 |
GBT97.1-8-A0P |
平垫圈 |
WASHER |
2 |
2011-11_ |
2 |
Q676102 |
B型蜗杆传动式软管环箍 |
B-TYPE WORM TRANSMISSION HOSE CLAMP |
1 |
2011-11_ |
3 |
TA700.11E-01 |
进气软管 |
AIR INLET HOSE |
1 |
2011-11_ |
4 |
Q67683 |
环箍 |
Clip |
3 |
2011-11_ |
5 |
FT700.11N.105 |
进气接管 |
AIR INLET CONNECTING PIPE |
1 |
2011-11_ |
6 |
FT700.11N.012 |
固定夹与胶垫胶合 |
FIXING CLIP AND RUBBER MAT COMBINATION |
1 |
2011-11_ |
7 |
GBT5783-M8X20-A2L |
螺栓 |
BOLT |
5 |
2011-11_ |
8 |
GBT93-8-A0P |
垫圈 |
WASHER |
5 |
2011-11_ |
9 |
GBT6170-M8-A2L |
螺母 |
NUT |
1 |
2011-11_ |

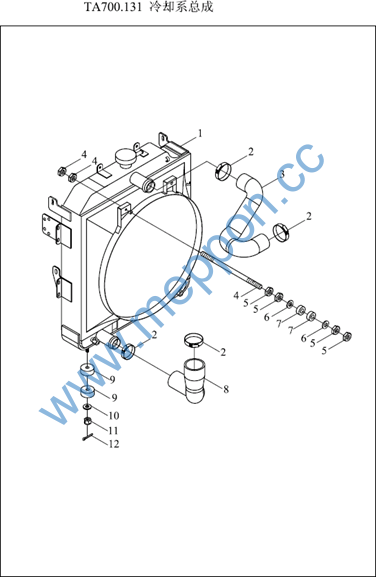

TA700.131 13.1-冷却系总成 13.1-COOLING SYSTEM ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TA700.13-10 |
散热器总成 |
RADIATER ASSEMBLY |
1 |
2011-11_ |
1 |
TA700.131.1 |
散热器总成 |
RADIATER ASSEMBLY |
1 |
2012-01_ |
10 |
FT650.13.116 |
垫片 |
WASHER |
2 |
2011-11_ |
11 |
GBT6178-M10-A3L |
1型六角开槽螺母 |
NUT (PAGE81) |
2 |
2011-11_ |
12 |
GBT91-2.5X28-A0P |
开口销 |
PIN |
2 |
2011-11_ |
2 |
JBT8870-d70 |
喉箍 |
HOOP |
4 |
2011-11_ |
3 |
FT700.13G.101 |
进水软管 |
WATER INLET HOSE |
1 |
2011-11_ |
3 |
TA700.131-03 |
水箱进水软管 |
WATER TANK INLET HOSE |
1 |
2012-01_ |
4 |
GBT953-M10X300-Q-A2L |
等长双头螺柱 |
STUD |
2 |
2011-11_ |
5 |
GBT6172.1-M10-A3L |
螺母 |
NUT |
12 |
2011-11_ |
6 |
GBT97.1-10-A0P |
平垫圈 |
WASHER |
4 |
2011-11_ |
7 |
FT650.13.135 |
橡胶垫块 |
RUBBER PAD BLOCK |
4 |
2011-11_ |
8 |
FT700.13G.102 |
出水软管 |
WATER OUTLET HOSE |
1 |
2011-11_ |
8 |
FT700.13G.102 |
出水软管 |
WATER OUTLET HOSE |
1 |
2011-11_ |
9 |
FT650.13.112 |
橡胶垫块 |
RUBBER PAD BLOCK |
4 |
2011-11_ |

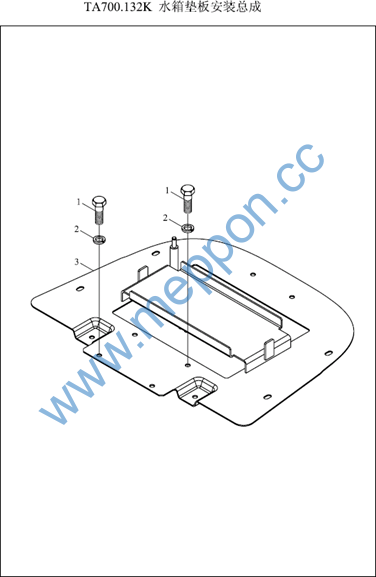

TA700.132K 13.2-水箱垫板安装总成 13.2-WATER TANK MAT INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5783-M12X25-A3L |
六角头螺栓 |
BOLT |
6 |
2011-11_ |
2 |
GBT93-12-A0P |
垫圈 |
WASHER |
6 |
2011-11_ |
3 |
TA700.132K.1 |
水箱垫板焊合 |
RADIATOR BACKING BOARD WELDMENT |
1 |
2011-11_ |
4 |
TA700.13-01 |
橡胶盖 |
RUBBER COVER |
1 |
2011-11_ |
GBT97.1-8-A0P |
平垫圈 |
WASHER |
12 |
2010-03_ |
|
TA700.132-03 |
安装板 |
INSTALLATION PLATE |
2 |
2010-03_ |
|
TA700.132-06 |
左侧拉杆 |
LEFTPULLROD |
1 |
2011-11_ |
|
TA700.132-07 |
右侧拉杆 |
RIGHTPULLROD |
1 |
2011-11_ |
|
GBT93-16-A0P |
弹簧垫圈 |
SPRING WASHER |
4 |
2010-03_ |
|
TA700.132-02 |
防护板1 |
GUARD 1 |
1 |
2010-03_ |
|
TA700.132-04 |
右安装板 |
RIGHT INSTALLATION PLATE |
1 |
2010-03_ |
|
GBT5783-M8X20-8.8-A2L |
六角头螺栓 |
BOLT |
6 |
2010-03_ |
|
GBT5783-M16X30-8.8-A3L |
六角头螺栓 |
BOLT |
4 |
2010-03_ |
|
TA700.132-05 |
左安装板 |
LEFT INSTALLATION PLATE |
1 |
2010-03_ |
|
GBT6170-M8-8-A2L |
Ⅰ型六角螺母 |
I-TYPE HEXAGON NUT |
6 |
2010-03_ |
|
GBT93-8-A0P |
垫圈 |
WASHER |
6 |
2010-03_ |
|
TA700.132-01 |
防护板 |
GUARD |
1 |
2010-03_ |

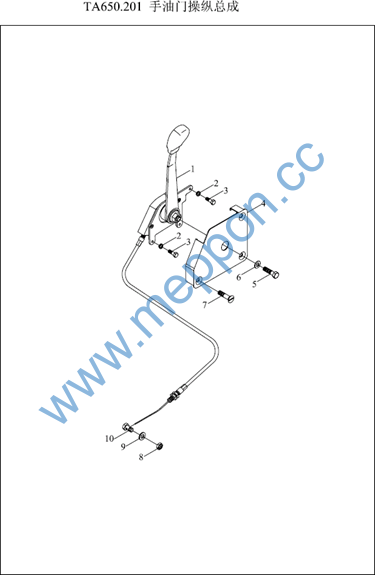

TA650.201 20.1-手油门操纵总成 20.1-HAND THROTTLE CONTROL ASSSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT700.20.019 |
手油门总成 |
HANDLE THROTTLE ASSEMBLY |
1 |
2004-01_ |
1 |
TA700.201-01 |
手油门总成 |
HANDLE THROTTLE ASSEMBLY |
1 |
2010-06_ |
10 |
FT650.20.133 |
紧固螺钉 |
LOCKING SCREW |
1 |
2011-11_ |
2 |
GBT93-6-A0P |
垫圈 |
WASHER |
3 |
2011-11_ |
3 |
GBT5781-M6X16-A2L |
六角头螺栓 |
BOLT |
3 |
2011-11_ |
4 |
FT700.20.324 |
手油门盖 |
HAND THROTTLE COVER |
1 |
2011-11_ |
5 |
GBT5780-M10X45-A3L |
六角头螺栓 |
BOLT |
1 |
|
6 |
GBT96-10-A0P |
垫圈 |
WASHER |
1 |
2011-11_ |
7 |
GBT68-M8X30-A2L |
开槽沉头螺钉 |
SCREW |
3 |
2011-11_ |
8 |
GBT6170-M8-A2L |
螺母 |
NUT |
1 |
2011-11_ |
9 |
GBT97.1-8-A0P |
平垫圈 |
WASHER |
1 |
2011-11_ |

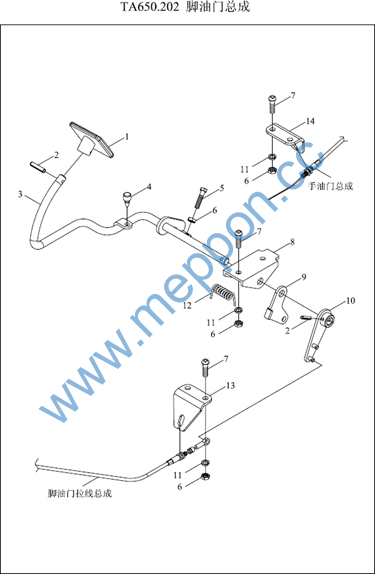

TA650.202 20.2-脚油门总成 20.2-FOOT THRORRLE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 |
TB300.202-01 |
脚踏板 |
FOOT PEDAL |
1 |
2014-04_ |
1 |
FT650.20.101 |
脚踏板 |
FOOT PEDAL |
1 |
2004-01_ |
10 |
FT650.20.011 |
脚油门摇臂焊合 |
FOOT THROTTLE ROCKER ARM WELDMENT |
1 |
2004-01_ |
11 |
GBT93-8-A0P |
垫圈 |
WASHER |
6 |
2004-01_ |
12 |
FT650.20.104 |
扭簧 |
TORSION SPRING |
1 |
2004-01_ |
13 |
FT650.20.106 |
脚油门拉线支架 |
FOOT THROTTLE WIRE BRACKET |
1 |
2004-01_ |
14 |
FT650.20.105 |
手油门拉线支架 |
PULL WIRE BRACKET OF HAND THROTTLE |
1 |
2004-01_ |
2 |
GBT879.1-5X20 |
弹性圆柱销 |
PIN |
2 |
2004-01_ |
3 |
FT650.20.013 |
脚踏板摇臂焊合 |
FOOT PEDAL ROCKER ARM WELDMENT |
1 |
2004-01_ |
4 |
FT650.20.107 |
橡胶塞 |
RUBBER RING |
1 |
2004-01_ |
5 |
GBT5781-M8X45-A2L |
六角头螺栓 |
BOLT |
1 |
2004-01_ |
6 |
GBT6172.1-M8-A2L |
螺母 |
NUT |
7 |
2004-01_ |
7 |
GBT818-M8X20-A2L |
十字槽盘头螺钉 |
SCREW |
6 |
2004-01_ |
8 |
FT650.20.108 |
油门支架 |
THROTTLE PEDESTAL |
1 |
2004-01_ |
9 |
FT650.20.114 |
手油门摇臂 |
HAND THROTTLE ROCKER |
1 |
2004-01_ |

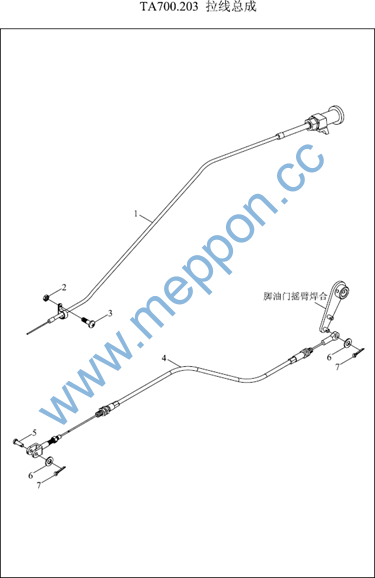

TA700.203 20.3-拉线总成 20.3-PULL WIRE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT650.20.018 |
熄火拉线总成 |
EXTINGUISH WIRE ASSEMBLY |
1 |
2004-01_ |
1 |
FT700.20S.018 |
熄火拉线总成 |
EXTINGUISH WIRE ASSEMBLY |
1 |
2008-02_ |
2 |
GBT6172.1-M6-A2L |
螺母 |
NUT |
1 |
2011-11_ |
3 |
GBT818-M6X16-A2L |
十字槽盘头螺钉 |
SCREW |
1 |
2011-11_ |
4 |
TA700.203.1 |
脚油门拉线总成 |
FOOT THROTTLE WIRE ASSEMBLY |
1 |
2012-09_ |
4 |
FT700.20S.014 |
脚油门拉线总成 |
FOOT THROTTLE WIRE ASSEMBLY |
1 |
2011-01_ |
5 |
GBT91-2X12-A0P |
开口销 |
PIN |
2 |
2011-11_ |
6 |
GBT6172.1-M6-04-A2L |
六角薄螺母 |
NUT |
1 |
2011-01_ |
7 |
GBT818-M6X16-4.8-A2L |
十字槽盘头螺钉 |
SCREW |
1 |
2011-01_ |

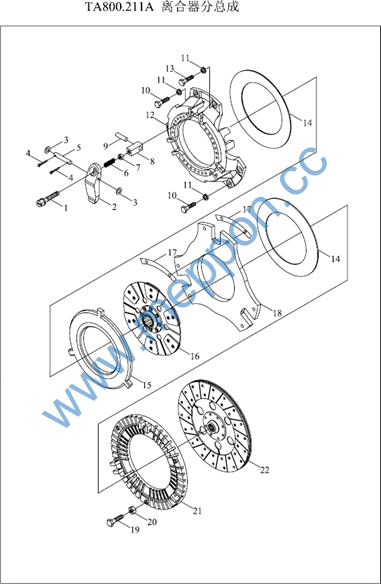

TA800.211A 21.1-离合器总成 21.1-CLUTCH ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT65.21.109a |
分离杆调整螺钉 |
RELEASE ROD ADJUSTING SCREW |
3 |
2011-11_ |
10 |
GBT27-M10X40-A3L |
六角头绞制孔用螺栓 |
BOLT |
2 |
2011-11_ |
11 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
6 |
2011-11_ |
12 |
FT650.21A.105 |
离合器盖 |
CLUTCH COVER |
1 |
2011-11_ |
13 |
GBT5783-M10X40-A3L |
螺栓 |
BOLT |
4 |
|
14 |
FT650.21A.102 |
碟形弹簧 |
DISC SPRING |
2 |
2011-11_ |
15 |
FT650.21A.104 |
副磨擦片压板 |
AUXILIARY FRICTION PLATE PRESSURE PLATE |
1 |
2011-11_ |
16 |
TA800.211A.1 |
副摩擦片总成 |
AUXILIARY FRICTION PIECE ASSEMBLY |
1 |
2011-11_ |
17 |
FT650.21A.112 |
垫片 |
WASHER |
12 |
2011-11_ |
18 |
FT650.21A.103 |
副磨擦片衬板 |
AUXILIARY FRICTION PLATE LINER PLATE |
1 |
2011-11_ |
19 |
GBT5786-M8X1X30-A2L |
六角头螺栓 |
BOLT |
3 |
2011-11_ |
2 |
FT650.21A.106a |
离合器压盘分离杆 |
CLUTCH PRESSURE PLATE RELEASE LEVER |
1 |
2011-11_ |
20 |
GBT6171-M8X1-A2L |
1型六角螺母 |
NUT |
3 |
2011-11_ |
21 |
FT650.21A.101 |
离合器主压板 |
CLUTCH MAIN PRESSURE PLATE |
1 |
2011-11_ |
22 |
FT650.21A.013 |
主磨擦片总成 |
MAIN FRICTION PLATE ASSEMBLY |
1 |
2011-11_ |
3 |
GBT97.1-8-A0P |
平垫圈 |
WASHER |
6 |
2011-11_ |
4 |
GBT91-3.2X16-A0P |
开口销 |
PIN |
6 |
2011-11_ |
5 |
FT65.21.107 |
小轴-分离杆与离合器盖固定 |
SMALL SHAFT – RELEASE ROD AND CLUTCH |
3 |
2011-11_ |
5 |
FT65.21.107 |
小轴-分离杆与离合器盖固定 |
COVER FIXATION |
3 |
2011-11_ |
6 |
FT65.21.113a |
分离杆调整弹簧 |
SMALL SHAFT – RELEASE ROD AND CLUTCH |
3 |
2011-11_ |
COVER FIXATION |
|||||
7 |
GBT6171-M10X1-A2L |
螺母 |
RELEASE ROD ADJUSTING SPRING |
3 |
2011-11_ |
8 |
FT65.21.110a |
分离杆固定座 |
3 |
2011-11_ |
|
9 |
FT65.21.111 |
小轴-分离杆固定座 |
NUT |
3 |
2011-11_ |
RELEASE ROD FIXING SEAT |
|||||
SMALL SHAFT – RELEASE ROD FIXING SEAT |

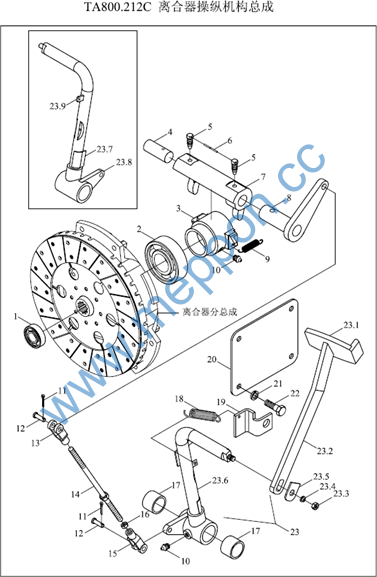

TA800.212C 21.2-离合器操纵总成 21.2-CLUTCH CONTROL ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT276-6203-2Z |
深沟球轴承 |
BEARING |
1 |
2011-11_ |
10 |
JBT7940.1-M10X1 |
直通式压注油杯 |
STRAIGHT PRESSURE FILLING OIL CUP |
2 |
2011-11_ |
11 |
GBT91-3.2X16-A0P |
开口销 |
PIN |
3 |
2011-11_ |
12 |
GBT882-B10X32-A0P |
销轴 |
PIN |
2 |
2011-11_ |
13 |
FT65.43.152 |
左旋连接叉 |
LEFT REVOLVING CONNECTING FORK |
1 |
2011-11_ |
13 |
FT65.43.152 |
左旋连接叉 |
LEFT REVOLVING CONNECTING FORK |
1 |
2011-11_ |
14 |
TA800.212B.3 |
离合器操纵拉杆组件 |
CLUTCH CONTROL PULL ROD UNIT |
1 |
2011-11_ |
15 |
FT65.43.134 |
右旋连接叉 |
RIGHT REVOLVING CONNECTING FORK |
1 |
2011-11_ |
16 |
GBT6172-M10-A3L |
螺母 |
NUT |
1 |
2011-11_ |
17 |
FT65.37.168 |
制动轴衬套 |
BRAKE SHAFT BUSH |
2 |
2011-11_ |
18 |
FT65.21.135 |
离合器踏板回位弹簧 |
CLUTCH PEDAL RETURN SPRING |
1 |
2011-11_ |
19 |
TA800.212-03 |
弹簧连接板 |
SPRING CONNECTING PLATE |
1 |
2011-11_ |
19 |
FT65.21.134-1 |
弹簧连接板 |
SPRING CONNECTING PLATE |
1 |
2010-08_ |
2 |
TA800.212-02 |
推力轴承99 67 13 |
THRUST BEARING |
1 |
2011-11_ |
20 |
TA800.212B-01 |
离合器观察孔盖板 |
CLUTCH INSPECTION HOLE COVER PLATE |
1 |
2011-11_ |
21 |
GBT93-8-A0P |
垫圈 |
WASHER |
4 |
2011-11_ |
22 |
GBT5781-M8X16-A2L |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
23 |
TA800.212B.1 |
离合器踏脚总成 |
CLUTCH PEDAL ASSEMBLY |
1 |
2011-11_ |
23.1 |
GBT5782-M12X55 |
六角头螺栓 |
BOLT |
1 |
2004-01_ |
23.2 |
TA800.212B.1.1-01 |
离合器踏脚连接杆 |
CLUTCH PEDAL CONNECTING ROD |
1 |
2011-11_ |
23.3 |
GBT6170-M12-A2L |
螺母 |
NUT |
1 |
2011-11_ |
23.4 |
GBT93-12-AOP |
垫圈 |
WASHER |
1 |
2011-11_ |
23.5 |
FT65.21.127 |
垫片 |
WASHER |
1 |
2011-11_ |
23.6 |
TA800.212B.1.1-02 |
离合器踏脚杆 |
CLUTCH PEDAL ROD |
1 |
2011-11_ |
23.7 |
FT65.21.133 |
起动安全器接触板 |
START SAFE CONTACT PLATE |
1 |
2011-11_ |
