LOVOL FT254 TL1A254-001K Tractor Parts Catalogue 14
TE250.411B 41.1-动力输出轴总成 41.1-PTO SHAFT ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 |
TE250.411B-04 |
止推片挡环 |
THRUST WASHER RETAINER RING |
999 |
2011-11_ |
0 |
TE250.411B-03 |
止推片挡环 |
THRUST WASHER RETAINER RING |
999 |
2011-11_ |
1 |
TE250.411B-02 |
止推片挡环 |
THRUST WASHER RETAINER RING |
999 |
2011-11_ |
10 |
TE250.411C-02 |
动力输出轴护罩 |
PTO SHAFT HOOD |
1 |
2004-01_ |
10 |
TB550.412-02 |
动力输出轴护罩 |
PTO SHAFT HOOD |
1 |
2010-09_ |
2 |
FT250.41.131 |
止推片 |
THRUST SHIM |
1 |
2011-11_ |
3 |
GBT276-6207 |
轴承 |
BEARING |
1 |
2011-11_ |
4 |
TE250.411B-01 |
动力输出轴 |
PTO SHAFT |
1 |
2011-11_ |
5 |
GBT9877.1-B35X55X8F |
内包骨架旋转轴唇形密封 |
O RING |
2 |
2004-01_ |
5 |
GBT9877.1-FB35X55X8F |
内包骨架旋转轴唇形密封 |
O RING |
2 |
2010-07_ |
6 |
FT250.41.133 |
垫片 |
WASHER |
1 |
2011-11_ |
7 |
FT250.41.104 |
动力输出轴轴承盖 |
PTO SHAFT BEARING COVER |
1 |
2011-11_ |
8 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
3 |
2011-11_ |
9 |
GBT5783-M10X25-A3L |
螺栓 |
BOLT |
3 |
2011-03_ |

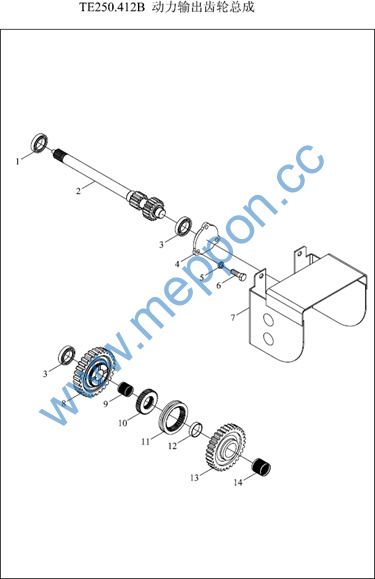

TE250.412B 41.2-动力输出齿轮总成 41.2-PTO GEAR ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT276-6206 |
深沟球轴承 |
BEARING |
1 |
2011-11_ |
10 |
TE250.412B-06 |
动力输出啮合座 |
PTO MESHING SEAT |
1 |
2011-11_ |
11 |
TE250.412B-03 |
动力输出啮合套 |
PTO SHIFT COLLAR |
1 |
2011-11_ |
12 |
TE250.412B-04 |
隔套 |
SPACER BUSH |
1 |
2011-11_ |
13 |
TE250.412B-05 |
动力输出从动齿轮 |
PTO DRIVEN GEAR |
1 |
2011-11_ |
2 |
TE250.412B-01 |
动力输出传动轴 |
PTO TRANSMISSION SHAFT |
1 |
2011-11_ |
3 |
GBT276-6305 |
轴承 |
BEARING |
2 |
2011-11_ |
4 |
FT250.41.103 |
传动轴轴承盖 |
TRANSMISSION SHAFT BEARING COVER |
1 |
2011-11_ |
5 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
3 |
2011-11_ |
6 |
GBT5783-M10X25-A3L |
螺栓 |
BOLT |
3 |
2011-11_ |
7 |
FT250.41.018a |
动力输出防护罩焊合 |
PTO BONNET WELDMENT |
1 |
2011-11_ |
8 |
TE250.412B-02 |
动力输出从动齿轮 |
PTO DRIVEN GEAR |
1 |
2011-11_ |
9 |
TE250.412B-07 |
滚针轴承 |
NEEDLE BEARINGS |
1 |
2011-11_ |

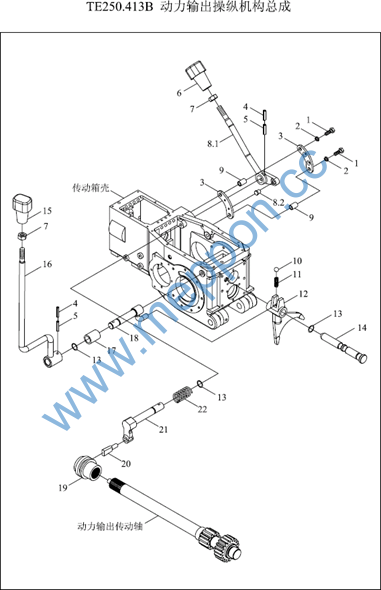

TE250.413B 41.3-动力输出操纵机构总成 41.3-PTO CONTROL MECHANISM ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5781-M8X35-A2L |
六角头螺栓 |
BOLT |
2 |
2011-11_ |
10 |
GBT308-8.731-G200-b |
钢球 |
BALL |
1 |
2004-01_ |
11 |
FT250.37.148 |
拨叉轴锁定弹簧 |
FORK SHAFT LOCKING SPRING |
1 |
2011-11_ |
11 |
FT250.37.148 |
拨叉轴锁定弹簧 |
FORK SHAFT LOCKING SPRING |
1 |
2011-11_ |
12 |
TE250.413B-02 |
动力输出换档拨叉 |
PTO GEARSHIFT FORK |
1 |
2011-11_ |
12 |
TE250.413B-02 |
动力输出换档拨叉 |
PTO GEARSHIFT FORK |
1 |
2011-11_ |
13 |
GBT3452.1-11.8X1.80G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
3 |
2011-11_ |
14 |
TE250.413B-01 |
动力输出换档拨叉轴 |
PTO GEARSHIFT FORK SHAFT |
1 |
2011-11_ |
15 |
FT250.41.016 |
动力输出换档手柄 |
PTO GEARSHIFT HANDLE |
1 |
2011-11_ |
16 |
FT250.41.014 |
动力输出换档操纵杆焊合 |
PTO GEARSHIFT CONTROL ROD WELDMENT |
1 |
2011-11_ |
17 |
TE300.413-04 |
隔套 |
SPACER BUSH |
1 |
2011-11_ |
18 |
FT250.41.013 |
动力输出换档拨杆总成 |
PTO GEARSHIFT DIAL ROD ASSEMBLY |
1 |
2011-11_ |
19 |
FT250.41.101 |
花键套 |
SPLINE BUSH |
1 |
2011-11_ |
2 |
GBT93-8-A0P |
垫圈 |
WASHER |
2 |
2011-11_ |
20 |
FT250.41.109 |
动力输出轴拨叉头 |
PTO SHAFT FORK HEAD |
1 |
2011-11_ |
21 |
FT250.41.110 |
动力输出拨叉轴 |
PTO FORK SHAFT |
1 |
2011-11_ |
22 |
FT250.41.114 |
分离杆弹簧 |
RELEASE ROD SPRING |
1 |
2011-11_ |
22 |
FT250.41.114 |
分离杆弹簧 |
RELEASE ROD SPRING |
1 |
2011-11_ |
3 |
FT250.41.112 |
分离杆定位片 |
RELEASE ROD FIXING PIECE |
2 |
2011-11_ |
4 |
GBT879.1-3X24 |
弹性圆柱销 |
PIN |
2 |
2011-11_ |
5 |
GBT879.1-5X24 |
弹性圆柱销 |
PIN |
2 |
2011-11_ |
6 |
FT250.41.011 |
动力输出分离操纵手柄 |
PTO RELEASE CONTROL HANDLE |
1 |
2011-11_ |
7 |
GBT6170-M10-A3L |
螺母 |
NUT |
2 |
2011-11_ |
8 |
FT250.41.012 |
分离杆及销总成 |
RELEASE ROD AND PIN ASSEMBLY |
1 |
2011-11_ |
8.1 |
FT250.41.017 |
分离杆总成 |
RELEASE ROD ASSEMBLY |
1 |
2011-11_ |
TE250.413B 41.3-动力输出操纵机构总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
8.1 8.2 9 |
FT250.41.017 FT250.41.128 FT250.41.111 |
分离杆总成限位销 隔套 |
RELEASE ROD ASSEMBLY LIMITING PIN SPACER BUSH |
1 1 2 |
2011-11_ 2011-11_ 2011-11_ |

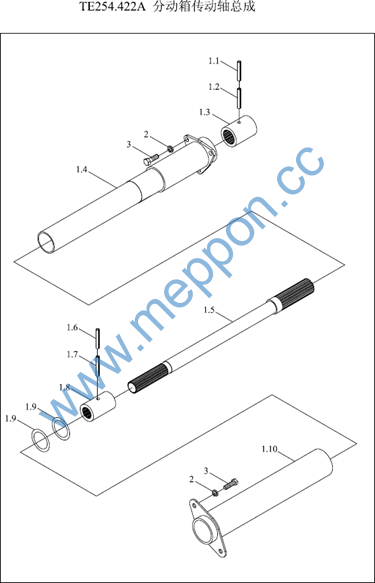

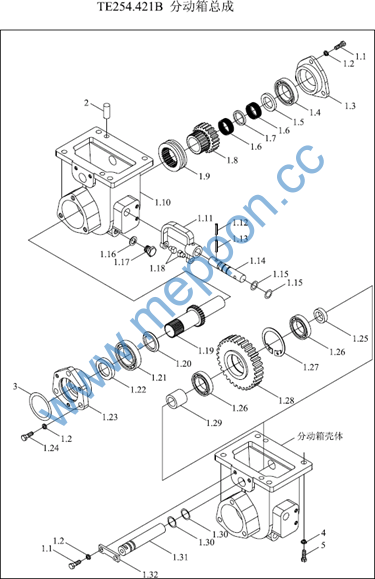

TE254.421B 42.1-分动箱总成 42.1-TRANSFER CASE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TE254.421B.1 |
分动箱箱体总成 |
TRANSFER CASE HOUSING ASSEMBLY |
1 |
2011-11_ |
1.1 |
TE254.421A.1-01 |
分动箱壳体 |
TRANSFER CASE HOUSING |
1 |
2011-11_ |
1.1 |
GBT5783-M10X20-A3L |
螺栓 |
BOLT |
5 |
2011-11_ |
1.11 |
TE254.421A.1-02 |
分动箱拨叉 |
TRANSFER CASE FORK |
1 |
2011-11_ |
1.12 |
GBT879.1-6X24 |
弹性圆柱销 |
PIN |
1 |
2011-11_ |
1.13 |
GBT879.1-3.5X24 |
弹性圆柱销 |
PIN |
1 |
2011-11_ |
1.14 |
TE254.421A.1-03 |
分动箱拨叉轴 |
TRANSFER CASE FORK SHAFT |
1 |
2011-11_ |
1.15 |
GBT3452.1-12.5X1.80G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
2 |
2011-11_ |
1.16 |
JBT982-12 |
组合密封垫圈 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
1.17 |
Q617B12 |
六角头螺塞 |
SCREW PLUG |
1 |
2011-11_ |
1.18 |
FT254.42.121 |
分动箱拨叉头 |
TRANSFER CASE FORK HEAD |
2 |
2011-11_ |
1.19 |
FT254.42.102 |
输出轴 |
OUTPUT SHAFT |
1 |
2011-11_ |
1.2 |
FT254.42.109 |
输出轴前止推环 |
OUTPUT SHAFT FRONT THRUST RING |
1 |
2011-11_ |
1.2 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
8 |
2011-11_ |
1.21 |
GBT276-6206 |
深沟球轴承 |
BEARING |
1 |
2011-11_ |
1.22 |
TE254.421.1.1 |
油封 |
OIL SEAL |
1 |
2011-11_ |
1.22 |
TE254.421.1.1 |
油封 |
OIL SEAL |
1 |
2011-11_ |
1.23 |
TE254.421A.1-09 |
前轴承盖 |
FRONT BEARING COVER |
1 |
2011-11_ |
1.24 |
GBT5783-M10X30-A3L |
螺栓 |
BOLT |
3 |
2011-11_ |
1.25 |
TE254.421A.1-10 |
中间轴小止推环 |
MIDDLE SHAFT SMALL THRUST RING |
1 |
2011-11_ |
1.26 |
GBT276-6204 |
深沟球轴承 |
BEARING |
2 |
2011-11_ |
1.27 |
GBT893.1-47 |
挡圈 |
RETAINER RING |
1 |
2011-11_ |
1.28 |
TE254.421A.1-08 |
分动箱中间齿轮 |
TRANSFER CASE MIDDLE GEAR |
1 |
2004-01_ |
1.28 |
TE254.421B.1-02 |
分动箱中间齿轮 |
TRANSFER CASE MIDDLE GEAR |
1 |
2006-12_ |
1.29 |
TE254.421A.1-11 |
中间轴大止推环 |
MIDDLE SHAFT BIG THRUST RING |
1 |
2011-11_ |
TE254.421B 42.1-分动箱总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1.3 |
TE254.421A.1-04 |
后轴承盖 |
REAR BEARING COVER |
1 |
2011-11_ |
1.3 |
GBT3452.1-15.0X2.65G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
2 |
2011-11_ |
1.31 |
TE254.421A.1-05 |
中间轴 |
MIDDLE SHAFT |
1 |
2011-11_ |
1.32 |
TE254.421A.1-07 |
中间轴定位板 |
MIDDLE SHAFT LOCATING PLATE |
1 |
2011-11_ |
1.4 |
GBT276-6305 |
轴承 |
BEARING |
1 |
2011-11_ |
1.5 |
FT254.42.107 |
输出轴后止推环 |
OUTPUT SHAFT REAR THRUST RING |
1 |
2011-11_ |
1.5 |
FT254.42.107 |
输出轴后止推环 |
OUTPUT SHAFT REAR THRUST RING |
1 |
2011-11_ |
1.6 |
JBT7918-K25X31X20 |
向心滚针和保持架组件 |
NEEDLE AND CARRIER UNIT |
2 |
|
1.7 |
FT254.42.108 |
输出轴滚针轴承隔套 |
OUTPUT SHAFT ROLLING BEARING SPACER |
1 |
2011-11_ |
1.8 |
TE254.421B.1-01a |
分动箱从动齿轮 |
BUSH |
1 |
2006-12_ |
TRANSFER CASE DRIVEN GEAR |
|||||
1.9 |
FT254.42F.103 |
啮合套 |
1 |
2011-11_ |
|
2 |
GBT119.1-10m6X18-A0P |
圆柱销 |
SHIFT COLLAR |
2 |
2011-11_ |
3 |
GBT3452.1-53.0X2.65G |
液压气动用O形橡胶密封圈 |
PIN |
1 |
2004-01_ |
4 |
GBT93-10-A0P |
标准型弹簧垫圈 |
O-SEAL RING |
4 |
2011-11_ |
5 |
GBT5783-M10X30-10.9-A3L |
六角头螺栓 |
WASHER |
4 |
2011-11_ |
BOLT |
