LOVOL FT254 TL1A254-001K Tractor Parts Catalogue 12

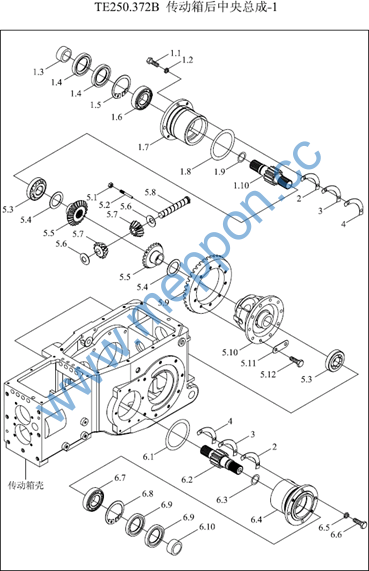

TE250.372B-1 37.2.1-传动箱后中央总成-1 TRANSMISSION REAR CENTER ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TE250.372B.2 |
右短半轴总成 |
RIGHT SHORT HALF SHAFT ASSEMBLY |
1 |
2011-11_ |
1.1 |
GBT5783-M10X35-A3L |
螺栓 |
BOLT |
4 |
2011-11_ |
1.2 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
4 |
2011-11_ |
1.3 |
FT250.37.208 |
油封套圈 |
OIL SEAL COLLAR |
1 |
2011-11_ |
2 |
FT250.37.204 |
调整垫片 |
ADJUSTING WASHER |
1 |
2011-11_ |
28 |
TE250.372B.1-02 |
骨架油封 |
SHAFT SEAL |
2 |
2006-07_ |
3 |
FT250.37.205 |
调整垫片 |
ADJUSTING WASHER |
1 |
2011-11_ |
4 |
FT250.37.206 |
调整垫片 |
ADJUSTING WASHER |
1 |
2011-11_ |
5 |
FT250.37.013 |
差速器总成 |
DIFFERENTIAL ASSEMBLY |
1 |
2011-11_ |
5.1 |
GBT6170-M8-A2L |
螺母 |
NUT |
1 |
2011-11_ |
5.1 |
FT250.37.197 |
差速器壳 |
DIFFERENTIAL HOUSING |
1 |
2011-11_ |
5.11 |
FT250.37.195 |
锁片 |
LOCK SHIM |
5 |
2011-11_ |
5.12 |
GBT5786-M10X1.25X25-A2L |
六角头螺栓 |
BOLT |
10 |
2011-11_ |
5.2 |
FT250.37.201 |
固定螺钉 |
FIXING SCREW |
1 |
2011-11_ |
5.3 |
GBT297-32011 |
圆锥滚子轴承 |
BEARING |
2 |
2011-11_ |
5.4 |
FT250.37.203 |
半轴齿轮垫片 |
HALF SHAFT GEAR WASHER |
2 |
2011-11_ |
5.5 |
FT250.37.202 |
半轴齿轮 |
HALF SHAFT GEAR |
2 |
2011-11_ |
5.6 |
FT250.37.199 |
行星齿轮垫片 |
PLANET GEAR WASHER |
2 |
2011-11_ |
5.7 |
FT250.37.200 |
行星齿轮 |
PLANETARY GEAR |
2 |
2011-11_ |
5.8 |
FT250.37.198 |
行星齿轮轴 |
PLANET GEAR SHAFT |
1 |
2011-11_ |
5.9 |
FT250.37.196 |
从动螺旋锥齿轮 |
DRIVEN SPIRAL BEVEL GEAR |
1 |
2011-11_ |
6 |
TE250.372B.1 |
左短半轴总成 |
LEFT SHORT HALF SHAFT ASSEMBLY |
1 |
2011-11_ |
6.1 |
GBT3452.1-103X3.55G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
6.3 |
GBT3452.1-28X3.55G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
6.6 |
GBT5783-M10X25-A3L |
螺栓 |
BOLT |
4 |
2011-12_ |
TE250.372B-1 37.2.1-传动箱后中央总成-1(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
6.7 6.8 6.9 |
GBT276-6307 GBT893.1-80 FT250.37.112 |
深沟球轴承孔用挡圈 油封 |
BEARING RETAINER RING FOR HOLE OIL SEAL |
1 1 2 |
2011-11_ 2011-11_ 2011-11_ |

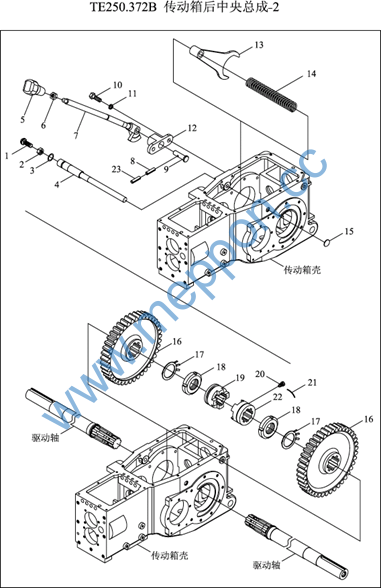

TE250.372B-2 37.2.2-传动箱后中央总成-2 TRANSMISSION REAR CENTER ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT250.37.323 |
球头螺栓 |
BALL BOLT |
1 |
2011-11_ |
10 |
GBT5783-M10X25-A3L |
螺栓 |
BOLT |
2 |
2011-11_ |
11 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
2 |
2011-11_ |
12 |
FT250.37.320 |
固定座 |
FIXING SEAT |
1 |
2011-11_ |
13 |
FT250.37.262 |
差速锁拨叉 |
DIFFERENTIAL LOCK FORK |
1 |
2011-11_ |
14 |
FT250.37.263 |
差速锁弹簧 |
DIFFERENTIAL LOCK SPRING |
1 |
2011-11_ |
15 |
Q72220 |
碗形塞片 |
PLUG PIECE |
1 |
2014-08_ |
15 |
FT250.37.232 |
堵片 |
PLIUG PIECE |
1 |
2011-11_ |
16 |
TE250.372B-01 |
最终传动从动齿轮 |
FINAL TRANSMISSION DRIVEN GEAR |
2 |
2011-11_ |
17 |
GBT858-52 |
圆螺母用止动垫圈 |
THRUST RING |
2 |
2011-11_ |
18 |
GBT812-M52X1.5 |
圆螺母 |
ROUND NUT |
2 |
2011-11_ |
19 |
FT250.37.261 |
右牙嵌 |
RIGHT JAW |
1 |
2011-11_ |
19 |
TE300.372-05 |
右牙嵌 |
RIGHT JAW |
2013-07_ |
|
2 |
GBT6172.1-M10-A3L |
螺母 |
NUT |
1 |
2011-11_ |
20 |
FT250.37.264 |
锁紧螺钉 |
LOCKING NUT |
1 |
2011-11_ |
21 |
TE250.372B-02 |
低碳钢丝 |
LOW CARBON STEEL WIRE |
1 |
2011-11_ |
22 |
TE300.372-04 |
左牙嵌 |
LEFT JAW |
1 |
2013-07_ |
22 |
FT250.37.265 |
左牙嵌 |
LEFT JAW |
1 |
2006-01_ |
23 |
GBT879.1-3X22 |
弹性圆柱销 |
PIN |
1 |
2011-11_ |
3 |
GBT3452.1-15X2.65G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
4 |
FT250.37.267 |
差速锁拨叉轴 |
DIFFERENTIAL LOCK FORK SHAFT |
1 |
2011-11_ |
5 |
FT250.41.011 |
动力输出分离操纵手柄 |
PTO RELEASE CONTROL HANDLE |
1 |
2011-11_ |
6 |
GBT6170-M10-A3L |
螺母 |
NUT |
1 |
2011-11_ |
7 |
FT250.37.050 |
差速锁操纵杆焊合 |
DIFFERENTIAL LOCK CONTROL ROD WELDMENT |
1 |
2011-11_ |
7 |
FT250.37.050b |
差速锁操纵焊合 |
DIFFERENTIAL LOCK CONTROL WELDMENT |
1 |
2014-08_ |
TE250.372B-2 37.2.2-传动箱后中央总成-2(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
8 9 |
GBT879-5X22 FT250.37.322 |
销 销轴 |
PIN PIN |
1 1 |
2011-11_ 2011-11_ |

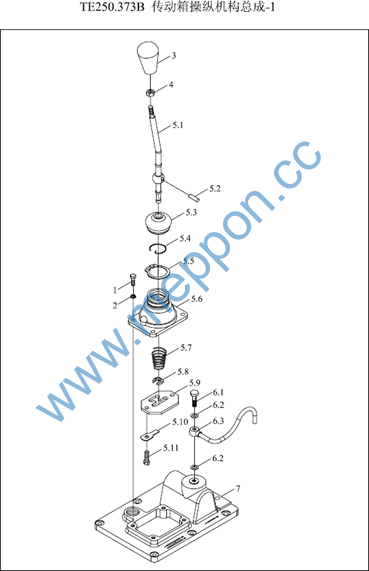

TE250.373B-1 37.3.1-传动箱操纵机构总成-1 TRANSMISSION CONTROL MECHANISM ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5783-M8X25-A3L |
螺栓 |
BOLT |
4 |
2011-03_ |
2 |
GBT93-8-A0P |
垫圈 |
WASHER |
4 |
2011-11_ |
3 |
TE250.371G.2.2 |
主变速操纵手柄总成 |
MAIN GEARSHIFT CONTROL HANDLE ASSEMBLY |
1 |
2011-11_ |
4 |
GBT6170-M10-A3L |
螺母 |
NUT |
1 |
2011-11_ |
5 |
TE250.373B.1 |
主变速杆总成 |
MAIN GEARLEVER ASSEMBLY |
1 |
2011-11_ |
5.1 |
FT250.37.180 |
变速杆 |
GEARLEVER |
1 |
2011-11_ |
5.1 |
GBT854-8 |
单耳制动垫圈 |
WASHER |
2 |
2011-11_ |
5.11 |
GBT5783-M8X16-A2L |
螺栓 |
BOLT |
2 |
2011-11_ |
5.2 |
GBT119.2-6X40-A0P |
圆柱销 |
PIN |
1 |
2011-03_ |
5.2 |
GBT119.2-6X40-A0P |
圆柱销 |
PIN |
1 |
2011-03_ |
5.3 |
FT250.37.181 |
变速杆密封罩 |
GEARLEVER SEAL HOOD |
1 |
2011-11_ |
5.4 |
FT250.37.248 |
钢丝挡圈 |
SNAP RING |
1 |
2011-11_ |
5.5 |
GBT894.1-45 |
挡圈 |
RETAINER RING |
1 |
2011-11_ |
5.6 |
FT250.37.211 |
主变速杆座 |
MAIN GEARLEVER SEAT |
1 |
2011-11_ |
5.7 |
FT250.37.183 |
变速杆弹簧 |
GEARLEVER SPRING |
1 |
2011-11_ |
5.7 |
FT250.37.183 |
变速杆弹簧 |
GEARLEVER SPRING |
1 |
2011-11_ |
5.8 |
FT300.37.164 |
变速杆弹簧挡圈 |
GEARLEVER SPRING RETAINER RING |
1 |
2011-11_ |
5.9 |
TE250.373B.1-01 |
变速杆导板 |
GEARLEVER GUIDE BOARD |
1 |
2011-11_ |
6 |
FT250.37.031a |
呼吸器总成 |
1 |
2011-11_ |
|
6.1 |
FT250.37.402 |
空心螺栓 |
HOLLOW BOLT |
1 |
2011-11_ |
6.2 |
JBT982-8 |
组合垫圈 |
COMBINED GASKET |
2 |
2011-11_ |
6.3 |
FT250.37.061 |
呼吸硬管总成 |
BREATHING PIPE ASSEMBLY |
1 |
2011-11_ |
7 |
TE250.373B-03 |
变速箱盖 |
GEARBOX COVER |
1 |
2011-11_ |

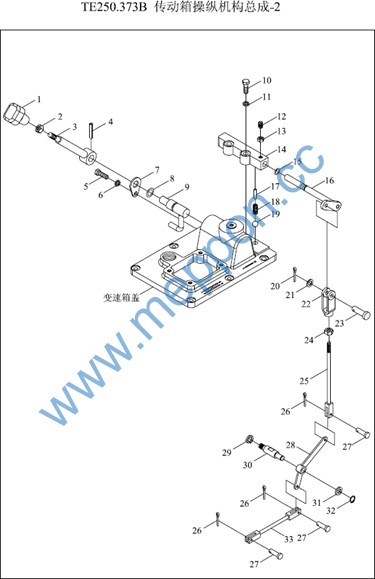

TE250.373B-2 37.3.2-传动箱操纵机构总成-2 TRANSMISSION CONTROL MECHANISM ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT250.37.037 |
副变速操纵手柄 |
AUXILIARY GEARSHIFT CONTROL HANDLE |
1 |
2011-03_ |
10 |
GBT5783-M10X40-A3L |
螺栓 |
BOLT |
2 |
2011-11_ |
11 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
2 |
2011-11_ |
12 |
FT250.37.249 |
固定螺钉 |
FIXING SCREW |
1 |
2011-11_ |
14 |
FT250.37.254 |
联锁压座 |
INTERLOCKING PRESS SEAT |
1 |
2011-11_ |
16 |
TE250.373B.5 |
联锁轴焊合 |
INTERLOCKING SHAFT WELDMENT |
1 |
2011-11_ |
17 |
FT250.37.250 |
固定销 |
FIXING PIN |
3 |
2011-11_ |
18 |
FT250.37.148 |
拨叉轴锁定弹簧 |
FORK SHAFT LOCKING SPRING |
3 |
2011-11_ |
18 |
FT250.37.148 |
拨叉轴锁定弹簧 |
FORK SHAFT LOCKING SPRING |
3 |
2011-11_ |
19 |
GBT308-8.731-G200-b |
钢球 |
BALL |
3 |
2011-11_ |
2 |
GBT6170-M10-A3L |
螺母 |
NUT |
1 |
2011-03_ |
20 |
GBT91-3.2X20-A0P |
开口销 |
PIN |
1 |
2011-11_ |
20 |
GBT91-3.2X20-A0P |
开口销 |
PIN |
1 |
2011-11_ |
21 |
GBT97.1-8-A0P |
平垫圈 |
WASHER |
1 |
2011-11_ |
22 |
FT250.43.103 |
制动拉杆调整叉 |
BRAKE PULL ROD ADJUSTING FORK |
1 |
2011-11_ |
24 |
GBT6170-M8-A2L |
螺母 |
NUT |
1 |
2011-11_ |
25 |
TE250.373B.2 |
拉杆焊合(一) |
PULL ROD WELDMENT (1) |
1 |
2011-11_ |
26 |
GBT91-2.0X10-A0P |
开口销 |
PIN |
3 |
2011-11_ |
27 |
GBT882-B8×28 |
销轴 |
PIN |
3 |
2011-03_ |
28 |
TE250.373B.3 |
轴套焊合 |
SHAFT SLEEVE WELDMENT |
1 |
2011-11_ |
29 |
GBT93-12-A0P |
垫圈 |
WASHER |
1 |
2011-11_ |
3 |
FT250.37.020 |
副变速操纵杆焊合 |
AUXILIARY GEARSHIFT CONTROL ROD |
1 |
2011-03_ |
30 |
TE250.373B-04 |
螺柱 |
WELDMENT |
1 |
2011-11_ |
31 |
GBT848-12-A0P |
小垫圈 |
STUD |
1 |
2011-11_ |
32 |
GBT894.1-12 |
轴用弹性挡圈 |
WASHER |
1 |
2011-11_ |
