LOVOL FT254 TL1A254-001K Tractor Parts Catalogue 07
TE254.311J-2.1 31.2.1-前驱动桥总成-2.1(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
27 |
Q614B01 |
方头锥形螺塞 |
SQUARE HEAD TAPERED SCREW PLUG |
1 |
2011-11_ |
28 |
GBT93-6 |
垫圈 |
WASHER |
4 |
2011-11_ |
29 |
GBT5783-M6X20-A2L |
螺栓 |
BOLT |
4 |
2011-11_ |
3 |
FT254.31F.104 |
滑动轴套 |
SLIDING BUSHING |
1 |
2011-11_ |
4 |
GBT3452.1-34.5X3.55G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
5 |
FT254.31F.105 |
转向轴座 |
STEERING SHAFT SEAT |
1 |
2011-11_ |
6 |
FT254.31F.102 |
密封垫 |
SEAL GASKET |
1 |
2011-11_ |
7 |
GBT5783-M10X25-A3L |
螺栓 |
BOLT |
7 |
2011-11_ |
8 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
7 |
2011-11_ |
9 |
GBT96.1-10-A0P |
大垫圈 |
WASHER |
1 |
2011-11_ |

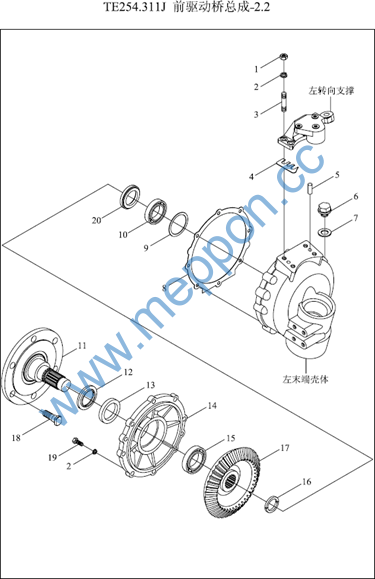

TE254.311J-2.2 31.2.2-前驱动桥总成-2.2 FRONT DRIVING AXLE ASSEMBLY-2.2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 |
TE254.311J.1 |
左侧传动总成 |
LEFT TRANSMISSION ASSEMBLY |
1 |
2011-11_ |
1 |
GBT6171-M10X1.25-A2L |
1型六角螺母 |
NUT |
4 |
2011-11_ |
1 |
GBT6171-M10X1.25-A2L |
1型六角螺母 |
NUT |
4 |
2011-11_ |
10 |
GBT276-6206 |
深沟球轴承 |
BEARING |
1 |
2011-11_ |
11 |
FT254.31F.111 |
前驱动轴 |
FRONT DRIVING SHAFT |
1 |
2004-01_ |
11 |
FT254.31F.111a |
前驱动轴 |
FRONT DRIVING SHAFT |
1 |
2008-04_ |
12 |
FT254.31F.113 |
防尘圈 |
1 |
2011-11_ |
|
13 |
GBT9877.1-B507210D |
油封 |
OIL SEAL |
1 |
2011-11_ |
14 |
FT254.31F.109 |
末端大盖 |
END BIG COVER |
1 |
2011-11_ |
15 |
GBT276-6307 |
深沟球轴承 |
BEARING |
1 |
2011-11_ |
16 |
FT254.31F.112a |
钢丝挡圈 |
SNAP RING |
1 |
2008-04_ |
16 |
FT254.31F.112 |
钢丝挡圈 |
SNAP RING |
1 |
2004-01_ |
17 |
FT254.31F.110 |
末端大齿轮 |
END BIG GEAR |
1 |
2004-01_ |
17 |
FT254.31F.110 |
末端大齿轮 |
END BIG GEAR |
1 |
2004-01_ |
17 |
FT254.31F.110b |
末端大齿轮 |
END BIG GEAR |
1 |
2010-11_ |
17 |
FT254.31F.110a |
末端大齿轮 |
END BIG GEAR |
1 |
2008-04_ |
18 |
FT254.31F.177 |
滚花螺栓 |
BOLT |
6 |
2011-11_ |
19 |
GBT5783-M10X30-A3L |
螺栓 |
BOLT |
8 |
2011-11_ |
2 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
12 |
2011-11_ |
20 |
FT254.31F.178 |
定位环 |
LOCATING RING |
1 |
2011-11_ |
3 |
GBT899-AM10-M10X1.25X30-8.8-A2L |
双头螺柱 |
8.8-A3L STUD |
4 |
2011-11_ |
4 |
FT254.31F.107 |
调整垫 |
ADJUSTING GASKET |
2 |
2011-11_ |
5 |
GBT119.2-B8X20-A0P |
圆柱销 |
PIN |
2 |
2011-11_ |
6 |
FT254.31F.175 |
螺塞 |
SCREW PLUG |
1 |
2011-11_ |
7 |
FT254.31F.176 |
垫圈 |
WASHER |
1 |
2011-11_ |
TE254.311J-2.2 31.2.2-前驱动桥总成-2.2(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
8 9 |
FT254.31F.114 FT254.31F.115 |
调整垫调整垫 |
ADJUSTING GASKET ADJUSTING GASKET |
1 1 |
2011-11_ 2011-11_ |

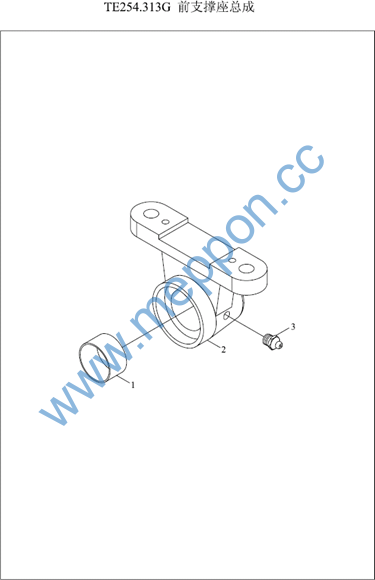

TE254.313G 31.3-前支撑座总成 31.3-FRONT SUPPORT SEAT ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 2 3 |
FT254.31F.136 TE254.313G-01 JBT7940.1-M10X1 |
滑动轴套前支撑座 直通式压注油杯 |
SLIDING BUSHING FRONT SUPPORT SEAT STRAIGHT PRESSURE FILLING OIL CUP |
1 1 1 |
2011-11_ 2011-11_ 2011-11_ |

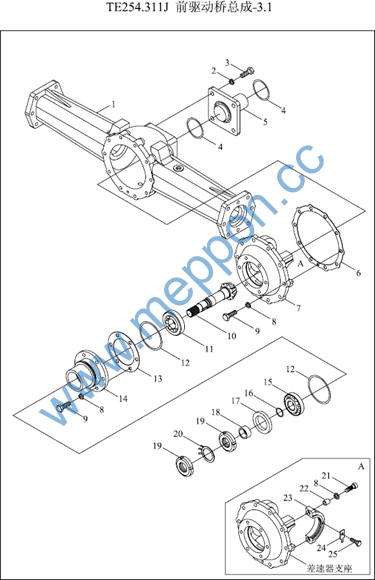

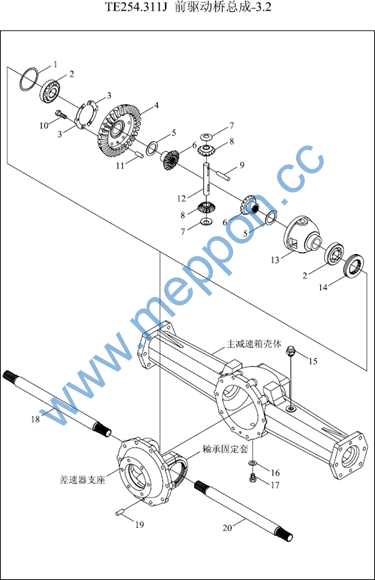

TE254.311J-3.1 31.3.1-前驱动桥总成-3.1 FRONT DRIVING AXLE ASSEMBLY-3.1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 |
TE254.311J.3 |
主减速箱总成 |
MAIN REDUCER BOX ASSEMBLY |
1 |
2011-11_ |
1 |
TE254.311J.3-01 |
主减速箱壳体 |
MAIN REDUCER BOX HOUSING |
1 |
2011-11_ |
10 |
FT254.31F.127 |
输入螺伞齿轮轴 |
INPUT SPIRAL BEVEL GEAR SHAFT |
1 |
2011-11_ |
11 |
GBT297-31306 |
圆锥滚子轴承 |
BEARING |
1 |
2011-11_ |
11 |
GBT297-31306 |
圆锥滚子轴承 |
BEARING |
1 |
2011-11_ |
12 |
GBT3452.1-73.0X3.55G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
2 |
2011-11_ |
13 |
FT254.31F.131 |
调整垫 |
ADJUSTING GASKET |
1 |
2011-11_ |
14 |
FT254.31F.130 |
后支撑轴 |
REAR SUPPORT SHAFT |
1 |
2011-11_ |
15 |
GBT297-32006 |
轴承 |
BEARING |
1 |
2011-11_ |
16 |
GBT3452.1-23.6X2.65G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
17 |
GBT9877.1-FB35X55X8B |
内包骨架旋转轴唇形密封 |
O RING |
1 |
2011-11_ |
18 |
FT254.31F.128 |
油封衬套 |
OIL SEAL BUSH |
1 |
2011-11_ |
19 |
GBT810-M27X1.5 |
小圆螺母 |
NUT |
2 |
2011-11_ |
2 |
GBT93-12-AOP |
垫圈 |
WASHER |
4 |
2011-11_ |
20 |
GBT858-27 |
垫圈 |
WASHER |
1 |
2011-11_ |
21 |
GBT70.1-M10X40 |
内六角圆柱头螺钉 |
SCREW |
2 |
|
22 |
FT254.31F.152 |
定位套 |
LOCATING SLEEVE |
2 |
2011-11_ |
23 |
FT254.31F.139 |
轴承固定套 |
BEARING FIXING SLEEVE |
1 |
2011-11_ |
23 |
FT254.31F.139 |
轴承固定套 |
BEARING FIXING SLEEVE |
1 |
2011-11_ |
24 |
FT254.31F.141 |
止动垫片 |
THRUST WASHER |
1 |
2011-11_ |
25 |
GBT5783-M8X16-A2L |
螺栓 |
BOLT |
1 |
2011-11_ |
3 |
GBT5783-M12X30-A3L |
螺栓 |
BOLT |
4 |
2011-11_ |
4 |
GBT3452.1-63.0X3.55G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
2 |
2011-11_ |
5 |
TE254.311G.3-02 |
前支撑轴 |
FRONT SUPPORT SHAFT |
1 |
2011-11_ |
6 |
FT254.31F.132 |
调整垫 |
ADJUSTING GASKET |
1 |
2011-11_ |
TE254.311J-3.1 31.3.1-前驱动桥总成-3.1(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
7 8 9 |
TE254.311G.3-01 GBT93-10-AOP GBT5783-M10X30-A3L |
差速器支座垫圈 螺栓 |
DIFFERENTIAL SEAT WASHER BOLT |
1 18 16 |
2011-11_ 2011-11_ 2011-11_ |
