LOVOL FT1254 TF1254-F153F1K Tractor Parts Catalogue 21
TF1204.504 50.4-发动机输油管总成 50.4-ENGINE OIL OUTPUT PIPE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TF1004.504.1 |
输油管总成 |
OIL CONVEYING PIPE ASSEMBLY |
1 |
2011-11_ |
10 |
Q673B13 |
钢带型弹性环箍 |
CLAMP |
2 |
2011-11_ |
11 |
TF1004.502-02 |
呼吸管 |
BREATH PIPE |
1 |
2011-11_ |
12 |
FT65.50.106 |
空心螺栓 |
HOLLOW BOLT |
1 |
2011-11_ |
13 |
JBT982-14 |
组合密封垫圈 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
13 |
JBT982-14 |
组合密封垫圈 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
14 |
FT800A.50.162 |
油管接头 |
JOINT |
1 |
2011-11_ |
2 |
GBT5781-M10X60-A2L |
六角头螺栓 |
BOLT |
2 |
2011-11_ |
3 |
TF1004.504.2 |
出油管总成 |
OIL OUTLET PIPE ASSEMBLY |
1 |
2011-11_ |
4 |
TG1204.504.3 |
旋装柴滤器总成 |
FUEL FILTER ASSEMBLY |
1 |
2011-11_ |
5 |
GBT5781-M8X25-A2L |
六角头螺栓 |
BOLT |
2 |
2011-11_ |
6 |
GBT93-8-A0P |
垫圈 |
WASHER |
2 |
2011-11_ |
7 |
TF1204.504-01 |
柴滤器支架 |
FUEL FILTER BRACKET |
1 |
2011-11_ |
7 |
TF1204.504-01 |
柴滤器支架 |
FUEL FILTER BRACKET |
1 |
2011-11_ |
8 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
2 |
2011-11_ |
9 |
GBT6170-M10-A3L |
螺母 |
NUT |
2 |
2011-11_ |

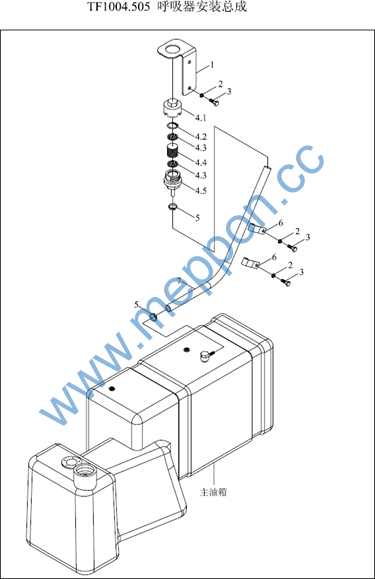

TF1004.505 50.5-呼吸器安装总成 50.5-BREATHER INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TG1204.505-04 |
呼吸器安装板 |
BREATHER INSTALLATION PLATE |
1 |
2011-11_ |
2 |
GBT93-8-A0P |
垫圈 |
WASHER |
4 |
2011-11_ |
3 |
GBT5781-M8X20-A2L |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
3 |
GBT5781-M8X20-A2L |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
4 |
TF1004.505.1 |
呼吸器总成 |
1 |
2011-11_ |
|
4.1 |
FT700.55D.136 |
呼吸器盖 |
RESPIRATOR COVER |
1 |
2011-11_ |
4.1 |
FT700.55D.136 |
呼吸器盖 |
RESPIRATOR COVER |
1 |
2011-11_ |
4.2 |
GBT893.1-26 |
孔用弹性挡圈 |
SNAP RING |
1 |
2011-11_ |
4.3 |
FT650.40.167 |
座板 |
SEAT PLATE |
2 |
2011-11_ |
4.4 |
FT700.55D.109 |
呼吸器滤芯 |
BREATH FILTER ELEMENT |
1 |
2011-11_ |
4.5 |
TF1004.505.1-01 |
呼吸器体 |
BREATHER BODY |
1 |
2011-11_ |
5 |
Q673B13 |
钢带型弹性环箍 |
CLAMP |
2 |
2011-11_ |
6 |
TD800.811-08 |
管夹2 |
PIPE CLAMP 2 |
2 |
2011-11_ |
7 |
TF1004.505-01 |
排气管 |
EXHAUST PIPE |
1 |
2011-11_ |

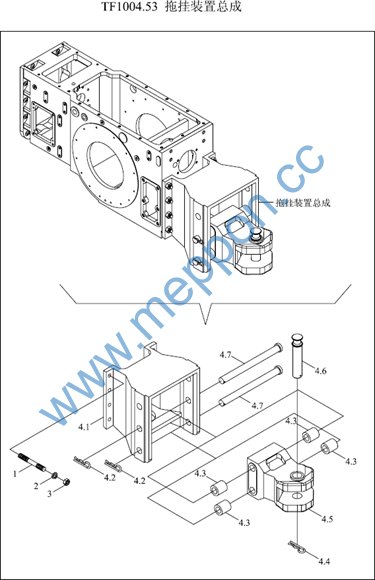

TF1004.53 53-拖挂装置总成 53-TOW EQUIPMENT ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT899-GM16-M16X40-A3L |
双头螺柱 |
8.8-A3L STUD |
8 |
2011-11_ |
2 |
GBT93-16-A0P |
弹簧垫圈 |
SPRING WASHER |
8 |
2011-11_ |
3 |
GBT6170-M16 |
螺母 |
NUT |
8 |
2004-01_ |
4 |
TF1004.53.1 |
拖挂装置组合 |
TOW MECHANISM COMBINATION |
1 |
2011-11_ |
4.1 |
TF1004.53.1-02a |
固定架 |
FIXING BRACKET |
1 |
2006-06_ |
4.2 |
FT800.35.112 |
弹性锁销 |
SPRING LOCK PIN |
2 |
2011-11_ |
4.3 |
TF1004.53.1-05 |
隔套1 |
SPACER BUSH 1 |
4 |
2011-11_ |
4.4 |
FT800.53.111 |
弹簧锁销 |
SPRING LOCK PIN |
1 |
2011-11_ |
4.5 |
TF1004.53.1-01 |
拖挂架 |
TOW BRACKET |
1 |
2011-11_ |
4.5 |
TF1004.53.1-01a |
拖挂架 |
TOW BRACKET |
1 |
2014-02_ |
4.6 |
FT800.53.102 |
连接销轴 |
CONNECTING PIN SHAFT |
1 |
2011-11_ |
4.7 |
TF1004.53.1-04a |
拖挂销 |
TOW PIN |
2 |
2006-06_ |

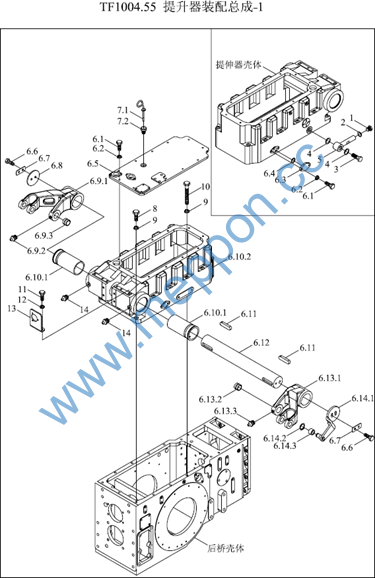

TF1004.55-1 55.1-提升器装配总成-1 LIFTER INSTALLATION ASSEMBLY-7-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT804.42.110 |
螺堵 |
SCREW PLUG |
1 |
2011-11_ |
10 |
TF1004.55-01 |
螺栓 |
BOLT |
10 |
2011-11_ |
10 |
TF1004.55-01 |
螺栓 |
BOLT |
10 |
2011-11_ |
12 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
2 |
2011-11_ |
13 |
TF1004.55-06 |
连接板 |
CONNECTING PLATE |
1 |
2011-11_ |
14 |
JBT7940.1-M10X1 |
直通式压注油杯 |
STRAIGHT PRESSURE FILLING OIL CUP |
2 |
2011-11_ |
2 |
JBT982-18 |
组合密封垫圈 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
2 |
JBT982-18 |
组合密封垫圈 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
3 |
FT800.55A.118 |
空心螺栓 |
HOLLOW BOLT |
1 |
2011-11_ |
4 |
JBT982-24 |
组合密封垫圈 |
COMBINED SEAL GASKET |
2 |
2011-11_ |
5 |
FT800.55A.016 |
铰接头总成 |
HINGE JOINT ASSEMBLY |
1 |
2011-11_ |
6 |
TF1004.55.9 |
提升器总成 |
LIFTER ASSEMBLY |
1 |
2011-11_ |
6.1 |
GBT5783-M8X30-A2L |
螺栓 |
BOLT |
11 |
2011-11_ |
6.1 |
TF1004.55.9.1 |
提升器壳体压装总成 |
LIFTER HOUSING ASSEMBLY |
1 |
2011-11_ |
6.101 |
TF1004.55.9.1-01 |
铜轴套 |
COPPER SHAFT SLEEVE |
2 |
2011-11_ |
6.102 |
TF1004.55.9.1-02a |
提升器壳体 |
LIFTER HOUSING |
0 |
2009-11_ |
6.102 |
TF1004.55.9.1-02 |
提升器壳体 |
LIFTER HOUSING |
1 |
2004-01_ |
6.11 |
GBT1096-20X12X80 |
平键 |
FLAT KEY |
2 |
2011-11_ |
6.12 |
TF1004.55.9-02 |
提升轴 |
LIFTING SHAFT |
1 |
2011-11_ |
6.13 |
TD800.55.5 |
右提升臂 |
RIGHT LIFTING ARM |
1 |
2011-11_ |
6.131 |
TD800.55.5-01a |
右提升臂 |
RIGHT LIFTING ARM |
1 |
2011-11_ |
6.132 |
TD800.55.4-02 |
衬套 |
SLEEVE |
1 |
2011-11_ |
6.133 |
JBT7940.1-M10X1 |
直通式压注油杯 |
STRAIGHT PRESSURE FILLING OIL CUP |
1 |
2011-11_ |
6.14 |
TD800.55.1 |
反馈臂总成 |
FEEDBACK ARM ASSEMBLY |
1 |
2011-11_ |
6.141 |
TD800.55.1.1 |
反馈臂焊合 |
FEEDBACK ARM WELDMENT |
1 |
2011-11_ |
TF1004.55-1 55.1-提升器装配总成-1(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
6.142 |
GBT894.1-20 |
挡圈20 |
BLCOKING RING |
1 |
2011-11_ |
6.143 |
TD800.55.1-01 |
滚轮 |
1 |
2011-11_ |
|
6.2 |
GBT93-8-A0P |
垫圈 |
WASHER |
11 |
2011-11_ |
6.3 |
FT65.55.167 |
挡板 |
RETAINER PLATE |
1 |
2011-11_ |
6.4 |
GBT3452.1-21.2X2.65G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
6.5 |
TF1004.55.9-01a |
提升器上盖 |
LIFTER UPPER COVER |
0 |
2010-04_ |
6.5 |
TF1004.55.9-01 |
提升器上盖 |
LIFTER UPPER COVER |
1 |
2004-01_ |
6.5 |
TF1004.55.9-01 |
提升器上盖 |
LIFTER UPPER COVER |
1 |
2004-01_ |
6.6 |
GBT5783-M10X20-A3L |
螺栓 |
BOLT |
4 |
2011-11_ |
6.7 |
FT800.55A.112 |
止动垫 |
THRUST WASHER |
2 |
2011-11_ |
6.8 |
FT800.55A.115 |
提升臂压板 |
LIFTING ARM PRESSURE PLATE |
1 |
2011-11_ |
6.9 |
TD800.55.4 |
左提升臂 |
LEFT LIFTING ARM |
1 |
2011-11_ |
6.91 |
TD800.55.4-01a |
左提升臂 |
LEFT LIFTING ARM |
1 |
2011-11_ |
6.92 |
JBT7940.1-M10X1 |
直通式压注油杯 |
STRAIGHT PRESSURE FILLING OIL CUP |
1 |
2011-11_ |
6.93 |
TD800.55.4-02 |
衬套 |
SLEEVE |
1 |
2011-11_ |
7 |
TF1004.55.6 |
油位标尺总成 |
DIPSTICK ASSEMBLY |
1 |
2013-03_ |
7 |
FT800.55A.011 |
油位标尺总成 |
DIPSTICK ASSEMBLY |
1 |
2013-03_ |
7.1 |
TF1004.55.6.1 |
油尺焊合 |
OIL DIPSTICK WELDMENT |
1 |
2011-11_ |
7.2 |
TF1004.55.6-01 |
橡胶座 |
RUBBER SEAT |
1 |
2011-11_ |
9 |
GBT93-12-A0P |
垫圈 |
WASHER |
13 |
2011-11_ |

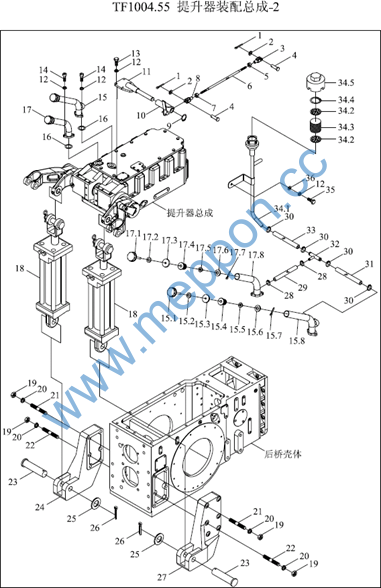

TF1004.55-2 55.2-提升器装配总成-2 LIFTER INSTALLATION ASSEMBLY-7-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT91-2X12-A0P |
开口销 |
PIN |
2 |
2011-11_ |
10 |
TF1004.55.1 |
反馈杆件焊合 |
FEEDBACK ROD WELDMENT |
1 |
2011-11_ |
11 |
TF1004.55.3 |
支承轴焊合 |
SUPPORT SHAFT WELDMENT |
1 |
2011-11_ |
11 |
TF1004.55.3 |
支承轴焊合 |
SUPPORT SHAFT WELDMENT |
1 |
2011-11_ |
12 |
GBT93-8-A0P |
垫圈 |
WASHER |
20 |
2011-11_ |
13 |
GBT5783-M8X30-A2L |
螺栓 |
BOLT |
15 |
2011-11_ |
14 |
GBT70.1-M8X25-A2L |
内六角圆柱头螺钉 |
SCREW |
4 |
2011-11_ |
15 |
TF1004.55.4 |
提升器加油口总成 |
LIFTER OIL FILLING CAP ASSEMBLY |
1 |
2011-11_ |
15.1 |
FT700.55D.029 |
手轮总成Ⅰ |
HANDLE WHEEL ASSEMBLY I |
1 |
2011-11_ |
15.2 |
JBT982-8 |
组合垫圈 |
COMBINED GASKET |
1 |
2011-11_ |
15.3 |
FT700.55D.129 |
盖板 |
COVER PLATE |
1 |
2011-11_ |
15.4 |
FT700.55D.128 |
张紧胶套 |
TENSION RUBBER SLEEVE |
1 |
2011-11_ |
15.5 |
FT700.55D.028 |
调节螺母焊合 |
ADJUSTING NUT WELDMENT |
1 |
2011-11_ |
15.6 |
GBT97.1-8-A0P |
平垫圈 |
WASHER |
1 |
2011-11_ |
15.7 |
GBT91-3.2X16-A0P |
开口销 |
PIN |
1 |
2011-11_ |
15.8 |
TF1004.55.4.1 |
加油口焊接2 |
FILLING CAP WELDMENT 2 |
1 |
2011-11_ |
16 |
GBT3452.1-32.5X1.80G |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
2 |
2011-11_ |
17 |
TF1004.55.5 |
传动系加油管总成 |
TRANSMISSION SYSTEM OIL FILLER PIPE |
1 |
2011-11_ |
17.1 |
FT700.55D.029 |
手轮总成Ⅰ |
ASSEMBLY |
1 |
2011-11_ |
17.2 |
JBT982-10 |
组合密封垫圈 |
HANDLE WHEEL ASSEMBLY I |
2 |
2004-01_ |
COMBINED SEAL GASKET |
|||||
17.2 |
JBT982-10 |
组合密封垫圈 |
2 |
2004-01_ |
|
17.3 |
FT700.55D.129 |
盖板 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
17.4 |
FT700.55D.128 |
张紧胶套 |
COVER PLATE |
1 |
2011-11_ |
17.5 |
FT700.55D.028 |
调节螺母焊合 |
TENSION RUBBER SLEEVE |
1 |
2011-11_ |
17.6 |
GBT97.1-8-A0P |
平垫圈 |
ADJUSTING NUT WELDMENT |
1 |
2011-11_ |
TF1004.55-2 55.2-提升器装配总成-2(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
17.7 |
GBT91-3.2X16-A0P |
开口销 |
PIN |
1 |
2011-11_ |
17.8 |
TF1004.55.5.1 |
加油口焊接总成 |
TRANSMISSION PIPE |
1 |
2011-11_ |
18 |
TF1004.55.8 |
提升油缸总成 |
LIFTING CYLINDER ASSEMBLY |
2 |
2011-11_ |
19 |
GBT6170-M16-A3L |
螺母 M16-A3L |
NUT |
12 |
2011-11_ |
2 |
GBT97.1-6-A0P |
平垫圈 |
WASHER |
2 |
2011-11_ |
20 |
GBT93-16-A0P |
弹簧垫圈 |
SPRING WASHER |
12 |
2011-11_ |
21 |
GBT899-M16X88-8.8-A3L |
双头螺柱 |
8.8-A3L STUD |
4 |
2011-11_ |
22 |
GBT899-GM16-M16X80-8.8-A3L |
双头螺柱 |
8.8-A3L STUD |
8 |
2011-11_ |
23 |
FT800.55A.116 |
销轴 |
PIN |
2 |
2011-11_ |
24 |
TF1004.55-09 |
左油缸支架 |
LEFT OIL CYLINDER BRACKET |
1 |
2011-11_ |
24 |
FT800.55A.114c |
右油缸支架 |
RIGHT OIL CYLINDER BRACKET |
1 |
2013-01_ |
25 |
FT800.55A.105 |
垫圈 |
WASHER |
2 |
2011-11_ |
26 |
GBT91-6.3X40-A0P |
开口销 |
PIN |
2 |
2011-11_ |
27 |
TF1004.55-10 |
右油缸支架 |
RIGHT OIL CYLINDER BRACKET |
1 |
2011-11_ |
27 |
FT800.55A.104c |
左油缸支架 |
LEFT OIL CYLINDER BRACKET |
1 |
2013-01_ |
28 |
JBT8870-d12 |
喉箍 |
HOOP |
2 |
2011-11_ |
29 |
TF1004.55-08 |
连接胶管3 |
CONNECTING RUBBER HOSE 3 |
1 |
2011-11_ |
3 |
FT804A.58L.133 |
右旋拉杆叉 |
RIGHT REVOLVING PULL ROD FORK |
1 |
2011-11_ |
30 |
JBT8870-d16 |
喉箍 |
HOOP |
3 |
2011-11_ |
31 |
TF1004.55-07 |
连接胶管 |
CONNECTING RUBBER PIPE |
1 |
2011-11_ |
32 |
TF1004.55.7 |
3通 |
TEE |
1 |
2011-11_ |
32 |
TF1004.55.7 |
3通 |
TEE |
1 |
2011-11_ |
33 |
TF1004.55-05 |
连接胶管2 |
CONNECTING RUBBER HOSE 2 |
1 |
2011-11_ |
33 |
TF1004.55-05 |
连接胶管2 |
CONNECTING RUBBER HOSE 2 |
1 |
2011-11_ |
34 |
TD800.55.6 |
呼吸器总成 |
1 |
2011-11_ |
