LOVOL FT1254 TF1254-F153F1K Tractor Parts Catalogue 20
TD800.487 48.7-组合仪表总成 48.7-COMBINED INSTRUMENT ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 1 1 |
FT65.48.610c FT700.48G.061b FT700.48G.061a |
组合仪表总成组合仪表总成组合仪表总成 |
COMBINED INSTRUMENT ASSEMBLY COMBINED INSTRUMENT ASSEMBLY COMBINED INSTRUMENT ASSEMBLY |
1 1 1 |
2010-01_ 2009-05_ |

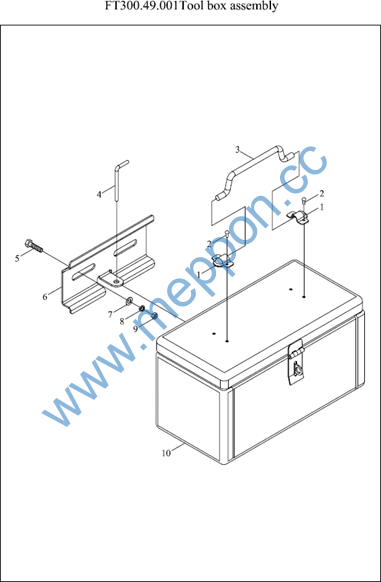

FT300.49.001 49-工具箱总成 49-TOOL BOX ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5783-M12X25-A3L |
六角头螺栓 |
BOLT |
2 |
2011-11_ |
1 |
FT65.49.101 |
提手座 |
HANDLE SEAT |
2 |
2003-11_ |
10 |
FT300.49.012 |
工具箱焊合总成 |
TOOL BOX WELDMENT ASSEMBLY |
1 |
2003-11_ |
2 |
GBT 867-4X8 |
半圆头铆钉 |
RIVET |
2 |
2003-11_ |
3 |
FT65.49.115 |
提手 |
HANDLE |
1 |
2003-11_ |
4 |
FT65.49.102 |
插销 |
CROSS PIN |
1 |
2003-11_ |
5 |
GBT5783-M12X35-A3L |
螺栓 |
BOLT |
2 |
2003-11_ |
5 |
GBT5783-M12X35-A3L |
螺栓 |
BOLT |
2 |
2003-11_ |
6 |
FT65.49.103 |
固定支板 |
FIXING SUPPORT PLATE |
1 |
2003-11_ |
7 |
GBT97.1-12-A0P |
平垫圈 |
WASHER |
2 |
2003-11_ |
8 |
GBT93-12-A0P |
垫圈 |
WASHER |
2 |
2003-11_ |
9 |
GBT6170-M12-A3L |
螺母 |
NUT |
2 |
2003-11_ |

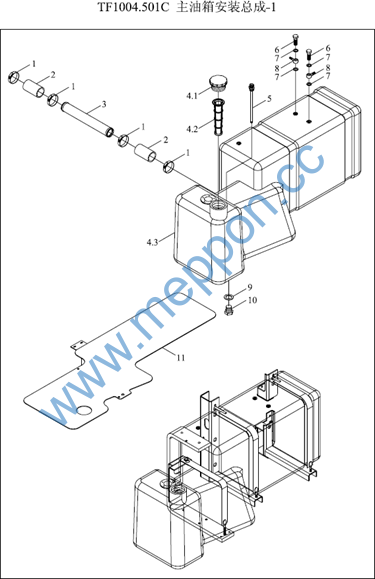

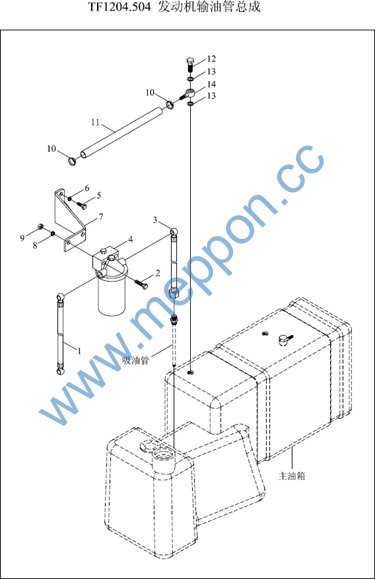

TF1004.501C-1 50.1.1-主油箱安装总成-1 MAIN OIL TANK INSTALLATION ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
Q67670 |
B型蜗杆传动式软管环箍 |
B-TYPE WORM TRANSMISSION HOSE CLAMP |
4 |
2011-11_ |
10 |
Q617B20 |
六角头螺塞 |
SCREW PLUG |
1 |
2011-11_ |
11 |
TF1004.501.5 |
主油箱护板焊合 |
MAIN OIL TANK GUARD PLATE WELDMENT |
1 |
2011-11_ |
11 |
TF1004.501.5 |
主油箱护板焊合 |
MAIN OIL TANK GUARD PLATE WELDMENT |
1 |
2011-11_ |
2 |
TG1204.501-02 |
连接管 |
CONNECTING HOSE |
2 |
2011-11_ |
3 |
TG1204.501-03 |
主副油箱连接管 |
MAIN/ASSISTANT OIL TANK CONNECTING PIPE |
1 |
2011-11_ |
4 |
TF1004.501.1 |
主油箱总成 |
MAIN OIL TANK ASSEMBLY |
1 |
2011-11_ |
4.1 |
TF1004.501.1-01 |
油箱盖 |
OIL TANK COVER |
1 |
2011-11_ |
4.2 |
TF1004.501.1-02 |
滤网 |
SCREEN |
1 |
2011-11_ |
4.3 |
TF1004.501.1-03 |
主油箱壳体 |
MAIN OIL TANK HOUSING |
1 |
2011-11_ |
5 |
TF1004.501.8 |
吸油管总成 |
OIL SUCTION PIPE ASSEMBLY |
1 |
2011-11_ |
6 |
FT354.40E.172 |
空心螺栓 |
HOLLOW BOLT |
2 |
2011-11_ |
7 |
JBT982-14 |
组合密封垫圈 |
COMBINED SEAL GASKET |
4 |
2011-11_ |
7 |
JBT982-14 |
组合密封垫圈 |
COMBINED SEAL GASKET |
4 |
2011-11_ |
8 |
TF1004.501-04 |
油管接头 |
JOINT |
2 |
2011-11_ |
9 |
JBT982-20 |
组合密封垫圈 |
COMBINED SEAL GASKET |
1 |
2011-11_ |

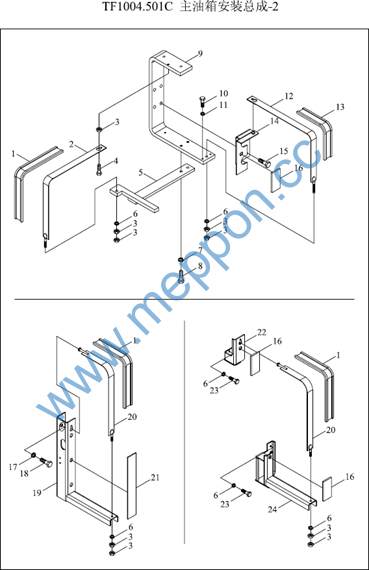

TF1004.501C-2 50.1.2-主油箱安装总成-2 MAIN OIL TANK INSTALLATION ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT800A.50.209 |
主油箱轧带橡胶条 |
MAIN OIL TANK BELT RUBBER STRIP |
3 |
2011-11_ |
10 |
GBT5783-M8X25-A2L |
螺栓 |
BOLT |
2 |
2011-11_ |
11 |
GBT93-8-A0P |
垫圈 |
WASHER |
2 |
2011-11_ |
12 |
TF1004.501.7 |
主油箱短扎带 |
MAIN OIL TANK SHORT BELT |
1 |
2011-11_ |
13 |
TF1004.501-02 |
主油箱短扎带橡胶垫 |
MAIN OIL TANK SHORT BELT RUBBER GASKET |
1 |
2011-11_ |
14 |
TF1004.501.6 |
主油箱挡板焊合 |
MAIN OIL TANK RETAINER PLATE WELDMENT |
1 |
2011-11_ |
15 |
GBT5783-M16X55 |
螺栓16X55 |
BOLT |
4 |
2004-01_ |
16 |
TD800.501-05 |
油箱短胶垫 |
OIL TANK SHORT RUBBER GASKET |
3 |
2011-11_ |
17 |
GBT93-16-A0P |
弹簧垫圈 |
SPRING WASHER |
2 |
2011-11_ |
18 |
GBT5783-M16X30 |
六角头螺栓 |
BOLT |
2 |
2004-01_ |
19 |
TF1004.501.2 |
主油箱前支架焊合 |
MAIN OIL TANK FRONT BRACKET WELDMENT |
1 |
2011-11_ |
2 |
TG1204.502.7 |
副油箱扎带焊合(二) |
AUXILIARY OIL TANK FASTENING TIE |
1 |
2011-11_ |
20 |
FT800A.50.051 |
主油箱轧带总成 |
WELDMENT(2) |
2 |
2011-11_ |
20 |
FT800A.50.051 |
主油箱轧带总成 |
MAIN OIL TANK BELT ASSEMBLY |
2 |
2011-11_ |
21 |
TF1004.501-03 |
主油箱橡胶垫 |
MAIN OIL TANK BELT ASSEMBLY |
1 |
2011-11_ |
MAIN OIL TANK RUBBER WASHER |
|||||
22 |
TF1004.501.4 |
上支架焊合 |
1 |
2011-11_ |
|
23 |
GBT5783-M10X20-A3L |
螺栓 |
UPPER BRACKET WELDMENT |
5 |
2011-11_ |
24 |
TF1004.501.3 |
下支架焊合 |
BOLT |
1 |
2011-11_ |
3 |
GBT6170-M10-A3L |
螺母 |
LOWER BRACKET WELDMENT |
9 |
2011-11_ |
4 |
GBT5783-M10X30 |
六角头螺栓 |
NUT |
1 |
2011-11_ |
BOLT |
|||||
5 |
TF1004.501.11 |
主油箱前托板焊合 |
1 |
2011-11_ |
|
6 |
GBT93-10-A0P |
标准型弹簧垫圈 |
MAIN OIL TANK FRONT SPLINT WELDMENT |
8 |
2011-11_ |
7 |
GBT93-12-A0P |
垫圈 |
WASHER |
2 |
2011-11_ |
8 |
GBT5783-M12X35-A3L |
螺栓 |
WASHER |
2 |
2011-11_ |
8 |
GBT5783-M12X35-A3L |
螺栓 |
BOLT |
2 |
2011-11_ |
TF1004.501C-2 50.1.2-主油箱安装总成-2(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
9 |
TF1004.501C.1 |
主油箱支撑架焊合 |
MAIN OIL TANK BRACKET WELDMENT |
1 |
2011-11_ |

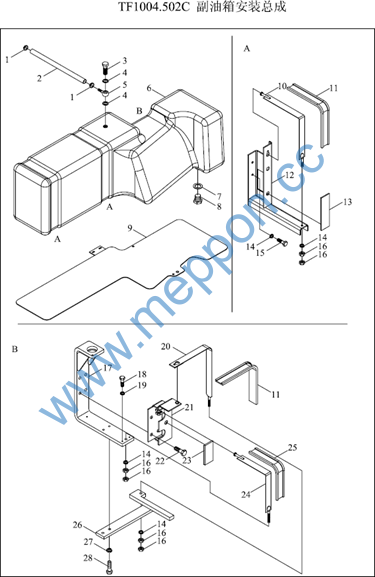

TF1004.502C 50.2-副油箱安装总成 50.2-AUXILIARY OIL TANK INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
Q673B13 |
钢带型弹性环箍 |
CLAMP |
2 |
2011-11_ |
10 |
TF1004.502.7 |
副油箱后扎带焊合 |
AUXILIARY OIL TANK REAR TIE WELDMENT |
2 |
2011-11_ |
11 |
TD800.502-02 |
副油箱扎带橡胶条 |
AUXILIARY OIL TANK FASTENING TIE RUBBER |
3 |
2011-11_ |
12 |
TF1004.502.2 |
副油箱支架焊合 |
STRIP |
2 |
2011-11_ |
13 |
TF1004.502-03 |
副油箱胶垫 |
AUXILIARY OIL TANK BRACKET WELDMENT |
2 |
2011-11_ |
AUXILIARY OIL TANK RUBBER WASHER |
|||||
14 |
GBT93-10-A0P |
标准型弹簧垫圈 |
8 |
2011-11_ |
|
15 |
GBT5783-M10X20-A3L |
螺栓 |
WASHER |
4 |
2011-11_ |
16 |
GBT6170-M10-A3L |
螺母 |
BOLT |
8 |
2011-11_ |
17 |
TF1004.501C.1 |
主油箱支撑架焊合 |
NUT |
1 |
2011-11_ |
18 |
GBT5783-M8X25-A2L |
螺栓 |
MAIN OIL TANK BRACKET WELDMENT |
2 |
2011-11_ |
BOLT |
|||||
19 |
GBT93-8-A0P |
垫圈 |
2 |
2011-11_ |
|
2 |
TF1004.502-02 |
呼吸管 |
WASHER |
1 |
2011-11_ |
20 |
TF1004.502.6 |
副油箱扎带焊合(一) |
BREATH PIPE |
1 |
2011-11_ |
21 |
TF1004.502.4 |
副油箱挡板焊合 |
AUXILIARY OIL TANK FASTENING TIE |
1 |
2011-11_ |
22 |
GBT5783-M16X55-10.9-A3L |
六角头螺栓 |
WELDMENT (1) |
4 |
2004-01_ |
AUXILIARY OIL TANK RETAINER PLATE |
|||||
23 |
TD800.501-05 |
油箱短胶垫 |
WELDMENT |
1 |
2011-11_ |
24 |
TF1004.502.5 |
副油箱短扎带焊合 |
BOLT |
1 |
2011-11_ |
24 |
TF1004.502.5 |
副油箱短扎带焊合 |
1 |
2011-11_ |
|
25 |
TF1004.501-02 |
主油箱短扎带橡胶垫 |
OIL TANK SHORT RUBBER GASKET |
1 |
2011-11_ |
26 |
TF1004.502.8 |
副油箱前托板焊合 |
AUXILIARY OIL TANK SHORT TIE WELDMENT |
1 |
2011-11_ |
AUXILIARY OIL TANK SHORT TIE WELDMENT |
|||||
27 |
GBT93-12-A0P |
垫圈 |
MAIN OIL TANK SHORT BELT RUBBER GASKET |
2 |
2011-11_ |
28 |
GBT5783-M12X35-A3L |
螺栓 |
AUXILIARY OIL TANK FRONT SPLINT |
2 |
2011-11_ |
28 |
GBT5783-M12X35-A3L |
螺栓 |
WELDMENT |
2 |
2011-11_ |
3 |
FT354.40E.172 |
空心螺栓 |
1 |
2011-11_ |
|
4 |
JBT982-14 |
组合密封垫圈 |
WASHER |
2 |
2011-11_ |
TF1004.502C 50.2-副油箱安装总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
4 5 6 7 8
9 |
JBT982-14 TF1004.501-04 TF1004.502.1 JBT982-20 Q617B20
TF1004.502.3 |
组合密封垫圈油管接头 副油箱总成 组合密封垫圈六角头螺塞
副油箱护板焊合 |
COMBINED SEAL GASKET JOINT AUXILIARY OIL TANK ASSEMBLY COMBINED SEAL GASKET SCREW PLUG
AUXILIARY OIL TANK GUARD PLATE WELDMENT |
2 1 1 1 1
1 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ 2011-11_
2011-11_ |
