LOVOL FT1254 TF1254-F153F1K Tractor Parts Catalogue 16
TF1004.422 42.2-分动箱传动总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
6 7 8 9 |
GBT119.1-8h8X20-A0P GBT899-AM16-M16X1.5X50-A3L GBT93-16-A0P GBT6176-M16X1.5-A3L |
圆柱销 双头螺柱弹簧垫圈 2型六角螺母 |
PIN 8.8-A3L STUD SPRING WASHER HEXAGON NUT, TYPE-2 |
2 2 2 2 |
2011-11_ 2011-11_ 2011-11_ 2011-11_ |

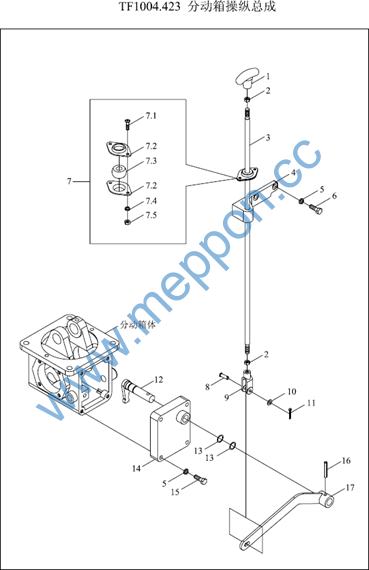

TF1004.423 42.3-分-动箱操纵总成 42.3-TRANSFER CASE CONTROL ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 |
TF1004.422 |
42.2-分动箱传动总成 |
42.2-TRANSFER CASE TRANSMISSION ASSEMBLY |
1 |
2011-11_ |
1 |
TF1004.422.1 |
分动箱传动轴装配 |
TRANSFER CASE TRANSMISSION SHAFT |
1 |
2011-11_ |
1 |
FT65.38.051 |
拉压手柄 |
INSTALLATION |
1 |
2011-11_ |
1.1 |
TF1004.422.1.4 |
外护套焊合(二) |
PULL/PRESS HANDLE |
1 |
2011-11_ |
10 |
GBT97.1-8-A0P |
平垫圈 |
OUTER SLEEVE WELDMENT (2) |
1 |
2011-11_ |
WASHER |
|||||
11 |
GBT91-3.2X20-A0P |
开口销 |
1 |
2011-11_ |
|
11 |
GBT91-3.2X20-A0P |
开口销 |
PIN |
1 |
2011-11_ |
12 |
FT804.42.010 |
转轴焊合 |
PIN |
1 |
2011-11_ |
13 |
GBT3452.1-17.0X1.80G |
液压气动用O形橡胶密封圈 |
ROTARY SHAFT WELDMENT |
2 |
2011-11_ |
14 |
TF1004.423-02 |
侧盖 |
O-SEAL RING |
1 |
2011-11_ |
SIDE COVER |
|||||
16 |
GBT879.1-8X30 |
弹性圆柱销 |
1 |
2011-11_ |
|
17 |
FT804A.42B.012 |
摇臂焊合 |
PIN |
1 |
2011-11_ |
2 |
GBT6170-M10-A3L |
螺母 |
ROCKER WELDMENT |
2 |
2011-11_ |
3 |
TF1004.423-01 |
操纵杆 |
NUT |
1 |
2011-11_ |
4 |
FT804A.42.121 |
导向管 |
CONTROL ROD |
1 |
2011-11_ |
GUIDE PIPE |
|||||
4 |
FT804A.42.121 |
导向管 |
1 |
2011-11_ |
|
5 |
GBT93-10-A0P |
标准型弹簧垫圈 |
GUIDE PIPE |
6 |
2011-11_ |
6 |
GBT5781-M10X25-A3L |
六角头螺栓 |
WASHER |
2 |
2011-11_ |
7 |
TG1204.435.2 |
密封胶圈 |
BOLT |
1 |
2011-11_ |
7.1 |
GBT818-M6X14-A2L |
十字槽盘头螺钉 |
SEAL RUBBER RING |
2 |
2011-11_ |
SCREW |
|||||
7.2 |
TG1204.435.2-01 |
球面轴衬座 |
2 |
2011-11_ |
|
7.2 |
TG1204.435.2-01 |
球面轴衬座 |
SPHERICAL SHAFT LINING SEAT |
2 |
2011-11_ |
7.3 |
TG1204.435.2-02 |
球面轴衬 |
SPHERICAL SHAFT LINING SEAT |
1 |
2011-11_ |
7.4 |
GBT93-6-A0P |
垫圈 |
SPHERICAL SHAFT LINING |
2 |
2011-11_ |
7.5 |
GBT6170-M6-A2L |
螺母 |
WASHER |
2 |
2011-11_ |
TF1004.423 42.3-分-动箱操纵总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
8 9 |
GBT882-B8X26 FT804.42.150 |
销轴 拉杆前叉 |
PIN PULL ROD FRONT FORK |
1 1 |
2011-11_ 2011-11_ |

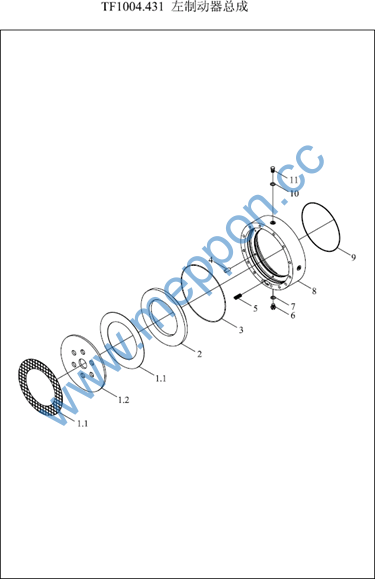

TF1004.431 43.1-左制动器总成 43.1-LEFT BRAKE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TF1004.431.1 |
磨擦片组合件 |
FRICTION PLATE UNIT |
1 |
2011-11_ |
1.1 |
TF1004.431.1-02 |
摩擦衬片 |
FRICTION LINER |
2 |
2011-11_ |
1.1 |
TF1004.431.1-02 |
摩擦衬片 |
FRICTION LINER |
2 |
2011-11_ |
1.2 |
TF1004.431.1-01 |
制动器从动盘 |
BRAKE DRIVEN PLATE |
1 |
2011-11_ |
10 |
FT800.43.156 |
防尘圈 |
1 |
2011-11_ |
|
11 |
FT800.43.152 |
放气螺塞 |
DISCHARGE AIR PLUG |
1 |
2011-11_ |
2 |
TF1004.431-02 |
制动活塞 |
BRAKE PISTON |
1 |
2011-11_ |
3 |
TF1004.431-04 |
O形密封圈 |
O RING |
1 |
2011-11_ |
4 |
GBT119.1-10m6X22-A0P |
圆柱销 |
PIN |
3 |
2004-01_ |
4 |
GBT119.1-10m6X22-A0P |
圆柱销 |
PIN |
3 |
2004-01_ |
5 |
FT800.43.173 |
弹簧 |
SPRING |
3 |
2011-11_ |
6 |
JBTZQ4450-M10X1 |
螺塞 |
SCREW PLUG |
1 |
2011-11_ |
7 |
JBTZQ4454-10X13.5 |
密封垫 |
SEAL GASKET |
1 |
2011-11_ |
8 |
TF1004.431-01a |
左制动器缸体 |
LEFT BRAKE CYLINDER HOUSING |
1 |
2004-01_ |
8 |
TF1004.431-01b |
左制动器缸体 |
LEFT BRAKE CYLINDER HOUSING |
1 |
2011-01_ |
9 |
TF1004.431-03 |
O形密封圈 |
O RING |
1 |
2011-11_ |

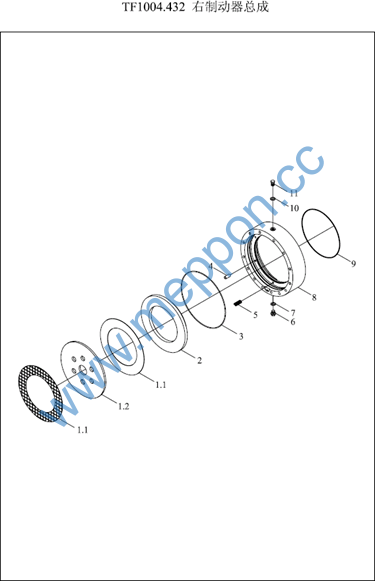

TF1004.432 43.2-右制动器总成 43.2-RIGHT BRAKE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TF1004.431.1 |
磨擦片组合件 |
FRICTION PLATE UNIT |
1 |
2011-11_ |
1.1 |
TF1004.431.1-02 |
摩擦衬片 |
FRICTION LINER |
2 |
2011-11_ |
1.1 |
TF1004.431.1-02 |
摩擦衬片 |
FRICTION LINER |
2 |
2011-11_ |
1.2 |
TF1004.431.1-01 |
制动器从动盘 |
BRAKE DRIVEN PLATE |
1 |
2011-11_ |
10 |
FT800.43.156 |
防尘圈 |
1 |
2011-11_ |
|
11 |
FT800.43.152 |
放气螺塞 |
DISCHARGE AIR PLUG |
1 |
2011-11_ |
2 |
TF1004.431-02 |
制动活塞 |
BRAKE PISTON |
1 |
2011-11_ |
3 |
TF1004.431-04 |
O形密封圈 |
O RING |
1 |
2011-11_ |
4 |
GBT119.1-10m6X22-A0P |
圆柱销 |
PIN |
3 |
2004-01_ |
4 |
GBT119.1-10m6X22-A0P |
圆柱销 |
PIN |
3 |
2004-01_ |
5 |
FT800.43.173 |
弹簧 |
SPRING |
3 |
2011-11_ |
6 |
JBTZQ4450-M10X1 |
螺塞 |
SCREW PLUG |
1 |
2011-11_ |
7 |
JBTZQ4454-10X13.5 |
密封垫 |
SEAL GASKET |
1 |
2011-11_ |
8 |
TF1004.432-01b |
右制动器缸体 |
RIGHT BRAKE CYLINDER |
1 |
2011-01_ |
8 |
TF1004.432-01a |
右制动器缸体 |
RIGHT BRAKE CYLINDER |
1 |
2004-01_ |
9 |
TF1004.431-03 |
O形密封圈 |
O RING |
1 |
2011-11_ |

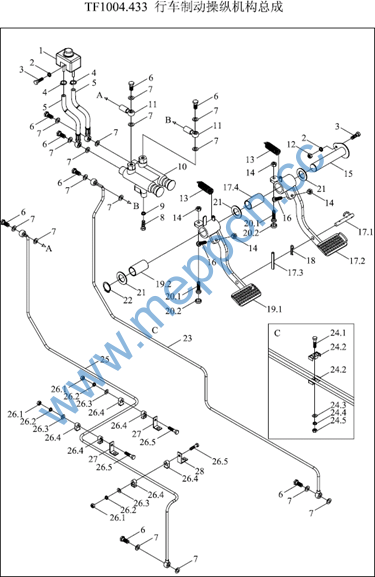

TF1004.433 43.3-行车制动操纵机构总成 43.3-TRAVELLING BRAKE CONTROL MECHANISM ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
FT800.43.018 |
制动油箱 |
BRAKE OIL TANK |
1 |
2004-01_ |
1 |
TG1204.433.2 |
制动器油箱总成 |
BRAKE OIL TANK ASSEMBLY |
1 |
2010-05_ |
10 |
FT800A.43C.018 |
制动泵总成 |
BRAKE PUMP ASSEMBLY |
1 |
2011-11_ |
11 |
FT800A.43C.017 |
管接头焊合件 |
PIPE JOINT WELDMENT UNIT |
2 |
2011-11_ |
12 |
GBT6170-M8-A2L |
螺母 |
NUT |
1 |
2011-11_ |
13 |
FT800.21.215 |
副离合回位弹簧 |
AUXILIARY CLUTCH RETURN SPRING |
2 |
2004-01_ |
13 |
TD800.43-01 |
踏板回位弹簧 |
PEDAL RETURN SPRING |
2 |
2010-03_ |
14 |
GBT6170-M10-A3L |
螺母 |
NUT |
4 |
2011-11_ |
15 |
FT800A.43.053 |
制动踏板支承轴焊合 |
BRAKE PEDAL SUPPORT SHAFT WELDMENT |
1 |
2011-11_ |
16 |
FT800.43.103 |
调整螺钉 |
ADJUSTING SCREW |
2 |
2011-11_ |
17 |
TF1004.433.4 |
右制动摇臂合件 |
RIGHT BRAKE ROCKER UNIT |
1 |
2011-11_ |
17.1 |
FT800A.43.065 |
制动联锁杆焊合 |
BRAKE CONNECTING LOCK ROD WELDMENT |
1 |
2011-11_ |
17.2 |
TF1004.433.4.1 |
右制动摇臂焊合 |
RIGHT BRAKE ROCKER WELDMENT |
1 |
2011-11_ |
17.3 |
GBT879.1-5X16 |
弹性圆柱销 |
PIN |
1 |
2011-11_ |
17.4 |
TF1004.433.3-01 |
制动踏板毂衬套 |
BRAKE PEDAL HUB BUSH |
1 |
2011-11_ |
18 |
FT800A.43.401 |
锁销 |
PIN |
1 |
2011-11_ |
19 |
TF1004.433.3 |
左制动摇臂压合 |
LEFT BRAKE ROCKER PRESSURE UNIT |
1 |
2011-11_ |
19.1 |
TF1004.433.3.1 |
左制动摇臂焊合 |
LEFT BRAKE ROCKER WELDMENT |
1 |
2011-11_ |
19.2 |
TF1004.433.3-01 |
制动踏板毂衬套 |
BRAKE PEDAL HUB BUSH |
1 |
2011-11_ |
2 |
GBT93-8-A0P |
垫圈 |
WASHER |
2 |
2011-11_ |
20 |
FT800.43.030 |
调整螺钉 |
ADJUSTING SCREW |
2 |
2011-11_ |
20.1 |
FT800.43.103 |
调整螺钉 |
ADJUSTING SCREW |
1 |
2011-11_ |
20.2 |
FT800.43.210 |
缓冲套 |
CUSHION BLOCK |
1 |
2011-11_ |
21 |
TF1004.433-01 |
尼龙隔套 |
NYLON SPACER BUSH |
3 |
2011-11_ |
22 |
GBT894.1-30 |
挡圈 |
RETAINER RING |
1 |
2011-11_ |
TF1004.433 43.3-行车制动操纵机构总成(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
23 |
TF1004.433.2a |
右制动油管焊合 |
RIGHT BRAKE OIL PIPE WELDMENT |
1 |
2011-01_ |
23 |
TF1004.433.2 |
右制动油管焊合 |
RIGHT BRAKE OIL PIPE WELDMENT |
1 |
2004-01_ |
24 |
F600210 |
管夹组合(六) |
PIPE CLAMP COMBINATION(6) |
3 |
2011-11_ |
24.1 |
GBT5783-M8X40 |
六角头螺栓 |
BOLT |
1 |
2011-11_ |
24.2 |
F600229 |
双孔管夹(8-8) |
DOUBLE HOLE CLAMP |
2 |
2011-11_ |
24.4 |
GBT93-8 |
垫圈8 |
WASHER 8 |
1 |
2011-11_ |
24.5 |
GBT6170-M8 |
螺母M8 |
NUT M8 |
1 |
2011-11_ |
25 |
TF1004.433.1a |
左制动油管焊合 |
LEFT BRAKE OIL PIPE WELDMENT |
1 |
2011-01_ |
25 |
TF1004.433.1 |
左制动油管焊合 |
LEFT BRAKE OIL PIPE WELDMENT |
1 |
2004-01_ |
26 |
F600190 |
管夹组合(五) |
PIPE CLAMP COMBINATION(5) |
3 |
2011-11_ |
26.1 |
GBT6170-M8 |
螺母M8 |
NUT M8 |
1 |
2011-11_ |
26.2 |
GBT93-8 |
垫圈8 |
WASHER 8 |
1 |
2011-11_ |
26.4 |
F600209 |
单孔管夹(二) |
SINGLE HOLE PIPE CLAMP(Ⅱ) |
2 |
2011-11_ |
26.5 |
GBT5783-M8X40 |
六角头螺栓 |
BOLT |
1 |
2011-11_ |
27 |
FT800A.43.335 |
油管固定板 |
FIXED PLATE OF OIL PIPE |
2 |
2011-11_ |
28 |
TF1004.433-02 |
油管固定架 |
OIL PIPE FIXING BRACKET |
1 |
2011-11_ |
3 |
GBT5781-M8X20-A2L |
六角头螺栓 |
BOLT |
2 |
2011-11_ |
3 |
GBT5781-M8X20-A2L |
六角头螺栓 |
BOLT |
2 |
2011-11_ |
4 |
JBT8870-d16 |
喉箍 |
HOOP |
2 |
2011-11_ |
4 |
Q673B115 |
型蜗杆传动式软管环箍 |
STRAP |
2 |
2011-12_ |
5 |
TF1004.433.5 |
输油胶管 |
OIL HOSE |
2 |
2011-11_ |
6 |
FT800.43.115 |
油管接头螺钉 |
OIL PIPE JOINT SCREW |
8 |
2011-11_ |
7 |
JBTZQ4454-12X16 |
密封垫 |
SEAL GASKET |
16 |
2011-11_ |
8 |
GBT5783-M10X30-A3L |
螺栓 |
BOLT |
3 |
2011-11_ |
9 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
3 |
2011-11_ |
