LOVOL 554 604 Tractor Parts Catalogue 16
TB504.551A-5 55.5-提升器装配总成-5(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
30 |
GBT97.1-20 |
垫圈 |
WASHER |
1 |
2011-11_ |
31 |
FT500A.55.128 |
上挂接点摇臂支座 |
UPPER SUSPENSION POINT ROCKER SEAT |
1 |
2011-11_ |
32 |
450.55.167 |
摇臂连接销 |
ROCKER CONNECTING PIN |
1 |
2011-11_ |
33 |
FT500A.55B.182 |
摇臂前连接销 |
ROCKER FRONT CONNECTING PIN |
1 |
2011-11_ |
34 |
FT500A.55.106 |
摇臂上连接销 |
ROCKER UPPER CONNECTING PIN |
1 |
2011-11_ |
35 |
FT500B.55.130A |
上挂接点摇臂 |
UPPER JOINT ROCKER ARM |
1 |
2011-11_ |
4 |
YT300A.55.116 |
下降速度调节杆 |
LOW SPEED CONTROL LEVER |
1 |
2011-11_ |
5 |
GBT91-4X20 |
销 |
PIN |
1 |
2011-11_ |
6 |
JBT982-22 |
组合密封垫圈 |
COMBINED SEAL GASKET |
1 |
2011-11_ |
7 |
GBT5786-M22X1.5X20 |
六角头螺栓 |
BOLT |
1 |
2011-11_ |
8 |
TB504.551A.1-01 |
提升器壳体 |
LIFTER HOUSING |
1 |
2011-11_ |
9 |
FT500A.55.103 |
上盖纸垫 |
UPPER COVER PAPER GASKET |
1 |
2011-11_ |

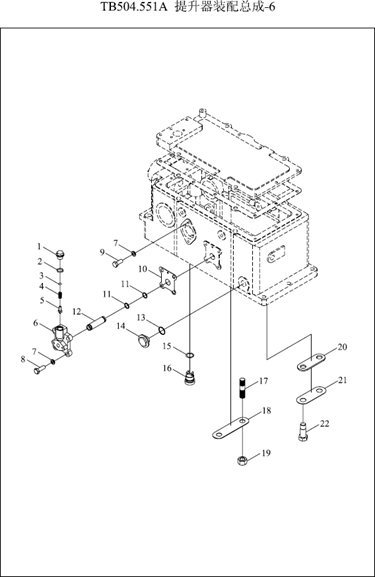

TB504.551A-6 55.6-提升器装配总成-6 LIFT ASSEMBLY-6
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
.2 |
TB504.551A.1a |
提升器总成 |
LIFTER ASSEMBLY |
1 |
2011-11_ |
1 |
300.55.130 |
堵塞 |
PLUG |
1 |
2011-11_ |
10 |
FT500B.55.102 |
进油连接板纸垫 |
OIL INLET CONNECTING PLATE PAPER GASKET |
1 |
2011-11_ |
11 |
GBT3452.1-15X1.8 |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
2 |
2011-11_ |
12 |
FT500B.55.103 |
进油管 |
OIL INLET PIPE |
1 |
2011-11_ |
13 |
GBT3452.1-22.4X1.8 |
O型圈 |
O-RING |
1 |
2011-11_ |
14 |
FT500B.55.197 |
堵塞 |
PLUG |
1 |
2011-11_ |
15 |
GBT1235-24X2.4 |
O形圈 |
O-RING |
1 |
2011-11_ |
16 |
TS300B.55.110 |
弹簧挂钩 |
SPRING HOOK |
1 |
2011-11_ |
17 |
GBT898-AM16X40 |
螺柱 |
STUD |
2 |
2011-11_ |
18 |
FT500B.55.118 |
锁片 |
LOCK SHIM |
1 |
2011-11_ |
19 |
GBT6170-M16 |
螺母 |
NUT |
2 |
2011-11_ |
2 |
GBT3452.1-15X2.65 |
液压气动用O形橡胶密封圈 |
O-SEAL RING |
1 |
2011-11_ |
20 |
FT500B.55.120 |
垫片 |
WASHER |
1 |
2011-11_ |
21 |
FT500B.55.121 |
锁片 |
LOCK SHIM |
1 |
2011-11_ |
22 |
FT500B.55.125 |
油缸螺栓 |
OIL CYLINDER BOLT |
2 |
2011-11_ |
3 |
300.55.131-132 |
调整垫片 |
ADJUSTING WASHER |
999 |
2011-11_ |
4 |
300.55.133 |
油缸安全阀弹簧 |
SAFTY VALVE SPRING OF OIL CYLINDER |
1 |
2011-11_ |
5 |
300.55.134 |
油缸安全阀体 |
SAFTY VALVE BODY OF CYLINDER |
1 |
2011-11_ |
6 |
FT500B.55.108A |
进油连接板 |
OIL INLET CONNECTING PLATE |
1 |
2011-11_ |
7 |
GBT93-10 |
垫圈10 |
WASHER 10 |
6 |
2011-11_ |
8 |
GBT5781-M10X30 |
六角头螺栓全螺纹C级 |
4 |
2011-11_ |
|
9 |
GBT5783-M10X25 |
螺栓 |
BOLT |
2 |
2011-11_ |

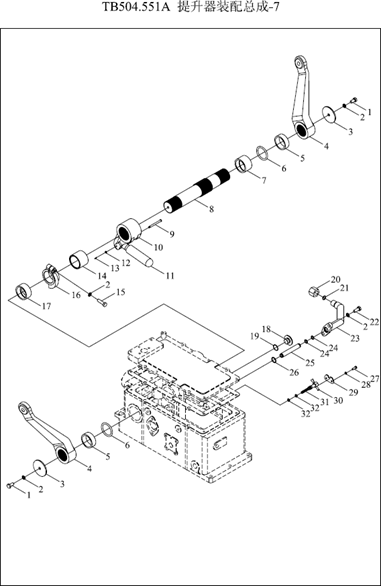

TB504.551A-7 55.7-提升器装配总成-7 LIFT ASSEMBLY-7
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
.2 |
TB504.551A.1a |
提升器总成 |
LIFTER ASSEMBLY |
1 |
2011-11_ |
1 |
GBT5781-M10X20 |
六角头螺栓 |
BOLT |
2 |
2011-11_ |
1 |
GBT5781-M10X20 |
六角头螺栓全螺纹C级 |
2 |
2011-11_ |
|
10 |
FT500B.55.113E |
内提升臂 |
INNER LIFTING ARM |
1 |
2011-11_ |
11 |
FT500B.55.114D |
活塞顶杆 |
PISTON TOP ROD |
1 |
2011-11_ |
12 |
GBT97.1-5 |
平垫圈 |
WASHER |
1 |
2011-11_ |
13 |
GBT91-2X12 |
开口销 |
PIN |
1 |
2011-11_ |
14 |
KM550.55.105-1 |
轴套 |
SHAFT SLEEVE |
1 |
2011-11_ |
15 |
GBT5783-M10X35 |
六角头螺栓 |
BOLT |
1 |
2011-11_ |
16 |
KM550.55.109 |
凸轮 |
CAM |
1 |
2011-11_ |
17 |
FT500B.55.104B |
轴套 |
SHAFT SLEEVE |
1 |
2011-11_ |
18 |
FT500B.55.197 |
堵塞 |
PLUG |
1 |
2011-11_ |
19 |
GBT3452.1-22.4X1.8 |
O型圈 |
O-RING |
1 |
2011-11_ |
2 |
GBT93-10 |
垫圈10 |
WASHER 10 |
5 |
2011-11_ |
20 |
FT300.55B.121a |
输油管螺母 |
OIL CONVEYING PIPE NUT |
1 |
2011-11_ |
21 |
GBT3452.1-12.5X2.65 |
O形密封圈 |
O RING |
1 |
2011-11_ |
22 |
GBT5783-M10X25 |
螺栓 |
BOLT |
2 |
2011-11_ |
23 |
FT300.55B.120a |
液压输出管接头 |
HYDRAULIC OUTLET PIPE JOINT |
1 |
2011-11_ |
24 |
GBT1235-16X2.4 |
O形圈 |
O-RING |
2 |
2011-11_ |
25 |
FT500B.55.105 |
出油管 |
OIL OUTLET PIPE |
1 |
2011-11_ |
26 |
GBT1235-24X2.4 |
O形圈 |
O-RING |
1 |
2011-11_ |
27 |
GBT5781-M6X16 |
六角头螺栓全螺纹C级 |
2 |
2011-11_ |
|
28 |
GBT93-6 |
垫圈 |
WASHER |
2 |
2011-11_ |
29 |
YT300A.55.122 |
截断阀限位板 |
INTERCEPTING VALVE LIMIT PLATE |
1 |
2011-11_ |
3 |
FT500B.55.127 |
提升臂压板 |
LIFTING ARM PRESSURE PLATE |
2 |
2011-11_ |
TB504.551A-7 55.7-提升器装配总成-7(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
30 |
BY350.55.163 |
调节阀螺杆手柄 |
ADJUSTING VALVE SOLENOID HANDLE |
1 |
2011-11_ |
31 |
FT500B.55.126 |
截断阀调节杆 |
INTERCEPTING VALVE ADJUSTING ROD |
1 |
2011-11_ |
32 |
GBT1235-13X1.9 |
O形圈 |
O-RING |
2 |
2011-11_ |
4 |
FT500A.55B.016 |
提升臂总成 |
LIFTING ARM ASSEMBLY |
2 |
2011-11_ |
5 |
FT500B.55.115A |
提升轴套B |
LIFTING SHAFT SLEEVE B |
2 |
2011-11_ |
6 |
GBT1235-60X5.7 |
O形圈 |
O-RING |
2 |
2011-11_ |
7 |
FT500B.55.122A |
轴套 |
SHAFT SLEEVE |
1 |
2011-11_ |
8 |
FT500A.55.110 |
提升轴 |
LIFTING SHAFT |
1 |
2011-11_ |
9 |
GBT882-B5X65 |
销轴 |
PIN |
1 |
2011-11_ |

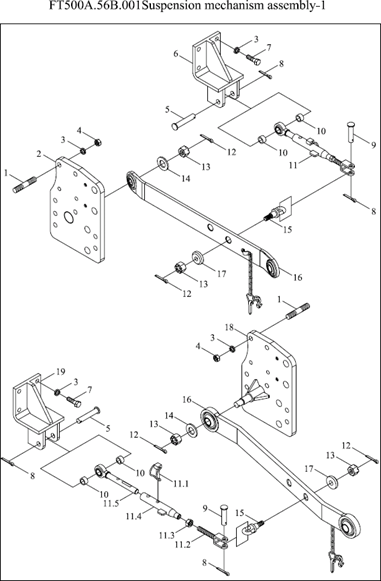

FT500A.56B.001-1 56.1-悬挂机构总成-1 SUSPENSION MECHANISM ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT899-AM16-M16X1.5X45-A3L |
双头螺柱 |
8.8-A3L STUD |
8 |
2011-11_ |
10 |
FT300.56A.103 |
套 |
COVER |
4 |
2011-11_ |
11 |
FT300.56A.016a |
限位杆总成 |
LIMIT ROD ASSEMBLY |
2 |
2011-11_ |
11.1 |
FT300.56A.023 |
限位杆锁销组合 |
LIMITING ROD LOCK PIN ASSEMBLY |
1 |
2011-11_ |
11.2 |
FT300.56A.161 |
限位杆调节螺杆 |
LIMITING ROD ADJUSTING SCREW |
1 |
2011-11_ |
11.3 |
GBT6170-M22-A3L |
1型六角螺母 |
NUT |
1 |
2011-11_ |
11.4 |
FT300.56A.022a |
伸缩导管焊合件 |
EXTENSIBLE GUIDE PIPE WELDMENT |
1 |
2011-11_ |
11.5 |
FT300.56A.021a |
伸缩杆球头总成 |
EXTENSIBLE ROD BALL ASSEMBLY |
1 |
2011-11_ |
12 |
GBT91-4X36-A0P |
开口销 |
PIN |
4 |
2011-11_ |
13 |
GBT6178-M20-A3L |
1型六角开槽螺母 |
NUT (PAGE81) |
4 |
2011-11_ |
14 |
GBT97.1-20-A0P |
垫圈 |
WASHER |
2 |
|
14 |
GBT97.1-20-A0P |
垫圈 |
WASHER |
2 |
|
15 |
FT300.56A.110a |
限位杆后联接销 |
LIMITING ROD REAR CONNECTING PIN |
2 |
2011-11_ |
16 |
FT500A.56.012 |
下拉杆总成 |
LOWER PULL ROD ASSEMBLY |
2 |
2011-11_ |
16 |
FT500A.56.012 |
下拉杆总成 |
LOWER PULL ROD ASSEMBLY |
2 |
2011-11_ |
17 |
FT300.56A.111a |
圆板 |
ROUND BOARD |
2 |
2011-11_ |
18 |
FT300.56B.015 |
左下拉杆支座焊合件 |
LEFT LOWER PULL ROD SEAT WELDMENT |
1 |
2011-11_ |
19 |
FT300.56A.017 |
左限位杆支架焊合件 |
LEFT LIMITING ROD BRACKET WELDMENT |
1 |
2011-11_ |
2 |
FT300.56B.014 |
右下拉杆支座焊合件 |
RIGHT LOWER PULL ROD SEAT WELDMENT |
1 |
2011-11_ |
3 |
GBT93-16-A0P |
弹簧垫圈 |
SPRING WASHER |
16 |
2011-11_ |
4 |
GBT6171-M16X1.5-A3L |
1型六角螺母 |
NUT |
8 |
2011-11_ |
5 |
FT300.56A.102 |
限位杆联接销 |
LIMITING ROD CONNECTING PIN |
2 |
2011-11_ |
5 |
FT300.56A.102 |
限位杆联接销 |
LIMITING ROD CONNECTING PIN |
2 |
2011-11_ |
6 |
FT300.56A.019 |
右限位杆支架焊合件 |
RIGHT LIMITING ROD BRACKET WELDMENT |
1 |
2011-11_ |
7 |
GBT5783-M16X40-A3L |
六角头螺栓 |
BOLT |
8 |
2011-11_ |
FT500A.56B.001-1 56.1-悬挂机构总成-1(续)
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
8 9 |
GBT91-5X32-A0P GBT882-B18X55-A0P |
开口销销轴 |
PIN PIN |
4 2 |
2011-11_ 2011-11_ |

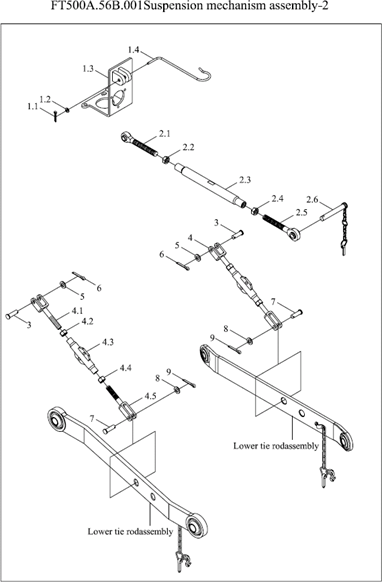

FT500A.56B.001-2 56.2-悬挂机构总成-2 SUSPENSION MECHANISM ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1.1 |
GBT91-2X10-A0P |
开口销 |
PIN |
1 |
2011-11_ |
1.2 |
GBT97.1-6-A0P |
平垫圈 |
WASHER |
1 |
2011-11_ |
1.3 |
FT300.56A.020b |
座板焊合件 |
SEAT PLATE WELDMENT |
1 |
2009-09_ |
1.3 |
FT300.56A.020a |
座板焊合件 |
SEAT PLATE WELDMENT |
1 |
2001-01_ |
1.4 |
FT300.56A.216 |
固定卡 |
LOCKING CLAMP |
1 |
2011-11_ |
2.1 |
FT500A.56.026 |
上拉杆前调节杆总成 |
UPPER PULL ROD FRONT ADJUSTING ROD |
1 |
2011-11_ |
2.2 |
GBT6173-M27X2-A3L |
六角薄螺母 |
ASSEMBLY |
1 |
2011-11_ |
2.3 |
FT500A.56.130 |
调节螺管 |
NUT |
1 |
2011-11_ |
2.4 |
GBT6173-M27X2-LH-A3L |
六角薄螺母 |
ADJUSTING SOLENOID |
1 |
2011-11_ |
2.5 |
FT500A.56.024 |
上拉杆后调节杆总成 |
NUT |
1 |
2011-11_ |
UPPER PULL ROD REAR ADJUSTING ROD |
|||||
2.6 |
FT65.56.015 |
上拉杆锁销总成 |
ASSEMBLY |
1 |
2011-11_ |
3 |
FT500A.56.101 |
提升杆上联连接销 |
2 |
2011-11_ |
|
4.1 |
FT500A.56.107 |
提升杆上联接叉 |
UPPER PULL ROD LOCK PIN ASSEMBLY |
1 |
2011-11_ |
4.2 |
GBT6171-M27X2-Zn.D |
1型六角螺母 |
LIFTING ROD UPPER CONNECTING PIN |
1 |
2011-11_ |
4.3 |
FT500A.56.033 |
提升杆螺管焊合 |
LIFTING ROD UPPER CONNECTING FORK |
1 |
2011-11_ |
NUT |
|||||
4.4 |
GBT6171-M27×2-A3L |
螺母 |
LIFTING ROD SOLENOID WELDMENT |
1 |
2011-11_ |
4.5 |
FT500A.56.108 |
提升杆下联接叉 |
1 |
2011-11_ |
|
4.5 |
FT500A.56.108 |
提升杆下联接叉 |
NUT |
1 |
2011-11_ |
5 |
FT500A.56.118 |
垫圈 |
LIFTING ROD LOWER CONNECTING FORK |
2 |
2011-11_ |
6 |
GBT91-5X40-A0P |
开口销 |
LIFTING ROD LOWER CONNECTING FORK |
2 |
2011-11_ |
WASHER |
|||||
7 |
FT300.56A.112 |
提升杆下联接销 |
PIN |
2 |
2011-11_ |
8 |
GBT97.1-24-A0P |
垫圈 |
2011-11_ |
||
8 |
GBT97.1-24-A0P |
垫圈 |
LIFTING ROD LOWER CONNECTING PIN |
2011-11_ |
|
9 |
GBT91-5X32-A0P |
开口销 |
WASHER |
2 |
2011-11_ |
WASHER |
