LOVOL 554 604 Tractor Parts Catalogue 13

Meppon Parts Posted on by

TB550.477E 47.7-机罩加长板总成 47.7-BONNET EXTENSION PLATE ASSEMBLY



标号 No.

代号 Code

名称 Description

数量 Quantity

备注 Remark

1

TB550.477B-03

加长板密封条

EXTENSION PLATE SEAL PIECE

1

2010-05_

1

TB400B.471-14

机罩密封条

BONNET SEAL STRIP

1

2004-01_

2

TB550.477E.1

机罩加长板焊合

BONNET EXTENSION PLATE WELDMENT

1

2011-11_

3

TB550.477D-02

右装饰胶条

RIGHT DECORATION ADHESIVE STRIP

1

2011-11_

4

GBT6170-M8-A2L

螺母

NUT

2

2011-11_

5

GBT93-8-A0P

垫圈

WASHER

3

2011-11_

6

GBT97.1-8-A0P

平垫圈

WASHER

3

2011-11_

7

GBT5781-M8X30-A2L

六角头螺栓

BOLT

3

2011-11_

8

TB550.477D-01

左装饰胶条

LEFT DECORATION ADHESIVE PIECE

1

2011-11_

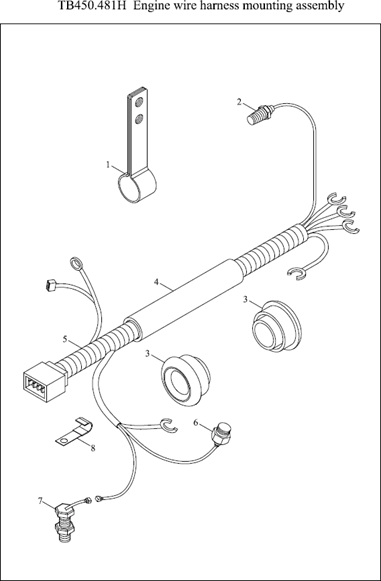

TB450.481H 48.1-发动机线束安装总成 48.1-ENGINE HARNESS INSTALLATION ASSEMBLY



标号 No.

代号 Code

名称 Description

数量 Quantity

备注 Remark

1

FT400.48B.1-01

钢管固定夹

FIXING CLIP OF STEEL PIPE

2

2011-11_

2

FT300.48.072

水温传感器

WATER TEMPERATURE SENSOR

1

2011-11_

3

FT800.48L.107

护线套

SLEEVE

2

2011-11_

4

FT300.48P.102

线束套管

HARNESS SLEEVE

1

2011-11_

5

TB450.481H.1

发动机线束总成

ENGINE HARNESS ASSEMBLY

1

2011-11_

6

FT300.48.073a

机油压力报警器

OẸL PRESSURE SENSOR

1

2011-11_

7

FT300.48.074

转速传感器

RPM SENSOR

1

2011-11_

8

FT304.48L.203

线束紧固夹

HARNESS TIGHTEN CLIP

2

2011-11_

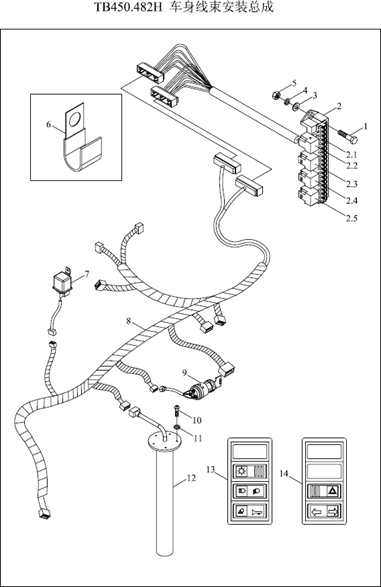

TB450.482H 48.2-车身线束安装总成 48.2-BODY HARNESS INSTALLATION ASSEMBLY



标号 No.

代号 Code

名称 Description

数量 Quantity

备注 Remark

1

GBT5783-M6x16-A2L

螺栓

BOLT

2

2011-11_

10

GBT818-M4X10-A2L

十字槽盘头螺钉

SCREW

5

2011-11_

11

GBT93-4-A0P

标准型弹簧垫圈

WASHER

5

2011-11_

12

FT300.48.071a

油量传感器

OIL QUANTITY SENSOR

1

2011-11_

13

FT300.48D.2.3

左翘板开关

LEFT PADDLE SWITCH

1

2009-12_

13

TB450.482.4

左翘板开关

LEFT PADDLE SWITCH

1

2012-12_

14

TB450.482N.4

右翘板开关

RIGHT BUTTON SWITCH

1

2012-12_

14

TB450.482.1

右翘板开关

RIGHT BUTTON SWITCH

1

2009-12_

2

TB450.482H.2

中央电器盒总成

CENTRAL ELECTRICAL BOX ASSEMBLY

1

2010-02_

2.12

TD9600000800

保险片

FUSE

4



2.13

TD9600000900

保险片

FUSE

3

2013-04_

2.14

TD9600001200

保险片

FUSE

2

2013-04_

2.2

FT300.48.513

电子闪光器

ELECTRIC FLASH

1

2011-11_

2.3

FT300.48.512

主电源继电器

MAIN POWER RELAY

1

2011-11_

2.4

FT300.48D.2.2.2

预热继电器

PREHEATING RELAY

1

2011-11_

2.5

FT300.48D.2.2.1

电压调节器

VOLTAGE ADJUSTER

1

2011-11_

2.5

FT300.48D.2.2.1

电压调节器

VOLTAGE ADJUSTER

1

2011-11_

3

GBT97.1-6-A0P

平垫圈

WASHER

2

2011-11_

4

GBT93-6-A0P

弹簧垫圈

SPRING WASHER

2

2011-11_

5

GBT6170-M6-A2L

螺母

NUT

2

2011-11_

6

FT65.48.095

线束紧固夹（一）

HARNESS TIGHTEN CLIP (1)

1

2011-11_

7

TB450.482.2

启动继电器

STARTING RELAY

1

2009-12_

8

TB450.482J.1

车身线束总成

BODY HARNESS ASSEMBLY

1

2011-11_

9

FT300.48.064

点火锁

IGNITION LOCK

1

2011-11_

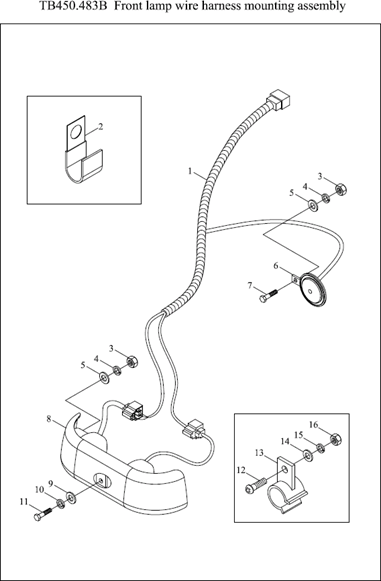

TB450.483B 48.3-前灯线束安装总成 48.3-FRONT LAMP HARNESS INSTALLATION ASSEMBLY



标号 No.

代号 Code

名称 Description

数量 Quantity

备注 Remark

1

TB404.483.1

前灯线束总成

FRONT LAMP HARNESS ASSEMBLY

1

2011-11_

10

GBT93-8-A0P

垫圈

WASHER

2

2011-11_

11

GBT5783-8X16-A2L

六角头螺栓

BOLT

2

2011-11_

12

GBT818-M5X14-A2L

十字槽盘头螺钉

SCREW

1

2011-11_

13

TB400.483-01

线束卡扣

HARNESS CLAMP

1

2011-11_

14

GBT97.1-5-A0P

垫圈

WASHER

1

2011-11_

15

GBT93-5-A0P

标准型弹簧垫圈

WASHER

1

2011-11_

16

GBT6170-M5-A2L

1型六角螺母

NUT

1

2011-11_

2

FT65.48.097

线束固定夹(二)

HARNESS LOCKING CLAMP (2)

6

2011-11_

3

GBT6170-M6-A2L

螺母

NUT

3

2011-11_

4

GBT93-6-A0P

弹簧垫圈

SPRING WASHER

3

2011-11_

5

GBT97.1-6-A0P

平垫圈

WASHER

3

2011-11_

6

TD800.483B.3

电喇叭

ELECTRIC HORN

1

2011-11_

7

GBT5783-M6x16-A2L

螺栓

BOLT

1

2011-11_

8

TB404.483.2

前大灯总成

FRONT BIG LAMP ASSEMBLY

1

2011-11_

9

GBT97.1-8-A0P

平垫圈

WASHER

2

2011-11_

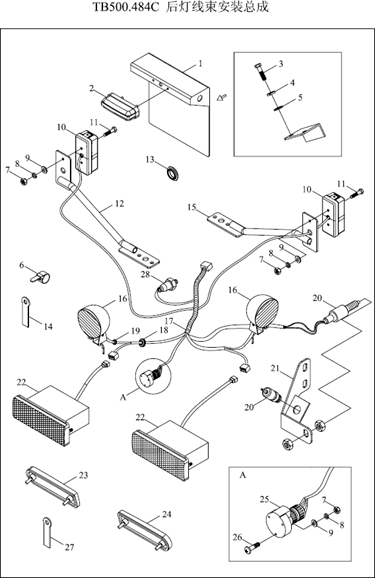

TB500.484C 48.4-后灯线束安装总成 48.4-REAR LAMP HARNESS INSTALLATION ASSEMBLY



标号 No.

代号 Code

名称 Description

数量 Quantity

备注 Remark

1

TB500.484C.2

牌照灯安装支架焊合

NAMEPLATE LAMP INSTALLATION BRACKET

1

2011-11_

10

TB450.484E.4

单面灯总成

WELDMENT

2

2011-11_

11

GBT5783-M5X20-A2L

六角头螺栓

SINGLE-SIDE LAMP ASSEMBLY

4

2011-11_

12

TB500.484C.3

位置灯支架安装总成(右)

BOLT

1

2011-11_

13

TD800.484B-03

过线胶圈

SIDELIGHTS BRACKET INSTALLATION

1

2011-11_


ASSEMBLY （RIGHT）



14

TA600.486-01

线束紧固夹

RUBBER RING

2

2011-11_

15

TB500.484C.4

位置灯支架安装总成(左)



1

2011-11_

16

FT300.48.053a

后照灯

HARNESS TIGHTEN CLIP

2

2011-11_

17

TB500.484C.1

后灯线束总成

SIDELIGHTS BRACKET INSTALLATION

1

2011-11_

18

FT65.48.093

穿线胶圈(一)

ASSEMBLY （LEFT）

2

2011-11_


REAR LAMP



19

FT65.48.094

穿线胶圈(二)

REAR LAMP HARNESS ASSEMBLY

2

2011-11_

2

TD800.484B.3

牌照灯总成

RUBBER RING (ONE)

1

2011-11_

20

FT300.48.033

制动灯开关



2

2011-11_

21

FT300.48C.211

制动开关安装板

RUBBER RING (2)

1

2011-11_

22

TB404.484.3

后尾灯总成

NAMEPLATE LAMP ASSEMBLY

2

2011-11_


BRAKE LIGHT SWITCH



23

TB450.484E.5

左反射器

BRAKE SWITCH INSTALLATION PLATE

1

2011-11_

24

TB450.484E.6

右反射器

TAIL LAMP ASSEMBLY

1

2011-11_

25

TD800.484B.6

后挂车插座总成



1

2011-11_

26

GBT818-M5X35-A1L

十字槽盘头螺钉

LEFT REFLECTOR

3

2011-11_

27

FT65.48.097

线束固定夹(二)

RIGHT REFLECTOR

2

2011-11_


REAR TRAILER SOCKET ASSEMBLY



28

TD800.484B.7

气压报警器

SCREW

1

2011-11_

3

GBT5783-M8X16-A2L

螺栓

HARNESS LOCKING CLAMP (2)

6

2011-11_

4

GBT93-8-A0P

垫圈



6

2011-11_

5

GBT97.1-8-A0P

平垫圈

AIR PRESSURE ALARM

6

2011-11_

6

3203505D9-L

扎带

BOLT

5

2011-11_






TB500.484C 48.4-后灯线束安装总成(续)



标号 No.

代号 Code

名称 Description

数量 Quantity

备注 Remark

7

8

9

GBT6170-M5-A2L GBT93-5-A0P GBT97.1-5-A0P

1型六角螺母

标准型弹簧垫圈垫圈

NUT WASHER WASHER

11

11

11

2011-11_

2011-11_

2011-11_

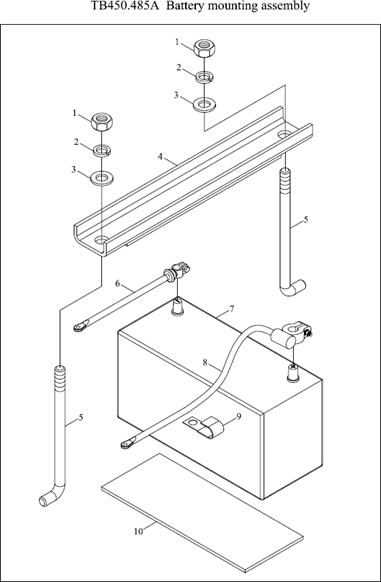

TB450.485A 48.5-蓄电池安装总成 48.5-BATTERY INSTALLATION ASSEMBLY



标号 No.

代号 Code

名称 Description

数量 Quantity

备注 Remark

1

GBT6170-M8-A2L

螺母

NUT

2

2011-11_

10

TB450.485.1

蓄电池减震垫

BATTERY SHOCK ABSORPTION MAT

2

2010-08_

10

FT450.48.102

蓄电池减震垫

BATTERY SHOCK ABSORPTION MAT

1

2004-01_

2

GBT93-8-A0P

垫圈

WASHER

2

2011-11_

3

GBT97.1-8-A0P

平垫圈

WASHER

2

2011-11_

4

TG1204.485-02

电瓶压板

BATTERY PRESS PLATE

1

2011-11_

5

TG1204.485-01

电瓶U型拉杆

U-TYPE PULL ROD OF BATTERY

2



6

TB400.485A.2

电瓶搭铁线

BATTERY IRON WIRE

1

2011-11_

7

FT450.48.010

蓄电池

BATTERY

1

2011-11_

8

TB400.485A.1

电源线总成

POWER WIRE ASSEMBLY

1

2011-11_

9

FT65.48.095

线束紧固夹（一）

HARNESS TIGHTEN CLIP (1)

1

2011-11_
