LOVOL 554 604 Tractor Parts Catalogue 12
TB550.452J-1 45.2.1-地板总成-1 FLOOR ASSEMBLY-1
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5783-M6X16-8.8-A2L |
六角头螺栓 |
BOLT |
6 |
2011-11_ |
10 |
TA700.452B-02 |
塑铸螺母 |
CAST NUT |
8 |
2011-11_ |
11 |
TA700.452B-03 |
橡胶垫圈 |
RUBBER WASHER |
16 |
2011-11_ |
12 |
GBT93-5-A0P |
标准型弹簧垫圈 |
WASHER |
8 |
2011-11_ |
13 |
GBT5783-M5X16-8.8-A2L |
六角头螺栓 |
BOLT |
8 |
2011-11_ |
14 |
GBT5783-M8X65-8.8-A2L |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
15 |
TB550.452J.4 |
后视镜支架焊合 |
REAR VIEW MIRROR BRACKET WELDMENT |
1 |
2011-11_ |
16 |
GBT93-8-A0P |
垫圈 |
WASHER |
4 |
2011-11_ |
17 |
GBT6170-M8-8-A2L |
Ⅰ型六角螺母 |
I-TYPE HEXAGON NUT |
4 |
2011-11_ |
18 |
TB550.452J.1 |
地板焊合 |
FLOOR WELDMENT |
1 |
2011-11_ |
2 |
GBT93-6-A0P |
弹簧垫圈 |
SPRING WASHER |
6 |
2011-11_ |
3 |
GBT97.1-6-A0P |
平垫圈 |
WASHER |
6 |
2011-11_ |
4 |
TB600.45L-02 |
仪表台总成 |
DASHBOARD ASSEMBLY |
1 |
2011-11_ |
5 |
TB550.452H-06 |
仪表台密封条 |
DASHBOARD SEAL STRIP |
1 |
2011-11_ |
6 |
TB400.456A.3 |
后视镜总成 |
REARVIEW MIRROR ASSEMBLY |
2 |
2011-11_ |
7 |
TB550.452J.5 |
右支架焊合 |
RIGHT BRACKET WELDMENT |
1 |
2011-11_ |
7 |
TB550.452J.5 |
右支架焊合 |
RIGHT BRACKET WELDMENT |
1 |
2011-11_ |
8 |
TB400B.471-30 |
机罩气弹簧 |
BONNET PNEUMATIC SPRING |
2 |
2011-11_ |
9 |
TB550.452J-01 |
前挡风玻璃 |
FRONT WINDSHIELD |
2 |
2011-11_ |

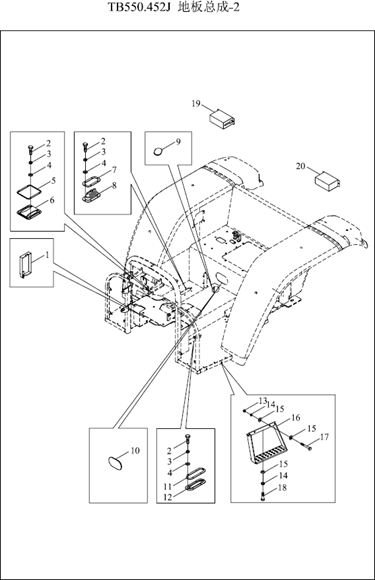

TB550.452J-2 45.2.2-地板总成-2 FLOOR ASSEMBLY-2
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TB550.452H-07 |
电器盒盖 |
ELECTRICAL BOX COVER |
1 |
2011-11_ |
10 |
FT300.47.398 |
后地板盖 |
REAR FLOOR COVER |
1 |
2011-11_ |
11 |
FT300.45.134 |
离合踏板防尘罩压条 |
CLUTCH PEDAL DUSTPROOF BONNET PRESSURE |
1 |
2011-11_ |
12 |
FT300.45.133 |
离合踏板防尘罩 |
STRIP |
1 |
2011-11_ |
13 |
GBT6170-M10-8-A3L |
1型六角螺母 |
CLUTCH PEDAL DUSTPROOF BONNET |
4 |
2011-11_ |
NUT |
|||||
14 |
GBT93-10-A0P |
标准型弹簧垫圈 |
6 |
2011-11_ |
|
15 |
GBT97.1-10-A0P |
平垫圈 |
WASHER |
9 |
2011-11_ |
16 |
TB550.452J.2 |
脚蹬总成 |
WASHER |
2 |
2011-11_ |
17 |
GBT5783-M10X55-8.8-A2L |
六角头螺栓 |
PEDAL ASSEMBLY |
4 |
2011-11_ |
18 |
GBT5783-M10X30-8.8-A3L |
六角头螺栓 |
BOLT |
2 |
2011-11_ |
BOLT |
|||||
19 |
TB450.45A.1 |
左后灯挡板焊合 |
1 |
2011-11_ |
|
2 |
GBT5783-M5X16-8.8-A2L |
六角头螺栓 |
LEFT REAR LAMP BAFFLE WELDMENT |
16 |
2011-11_ |
20 |
TB450.45A.2 |
右后灯挡板焊合 |
BOLT |
1 |
2011-11_ |
3 |
GBT93-5-A0P |
标准型弹簧垫圈 |
RIGHT REAR LAMP BAFFLE WELDMENT |
16 |
2011-11_ |
4 |
GBT97.1-5-A0P |
垫圈 |
WASHER |
16 |
2011-11_ |
WASHER |
|||||
5 |
TB604.452C-02 |
制动密封套压板 |
1 |
2011-11_ |
|
6 |
TB604.452C-01 |
制动踏板密封套 |
PRESSURE PLATE OF BRAKE SEAL BUSH |
1 |
2011-11_ |
7 |
TB550.452J-02 |
压板 |
BRAKE PEDAL SEAL BUSH |
1 |
2011-11_ |
8 |
TB550.452H-16 |
密封套 |
PRESSURE PLATE |
1 |
2011-11_ |
9 |
FT300.47.360 |
密封套 |
SEAL SLEEVE |
1 |
2011-11_ |
SEAL SLEEVE |

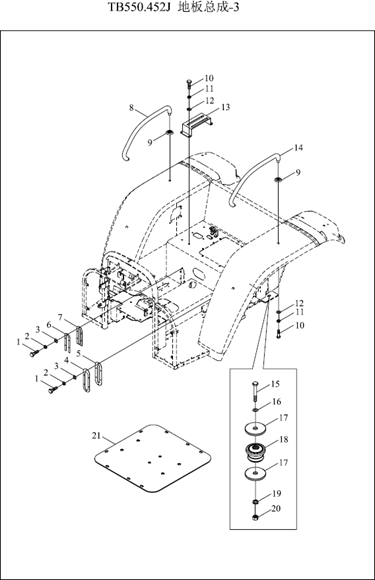

TB550.452J-3 45.2.3-地板总成-3 FLOOR ASSEMBLY-3
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5783-M5X16-8.8-A2L |
六角头螺栓 |
BOLT |
11 |
2011-11_ |
10 |
GBT5783-M8X20-8.8-A2L |
六角头螺栓 |
BOLT |
8 |
2011-11_ |
11 |
GBT93-8-A0P |
垫圈 |
WASHER |
8 |
2011-11_ |
12 |
GBT97.1-8-A0P |
平垫圈 |
WASHER |
8 |
2011-11_ |
13 |
TB550.452H-08 |
折弯板 |
BENDING BOARD |
1 |
2011-11_ |
14 |
FT300.47.035 |
左上车扶手 |
LEFT RAIL |
1 |
2011-11_ |
16 |
GBT97.1-16-A0P |
垫圈 |
WASHER |
2 |
2011-11_ |
17 |
TB400.457B-02 |
挡圈 |
RETAINER RING |
4 |
2011-11_ |
18 |
TB400.457B-01 |
减震块 |
ABSORBER |
2 |
2011-11_ |
19 |
GBT93-16-A0P |
弹簧垫圈 |
SPRING WASHER |
2 |
2011-11_ |
2 |
GBT93-5-A0P |
标准型弹簧垫圈 |
WASHER |
11 |
2011-11_ |
20 |
GBT6170-M16-8-A3L |
1型六角螺母 |
NUT |
2 |
2011-11_ |
21 |
TB550.452H.5 |
座椅固定板焊合 |
SEAT FIXING PLATE WELDMENT |
1 |
2011-11_ |
3 |
GBT97.1-5-A0P |
垫圈 |
WASHER |
11 |
2011-11_ |
4 |
TB550.452H-18 |
密封套压板2 |
SEAL SLEEVE PRESSURE PLATE 2 |
1 |
2011-11_ |
5 |
TB550.452H-17 |
密封套2 |
SEAL SLEEVE 2 |
1 |
2011-11_ |
6 |
TB550.452H-14 |
密封套压板1 |
SEAL SLEEVE PRESSURE PLATE 1 |
1 |
2011-11_ |
7 |
TB550.452H-15 |
密封套 |
SEAL SLEEVE |
1 |
2011-11_ |
8 |
FT300.47.036 |
右上车扶手 |
RIGHT HANDLE |
1 |
2011-11_ |
9 |
FT300.47.362 |
扶手垫圈合件 |
ARMREST WASHER UNIT |
4 |
2011-11_ |

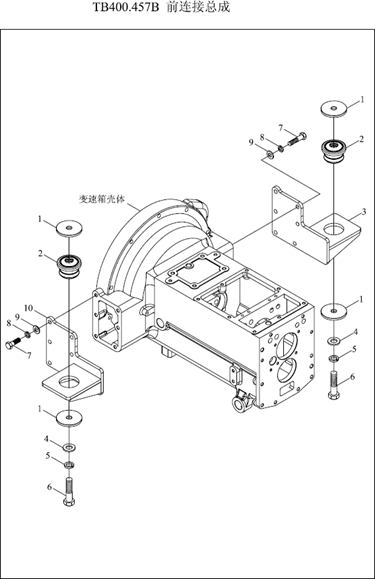

TB400.457B 45.7-前连接总成 45.7-FRONT CONNECTING ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TB400.457B-02 |
挡圈 |
RETAINER RING |
4 |
2009-12_ |
10 |
TB400.457B.1 |
左前连接焊合 |
LEFT FRONT CONNECTION WELDMENT |
1 |
2011-11_ |
2 |
TB400.457B-01 |
减震块 |
ABSORBER |
2 |
2009-12_ |
3 |
TB400.457B.2 |
右前连接焊合 |
RIGHT FRONT CONNECTION WELDMENT |
1 |
2011-11_ |
4 |
GBT97.1-16-A0P |
垫圈 |
WASHER |
2 |
2011-11_ |
5 |
GBT93-16-A0P |
弹簧垫圈 |
SPRING WASHER |
2 |
2011-11_ |
6 |
GBT5783-M16X80-8.8-A3L |
六角头螺栓 |
BOLT |
2 |
2011-11_ |
7 |
GBT5783-M12X35-8.8-A3L |
六角头螺栓 |
BOLT |
12 |
2011-11_ |
8 |
GBT93-12-A0P |
弹簧垫圈 |
SPRING WASHER |
12 |
2011-11_ |
9 |
GBT97.1-12-A0P |
平垫圈 |
WASHER |
10 |
2011-11_ |

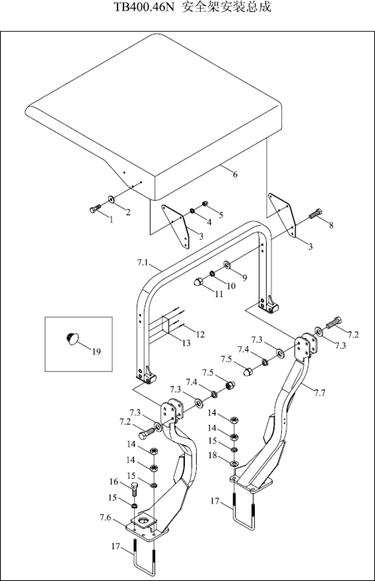

TB400.46N 46-安全架安装总成 46-SAFETY FRAME INSTALLATION ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
GBT5783-M10X30-8.8-A3L |
六角头螺栓 |
BOLT |
6 |
2011-11_ |
10 |
GBT93-12-A0P |
弹簧垫圈 |
SPRING WASHER |
4 |
2011-11_ |
12 |
GBT12618-3X15 |
开口型扁圆头抽芯铆钉 |
RIVET |
4 |
2011-11_ |
13 |
TB400.46H-01 |
OECD铭牌 |
OECD NAMEPLATE |
1 |
2011-11_ |
14 |
GBT6170-M14-8-A3L |
I型六角螺母 |
HEXAGON NUT |
16 |
2011-11_ |
15 |
GBT93-14-A0P |
弹簧垫圈 |
SPRING WASHER |
12 |
2011-11_ |
15 |
GBT93-14-A0P |
弹簧垫圈 |
SPRING WASHER |
12 |
2011-11_ |
16 |
GBT5783-M14X40-8.8-A3L |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
17 |
FT400.46.350 |
U型螺栓 |
U BOLT |
4 |
2011-11_ |
18 |
GBT97.1-14-A0P |
垫圈14-A0P |
WASHER |
4 |
2011-11_ |
19 |
TB400.46C-01 |
堵盖 |
PLUG COVER |
8 |
2011-11_ |
2 |
FT400.46.021 |
垫圈合件 |
WASHER UNIT |
6 |
2011-11_ |
3 |
FT300.46.106 |
遮阳棚固定板 |
SHADOW LOCKING PLATE |
2 |
2011-11_ |
4 |
GBT93-10-A0P |
标准型弹簧垫圈 |
WASHER |
6 |
2011-11_ |
6 |
TB400.46E.2 |
遮阳棚总成 |
SHADOW ASSEMBLY |
1 |
2011-11_ |
7 |
TB400.46M.1 |
安全架总成 |
SAFETY FRAME ASSEMBLY |
1 |
2011-11_ |
7.1 |
TB400.46D.1.3 |
上梁焊合 |
UPPER BEAM WELDMENT |
1 |
2011-11_ |
7.2 |
GBT5782-M16X90-10.9-A2L |
六角头螺栓 |
BOLT |
6 |
2011-11_ |
7.3 |
GBT97.1-16-A0P |
垫圈 |
WASHER |
12 |
2011-11_ |
7.4 |
GBT93-16-A0P |
弹簧垫圈 |
SPRING WASHER |
6 |
2011-11_ |
7.6 |
TB400.46M.1.1 |
左支撑焊合 |
LEFT BRACKET WELDMENT |
1 |
2011-11_ |
7.7 |
TB400.46M.1.2 |
右支撑焊合 |
RIGHT SUPPORTING WELDMENT |
1 |
2011-11_ |
8 |
GBT5782-M12X70-8.8-A2L |
六角头螺栓 |
BOLT |
4 |
2011-11_ |
9 |
GBT97.1-12-A0P |
平垫圈 |
WASHER |
4 |
2011-11_ |

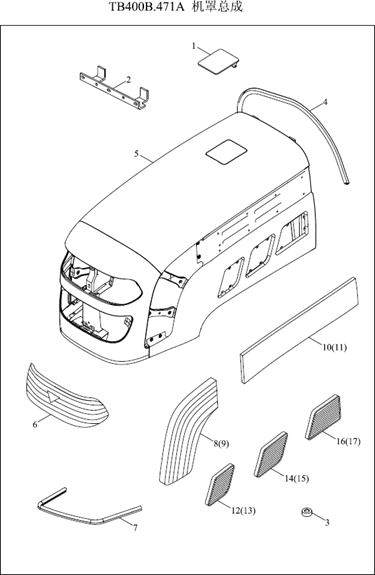

TB400B.471A 47.1-机罩总成 47.1-BONNET ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
1 |
TB400B.471.3 |
加油口盖总成 |
FILLER CAP |
1 |
2012-10_ |
1 |
TB400B.471.2 |
加油盖总成 |
OIL FILLING COVER ASSEMBLY |
1 |
2011-11_ |
10 |
TB400B.471-04 |
左后装饰件 |
LEFT REAR DECORATION |
1 |
2011-11_ |
11 |
TB400B.471-05 |
右后装饰件 |
RIGHT REAR DECORATION PART |
1 |
2011-11_ |
12 |
TB400B.471-06 |
左前下栅格 |
LEFT FRONT LOWER GRID |
1 |
2011-11_ |
13 |
TB400B.471-07 |
右前下栅格 |
RIGHT FRONT LOWER GRID |
1 |
2011-11_ |
14 |
TB400B.471-08 |
左中下栅格 |
LEFT MIDDLE LOWER GRID |
1 |
2011-11_ |
15 |
TB400B.471-09 |
右中下栅格 |
RIGHT MIDDLE LOWER GRID |
1 |
2011-11_ |
16 |
TB400B.471-10 |
左后下栅格 |
LEFT REAR LOWER GRID |
1 |
2011-11_ |
17 |
TB400B.471-11 |
右后下栅格 |
RIGHT REAR LOWER GRID |
1 |
2011-11_ |
2 |
TB400B.471-15 |
铰链上座 |
HINGE UPPER SEAT |
2 |
2011-11_ |
3 |
TB400B.471-18 |
垫块 |
PAD BLOCK |
24 |
2011-11_ |
4 |
TB400B.471-14 |
机罩密封条 |
BONNET SEAL STRIP |
1 |
2011-11_ |
5 |
TB400B.471.1 |
机罩焊合 |
BONNET WELDMENT |
1 |
2011-11_ |
6 |
TB400B.471-01 |
前脸栅格 |
FRONT GRID |
1 |
2011-11_ |
7 |
TB400B.471-17 |
前下缓冲胶条 |
FRONT LOWER CUSHION RUBBER PIECE |
1 |
2011-11_ |
8 |
TB400B.471-02 |
左前栅格 |
LEFT FRONT GRID |
1 |
2011-11_ |
9 |
TB400B.471-03 |
右前栅格 |
RIGHT FRONT GRID |
1 |
2011-11_ |

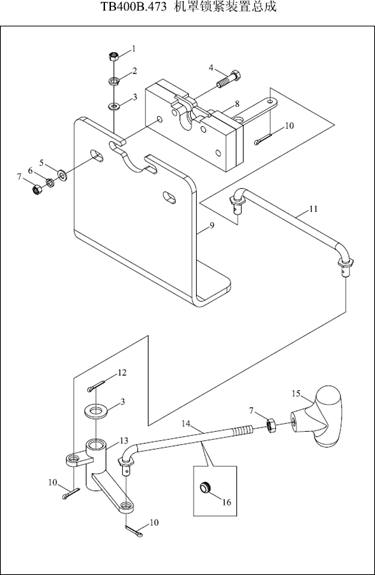

TB400B.473 47.3-机罩锁紧装置总成 47.3-BONNET LOCKING DEVICE ASSEMBLY
标号 No. |
代号 Code |
名称 Description |
数量 Quantity |
备注 Remark |
|
0 |
TB400B.473.4 |
拉杆焊合 |
WELDED PUSHING ROD |
1 |
2011-08_ |
1 |
GBT6170-M8-A2L |
螺母 |
NUT |
3 |
2011-11_ |
10 |
GBT91-1.6X16-A0P |
开口销 |
PIN |
3 |
2011-11_ |
11 |
TB400B.473.2 |
拉杆焊合 |
WELDED PUSHING ROD |
1 |
2011-08_ |
12 |
GBT91-2.5X25-A0P |
开口销 |
PIN |
1 |
2011-11_ |
13 |
TB400B.473.3 |
摇臂焊合 |
ROCKER WELDMENT |
1 |
2011-08_ |
14 |
FT800A.47.098 |
拉杆焊合(二) |
PULL ROD WELDMENT (2) |
1 |
2011-11_ |
15 |
FT800A.47.056 |
手柄总成 |
HANDLE ASSEMBLY |
1 |
2011-11_ |
16 |
TB450.473-02 |
胶圈 |
RUBBER RING |
1 |
2008-08_ |
2 |
GBT93-8-A0P |
垫圈 |
WASHER |
3 |
2011-11_ |
3 |
GBT97.1-8-A0P |
平垫圈 |
WASHER |
3 |
2011-11_ |
4 |
GBT5783-M6X35-8.8-A1L |
六角头螺栓 |
BOLT |
4 |
2004-01_ |
5 |
GBT97.1-6-A0P |
平垫圈 |
WASHER |
7 |
2011-11_ |
6 |
GBT93-6-A0P |
弹簧垫圈 |
SPRING WASHER |
4 |
2011-11_ |
7 |
GBT6170-M6-A2L |
螺母 |
NUT |
5 |
2011-11_ |
8 |
FT800.47.127 |
机罩锁总成 |
BONNET LOCK ASSEMBLY |
1 |
2004-01_ |
8 |
TG1204.474.4 |
机罩锁 |
BONNET LOCK |
1 |
2011-08_ |
9 |
TB400B.473-01 |
机罩锁板 |
BONNET LOCK PLATE |
1 |
2011-08_ |
