Description

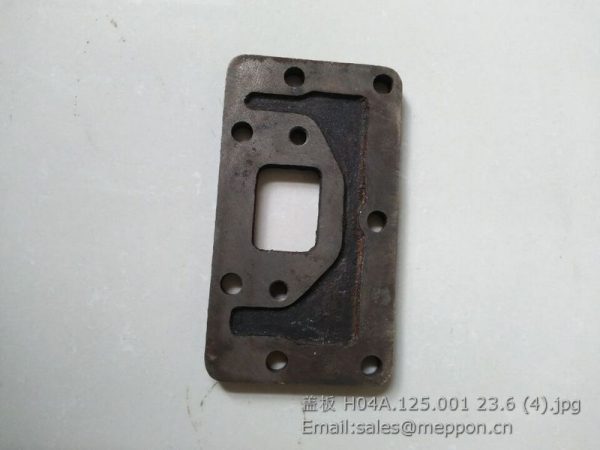

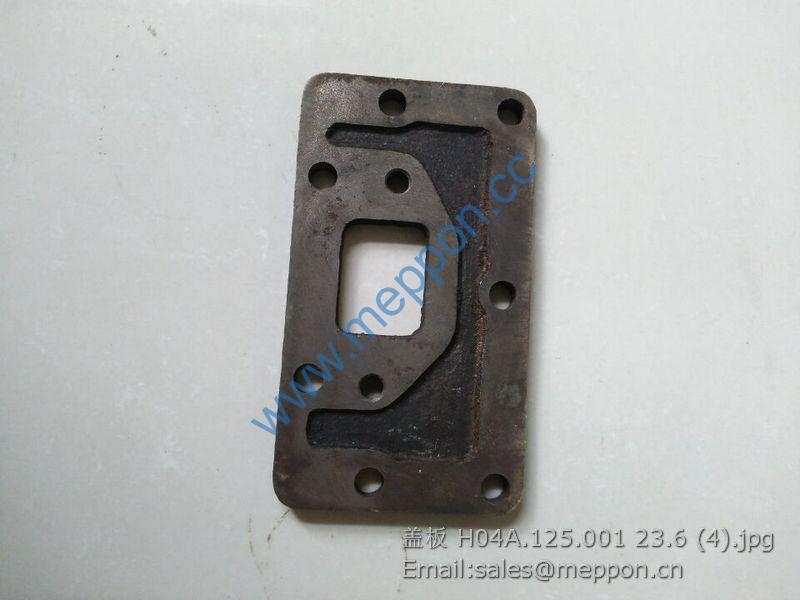

H04A.125.001 COVER Z490 PARTS

TD800.457 前连接装置总成 1
1 TD800.457B.2 右前连接 1
1.1 TD800.457B.1-01 挡圈 1
1.2 TD800.457B.1.2 减震块 1
1.3 TD800.457B.2.1 右前连接安装支架焊合 1
1.4 TD800.457B.1-02 挡圈 (2) 1
1.5 GBT95-20-A0P 平垫圈 1
1.6 GBT93-20-A0P 标准型弹簧垫圈 1
1.7 GBT5782-M20X110-A3L 六角头螺栓 1
2 GBT5783-M16X45-A3L 六角头螺栓 8
3 GBT93-16-A0P 标准型弹簧垫圈 8
4 GBT97.1-16-A0P 平垫圈 8
5 TD800.457B.1 左前连接 1
5.1 TD800.457B.1-01 挡圈 1
5.2 TD800.457B.1.2 减震块 1
5.3 TD800.457B.1.1 左前连接安装支架焊合 1
5.4 TD800.457B.1-02 挡圈 (2) 1
5.5 GBT95-20-A0P 平垫圈 1
5.6 GBT93-20-A0P 标准型弹簧垫圈 1
5.7 GBT5782-M20X110-A3L 六角头螺栓 1

TD800.458A 后连接装置总成 1
1 TD800.458A.1 后连接 2
1.1 GBT5782-M20X110-A3L 六角头螺栓 2
1.2 GBT96.1-20-A0P 大垫圈 2
1.3 TD800.457B.1-01 挡圈 4
1.4 TD800.458A.1.1 后连接焊合件 2
1.5 TD800.457B.1.2 减震块 2
1.6 GBT95-20-A0P 平垫圈 2
1.7 GBT93-20-A0P 标准型弹簧垫圈 2
1.8 GBT6170-M20-A9L 1 型六角螺母 2
2 GBT5783-M16X80-A3L 六角头螺栓 4
3 GBT97.1-16-A0P 平垫圈 4
4 GBT93-16-A0P 标准型弹簧垫圈 4
5 GBT6170-M16-8-A3L 1 型六角螺母 4

FT800A.46.001 安全架总成 1
1 FT800A.46.048 遮阳棚总成 1
1.1 FT800A.46.480 遮阳棚 4
1.2 GBT6170-M12-10-A3L 1 型六角螺母 4
1.3 GBT96.1-12-A3L 大垫圈 4
1.4 FT800A.46.533 固定架 2
1.5 GBT96.1-8-A3L 大垫圈 4
1.6 GBT93-8-A0P 标准型弹簧垫圈 4
1.7 GBT5782-M8X20-10.9-A3L 六角头螺栓 4
1.8 GBT97.1-12-A3L 平垫圈 4
1.9 GBT5782-M12X160-10.9-A3L 六角头螺栓 4
2 FT800A.46.070 支撑梁安装总成 1
2.1 FT800A.46.060 安全架上梁总成 1
2.2 GBT5782-M16X100-10.9-A2L 六角头螺栓 6
2.3 GBT95-16-A0P 平垫圈 6
2.4 GBT93-16-A0P 标准型弹簧垫圈 6
2.5 GBT802-M16-10 组合式盖形螺母 6
2.6 FT800A.46.030 右支撑梁总成 1
2.7 FT800A.46.020 左支撑梁总成 1
3 GBT12618-3X15 开口型扁头抽芯铆钉 4
4 FT800A.46.109 安全架标志牌 1
5 GBT5783-M16X50-10.9-A3L 六角头螺栓 8
6 GBT6187.1-M16-10 全金属六角法兰面锁紧螺母 8
7 TB400.46C-01 堵盖 8

TD800.471A 机罩总成 1
1 TG1204.471A.2 机罩前脸网眼板焊合 1
2 TD800.471A.1 机罩焊合 1
3 FT800B.47.242 机罩密封条 1
4 FT800B.47.304 左后装饰板 1
5 FT800B.47.305 右后装饰板 1
6 FT800B.47.310 左后下栅格 1
7 FT800B.47.311 右后下栅格 1
8 FT800B.47.308 左中下栅格 1
9 FT800B.47.309 右中下栅格 1
10 FT800B.47.306 左前下栅格 1
11 FT800B.47.307 右前下栅格 1
12 TG1204.471A-03 机罩左网眼板 1
13 TG1204.471A-04 机罩右网眼板 1
14 TD800.471A-01 机罩气弹簧 2
15 TA820.471A-01 机罩拉绳 1
16 GB/T 5783-M6×16-8.8-A2L 六角头螺栓 14
17 GB/T 97.1-6-A0P 平垫圈 20
18 GB/T 93-6-A0P 标准型弹簧垫圈 20
19 GB/T 6170-M6-8-A2L 1 型六角螺母 20
20 TB400B.471-18 垫块 24
21 GB/T 97.1-5-A0P 平垫圈 40
22 GB/T 93-5-A0P 标准型弹簧垫圈 40
23 GB/T 6170-M5-8-A2L 1 型六角螺母 40
24 GB/T 5783-M6×12-8.8-A2L 六角头螺栓 4
25 TD800.471A-05 机罩前把手垫圈合件 2
26 TD800.471A-04 机罩前把手 1
