HELI CPYD15C-KU1H single fuel hydraulic forklift parts catalog 13
42 |
H1E97-30441 |
00 |
Four-throw control valve |
四片多路阀 |
1 |
HRH1E9731 1,1- 1.5t,enhanc ed whole OPS |
HRH1E9731 1,1-1.5t,增强 全套 OPS |
||

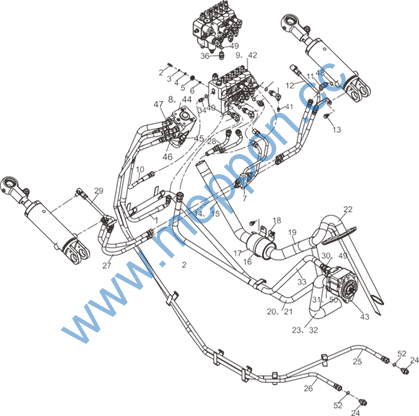

H1H27-60001-2 01 Hydraulic pipeline system |
|||||||||
H1H27-60001-2 01 液压管路系统(美制) |
|||||||||
39 4949 38 49 37 49 36 51 35 |
H1H27-60001-2 01 Hydraulic pipeline system |
|||||||
H1H27-60001-2 01 液压管路系统(美制) |
|||||||
序号 No. |
零部件代号 Part No. |
版本 Edition |
名称 Part name |
数量 Q’ty |
备注 Remark |
||
42 |
H1E97-30441G |
00 |
Four-throw control valve |
四片多路阀(带过载) |
1 |
HRH1E9731 1,1- 1.5t,enhanc ed whole OPS |
HRH1E9731 1,1-1.5t,增强 全套 OPS |
42 |
H1E97-31421 |
00 |
Two-throw control valve |
二片多路阀 |
1 |
HRH1E9731 1,1.8- 2t,enhanced whole OPS |
HRH1E9731 1,1.8-2t,增强 全套 OPS |
42 |
H1E97-31431 |
00 |
Three-throw control valve |
三片多路阀 |
1 |
HRH1E9731 1,1.8- 2t,enhanced whole OPS |
HRH1E9731 1,1.8-2t,增强 全套 OPS |
42 |
H1E97-31431G |
00 |
Three-throw control valve |
三片多路阀(带过载) |
1 |
HRH1E9731 1,1.8- 2t,enhanced whole OPS |
HRH1E9731 1,1.8-2t,增强 全套 OPS |
42 |
H1E97-31441 |
00 |
Four-throw control valve |
四片多路阀 |
1 |
HRH1E9731 1,1.8- 2t,enhanced whole OPS |
HRH1E9731 1,1.8-2t,增强 全套 OPS |
42 |
H1E97-31441G |
00 |
Four-throw control valve |
四片多路阀(带过载) |
1 |
HRH1E9731 1,1.8- 2t,enhanced whole OPS |
HRH1E9731 1,1.8-2t,增强 全套 OPS |
42 |
H2HD7-31421 |
00 |
Two-throw control valve |
二片多路阀 |
1 |
HRH2HD73 02,1-1.5t whole OPS |
HRH2HD73 02,1-1.5t 全 套 OPS |
42 |
H2HD7-31431 |
00 |
Three-throw control valve |
三片多路阀 |
1 |
HRH2HD73 02,1-1.5t whole OPS |
HRH2HD73 02,1-1.5t 全 套 OPS |
42 |
H2HD7-31431G |
00 |
Three-throw control valve |
三片多路阀(带过载) |
1 |
HRH2HD73 02,1-1.5t whole OPS |
HRH2HD73 02,1-1.5t 全 套 OPS |
42 |
H2HD7-31441 |
00 |
Four-throw control valve |
四片多路阀 |
1 |
HRH2HD73 02,1-1.5t whole OPS |
HRH2HD73 02,1-1.5t 全 套 OPS |
42 |
H2HD7-31441G |
00 |
Four-throw control valve |
四片多路阀(带过载) |
1 |
HRH2HD73 02,1-1.5t whole OPS |
HRH2HD73 02,1-1.5t 全 套 OPS |
42 |
H1M57-31421 |
00 |
Two-throw control valve |
二片多路阀 |
1 |
HRH2HD73 02,1.8-2t whole OPS |
HRH1M573 02,1.8-2t 全 套 OPS |
42 |
H1M57-31431 |
00 |
Three-throw control valve |
三片多路阀 |
1 |
HRH2HD73 02,1.8-2t whole OPS |
HRH1M573 02,1.8-2t 全 套 OPS |
42 |
H1M57-31431G |
00 |
Three-throw control valve |
三片多路阀(带过载) |
1 |
HRH2HD73 02,1.8-2t whole OPS |
HRH1M573 02,1.8-2t 全 套 OPS |
42 |
H1M57-31441 |
00 |
Four-throw control valve |
四片多路阀 |
1 |
HRH2HD73 02,1.8-2t whole OPS |
HRH1M573 02,1.8-2t 全 套 OPS |
42 |
H1M57-31441G |
00 |
Four-throw control valve |
四片多路阀(带过载) |
1 |
HRH2HD73 02,1.8-2t whole OPS |
HRH1M573 02,1.8-2t 全 套 OPS |
42 |
H2MD7-30421 |
01 |
Two-throw control valve |
二片多路阀 |
1 |
HRH2MD73 01,1.8-2t |
HRH2MD73 01,1.8-2t |
42 |
H2MD7-30431 |
02 |
Three-throw control valve |
三片多路阀 |
1 |
HRH2MD73 01,1.8-2t |
HRH2MD73 01,1.8-2t |
42 |
H2MD7-30431G |
01 |
Three-throw control valve |
三片多路阀(带过载) |
1 |
HRH2MD73 01,1.8-2t |
HRH2MD73 01,1.8-2t |
42 |
H2MD7-30441 |
01 |
Four-throw control valve |
四片多路阀 |
1 |
HRH2MD73 01,1.8-2t |
HRH2MD73 01,1.8-2t |
42 |
H2MD7-30441G |
01 |
Four-throw control valve |
四片多路阀(带过载) |
1 |
HRH2MD73 01,1.8-2t |
HRH2MD73 01,1.8-2t |

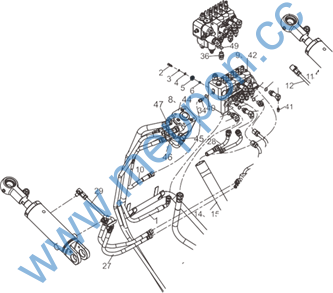

H1H27-60001-2 01 Hydraulic pipeline system |
H1H27-60001-2 01 液压管路系统(美制) |
39 4949 38 49 37 49 36 51 35 |
H1H27-60001-2 01 Hydraulic pipeline system |
|||||||
H1H27-60001-2 01 液压管路系统(美制) |
|||||||
序号 No. |
零部件代号 Part No. |
版本 Edition |
名称 Part name |
数量 Q’ty |
备注 Remark |
||
42 |
H2HD7-30421 |
00 |
Two-throw control valve |
二片多路阀 |
1 |
HRH2HD73 01,1-1.5t |
HRH2HD73 01,1-1.5t |
42 |
H2HD7-30431 |
00 |
Three-throw control valve |
三片多路阀 |
1 |
HRH2HD73 01,1-1.5t |
HRH2HD73 01,1-1.5t |
42 |
H2HD7-30431G |
00 |
Three-throw control valve |
三片多路阀(带过载) |
1 |
HRH2HD73 01,1-1.5t |
HRH2HD73 01,1-1.5t |
42 |
H2HD7-30441 |
00 |
Four-throw control valve |
四片多路阀 |
1 |
HRH2HD73 01,1-1.5t |
HRH2HD73 01,1-1.5t |
42 |
H2HD7-30441G |
00 |
Four-throw control valve |
四片多路阀(带过载) |
1 |
HRH2HD73 01,1-1.5t |
HRH2HD73 01,1-1.5t |
43 |
G15X7-10101 |
01 |
Gear pump |
齿轮油泵 |
1 |
||
44 |
H1M54-10111 |
02 |
Steering unit |
转向器 |
1 |
||
45 |
JT6022-14061 |
06 |
Right angle joint |
直角接头 |
1 |
HRG7B3760 2 |
HRG7B3760 2 |
46 |
E1M57-60241 |
01 |
Elbow |
60 度接头 |
3 |
SAE |
美制 |
47 |
H1M57-60251 |
01 |
Elbow |
60 度接头 |
1 |
||
48 |
Z6004-01502 |
00 |
O-ring 15*2.4 |
O 形密封圈 15*2.4 |
1 |
GB1235-76 |
GB1235-76 |
49 |
Z6006-01782 |
00 |
O-ring |
O 型密封圈 17.8×2.4 |
7 |
JIS B2401 |
JIS B2401 |
50 |
Z6005-02873 |
00 |
O-ring |
O 型密封圈 P29:28.7×3.5 |
1 |
JIS B2401 |
JIS B2401 |
51 |
Z6006-01982 |
00 |
O-ring P20:19.8×2.4 |
O 型密封圈 P20:19.8×2.4 |
1 |
JIS B2401 |
JIS B2401 |
52 |
Z6006-01382 |
00 |
O-ring P14:13.8×2.4 |
O 型密封圈 P14:13.8×2.4 |
2 |
JIS B2401 |
JIS B2401 |
H1H27-50001 00 Oil tank |
H1H27-50001 00 液压油箱辅件 |
|
H1H27-50001 00 Oil tank |
|||||||
H1H27-50001 00 液压油箱辅件 |
|||||||
序号 No. |
零部件代号 Part No. |
版本 Edition |
名称 Part name |
数量 Q’ty |
备注 Remark |
||
1 |
H1H27-50201 |
00 |
Cover plate ass’y |
油箱盖板总成 |
1 |
||
2 |
Z6700-03027 |
00 |
Washer |
组合垫圈 30 |
1 |
JB982-77 |
JB982-77 |
3 |
22197-52081 |
04 |
Plug |
放油螺塞 |
1 |
||
4 |
Z6701-00827 |
00 |
Washer |
组合垫圈 8 |
8 |
JB982-77 |
JB982-77 |
5 |
B0330-08016 |
00 |
Bolt |
螺栓 M8x16 |
8 |
GB5783-86 |
GB5783-86 |
6 |
H1H27-52011 |
00 |
Cover gasket |
油箱盖板垫 |
1 |
||
7 |
H1M57-50211 |
01 |
Cap ass’y |
加油盖总成 |
1 |
||
G15X7-10101 01 Gear pump |
G15X7-10101 01 齿轮油泵 |
|
G15X7-10101 01 Gear pump |
|||||||
G15X7-10101 01 齿轮油泵 |
|||||||
序号 No. |
零部件代号 Part No. |
版本 Edition |
名称 Part name |
数量 Q’ty |
备注 Remark |
||

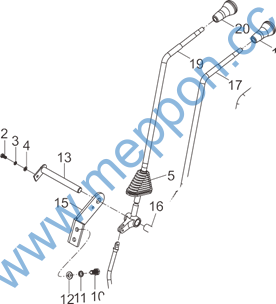

HX2Y7-40021 01 Valve control linkage(two-throw) |
HX2Y7-40021 01 阀操纵总成(两片阀) |
|
HX2Y7-40021 01 Valve control linkage(two-throw) |
|||||||
HX2Y7-40021 01 阀操纵总成(两片阀) |
|||||||
序号 No. |
零部件代号 Part No. |
版本 Edition |
名称 Part name |
数量 Q’ty |
备注 Remark |
||
1 |
H1M57-40211C |
00 |
Lift lever |
升降操纵杆总成 |
1 |
HRH1M574 02C, Include 16 |
HRH1M574 02C,包含 16 |
2 |
B0330-06012 |
00 |
Bolt |
螺栓 M6x12 |
1 |
GB5783-86 |
GB5783-86 |
3 |
B5050-00006 |
00 |
Washer,lock |
垫圈 6 |
1 |
GB93-87 |
GB93-87 |
4 |
B5310-00006 |
00 |
Washer,lock |
垫圈 6 |
5 |
GB97.1-85 |
GB97.1-85 |
5 |
H2MD7-52231 |
02 |
Rubber |
操纵杆橡胶垫 |
2 |
||
6 |
H2MD7-52211 |
02 |
Bracket,valve lever |
阀杆支架(左) |
1 |
||
7 |
22717-40061 |
02 |
Screw |
销钉 |
4 |
||
8 |
B3010-02016 |
00 |
Pin 2 x16 |
销 2×16 |
4 |
GB91-86 |
GB91-86 |
9 |
H2FP7-52191 |
01 |
Joint |
连接杆 |
2 |
Enhance Ops |
增强 OPS |
9 |
H2MD7-52191 |
04 |
Joint |
连接杆 |
2 |
Non- enhanced OPS |
非增强 OPS |
10 |
B0330-10020 |
00 |
Bolt |
螺栓 M10x20 |
4 |
GB5783-86 |
GB5783-86 |
11 |
B5050-00010 |
00 |
Washer |
垫圈 10 |
4 |
GB93-87 |
GB93-87 |
12 |
B5310-00010 |
00 |
Washer |
垫圈 10 |
4 |
GB97.1-85 |
GB97.1-85 |
13 |
H2MD7-52101 |
02 |
Linkage |
二片阀连接轴 |
1 |
HRH2MD75 08 |
HRH2MD75 08 |
14 |
214A7-42001 |
01 |
Knob,lever (lift) |
手柄(升降) |
1 |
HRA22A740 6 |
HRA22A740 6 |
15 |
H2MD7-52221 |
01 |
Stem stents R.H. |
阀杆支架(右) |
1 |
||
16 |
23457-42101 |
01 |
Dushing |
衬套 |
2 |
||
17 |
H1M57-40221C |
00 |
Lever,tilt |
倾斜操纵杆总成 |
1 |
HRH1M574 02C, Include 16 |
HRH1M574 02C,包含 16 |
18 |
214A7-42011 |
01 |
Knob,lever (tilt) |
手柄(倾斜) |
1 |
HRA22A740 6 |
HRA22A740 6 |

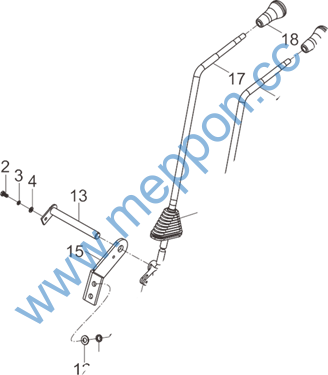

HX2Y7-40031 01 Valve control linkage |
HX2Y7-40031 01 阀操纵总成(三片阀) |
|
